实验室设计技术要求

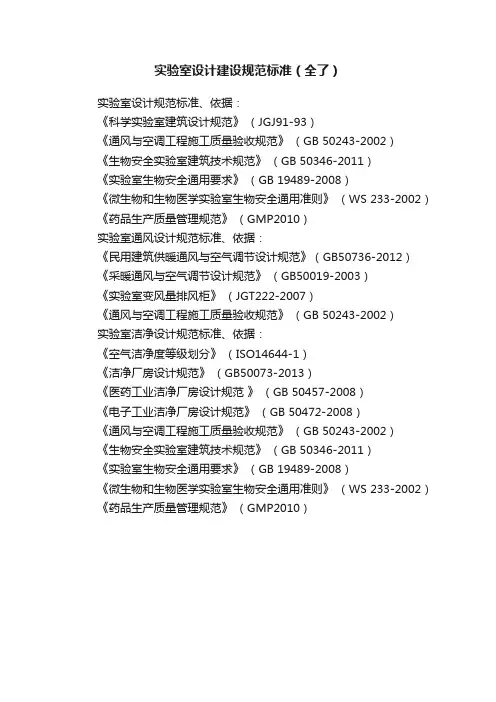

实验室设计建设规范标准（全了）
实验室设计建设规范标准（全了）实验室设计规范标准、依据：《科学实验室建筑设计规范》（JGJ91-93）《通风与空调工程施工质量验收规范》（GB 50243-2002）《生物安全实验室建筑技术规范》（GB 50346-2011）《实验室生物安全通用要求》（GB 19489-2008）《微生物和生物医学实验室生物安全通用准则》（WS 233-2002）《药品生产质量管理规范》（GMP2010）实验室通风设计规范标准、依据：《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）《采暖通风与空气调节设计规范》（GB50019-2003）《实验室变风量排风柜》（JGT222-2007）《通风与空调工程施工质量验收规范》（GB 50243-2002）实验室洁净设计规范标准、依据：《空气洁净度等级划分》（ISO14644-1）《洁净厂房设计规范》（GB50073-2013）《医药工业洁净厂房设计规范》（GB 50457-2008）《电子工业洁净厂房设计规范》（GB 50472-2008）《通风与空调工程施工质量验收规范》（GB 50243-2002）《生物安全实验室建筑技术规范》（GB 50346-2011）《实验室生物安全通用要求》（GB 19489-2008）《微生物和生物医学实验室生物安全通用准则》（WS 233-2002）《药品生产质量管理规范》（GMP2010）实验室装修设计规范标准、依据：建筑装饰装修工程质量验收规范》（GB50210—2001）《医院洁净手术部建筑技术规范》（GB50333-2013）《民用建筑电气设计规范》（JGJ 16-2008）《建筑设计防火规范》（GB 50016-2014）《生物安全实验室建筑技术规范》(GB 50346-2011)《建筑照明设计标准》（GB50034-2013）实验室供气设计规范标准、依据：《工业金属管道设计规范》 (GB 50316-2000)《工业金属管道工程施工规范》 (GB 50235-2010)《建筑设计防火规范》（GB 50016-2014）《现场设备、工业管道焊接工程施工规范》（GB 50236-2011）以上为SICOLAB【拥有二级施工资质】整理提供，实验室设计、建设、装修、改造、通风、净化、水电气、三废处理，实验室家具设计生产安装一站式。

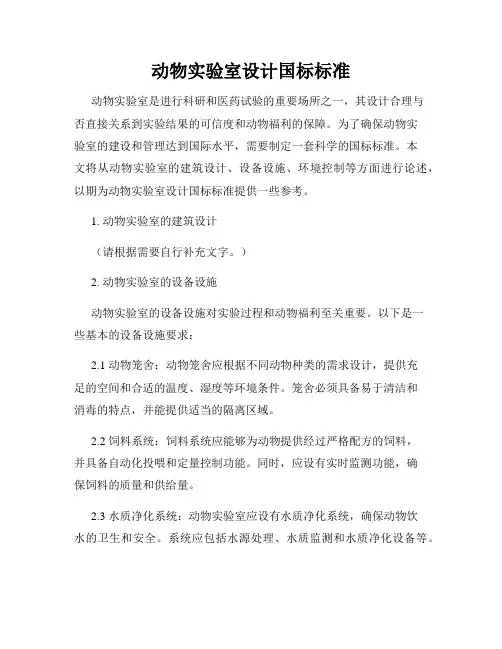

动物实验室设计国标标准
动物实验室设计国标标准动物实验室是进行科研和医药试验的重要场所之一，其设计合理与否直接关系到实验结果的可信度和动物福利的保障。
为了确保动物实验室的建设和管理达到国际水平，需要制定一套科学的国标标准。
本文将从动物实验室的建筑设计、设备设施、环境控制等方面进行论述，以期为动物实验室设计国标标准提供一些参考。
1. 动物实验室的建筑设计（请根据需要自行补充文字。
）2. 动物实验室的设备设施动物实验室的设备设施对实验过程和动物福利至关重要。
以下是一些基本的设备设施要求：2.1 动物笼舍：动物笼舍应根据不同动物种类的需求设计，提供充足的空间和合适的温度、湿度等环境条件。
笼舍必须具备易于清洁和消毒的特点，并能提供适当的隔离区域。
2.2 饲料系统：饲料系统应能够为动物提供经过严格配方的饲料，并具备自动化投喂和定量控制功能。
同时，应设有实时监测功能，确保饲料的质量和供给量。
2.3 水质净化系统：动物实验室应设有水质净化系统，确保动物饮水的卫生和安全。
系统应包括水源处理、水质监测和水质净化设备等。
2.4 实验台和仪器设备：实验台和仪器设备应根据实验种类和动物种类的需求进行设计和选配。
设备应具备先进的功能和易于操作的特点，并设有远程监控和数据记录功能。
3. 动物实验室的环境控制动物实验室的环境控制是确保实验过程和动物福利的重要保障。
以下是一些基本的环境控制要求：3.1 温度和湿度控制：动物实验室应能够提供稳定的温度和湿度环境。
温度范围和湿度水平应根据不同的动物种类和实验要求进行合理调控，并具备实时监测和调整功能。
3.2 噪音和振动控制：动物实验室的噪音和振动水平应控制在合理范围内，以减少对动物的干扰和影响。
实验室的建筑材料和设备应具备吸音和隔振的特点，以减少噪音和振动的传播和影响。
3.3 照明控制：实验室应提供适宜的照明条件，以满足不同实验和动物的需求。
照明系统应具备调节光照强度和光照时间的功能，并能提供适当的光照模式和节能措施。

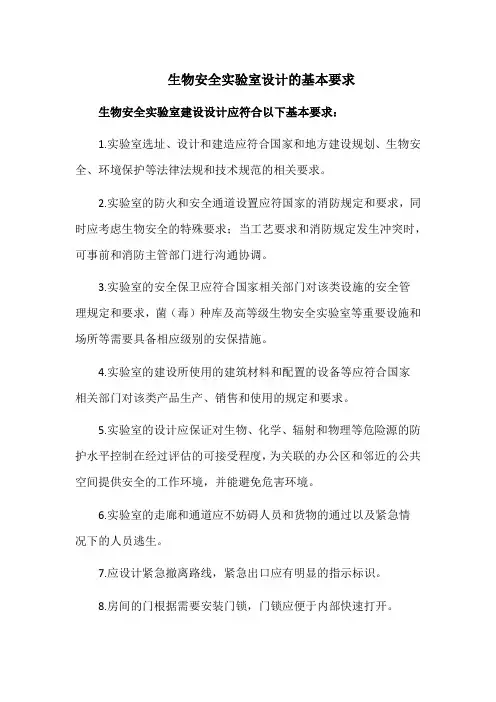

生物安全实验室设计的基本要求
生物安全实验室设计的基本要求生物安全实验室建设设计应符合以下基本要求：1.实验室选址、设计和建造应符合国家和地方建设规划、生物安全、环境保护等法律法规和技术规范的相关要求。
2.实验室的防火和安全通道设置应符国家的消防规定和要求，同时应考虑生物安全的特殊要求；当工艺要求和消防规定发生冲突时，可事前和消防主管部门进行沟通协调。
3.实验室的安全保卫应符合国家相关部门对该类设施的安全管理规定和要求，菌（毒）种库及高等级生物安全实验室等重要设施和场所等需要具备相应级别的安保措施。
4.实验室的建设所使用的建筑材料和配置的设备等应符合国家相关部门对该类产品生产、销售和使用的规定和要求。
5.实验室的设计应保证对生物、化学、辐射和物理等危险源的防护水平控制在经过评估的可接受程度，为关联的办公区和邻近的公共空间提供安全的工作环境，并能避免危害环境。
6.实验室的走廊和通道应不妨碍人员和货物的通过以及紧急情况下的人员逃生。
7.应设计紧急撤离路线，紧急出口应有明显的指示标识。
8.房间的门根据需要安装门锁，门锁应便于内部快速打开。
9.需要时（如在操作危险材料时），实验室的入口处应有警示和人员进入限制措施。
10.实验室应评估生物材料、样本、化学品和机密资料等被误用、被偷盗和被不正当使用的风险，并根据评估结论采取相应的防范措施。
11.为确保存储、转运、收集、处理和处置危险物料的安全，应采取必要的安全设计和物理措施。
12.实验室内的温度、湿度、照度、噪声和洁净度等室内环境参数应符合专业工作和卫生学等相关要求。
13.实验室设计还应考虑节能、环保及舒适性需求，同时符合职业卫生要求和人机工效学要求。
14.实验室应有防止节肢动物和啮齿动物进入的措施。
15.如果设计建设动物实验室，生物安全防护设施还应充分考虑对动物呼吸、排泄、毛发、抓咬、挣扎、逃逸、动物实验（如染毒、医学检查、取样、解剖、检验等）、动物饲养、动物尸体及排泄物的处置等过程产生的潜在生物危险的防护及控制要求。
检验检测实验室设计标准
检验检测实验室设计标准
检验检测实验室设计标准包括以下几个方面：
1.实验室空间布局：实验室空间应布局合理、通风状态良好、光照充足、噪声小、温度和湿度稳定，具备良好的操作和管理条件。
2.安全设施：实验室应设置消防设施、紧急安全疏散通道、防爆设施、泄漏处理设施等，保证实验室操作过程的安全。
3.检测设备：实验室应配备符合要求的检测设备和仪器，设备应有准确的检测结果和追溯记录。
4.试剂和备件储存：实验室应配备符合要求的试剂储存设施和备件储存设施，设施应满足试剂存放和备件存放的安全要求。
5.管理制度和操作规程：实验室应建立完善的质量管理制度和操作规程，明确各操作环节、质控措施和管理要求。
6.环评要求：实验室不应对环境造成污染，应按照国家和当地的环保要求建立环境监测和管理制度。
医院实验室设计要求
医院实验室设计要求医院检验科实验室是要求相对较高的实验室。
医院的主要实验室包括检验科和病理科等。
一、医院检验科实验室简介（1）检验科为临床医学检验实验室，主要是对血液，唾液，尿样等体液进行检验分析。
设临检、微生物、生化、免疫、艾滋病检测点等实验部门和血库.科室主要工作是针对各种疾病从生物化学、细胞学、血液学、免疫学等给临床诊断疾病、追踪疗效和估计预后提供准确科学的检验依据;从病原学到临床药物敏感试验和细菌的耐药监测给临床提供抗生素的合理使用等.（2）医院检验科的检验设备有：生化分析仪、血细胞分析仪、血凝仪、尿沉渣、离心机、纯水机、打印机、化学发光机、洗板机、显微镜、水浴箱、孵箱、冰箱、生物安全柜、电脑等.(3)检验科实验室主要功能区间包括标本接收区、急诊处理区、体液采集区、仪器室、生化免疫分析室、艾滋病初筛室、药品配制室、PCR实验室、微生物室、培养室、洁净室等。
除了以上功能区间外还包括纯水间、清洗间、UPS不间断电源间、值班室、办公室、更衣室、标本库、试剂库、微生物培养室、微生物标本处理室等。
二、医院检验科实验室设计要领内部空间设计是否合理将直接影响工作流程、内部沟通和工作效率。
设计原则是能相通的相通、能合并的合并，尽可能减少不合理的人为障碍,把检验科环境设计成美观、大方、安全、舒适、高效的场所.设计时还应充分考虑给排水系统、电力系统、采光通风冷暖系统的网管设施布局的合理性、影响实验室的安全性，甚至影响检验结果的准确性。
检验科平面布局应能清晰的分出污染区、半污染区和清洁区，各区域之间应有物理隔离。
污染区主要由检测实验室、采血室组成；半污染区主要由试剂库、制水间等辅助功能间组成；清洁区主要由办公室和更衣室组成.检验科应确保人流、物流分开，人员和物品应有独立的出入口，特别是污染物应有专用出口，而且需经医院的专用污物电梯送至医院集中的医疗废物指定存放点,严禁使用医院的客梯运送.1、HIV初筛实验室：分为清洁区、半污染区、污染区。
实验室建筑设计的基本要求
实验室建筑设计的基本要求一、合理的布局设计：1.实验室建筑应分为不同的功能区域，包括实验区、办公区、存储区等，以满足不同工作需求。
2.实验室内部应根据实验流程、设备布局和安全要求等因素，合理规划实验台、通道、设备间和通风系统等位置。
二、实验环境和设备安全：1.实验室建筑应保证实验环境干净、无尘，有良好的通风系统和空气质量控制设备，在实验过程中确保实验物质没有泄漏和交叉污染的可能。
2.实验室设备应具备完善的安全措施，包括正确标识各种实验设备和试剂，配备紧急停电设备和灭火设备，以及设置必要的防护装置，如通风罩、反应釜等。
三、实验室建筑的灯光和空间设计：1.实验室建筑应设计合理的照明系统，保证实验者在实验台上有充足的光线，且不影响实验结果。
2.实验室建筑的空间设计应考虑到实验过程中可能产生的噪音和振动，确保实验者的工作环境舒适。
四、适当的设备安装和配套设施：1.实验室建筑应提供适合各类实验的设备和仪器，并根据实验需要确定不同设备的安装位置，确保实验设备能够正常运行和维护。
2.实验室建筑还应考虑到实验者的日常工作需求，提供足够的储物空间、水源和排水设施等配套设施。
五、可持续发展和环保：1.实验室建筑应考虑使用可再生能源，如太阳能、风能等，以减少对传统能源的依赖。
2.实验室建筑应合理设计排放系统，控制污染物的排放，并考虑废料处理和回收利用的设施。
六、易于维护和更新：1.实验室建筑应便于日常维护和设备更新，如易清洁的地面、壁面和天花板，并预留空间容纳新的设备和设施。
2.实验室建筑还应具备灵活的布局和结构设计，使得实验室的功能和使用方式能够根据科研进展的需要进行调整和改进。
总之，实验室建筑设计要考虑到实验环境的安全、舒适和效率，提供完善的设备和配套设施，同时还要注意可持续发展和环保，以满足科学研究的需求并促进科学进步。
医院设计质谱实验室设计要求
医院设计质谱实验室设计要求（参考）一、承重要求1、实验台承重不低于300kg；2、仪器室桌子承重不低于300kg；3、UPS承重不低于300kg；4、氮气发生器承重不低于110kg。
二、场地要求1、桌子（放电脑、打印机、质谱、液相）尺寸：230mm*90mm*85mm;2、UPS电池箱尺寸：780mm*450mm*610mm;3、氮气发生器尺寸：770mm*650mm*715mm；4、实验台离墙距离0.5米以上(放置机械泵)。
三、排气要求排气大概排气量在40L/min以内，建议排入废气排放系统，质谱排气管长3m,超过距离还需要自备适当长度的废气管(PVC材质,内径为1/2英寸，即约12.7mm)，单根废气管最大长度不应大于6米。
建议装上万相罩，吸收液相溶剂挥发的气体。
四、电源要求配置UPS，建议配10KVA，1h的UPS源；需要准备主电和空气开关；在安装UPS后，由不间断电源供电所产生的电压必须符合要求(零地线间电压不大于0.5V)；氮气发生器不接入。
UPS主机功率：单相输入单相输出10KVA，后备供电时间：按80%负载供电时间1小时，配置如下：不间断电源C10KS X1台；金特阀控式铅酸蓄电池40AH-12V X16只；电池柜C8X1个。
准备不少于三个16A的单相三角电源插座（分别对应6470主机，机械泵、氮气发生器），每个插座功率不低于3000W，不少于10个的10A插座。
，每个插座不低于2000W，有条件建议多配1个16A的插座。
电缆线大概长1.5m,插座不能离仪器超过1.5m。
电源总功率不低于8000W，质谱（3000W）+液相（1200W）+氮气发生器（2000W）+工作站（1000W）。
实验室通风设计要求
实验室通风设计要求一、前言实验室是进行科学研究和实验的场所，其中可能包含各种有害气体、化学品或微生物等危险物质。
实验室通风设计是确保实验室安全的重要部分。
本文将从实验室通风系统的设计要求、通风控制标准、设备选型等方面进行详细介绍。
二、实验室通风系统的设计要求1. 考虑到实验室内可能存在的有害气体、化学品蒸汽等危险物质，通风系统必须具备有效的排风和换气功能，以确保实验室内空气的质量。
2. 通风系统应考虑实验室内不同的使用区域和特殊环境，如化学实验室、生物实验室、洁净室等，对于不同的环境需有相应的通风控制。
3. 通风系统设计应符合国家相关标准，如《实验室通风设计规范》等，并需按照实验室使用的具体要求进行个性化设计。
4. 通风系统应支持远程监控和智能控制，以便及时调整通风参数，确保实验室内空气质量的稳定。
5. 通风系统的设计应考虑能耗和环保要求，选择符合能效标准和环保要求的通风设备，尽可能减少能源消耗和对环境的影响。
6. 对于实验室内的特殊设备或特殊实验装置，通风系统要求能够对其进行特殊处理，以防止有害物质扩散到实验室其他区域或影响周边环境。
7. 通风系统还需考虑紧急情况下的排风和应急处理措施，确保在事故发生时能够及时排除有害物质，最大限度地减少对人员和环境的损害。
8. 通风系统应确保能够在实验室设备运行的同时进行通风排气，不影响实验室正常的使用。
三、通风控制标准1. 实验室通风系统应根据实验室内部的使用情况，设置不同的通风控制标准。
化学实验室可能需要更强的排风能力以排除有害气体；生物实验室需要严格控制洁净度和通风量等。
2. 根据通风标准进行空气送风和排风的布局设计，确保通风系统能够覆盖到整个实验室的每个角落，并且能够有效地完成空气的循环。
3. 通风控制标准还需考虑通风系统与其他设备的联动控制，确保通风系统能够及时有效地响应实验操作和设备运行的需求。
4. 通风系统应具备可调节的通风量控制功能，可以根据实验室的使用情况和需求进行灵活调整，以节约能源和保持通风系统的高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南 京 拓 展 科 技 有 限 公 司
——您身边的实验室工程专家
实验室设计技术要求
一、实验室的分类及职责
实验室也就是分析检验实验室，在学校、工厂、科研院所有其不同的性质。
学校的化验室一类是为学生进行分析化学实验用的教学基地，另一类是为科研服务
的亦兼有科研性质的分析化学研究室。
工厂设中央化验室、车间化验室等。车间化验室主要担负生产过程中成品、半成品
的控制分析。中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改
进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。
科研院所的化验室除为科学研究课题担负测试任务外，也进行分析化学的研究工作。
二、实验室设计建设规划要求
根据实验任务需要，实验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐
蚀性药品。另外，在操作中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、
室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。
化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、
储藏室、钢瓶室等）。
化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要
道、锅炉房、机房及生产车间近旁（车间化验室除外）。为保持良好的气象条件，一般应为
南北方向。
１、精密仪器室
精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防
有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15～
30℃，有条件的最好控制在18-25℃。湿度在60%-70%，需要恒温的仪器室可装双层门窗及空
调装置。
仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产
生静电。博思博大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10%。必要
时要配备附属设备（如稳压电源等）。为保证供电不间断，可采用双电源供电。应设计有专
用地线，接地极电阻小于4Ω。
气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室外能建钢瓶室
南 京 拓 展 科 技 有 限 公 司
——您身边的实验室工程专家
（方向朝北）的位置。放仪器用的实验台与墙距离500mm，以便于操作与维修。室内要有良
好的通风。原子吸收仪器上方设局部排气罩。
微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。为防止电压瞬
变、瞬时停电、电压不足等影响仪器工作，可根据需要选用不间断电源（UPS）。
在设计专用的仪器分析室的同时，就近配套设计相应的化学处理室。这在保护仪器
和加强管理上是非常必要的。
２、化学分析室
在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备
及各种化学试剂，如操作不慎也具有一定的危险性。针对这些使用特点，在化学分析室设计
上应注意以下要求：
（１）建筑要求化验室的建筑应耐火或用不易燃烧的材料建成，隔断和顶棚也要考虑到
防火性能。可采用水磨石地面，窗户要能防尘，室内采光要好。门应向外开，大实验室应设
两个出口，以利于发生意外时人员的撤离。
（２）供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。
室内总阀门应设在易操作的显著位置。下水道应采用耐酸碱腐蚀的材料，地面应有地漏。
（３）通风设施由于化验工作中常常产生有毒或易燃的气体，因此化验室要有良好的通
风条件，通风设施一般有3种：
①全室通风：采用排气扇或通风竖井，换气次数一般为５次／时。
②局部排气罩：一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生
有害气体的上方，设置局部排气罩以减少室内空气的污染。
③通风柜：这是实验室常用的一种局部排风设备。内有加热源、水源、照明等装置。
可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀。风
机可安装在顶层机房内，并应有减少震动和噪音的装置，排气管应高于屋顶2m以上。一台
排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染。博思博通
风柜在室内的正确位置是放在空气流动较小的地方，或采用效果较好的狭缝式通风柜。通风
柜台面高度800mm，宽750mm，柜内净高1200-1500mm，操作口高度800mm，柜长1200-1800mm。
条缝处风速 0.3-0.5m/s 视窗开启高度为300-500mm。挡板后风道宽度等于缝宽２倍以上。
（４）供气与供电有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用
南 京 拓 展 科 技 有 限 公 司
——您身边的实验室工程专家
电。照明最好采用荧光灯。设备用电中，24h 运行的电器如冰箱单独供电，其余电器设备
均由总开关控制，烘箱、高温炉等电热设备应有专用插座、开关及熔断器。博思博在室内及
走廊上安置应急灯，备夜间突然停电时使用。
（５）实验台实验台主要由台面、台下的支架和临时储藏柜组成，为方便操作，台上可
设置药品架，台的两端可安装水槽。实验台面一般宽750mm，长根据房间尺寸，可为
1500-3000mm，高可为800-850mm。台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板
或高温陶瓷板等制成。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀，耐热，不易碰碎
玻璃器皿等。
３、辅助用室
（１）药品储藏室由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品，故不要购置过多。
储藏室仅用于存放少量近期要用的化学药品，且要符合危险品存放安全要求。要具有防明火、
防潮湿、防高温、防日光直射、防雷电的功能。药品储藏室房间应朝北、干燥、通风良好，
顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板。门应朝外开。a易燃液体储
藏室室温一般不许超过28℃，爆炸品不许超过30℃。少量危险品可用铁板柜或水泥柜分类隔
离贮存。室内设排气降温风扇，采用防爆型照明灯具l备有消防器材。可以符合上述条件的
半地下室为药品储藏室。
（２）钢瓶室易燃或助燃气体钢瓶要求安放在室外的钢瓶室内，钢瓶室要求远离热源、火源
及可燃物仓库。钢瓶室要用非燃或难燃材料构造，墙壁用防爆墙，轻质顶盖，门朝外开。要
避免阳光照射，并有良好的通风条件。钢瓶距明火热源10m 以上，室内设有直立稳固的铁
架用于放置钢瓶。
