路由器的telnet远程登录配置实验报告
实验二路由器的telnet远程登录配置
实验目标
掌握采用Telnet方式配置路由器的方法。
实验背景
你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；
作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。
实验设备
Router _2811 1台；PC 1台；交叉线；配置线
说明：交叉线：路由器与计算机相连路由器与交换机相连
直连线：计算机与交换机相连
PC
IP:
Submask:
ROUTER 0
1、Fa 0/0 给PC机配置IP地址
2、通过PC机的超级终端程序terminal登陆路由器
3、询问你是否使用对
话形式的配置模式时输
入NO
4、在全局模式下更改名字
5、设置特权模式密码
6、输入exit直到退回到用户模式
7、设置完密码从用户模式进入到特权模式时需要输入密码
8、进入远程登录用户管理视图，0-4个用户
9、设置telnet远程登录密码，密码明码显示
10、打开登录认证功能
11、退回到全局模式，进入路由器0模块第0个端口
12、该端口配置相应的IP地址和子网掩码
13、端口激活
14、配置IP地址，已接通
15、查看本机TCP/IP配置情况（IP地址、子网掩码、网关、MAC地址）
16、检查是否可以ping 通
17、远程登录到路由器上
18、显示路由器当前配置情况
19、保存当前配置
20、查看当前配置
21、重启路由器，重新进入看看是否可以远程登录上路由器
22、删除配置，重启路由器
23、看看是否还能远程登录上路由器
24、已经删除配置无法登录，PC机和路由器已不通
实验总结：在实验过程中多次使用Tab键，可以补全命令。
在实验中犯了一个错误，在删除配置的时候输入删除配置命令一直显示错误，最后发现原来是在用户模式下输入的，删除配置命令需要在特权模式下才可以使用。
通过telnet 访问路由器
1.3 实验2：通过telnet 访问路由器1. 实验目的通过本实验，读者可以掌握如下技能：（1）配置路由器以太网接口的IP 地址，并打开接口；（2）配置路由器的enable 密码和vty 密码；（3） telnet 程序的使用。
2. 实验拓扑实验一：配置路由器的ip地址路由器用户模式，进入即进入了用户模式Router>要配置ip地址首先进入特权模式命令Router>enable然后进入配置模式Router#conf tEnter configuration commands, one per line. End with CNTL/Z.进入路由器的接口由图可以看出连接路由器的接口是f0/0Router(config)#int f0/0Router(config-if)#ip add在路由器的接口上配置ip地址Router(config-if)#ip address 172.16.0.1 255.255.255.0配置好接口的ip地址后，路由器的接口在默认情况下是关闭的，我们得首先启用接口，在这里声明交换机的接口是默认开启的Router(config-if)#no shuRouter(config-if)#no shutdownRouter(config-if)#下面是路由器的反馈信息，表明接口已经启用，如果用packet tracer则接口变为绿色，这里是一端链接路由器一端是交换机则立即变为绿色，当两端都为路由器时两端都启用才会变为绿色，%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up推出到特权模式Router(config-if)#endRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#配置路由器的远程登录密码Router#Router#enRouter#confConfiguring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. CISCO 路由器通常支持多人同时telnet，每一个用户称为一个虚拟终端（VTY）。
实验四 路由器的基本配置实习报告
实验四路由器的基本配置实验报告一.实验目的掌握路由器的管理特征，学会配置路由器支持Telnet操作的相关语句。
使网络管理员可以通过Telnet对路由器进行远程管理。
二.实验步骤步骤1. 在路由器上配置fastethernet0端口的IP地址。
RouterA>RouterA>enablePassword:RouterA#interface fasterthernet0 ^RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RouterA(config)#hostname RouterARouterA(config)#interface fastethernet0RouterA(config-if)#ip address 192.168.0.138 255.255.255.0RouterA(config-if)#no shutdownRouterA(config-if)#endRouterA#show ip interface fastethernet0步骤2.配置路由器远程登录密码。
RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. RouterA(config)#line vty 0 4RouterA(config-line)#loginRouterA(config-line)#password starRouterA(config-line)#end步骤3.配置路由器特权模式密码。
RouterA>enablePassword:RouterA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RouterA(config)#enable secret starThe enable secret you have chosen is the same as your enable password.This is not recommended. Re-enter the enable secret.RouterA(config)#enable password starThe enable password you have chosen is the same as your enable secret.This is not recommended. Re-enter the enable password.步骤4.保存在路由器上所做的配置。
9【工程实验室】【推荐演示】【在路由器上配置Telnet】
【参考配置】 RouterA#show running-config
Building configuration... Current configuration : 582 bytes ! version RGNOS 10.1.00(4), Release(18443)(Tue Jul 17 21:16:17 CST 2007 -ubu1server) hostname RouterA ! ! enable password 7 035122110c3706 ! interface serial 4/0
第三步：测试网络连通性，以 Telnet 方式登录路由器 RouterB#ping 192.168.1.1 Sending 5, 100-byte ICMP Echoes to 192.168.1.1, timeout is 2 seconds: < press Ctrl+C to break >
!!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/10 ms
相以 Telnet 方式登录对方。 路由器提供广域网接口（serial 高速同步串口），使用 V.35 线缆连接广域网接口链路。
在广域网连接时一端为 DCE（数据通信设备），一端为 DTE（数据终端设备）。要求必须在 DCE 端配置时钟频率（clock rate）才能保证链路的连通。
【实验步骤】
第一步：配置路由器的名称、接口 IP 地址和时钟 R3740#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R3740(config)#hostname RouterA ！配置路由器的名称 RouterA(config)#interface serial 4/0 ！进入串口的接口配置模式 RouterA(config-if)#clock rate 512000 ！设置 DCE 端的时钟频率 RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 ！配置接口 IP 地址 RouterA(config-if)#no shutdown ！启用端口 RouterA(config-if)#exit
3.3路由器的Telnet远程登录配置
3.3路由器的Telnet、SSH远程登录配置预备知识：一、实训目的二、应用环境三、实训三、实训设备1、四、实训拓扑图五、配置要求及实训效果六、实训思路七、实训步骤1、按实训拓扑图添加一台2811路由器和一台PC机，并使用配置线连接PC机的RS232接口和路由器的Console口，如下图所示。
2、点击“PC1-桌面-终端”，在“终端配置”窗口点击“确定”按钮进入路由器的命令行配置窗口。
3、在路由器配置模式下，进入全局配置模式配置路由器名称。
Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#4、进入F0/0接口，配置接口IP地址，并打开接口。
R1(config)#interface f0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#5、进入线路配置模式，设置远程登录密码，并允许远程登录。
R1(config-if)#exitR1(config)#line vty 0 4R1(config-line)#password cisco123R1(config-line)#loginR1(config-line)#6、退出到全局配置模式，配置进入特权用户模式的密码。
R1(config-line)#exitR1(config)#enable secret cisco456R1(config)#7、查看特权用户模式的密码是否加密。
R1(config)#^ZR1#%SYS-5-CONFIG_I: Configured from console by consoleR1#show runBuilding configuration...Current configuration : 527 bytes!version 12.4no service timestamps log datetime msec!hostname R1!省略其它信息…R1#8、使用交叉双绞线连接PC 的以太网口和路由器的F0/0口，删除配置线，如下图所示。
实验三 telnet 登录配置路由器
嘉应学院计算机学院《计算机网络安全》实验报告一、实验目的和要求：目的：通过设置远程登录网络设备，对它们进行管理，可以较好地配置与管理者所在地相距遥远的网络设备，这既避免了管理者的路途奔波，也能及时解决远程网络设备因配置不当出现的问题。
要求：学生熟练掌握远程登录网络设备的配置方法。
二、实验内容：1、检查PCA与交换机以及三台路由器之间可达性2、在路由器RTA、RTB、RTC上启用CDP，在RTA的S0/0/1端口上关闭CDP，将RTC隔离，观察路由器RTA、RTB、RTC上的结果。
3、Telnet路由器RTB4、能够自由登录并配置路由器RTB之后，再次解决PCA登录RTA\RTC的问题！5、在路由器RTA、RTB、RTC上进行OSPF认证配置，观察路由器配置前后的结果。
三、实验过程：1、实验原理管理设备，通常情况是通过Telnet到异地的一台路由器、交换面上在远程路由器上需要做的工作：（1）为了能够通过Telnet方式登录到异地的路由器上，PC和远程路由器的任意一个接口地址之间路由可达，确保相互之间能够互相Ping通！（2）路由器要求对VTY进行适当的配置（3）如果要进一步取得该路由器更多的管理权限，要求路由器能够配置有特权密码。
2、实验网络拓扑图：3、路由器telnet的设置（1）路由器telnet远程登录设置：router>enrouter #configure terminalrouter (conf)#hostname routerArouterA (conf)#enable password cisco 以cisco为特权模式密码routerA (conf)#interface fastethernet 0/1 以17端口为telnet远程登录端口routerA (conf-if)#ip address 192.168.1.1 255.255.255.0routerA (conf-if)#no shutrouterA (conf-if)#exitrouterA (conf)line vty 0 4 设置0-4 个用户可以telnet远程登陆routerA (conf-line)#loginrouterA (conf-line)#password edge 以edge为远程登录的用户密码主机设置：ip 192.168.1.2 主机的ip必须和交换机端口的地址在同一网络段netmask 255.255.255.0gate-way 192.168.1.1 网关地址是交换机端口地址运行：telnet 192.168.1.1进入telnet远程登录界面password : edgeroutera>enpassword: ciscoroutera#（2）配置路由器的标识 banner $……………$在全局配置的模式下利用“banner”命令可以配置路由器的提示信息，所有连接到路由器的终端都会收到。

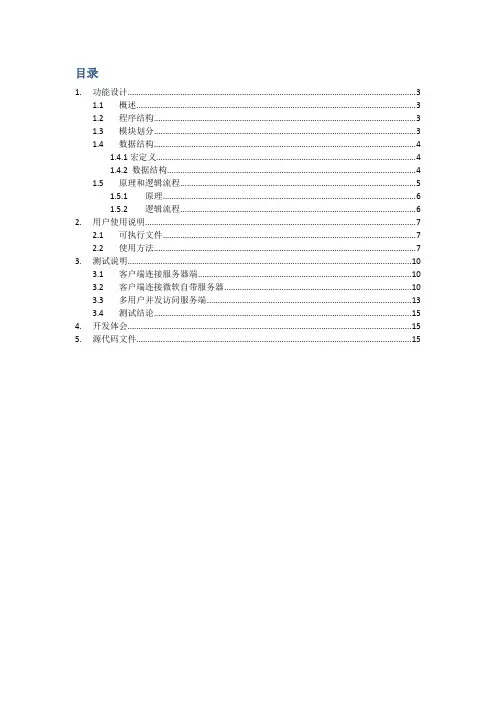

实验报告范例-TELNET实验报告
1.4 数据结构 1.4.1 宏定义
#define _EOF 236 #define SUSP 237 #define ABORT 238 #define EOR 239 #define NOP 241 #define DM 242 #define BRK 243 #define IP 244 #define GA 249 #define SB 250 #define WILL 251 #define WONT 252 #define DO 253 #define DONT 254 #define IAC 255 文件结束符 当前进程挂起 当前进程异常终止 日志记录结束符 无操作 数据标记 中断 中断进程 继续进行 子选项结束 提供禁止 提供激活 请求禁止 请求激活 命令起始符 服务器端口 接受缓冲区大小
2.
3.
4. 5.
1. 功能设计
1.1 概述
TELNET Protocol 的目的是提供一个相对通用的，双向的，面向八位字节的通信方法。 它主要的目标是允许接口终端设备的标准方法和面向终端的相互作用。一个 TELNET 连接是 一个用于传输控制协议(TCP)的传送数据的。TELNET 协议是建立在以下三个想法上的：首先 是网络虚拟终端的概念；其次是对话选项的方法；最后是终端和处理的协调。 下面简要介 绍一下 TELNET 协议实现过程中功能分配的相关情况： 客户端：客户端主要实现虚拟终端（NVT）的功能，能过客户端，可以远程登录已 经开启了 TELNET 服务的主机，并且在上面进行相关的操作。另外，客户端还要与 服务端进行对话与协商。 服务端： 服务端主要实现为系统入提价远程登录服务的功能。 在主机上开启服务端， 客户端便可以通过此连接到该主机上来，进行相关的操作。另外，服务还要实现与 客户端之间的对话与协商。
路由器交换机设置Telnet的登录帐号、密码
设置T elnet的登录帐号、密码实验学时：2学时（计算机管理中心网络实验室）实验目的：给设置交换机管理IP地址、设置Telnet的登录帐号、密码。
实验器材：P4计算机2台，交换机1台，计算机通过双绞线与交换机连接。
实验步骤：（由教师演示后，请同学们再重复操作一遍，注意操作细节，以备写实验报告用）一、设置交换机管理IP地址、设置Telnet的登录帐号、密码的步骤1、看拓扑图，了解3台交换机和6台计算机的连接关系。
每组计算机编号的后一位，表示本组的第几台计算机，如121，122，123，124，125，126分别表示本组的第1、2、3、4、5、6台计算机，简称为PC1、PC2、PC3、PC4、PC5、PC6。
三台交换机分别为SW1(CA T3560), SW2(CA T2950), SW3(CA T2950)PC1、PC2连接SW1的fa0/1、fa0/2口；PC3、PC4连接SW2的fa0/1、fa0/2口；PC5、PC6连接SW3的fa0/1、fa0/2口；做实验时要注意计算机和交换机的对应关系。
2、给交换机配置名称、管理IP、Telnet的登录帐号、密码在PC1上以SW1为例：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname sw1 设置交换机名为SW1（SW2、SW3）sw1(config)#interface vlan 1 进入VLAN 1接口配置视图sw1(config-if)#ip address 192.168.1.1 255.255.255.0 设置管理IP为192.168.1.1（2、3）sw1(config-if)#no shutdown 激活接口sw1(config-if)#00:04:14: %LINK-3-UPDOWN: Interface Vlan1, changed state to upsw1(config-if)#line vty 0 15 进入控制台接口配置视图（同时配置16个接口）sw1(config-line)#login local 设置本地验证sw1(config-line)#username shang privilege 15 password cisco设置用户名为shang,管理级别为15密码为ciscosw1(config)#endsw1#00:06:16: %SYS-5-CONFIG_I: Configured from console by consolesw1#3、设置PC1、PC2的实验网IP地址分别为192.168.1.101、192.168.1.102，即保持与sw1的管理IP在同一个IP地址段。
交换机的telnet远程登录配置实验报告
交换机的telnet远程登录配置实验报告13计网一班2014.10.18实验3 交换机的telnet远程登录配置一、实验目的1) 掌握交换机命令行各种操作模式的区别,以及模式之间的切换2) 掌握交换机的全局基本配置3) 掌握交换机端口的常用基本配置参数4) 查看交换机系统和配置信息和当前交换机的工作状态二、背景描述第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或出差时也可以对设备进行远程管理。
现要在交换机上做适当配置。
三、实验设备Switch_2960 1 台；PC 1 台；直连线；配置线四、实验拓扑图拓扑图五、实验步骤及配置内容1. 交换机命令行操作模式的进入（1）通过计算机的终端设备对交换机进行配置：Switch>enable 进入特权模式Switch#configure terminal 进入全局配置模式Switch(config)#Switch(config)# interface vlan 1默认情况下，交换机的所有端口都处于vlan 1中 Switch(config-if)#ip address 192.168.1.1 255.255.255.0 Switch(config-if)#no shutdown 开启vlan 1的状态Switch(config-if)#exit 返回上一级模式（2）配置进入特权模式的登录密码Switch(config)# enable password 123456（3）配置telnet远程登录密码Switch(config)#line vty 0 4进入线程配置模式Switch(config-line)#password jsj配置Telnet的密码Switch(config-line)#login启用Telnet的用户名密码验证Switch(config-line)#end（4）查看交换机的配置信息Switch#show running-confighostname Switch!enable password 123456interface FastEthernet0/1interface FastEthernet0/2………………interface Vlan1ip address 192.168.1.1 255.255.255.0line vty 0 4password jsjlogin（5）设置PC1的IP地址（6）进入PC1的命令提示符进入到交换机的配置命令下，和之前通过console口对交换机进行配置是一样的。
路由器的telnet远程登录配置实验报告
实验二路由器的telnet远程登录配置实验目标掌握采用Telnet方式配置路由器的方法。
实验背景你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。
实验设备Router _2811 1台；PC 1台；交叉线；配置线说明：交叉线：路由器与计算机相连路由器与交换机相连直连线：计算机与交换机相连PCIP:Submask:ROUTER 01、Fa 0/0 给PC机配置IP地址2、通过PC机的超级终端程序terminal登陆路由器3、询问你是否使用对话形式的配置模式时输入NO4、在全局模式下更改名字5、设置特权模式密码6、输入exit直到退回到用户模式7、设置完密码从用户模式进入到特权模式时需要输入密码8、进入远程登录用户管理视图，0-4个用户9、设置telnet远程登录密码，密码明码显示10、打开登录认证功能11、退回到全局模式，进入路由器0模块第0个端口12、该端口配置相应的IP地址和子网掩码13、端口激活14、配置IP地址，已接通15、查看本机TCP/IP配置情况（IP地址、子网掩码、网关、MAC地址）16、检查是否可以ping 通17、远程登录到路由器上18、显示路由器当前配置情况19、保存当前配置20、查看当前配置21、重启路由器，重新进入看看是否可以远程登录上路由器22、删除配置，重启路由器23、看看是否还能远程登录上路由器24、已经删除配置无法登录，PC机和路由器已不通实验总结：在实验过程中多次使用Tab键，可以补全命令。
在实验中犯了一个错误，在删除配置的时候输入删除配置命令一直显示错误，最后发现原来是在用户模式下输入的，删除配置命令需要在特权模式下才可以使用。
实验二 路由器的telnet远程登录配置
实验二路由器的telnet远程登录配置实验目标●掌握采用Telnet方式配置路由器的方法。
实验背景●你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；●作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。
技术原理●路由器的管理方式基本分为两种：带内管理和带外管理。
通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置时必须利用Console端口进行配置。
●通过telnet管理路由器属于带内管理，但需要为telnet用户配置用登录口令：实验步骤●新建packet tracer拓扑图●（1）用标准console线缆连接计算机的串口和路由器的console口上。
在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console接口建立连接；●（2）配置路由器的管理的IP地址，Router (config-if)# ip address **IP** **submask***并为Telnet用户配置用户名和登录口令。
配置用户登录密码Router (config)# line vty 0 4Router (config-line)# password 12345Router (config-line)# login配置计算机的IP地址（与路由器管理IP地址在同一个网段），通过网线（交叉线）将计算机和路由器相连，通过计算机Telnet到路由器上对交换机进行查看；●（3）更改路由器的主机名；实验设备Router _2811 1台；PC 1台；交叉线；配置线说明：交叉线：路由器与计算机相连路由器与交换机相连直连线：计算机与交换机相连PCIP: 192.168.1.2Submask: 255.255.255.0ROUTER0Fa 0/0 192.168.1.1 255.255.255.0PC 终端配置IP地址和子网掩码通过PC机的超级终端程序terminal登陆路由器，配置模式输入N，进入命令行模式Router>enRouter #conf tRouter (config)#enable secret abc //设置特权模式密码Router (config)#exitRouter #exitRouter >enpassword:此时输入密码，输入的密码不显示Router #conf tRouter (config)#line vty 0 4 //进入远程登录用户管理视图，0-4个用户Router (config-line)#password 12345 //设置telnet远程登录密码，密码明码显示Router (config-line)#login //打开登录认证功能Router (config-line)#exitRouter (config)#interface fa 0/0 //进入路由器0模块第0端口Router (config-if)#ip address 192.168.1.1 255.255.255.0 //该端口配置相应的IP地址和子网掩码Router (config-if)#no shutdown //开启端口Router (config-if)#endPC CMDC:\>Ipconfig /all //查看本机TCP/IP配置情况（IP地址、子网掩码、网关、MAC地址）C:\>ping 192.168.1.1C:\>telnet 192.168.1.1 //远程登录到路由器上password:12345 //输入telnet密码Router >enpassword:abc //输入特权模式密码Router #show running-config //显示路由器当前配置情况Router #config terminalRouter (config)# hostname 学生姓名（如wenyao）wenyao (config)#exitwenyao # copy running-config startup-configwenyao #show startup-configwenyao # reloadwenyao # erase startup-configwenyao # reloadC:\>telnet 192.168.1.1 看看还能远程登录上路由器吗？。
