反应粘结型高分子湿铺防水卷材施工工法
CPS反应粘结型高分子膜基防水卷材湿铺施工工法(2)
CPS反应粘结型高分子膜基防水卷材湿铺施工工法CPS反应粘结型高分子膜基防水卷材湿铺施工工法一、前言CPS反应粘结型高分子膜基防水卷材湿铺施工工法，是一种目前在建筑工程中广泛应用的防水施工工艺。
它以CPS反应粘结型高分子膜基防水卷材为材料，采用湿铺施工方式进行施工，具有良好的耐候性、抗老化性能和耐腐蚀性能，能够有效防止水分渗漏，保护建筑物的结构安全和使用寿命。
二、工法特点1. 粘结牢固：CPS反应粘结型高分子膜基防水卷材具有优异的粘结性能，能够与基层牢固地粘结，形成一体化的防水层。
2. 耐久性好：CPS反应粘结型高分子膜基防水卷材具有出色的耐候性和抗老化性能，能够长期保持防水效果，延长建筑物的使用寿命。
3. 施工便捷：采用湿铺施工方式，施工过程简单、快捷，不受天气影响，节省时间和人力成本。
4. 可靠性高：通过精确的施工工艺和质量控制措施，确保施工质量符合设计要求，提高防水层的可靠性和稳定性。
三、适应范围CPS反应粘结型高分子膜基防水卷材湿铺施工工法适用于各种建筑物的屋面、地下室、卫生间等防水工程。
它可以应对不同建筑结构、不同基层材料和不同施工环境的要求，具有广泛的适应性。
四、工艺原理CPS反应粘结型高分子膜基防水卷材湿铺施工工法的施工工艺与实际工程之间的联系主要体现在以下方面：1. 工程准备：施工前需要对基层进行清理、处理，并确保基层的干燥、平整和牢固。
根据具体情况选择合适的防水卷材规格和粘结剂。
2. 防水卷材制备：按照规定的方法将CPS反应粘结型高分子膜基防水卷材切割成适当的尺寸和形状。
根据需要，对卷材进行加固、对接和厚度调整等处理。
3. 粘结铺设：在基层上涂布一层粘结剂，然后将防水卷材湿铺在粘结剂上，确保与基层充分接触，并排除空气和水分。
4. 对焊处理：在卷材的接缝处进行热风焊接处理，形成牢固的接口，保证防水层的连续性和完整性。
5. 防水层保护：对铺设好的防水层进行保护，避免损坏和渗漏。
施工完毕后进行质量检验和验收。
PFS-W反应粘高分子湿铺防水卷材
施工工艺
清理修补湿润基面→配制水泥凝胶→节点密封、附加增强层→定位、弹线→
刮涂水泥凝胶→铺贴卷材→提浆、排气→搭接边密封→卷材收头密封→检查验收。
施工注意事项
1.基层清理
基层表面应坚实、平整、干净，充分润湿无积水。
管道、排水口、烟囱等各构件已安装完毕；基层有鼓泡、分层、起皮、蜂窝、麻面等须重新加固、修补；阴阳角采用水泥砂浆抹成圆弧形，不允许有水泥块起砂、掉灰现象；
2.配置与使用素水泥浆
按水泥：水=2：1（重量比）用电动搅拌器进行搅拌，搅拌时间3-5分钟，水泥凝胶层控制在1.5mm左右，过薄达不到最优粘接效果，过厚则水泥素浆堆积易开裂；
3.卷材铺贴
抬铺法：把已裁好的卷材剥去隔离膜，将水泥凝胶分别刮涂在处理好的基面及卷材粘结面上，然后分别从卷材的两端抬起，翻转和铺贴在待铺基面上，滚铺法：把隔离膜轻轻划开，将卷材沿基准线慢慢向前推进，边撕隔离膜边铺卷材；
4.卷材搭接
湿铺卷材长/短边搭接宽度均为80mm，附加层宽300-500mm，搭接边可采用干粘自然搭接或湿铺搭接；
5.防水层养护
施工完成后，晾放24-48小时，具体时间视环境温度而定，温度愈高所需时间愈短，高温天气下应防止暴晒，可用遮阳布或其它物品遮盖。
反应粘结型高分子湿铺防水卷材施工工法

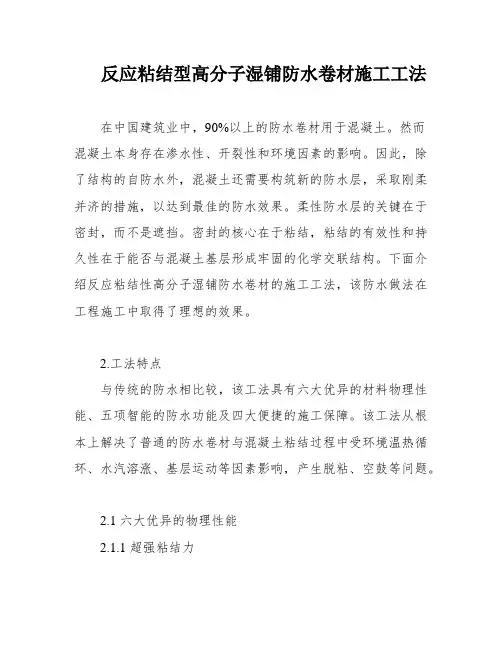

反应粘结型高分子湿铺防水卷材施工工法在中国建筑业中，90%以上的防水卷材用于混凝土。
然而混凝土本身存在渗水性、开裂性和环境因素的影响。
因此，除了结构的自防水外，混凝土还需要构筑新的防水层，采取刚柔并济的措施，以达到最佳的防水效果。
柔性防水层的关键在于密封，而不是遮挡。
密封的核心在于粘结，粘结的有效性和持久性在于能否与混凝土基层形成牢固的化学交联结构。
下面介绍反应粘结性高分子湿铺防水卷材的施工工法，该防水做法在工程施工中取得了理想的效果。
2.工法特点与传统的防水相比较，该工法具有六大优异的材料物理性能、五项智能的防水功能及四大便捷的施工保障。
该工法从根本上解决了普通的防水卷材与混凝土粘结过程中受环境温热循环、水汽溶涨、基层运动等因素影响，产生脱粘、空鼓等问题。
2.1 六大优异的物理性能2.1.1 超强粘结力反应粘防水卷材可与混凝土基层通过化学交联和物理卯榫的协同作用反应粘结，粘结牢固持久不可逆，粘结强度远大于一般物理性粘结的卷材。
2.1.2 强度大、延伸度高表层结构为维罗朗强力膜，采用交叉技术，高强高韧，强度比普通膜大的多，延伸率是PEＴ膜的3倍以上。
2.1.3 尺寸稳定优异、不皱缩表层结构的维罗朗强交叉叠压力膜纵横向形变均匀，不会因施工温度变化大而产生皱缩。
2.1.4 抗冲击性、抗刺穿性强由于防水施工过程中，防水表面经受铁镐划冲，重物坠落等外力因素作用，该防水卷材能有效抵抗这些意外的影响。
2.1.5 优异的钉杆水密性该防水卷材有非常优异的蠕变性能，对钉子等尖锐物品有良好的裹覆作用，对因施工破坏产生的微小破损能封堵愈合。
2.1.6 优异的抗老化性能表层结构为维罗朗强力薄膜，具有优异的耐候性、抗酸、碱、盐等环境因素的腐蚀与老化功能。
2.2 五项智能防水功能2.2.1 遇水泥凝胶或现浇混凝土反应粘结，长在一起，形成界面密封层杜绝窜水，加上卷材（维罗朗强力薄膜）自身优异的防水性能形成单层卷材双道的防水效果。
gps反应粘结型高分子湿铺防水卷材施工工艺

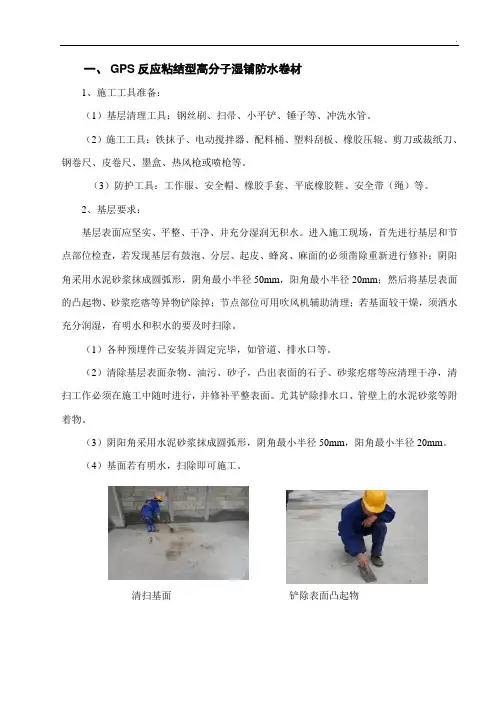

一、 GPS反应粘结型高分子湿铺防水卷材1、施工工具准备：（1）基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。
（2）施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。
（3）防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。
2、基层要求：基层表面应坚实、平整、干净、并充分湿润无积水。
进入施工现场，首先进行基层和节点部位检查，若发现基层有鼓泡、分层、起皮、蜂窝、麻面的必须凿除重新进行修补；阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm；然后将基层表面的凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹风机辅助清理；若基面较干燥，须洒水充分润湿，有明水和积水的要及时扫除。
（1）各种预埋件已安装并固定完毕，如管道、排水口等。
（2）清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
尤其铲除排水口、管壁上的水泥砂浆等附着物。
（3）阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
（4）基面若有明水，扫除即可施工。
清扫基面铲除表面凸起物浇湿基面未处理好的基面处理好的基面3、工艺流程：基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检查修补→质量验收。
4、施工步骤：（1）基面清理：①清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物。
②阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
③基面若有明水，扫除即可施工。
（2）配置水泥素浆：按水泥：水=2:1（重量比）。
CPS防水卷材施工要点全套
CPS防水卷材施工要点全套CPS-CL反应粘结型高分子湿铺防水卷材是由美国维罗朗强力膜与CPS-CL 反应粘强力胶复合而成，是CPS-CL反应粘专利技术与美国交叉叠压膜技术的完美结合，是具有反应活性的新型功能环保材料，具有优异的抗撕裂传递性和自身的强韧性和粘结密封性。
CPS-CL反应粘结型高分子湿铺防水卷材在水泥凝胶或现浇混凝土固化的过程中，材料内含有特殊的活性成分能与水化过程中的水泥胶凝发生化学交联与物理卯禅的协同作用(ChemicalBondingand hysicalCrosslinkingSynergiSm,简称CPS),而形成"互穿网络式"的界面结构，从而达到结合紧密、牢固、不可逆的骨肉相连粘结效果。
形成全方位、密封牢固的防水层，异常坚韧。
四大主动防水优势①主动与结构混凝土长在一起；②主动愈合孔径2mm以下的破损、良好的钉杆水密性；③主动抵消结构变形；④主动锁定渗漏点。
CPS-CL反应粘结型高分子湿铺防水卷材施工方案CPS-CL反应粘结型高分子湿铺防水卷材施工方案工具/原料基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。
施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压馄、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒等。
防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。
方法/步骤操作要点施工准备及基层处理a.垫层应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷；基层阴阳角均应做成圆弧，圆弧半径应大于50mm ob.材料进场必须有产品合格证和原材检验报告，且需进行现场抽样监理见证送检并取得见证送检合格报告C.基面基本平整，允许偏差6mm,如有凹凸不平的局部修补平整，淋水充分湿润基面、弹基准线、试铺，对基层表面进行清理，干燥的基面应进行充分湿润，但不能有明水；同时根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层弹好卷材控制线d.如有穿过防水层的管道、预埋伯件等均应施工完毕，并做了防水处理。
CPS反应粘结型高分子湿铺防水卷材施工工法
CPS反应粘结型高分子湿铺防水卷材施工工法CPS反应粘结型高分子湿铺防水卷材施工工法一、前言CPS反应粘结型高分子湿铺防水卷材施工工法是一种广泛应用于建筑工程防水领域的现代化施工技术。
本文将介绍该工法的特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点CPS反应粘结型高分子湿铺防水卷材施工工法具有以下特点：1. 操作简便，施工效率高：该工法不需要灰浆和热风枪等特殊设备，施工过程简单快捷，提高了施工效率。
2. 防水效果可靠：通过聚合物反应粘结，卷材与基层之间可以形成牢固的粘结层，防止渗水，并具有良好的耐腐蚀性和耐久性。
3. 适应性强：该工法适用于不同类型的建筑结构，包括屋顶、地下室、墙体等，适用性广泛。
4. 环保节能：施工过程中无需使用有毒有害的材料，对环境无污染，符合现代建筑的节能环保要求。
三、适应范围CPS反应粘结型高分子湿铺防水卷材施工工法适用于以下建筑场所：1. 住宅建筑：包括别墅、公寓等各类住宅楼防水。
2. 商业建筑：适用于商铺、办公楼、商场等各类商业建筑的防水。
3. 工业建筑：适用于工厂、仓库等各类工业建筑的防水。
4. 公共建筑：适用于学校、医院、体育场馆等各类公共建筑的防水。
四、工艺原理CPS反应粘结型高分子湿铺防水卷材施工工法的理论依据和实际应用主要包括以下几个方面：1. 反应粘结原理：通过高分子材料与基层之间的反应粘结，形成牢固的粘结层，阻止水分的渗透。
2. 材料特性：CPS反应粘结型高分子湿铺防水卷材具有优异的抗渗性能、耐腐蚀性能和耐候性能，能够长期保持防水效果。
3. 施工工艺：通过涂刷底涂、安装卷材、涂刷面涂等步骤，将高分子材料与基层牢固粘结，形成完整的防水层，实现防水效果的目的。
五、施工工艺1. 准备工作：清理基层、检查并修复基层缺陷。
2. 基层处理：涂刷底涂，提高基层与卷材的粘结力。
3. 卷材安装：卷材铺设并用热风枪进行加热，使其与底涂牢固粘结。
CPS-CL反应粘结型高分子湿铺防水卷材施工工法
CPS-CL反应粘结型高分子湿铺防水卷材施工工法完成单位：江苏省华建建设股份有限公司主要完成人：吴碧桥石伟国刘秋生谢文华刘成1 前言1. 1 随着建筑业技术水平的不断提高和城市用地的日益紧张，为提高建筑用地率，城市建筑的高度在不断创新，地下室的深度也在不断延伸，功能也日益复杂，地下室虽然增加了人们的使用空间，但是却存在防水差、采光难、通风难等问题；地下室防水问题直接影响地下室的使用寿命乃至建筑的寿命，地下室防水对保证建筑物的整体结构安全具有重要意义。
1. 2 目前，国内建筑市场90%以上的建筑都是混凝土建筑，混凝土建筑的防水主要是针对大面积防水和节点防水。
混凝土结构本身多孔隙裂缝，且含水率高，施工环境复杂，传统防水材料常会因环境湿热循环、水汽溶胀、基层运动等因素的影响，难与与混凝土基面有效粘结，不能起到密封防水的作用，易破一点，窜一片，导致整个防水系统失败。
混凝土建筑除了大面积的防水外，还存在很多节点部位防水，如各种角、各种缝、各种穿墙管、各种预埋件、各种收头等，这些部位结构复杂，材料膨胀系数也不同，容易应力集中，造成界面处开裂、脱落，而且施工环境潮湿、潮气，传统的防水材料很难在此处做到密封防水，因此节点防水被公认为防水工程的难点、薄弱点和关键点，稍有疏忽，就可能留下工程渗漏的隐患。
虽然建筑市场防水产品品种琳琅满目，但就其强度、延伸率、抗冲击性、抗刺穿性能等表现确是差强人意，致使我国目前建筑工程渗透率居高不下。
我公司承建的“翡翠海岸花园”工程，地下室1层，基坑面积近30000m2，本工程属于填海区，濒临海边，常年地下水位相对标高为-4.200m（相对标高），地下水极为丰富。
对如何能够做好地下室抗渗防裂，避免以往防水材料由于受湿热循环、水热溶胀、基层运动影响，出现窜水、漏水、起鼓等现象，展开了深入研究。
1. 3 结合市场的实际情况和防水施工特点，同时响应新材料、新技术、新工艺的应用，“翡翠海岸花园”等项目引用了由广西金雨伞防水装饰有限公司自主研发的专门为解决普通防水卷材与混凝土粘结过程中因湿热循环、水热溶胀、基层运动影响，产生脱粘、起鼓等问题而开创的独特粘结技术，同时针对混凝土密封防水，能与混凝土基层形成密封层，起到涂料防水和卷材防水的双重功效为核心技术的CPS-CL反应粘结型高分子湿铺防水卷材，此防水卷材被已通过中华人民共和国住房和城乡建设部评估论证（建科评[2010]020号），获国家科技创新基金的立项扶持（国科发计字[2010]280号）。
反应粘结型湿铺防水卷材做法
反应粘结型湿铺防水卷材做法
反应粘结型湿铺防水卷材做法是一种利用特殊材料和技术进行
建筑物防水处理的方法。
该方法需要使用一种特殊的涂料，将其涂覆在基层上，然后加上一层防水材料，在湿铺的过程中进行反应粘结，形成一个牢固的结构。
具体做法如下：
1.准备基层：将建筑物要防水的部位进行清理，确保表面干净、平整、无破损。
2.涂覆反应涂料：使用滚筒或刷子将反应涂料均匀地涂覆在基层上，注意不要漏涂或堆积。
3.铺设防水材料：在涂覆的反应涂料上铺设防水材料，注意铺设时防水材料的边缘应该与基层平齐。
4.涂覆反应涂料：再次涂覆一层反应涂料，覆盖整个防水材料，确保能够牢固地将其粘结在基层上。
5.进行反应：在涂覆反应涂料的一段时间后，防水材料会与涂料进行反应，形成牢固的结构。
6.完成：等待涂料干燥，防水材料即可完成反应粘结型湿铺防水卷材的制作。
反应粘结型湿铺防水卷材做法需要专业技术和正确的材料，因此在实施前需要进行合理的设计和准备工作，以确保防水效果的质量和可靠性。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反应粘贴型高分子湿铺防水卷材施工工法1.前言在中国建筑业中，90%以上的防水卷材用于混凝土，而混凝土本身具有渗水性、开裂性、以及环境因素的影响。
为此。
混凝土一般除了结构的自防水外，还必须构筑新的防水层，采取刚柔并济的措施，才能达到最佳的防水效果。
柔性防水层防水关键在于密封，而不是遮挡，密封的核心在于粘结，粘结的有效性和持久性在于能否与混凝土基层形成牢固的化学交联结构。
下面介绍反应粘结性高分子湿铺防水卷材的施工工法，该防水做法在工程施工取得了理想的效果。
2.工法特点与传统的防水相比较，该工法具有六大优异的材料物理性能、五项智能的防水功能及四大便捷的施工保障,从根本上解决了普通的防水卷材与混凝土粘结过程中受环境温热循环、水汽溶涨、基层运动等因素影响，产生脱粘、空鼓等问题。
2.1六大优异的物理性能2.1.1超强粘结力反应粘防水卷材，可与混凝土基层通过化学交联和物理卯榫的协同作用反应粘结，粘结牢固持久不可逆，粘结强度远大于一般物理性粘结的卷材。
2.1.2强度大、延伸度高表层结构为维罗朗强力膜，采用交叉技术，高强高韧，强度比普通膜大的多，延伸率是PET膜的3倍以上。
2.1.3尺寸稳定优异、不皱缩表层结构的维罗朗强交叉叠压力膜，纵横向形变均匀，不会因施工温度变化大产生皱缩。
2.1.4抗冲击性、抗刺穿性强由于防水施工过程中，防水表面经受铁镐划冲，重物坠落等外力因素作用，该防水卷材能有效抵抗这些意外的影响。
2.1.5优异的钉杆水密性该防水卷材有非常优异的蠕变性能，对钉子等尖锐物品有良好的裹覆作用，对因施工破坏产生的微小破损能封堵愈合。
2.1.6优异的抗老化性能表层结构为维罗朗强力薄膜，具有优异的耐候性、抗酸、碱、盐等环境因素的腐蚀与老化功能。
2.2五项智能防水功能2.2.1遇水泥凝胶或现浇混凝土反应粘结，长在一起，形成界面密封层杜绝窜水，加上卷材（维罗朗强力薄膜）自身优异的防水性能形成单层卷材双道的防水效果。
2.2.2遇微小破损，可自愈合。
2.2.3遇漏点可自我锁定，不扩散，便于维修。
2.2.4遇基层裂缝，可通过“二元”蠕变抗裂结构（界面密封反应层+卷材层）有效抵抗。
2.2.5遇穿刺撕裂冲击等外界破坏，可通过犀牛班的铠甲保护层有效防御。
2.3四大便捷的施工保障2.3.1基层要求地、缩短工期、节约施工成本反应粘结性高分子湿铺防水卷材对基面要求低，可直接在潮湿或有潮气的结构混凝土基层上施工，大大缩短工期，节约施工成本。
2.3.2采用水泥凝胶粘结，施工安全环保反应粘结型高分子湿铺防水卷材膜用水泥胶凝粘结，只要水泥能固化，卷材便能牢固粘结其上，无需动用明火作业，消除对环境的潜在危害，节约资源做两道防水时，第二道防水层可撕去隔离膜后加温干铺于第一道防水卷材上。
2.3.3人性化设计，湿铺接边可靠便捷反应粘结型高分子湿铺防水卷材撕去隔离膜后，可直接用水泥凝胶湿铺搭边，便捷可靠。
2.3.4持续的撕裂性，易于施工裁剪CPS-CL反应性粘型高分子湿铺防水卷材继承维罗朗强力薄膜优异的抗撕裂传递性，在孔、边、角、接缝等薄弱防水位置，能有效抵抗在切口处撕裂，特别适合现场施工裁剪。
3.适用范围施工工法适用范围较为广泛，从一般的防水到高等级的防潮都均可适用。
3.1各种地下工程防水抗渗，如地下室，人防工程、地铁等防水工程。
3.2工业与民用建筑的屋面及外墙防水。
3.3地下车库顶板种植绿化与屋顶花园等工程的防水。
根据国内外经验，解决种植屋面防水要注意两点：第一解决防水层窜水问题；第二提高系统的抗根刺能力。
CPS_CL反粘接型高分子湿铺防水卷材交叉强力膜自身的强韧性和粘结密封特性结合抗根刺层使得种植屋面系统完美无缺。
3.4对潮气颇为敏感的粮库、电子车间等地的防水。
防水防潮都要对被防对象进行密封，CPS_CL反应粘结型高分子湿铺防水卷材能通过化学交联反应与地坪混凝土实现牢固持久的粘结，实现密封防水，同时维罗朗绿黑交叉强力膜也具有非常优良防水隔气性能，这样通过密封和阻隔双道放线，使对潮气颇为敏感的粮仓、电子车间和仓库得到有效保护。
3.5沿海地区有海水腐蚀和较大结构变形部位的防水防腐。
4.工艺原理反应粘结型高分子湿铺防水卷材是由反应粘密封胶和绿黑交叉强力膜组成。
它是通过CPS反应密封胶里的活性成分与水化过程中的水泥凝胶发上化学交联与物理卯榫的协同作用（Chemical Bonding and Physical Crosslinking Synergism，简称CPS）,而形成“互穿网络式”的界面结构，从而达到结合紧密、牢固、不可逆的骨肉相连粘结效果，彻底解决了普通卷材与基面粘结力不够大，粘接力不持久，易受环境影响问题，实现了卷材与基面形成粘结不可逆，不受损一体式的防水效果，使“皮肤式”防水理念得到了完美实现。
4.1CPS反应粘技术特点4.1.1粘接力更大它不仅有物理吸附和卯榫作用，而且在深入混凝土基层的卯榫部位产生化学键合作用，使卯榫和化学交联两种作用协同进行，让粘连更为牢靠。
4.1.2粘结更持久界面密封部位存在于化学交联键，粘接牢靠，不可逆转。
4.1.3粘结更可靠通过物理吸附和卯榫作用形成柔性粘结，以消除由于基层变化产生的应力，而通过化学键产生的刚性粘结，使界面层有足够的的粘结强度，能有效抵抗外界应力的破坏。
5.施工工艺流程及操作要点湿铺法：是指将用于非外露防水工程的湿铺防水卷材，用水泥凝胶（素水泥浆）与基层粘结的施工方法。
适用于各类工业与民用建筑的屋面、地下室等防水工程，特别适用于防水等级较高、施工环境较差、潮湿、赶工期的防水工程。
5.1施工准备基层表面应坚实、平整、干净、并充分湿润无积水。
进入施工现场，首先进行基层和节点部位检查，若发现基层有鼓泡、分层、起皮、蜂窝、麻面的必须凿除重新进行修补；阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm；然后将基层表面的凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹风机辅助清理；若基面较干燥，须洒水充分润湿，有明水和积水的要及时扫除。
5.1.1各种预埋件已安装并固定完毕，如管道、排水口等。
5.1.2清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
尤其铲除排水口、管壁上的水泥砂浆等附着物；5.1.3阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
5.1.4基面若有明水，扫除即可施工。
清扫基层铲除表面凸起物浇湿基面未处理好的基层处理好的基层5.2工艺流程基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检查修补→质量验收5.3施工步骤5.3.1基面清理清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物。
阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
基面若有明水，扫除即可施工。
5.3.2配置水泥素浆按水泥：水=2:1（重量比）。
先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。
水泥：水=2:1浸泡15～20分钟电动搅拌机搅拌5分钟以上5.3.3弹基准线试铺根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。
划线（或弹线）定位卷材试铺5.3.4撕开卷材底部隔离纸卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。
撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。
撕开隔离纸刮涂水泥素浆5.3.5刮涂水泥素浆其厚度视基层平整情况而定,一般为2～3mm，过薄达不到最优粘结效果，过厚则水泥素浆堆积宜开裂。
刮涂时应注意压实、抹平。
刮涂水泥素浆的宽度比卷材的长、短边宜各宽出100mm，并在刮涂过程中注意保证平整度。
5.3.6卷材铺贴卷材铺贴的两种方法：滚铺法和抬铺法。
滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。
边撕隔离纸边铺贴。
铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。
抬铺法：把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。
卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
滚铺法抬铺法5.3.7辊压排气待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。
搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。
辊压排气5.3.8搭接封边、收头密封单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用CPS胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。
长边为加温自粘搭接,搭接宽带不小于80mm。
大面积铺贴完成后24小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结。
双面粘卷材搭接边施工：直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度：不小于80㎜。
最后用水泥素浆抹平封死。
5.3.9 成品养护及保护晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。
高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。
5.3.10检查修补检查所有卷材面有无撕裂、刺穿、气泡情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺寸重新再铺贴卷材，边缝用CPS密封膏封边处理。
5.3.10.1卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
5.3.10.2卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
5.3.10.3防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
5.3.10.4侧墙卷材防水层的保护层与防水层应粘结牢固。
结合紧密，厚度均匀一致。
