实验一 电流继电器特性实验
实验一电流继电器特性实验
一、实验目的
1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途
继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容
1. 外部检查
2. 内部及机械部分的检查
3. 绝缘检查
4. 刻度值检查
5. 接点工作可靠性检查
四、实验步骤
1、外部检查
检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢
固可靠。
1. 内部和机械部分的检查
a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。
c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。
d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。
2、电气特性的检验及调整
（1）实验接线图如下：
（2）动作电流和返回电流的检查
a. 将继电器线圈串联，并将整定把手放在某一整定值上，调压器的手柄放在输出电压的最小位置（或将串入电路的滑线可变电阻放在电阻最大位置）。
b. 合上电源开关，调节调压器的输出电压（调节可变电阻），慢慢地增加继电器电流，直至继电器动作，停止调节，记下此时的电流数值，即为继电器的动作电流Idj,再重复二次，将其值填入表1-1，求其平均值。
c. 继电器动作后，均匀地减小调压器的输出电压（增加可变电阻阻值使流入继电器电流减小）直至继电器的常开接点刚刚打开，记下这时的电流，即为返回电流Ihj，重复二次将其值填入表1-1，求其平均值。根据动作电流和返回电流算出返回系数Kf：Kf=Ihj/Idj 动作值于返回值的测量应重复三次，每次测量值与整定值误差不超过±3%，否则应检查轴承和轴尖。
过电流继电器的返回系数应不小于0.85，当大于0.9时，应注意接点压力。
a. 将整定把手放在其它刻度时，重复上述试验。
b. 将继电器线圈改为并联接法，按上述步骤重新进行检验。
在运行中如需改变定值，除检验整定点外，还应进行刻度检验或检验所需改变的定值。用保护安装处最大故障电流进行冲击试验后，复试定值与整定值的误差不应超过±3%，否则，应检查可动部分的固定和调整是否有问题，或线圈内部有无层间短路等。
（3）返回系数的调整
返回系数不满足要求时应予调整，影响返回系数的因素较多，如轴尖的光洁度、轴承清洁情况、静触点位置等，但影响较显著的是舌片端部与磁极间的间隙和舌片的位置。
a. 改变舌片的起始角与终止角，填整继电器左上方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能改变动作电流，而对返回电流几乎没有影响，故用改变舌片的起始角来调整动作电流和返回系数。舌片起始位置离开磁极的距离愈大，返回系数愈小；反之，返回系数愈大。
调整继电器右上方的舌片终止位置限制螺杆，以改变舌片终止位置角，此时只能改变返回电流而对动作电流则无影响，故用改变舌片的终止角来调整返回电流和返回系数。舌片终止位置与磁极的间隙愈大，返回系数愈大；反之，返回系数愈小。
a. 变更舌片两端的弯曲程度以改变舌片与磁极间的距离，也能达到调整返回系数的目的。该距离越大返回系数也越大；反之，返回系数越小。
b. 适当调整触点压力也能改变返回系数，但应注意触点压力不宜过小。
（4）动作值的调整
a. 继电器的调整把手在最大刻度值附近时，主要调整舌片的起始位置，以改变动作值。为此，可调整左上方的舌片起始位置限制螺杆，当动作值偏小时，使舌片的起始位置远离磁极；反之，则靠近磁极。
b. 继电器的调整把手在最小刻度值附近时，主要调整弹簧，以改变动作值。
c. 适当调整触点压力也能改变动作值，但应注意触点压力不宜过小。
五、实验数据记录及分析
实验接线图：继电器有2个线圈，2和6对应1个线圈，4和8对应一个线圈。一个继电器刻度盘上对应的是2.5-5A，而我们做实验的时候是先串联后并联，串联的时候，动作电流可设定为2.5-5A，并联的时候动作电流设定为5-10A，接线图如下（图1，串联；图2，并联）：
图1 图2
表1-1 电流继电器实验数据记录表
继电器刻度（A）线圈连接方式动作电流（A）返回电流（A）返回系数
2.5 串 2.4 2.1 0.875
5 串 4.79 4.73 0.987
3.75 串 3.80 3.74 0.984
4 并8.3 7.9 0.952
数据分析：
由上表的实验数据以及计算结果可以得出，该电流继电器的返回系数满足要求，并且返回系数很大。切出故障后由于有很高的返回系数，继电器能很快返回。同时线圈的连接方式对返回系数有一定的影响，串联时返回系数较高。
实验五：负序电压继电器特性测试
实验：负序电压继电器特性测试 一、实验目的 1、了解常规负序电压继电器的构造及工作原理。 2、掌握设置负序电压继电器动作定值的方法。 3、测试DY-４型负序电压继电器的动作值、返回值和返回系数。 二、实验设备及器材 1、TQXDB-IB 多功能继电保护实验培训系统 2、DY-４型负序电压继电器 3、导线若干 三、实验原理 继电器由负序电压滤过器(以下简称滤过器)和一个作为执行元件的电磁机构组成，执行元件的线圈绕组接到滤过器的输出回路中，内部接线图如图所示。 滤过器由两组电阻器和两个电容器C1和C2，组成，RA=R1+ R2，RC=R3+R4，其中R2和R4为可调电阻，Xa=1/(2πfc1)，Xc=1/(2πfc2) ，当电阻值 Ra=Sqrt(3)*Xa ，Rc=Xc/Sqrt(3) 时，在滤过器输入端上加正序电压，滤过器没有输出(只有很小的不平衡电压)；而在滤过器输入端上加负序电压时则空载时的输出电压为1.5UL2 (UL2为负序线电压)。由于加的是线电压，因此不存在零序电压分量。 改变执行元件的指针位置即可进行动作值的整定。 图2-12-1 负序电压继电器内部接线图 四、实验内容及步骤 1、实验接线。如图所示完成实验接线。 Ua Ub Un U A K 24V+ 24V- 负序电压 继电器电压输出 指示灯 电压表 特性实验信号源 负序电压继电器特性实验接线图
2、整定值设置。打开电压继电器面板前盖，拨动定值设定指针，可设定电压继电器整定值，首先设置电压继电器整定值为8V（或自定）。 3、打开特性实验信号源开关。调节三相调压器，缓慢增大电压，继电器动作指示灯亮时停止，记下动作值。 4、调节三相调压器减小电压，继电器返回指示灯灭时停止，记下返回值，并将三相调压器调节到“0”位置。 5、测试3组数据，将结果填入表中。。 五、实验数据及分析处理 模拟式负序电压继电器动作值、返回值和返回系数实验数据（整定值设为8V） 六、实验注意事项 1、本实验为强电类实验，实验中如有异常情况，应立即停止实验并切断电源。 2、实验中改接线，须遵循断电改接线原则。 3、特性实验信号源24V电源和电压源出口严禁短接。 4、实验结束时应先拆电源端接线，后拆除负荷端接线。 七、思考题 分析负序电压继电器加入正序电压或零序电压时动作情况。
差动继电器实验报告
竭诚为您提供优质文档/双击可除差动继电器实验报告 篇一：变压器差动保护实验 实验内容实验二变压器差动保护实验 （一）实验目的 1．熟悉变压器纵差保护的组成原理及整定值的调整方法。 2．了解Y∕Δ接线的变压器，其电流互感器二次接线方式对减少不平衡电流的影响。 3．了解差动保护制动特性的特点。 （二）变压器纵联差动保护的基本原理1．变压器保护的配置 变压器是十分重要和贵重的电力设备，电力部门中使用相当普遍。变压器如发生故障将给供电的可靠性带来严重的后果，因此在变压器上应装设灵敏、快速、可靠和选择性好的保护装置。 变压器上装设的保护一般有两类：一种为主保护，如瓦斯保护，差动保护；另一种称后备保护，如过电流保护、低
电压起动的过流保护等。 本试验台的主保护采用二次谐波制动原理的比率制动 差动保护。 2．变压器纵联差动保护基本原理 如图7-1所示为双绕组纵联差动保护的单相原理说明图，元件两侧的电流互感器的接线应使在正常和外部故障时流 入继电器的电流为两侧电流之差，其值接近于零，继电器不动作；内部故障时流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。但是，由于变压器高压侧和低压侧的额定电流不同，为了保证正常和外部故障时，变压器两侧的两个电流相等，从而使流入继电器的电流为零。即： 式中：KTAY、KTA△——分别为变压器Y侧和△侧电流 互感器变比；KT——变压器变比。 显然要使正常和外部故障时流入继电器的电流为零，就必须适当选择两侧互感器的变比，使其比值等于变压器变比。但是，实际上正常或外部故障时流入继电器的电流不会为零，即有不平衡电流出现。原因是：（1）各侧电流互感器的磁化特性不可能一致。 （2）为满足（7-1）式要求，计算出的电流互感器的变比，与选用的标准化变比不可能相同； （3）当采用带负荷调压的变压器时，由于运行的需要
实验一 电流继电器特性实验
实验一电流继电器特性实验 一、实验目的 1、了解继电器的結构及工作原理。 2、掌握继电器的调试方法。 二、构造原理及用途 继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。 继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。 利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。 继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。 电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。 三、实验内容 1. 外部检查 2. 内部及机械部分的检查 3. 绝缘检查 4. 刻度值检查 5. 接点工作可靠性检查 四、实验步骤 1、外部检查 检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢
固可靠。 1. 内部和机械部分的检查 a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。 b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。 c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。 d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。 2、电气特性的检验及调整 （1）实验接线图如下： （2）动作电流和返回电流的检查 a. 将继电器线圈串联，并将整定把手放在某一整定值上，调压器的手柄放在输出电压的最小位置（或将串入电路的滑线可变电阻放在电阻最大位置）。 b. 合上电源开关，调节调压器的输出电压（调节可变电阻），慢慢地增加继电器电流，直至继电器动作，停止调节，记下此时的电流数值，即为继电器的动作电流Idj,再重复二次，将其值填入表1-1，求其平均值。 c. 继电器动作后，均匀地减小调压器的输出电压（增加可变电阻阻值使流入继电器电流减小）直至继电器的常开接点刚刚打开，记下这时的电流，即为返回电流Ihj，重复二次将其值填入表1-1，求其平均值。根据动作电流和返回电流算出返回系数Kf：Kf=Ihj/Idj 动作值于返回值的测量应重复三次，每次测量值与整定值误差不超过±3%，否则应检查轴承和轴尖。 过电流继电器的返回系数应不小于0.85，当大于0.9时，应注意接点压力。 a. 将整定把手放在其它刻度时，重复上述试验。 b. 将继电器线圈改为并联接法，按上述步骤重新进行检验。
继电器控制实验报告
继电器控制实验报告 篇一：继电保护实验报告 实验一电磁型电流继电器和电压继电器实验 一．实验目的 1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。 2．掌握动作电流、动作电压参数的整定。 二．实验原理 线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串联并联，可获得不同的额定值。 三．实验设备 四．实验内容 1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试： 返回系数是返回与动作电流的比值，用Kf表示：Kf? IfjIdj 1 （2）低压继电器的动作电压和返回电压测试： 返回系数Kf为 Kf? UfjUdj
五．思考题 1、电流继电器的返回系数为什么恒小于1？ 电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。 2、返回系数在设计继电保护装置中有何重要用途？ 对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。 2 实验二电磁型时间继电器实验 一．实验目的 熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法， 二．原理说明 当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静
继电器的特性实验
实验一电磁型继电器的特性实验 一．实验目的： 1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性； 2．了解继电器各种参数的意义，掌握继电器整定植的调试方法； 3．了解有关仪器、仪表的选择原则及使用方法。 二．实验项目： 1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数； 2．测定电流继电器的动作电流、返回电流及返回系数； 3．测定电压继电器的动作电压、返回电压及返回系数； 4．测定时间继电器的动作电压、返回电压及返回系数； 5．测定中间继电器的动作电压、返回电压及返回系数。 三．实验内容： （一）熟悉常用继电器的内部接线 DL-21C DL-22C；DY-22C DL-23C；DY-23C
DS-21A~24A DZ-31B （二）测定电流继电器的动作电流I.d.j。返回电流I f.j及返回系数K f 。 1．实验接线： 图1-1 电流继电器实验接线图 2．实验需用仪器设备 ①交流电流表 0~5A ②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台 ③滑线电阻 69Ω3.9A或40Ω6A 一台 ④电流继电器 DL-21C 一个

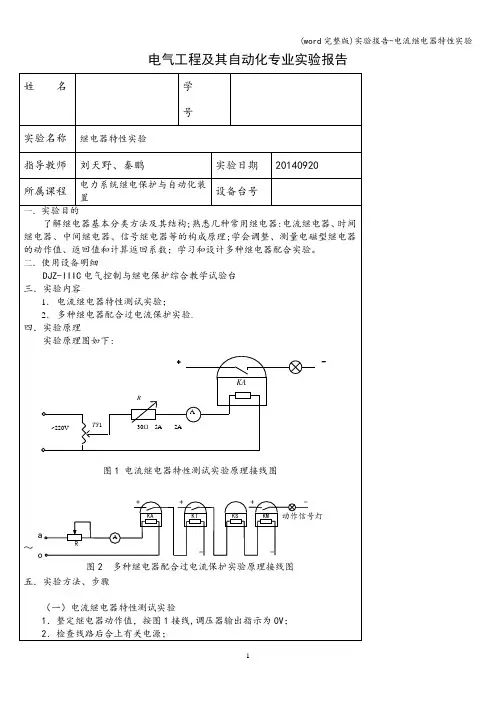

3.实验方法 (1)首先将继电器的两组线圈串联; 将继电器的整定把手放在某一选定位置; 将自藕调压器把手旋至输出为零伏位置; 将滑线电阻的滑动端放在阻值为最大位置; (2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合, 即指示灯亮)的最小电流称为电流继电器的动作电流I d.j. (3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开, 即指示灯灭)的最大电流称为电流的继电器的返回电流If.j. (4)测定I d.j 和I f.j 时,对所选的整定位置重复作三次,将测量结果填入表1中 (5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中. (6)数据处理 误差: △I%= 要求: 返回系数:K= 要求:0.05 实验一 电磁型电压电流继电器特性实验 1．实验目的 1）了解继电器基本分类方法及其结构。 2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。 3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 4）测量继电器的基本特性。 2．实验内容 1）电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验电路原理图如图1所示： 图1 电流继电器动作电流值测试实验原理图 实验步骤如下： （1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。 （2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 （3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。 （4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。 （5）重复步骤（2）至（4），测三组数据。 （6）实验完成后，使调压器输出为0V ，断开所有电源开关。 - （7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。（8）计算整定值的误差、变差及返回系数。 误差＝［动作最小值－整定值 ]／整定值 变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值 表1 电流继电器动作值、返回值测试实验数据记录表 2）电流继电器动作时间测试实验 电流继电器动作时间测试实验原理图如图2所示： 图2 电流继电器动作时间测试实验电路原理图 实验步骤如下： （1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。 （2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。 1 1234 8 765DL-21C DY-21C、26C 1234 8 765DL-23C DY-23C、28C 1234 8 765DY-22C 1234 8 765DY-24C、29C 1234 8 765DL-25C DY-25C 实验一、电磁型电流继电器和电压继电器特性实验 一、实验目的 熟悉DL 型电流继电器和DY 型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 2、动作电流（压）、返回电流（压）和返回系数的定义是什么？ 3、实验结果如返回系数不符合要求，你能正确地进行调整吗？ 4、返回系数在设计继电保护装置中有何重要用途？ 三、原理说明 DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。DY —20c 系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。DL —20c 、DY —20c 系列继电器的内部接线图见图1一1。 图1-1 电流（电压）继电器内部接线图 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 2 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。 继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 图1-2电流继电器实验接线图 图1-3过电压继电器实验接线图 四、实验设备 差动继电器实验报告 篇一：继电保护实验报告 继电保护实验报告 学院: 专业:电气工程及其自动化 班级: XX级电气3班 学号: 姓名: 指导老师 : 实验二：常规继电器特性实验 （一）电磁型电压、电流继电器的特性实验 1．实验目的 1)了解继电器基本分类方法及其结构。 2)熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。 3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。 4)测量继电器的基本特性。 5)学习和设计多种继电器配合实验。 2．继电器的类型与原理 继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。 1)继电器的分类 继电器按所反应的物理量的不同可分为电量与非电量的两种。属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下： (1)按结构原理分为：电磁型、感应型、整流型、晶体管 型、微机型等。 (2)按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。 (3)按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。 2)电磁型继电器的构成原理 继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。下面仅就常用的电磁继电器的构成及原理作要介绍。信号继电器在保护装置中，作为整组装置或个别元件的动作指示器。按电磁原理构成的信号继电器，当线圈通电时，衔铁被吸引，信号掉牌（指示灯亮）且触点闭合。失去电源时，有的需手动复归，有的电动复归。信号继电器有电压起动和电流起动两种。 3．实验内容 1)电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验步骤如下： (l)按图接线，将电流继电器的动作值整定为1.2A，使调压器输出指示为OV，滑线电阻的滑动触头放在中间位置。 (2)查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 (3)慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XDI亮）时的最小电流值，即为动作值。 一、实验目的 熟悉DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。 二、预习与思考 1、动作电流（压）、返回电流（压）和返回系数的定义是什么 过电流继电器中，动作电流是使继电器动作的最小电流I dj；返回电流是使继电器返回的最大电流I fj；返回系数则定义为：I fj与I dj之比。 2、实验结果如返回系数不符合要求，你能正确地进行调整吗 3、返回系数在设计继电保护装置中有何重要用途 因继电特性，使得输入值在整定值附近小幅变化时，继电器输出则保持恒定，可有效地避免输出值来回跳变。 三、原理说明 DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电压继电器：当电压升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。 转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 四、实验设备 表1—1实验设备表 五、实验步骤和要求 实验参数电压值可用单相自耦调压器、变流器、变阻器等设备进行调节。实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。 1. 过电压继电器的动作电压和返回电压测试 a、选择ZB15型继电器组件中的DY—28c/160型过电压继电器，确定动作值为倍的额定电压，即实验参数取150V并进行初步整定。 b、根据整定值要求确定继电器线圈的接线方式 c、接线。检查无误后，调节自耦调压器，分别读取能使继电器动作的最小电压U dj及使继电器返回的最高电压U fj，记入表1－3并计算返回系数K f。返回系数的含义与电流继电器的相同。返回系数不应小于，当大于时，也应进行调整。 2.低电压继电器的动作电压和返回电压测试 a、选择ZB15继电器组件中的DY—28c/160型低电压继电器，确定动作值为倍的额定电压，即实验参数取70V并进行初步整定。 b、根据整定值要求确定继电器线圈的接线方式 c、接线，调节自耦调压器，增大输出电压，先对继电器加100伏电压，然后逐步降低电压，至继电器舌片开始跌落时的电压称为动作电压U dj，再升高电压至舌片开始被吸上时的电压称为返回电压U fj，将所取得的数值记入表1－3并计算返回系数。返回系数K f为: U fj K f =----- U dj 第一部分继电器特性实验 实验一电磁型电流继电器特性实验 一、实验目的 熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握其动作电流、返回电流及返回系数的整定计算方法。绘制电磁型电流继电器特性实验的原理接线图。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 2、动作电流、返回电流和返回系数的定义是什么？ 3、如果继电器返回系数不符合要求，如何正确地进行调整？ 三、原理说明 DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。 DL—20c继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态：常开触点闭合，常闭触点断开。 继电器的铭牌刻度值是按电流继电器两线圈串联时指示值等于整定值标注的；继电器两线圈并联使用时，整定值为指示值的2倍。 转动刻度盘上指针，可以改变游丝的作用力矩，从而改变继电器动作值。 四、实验设备 五、实验内容及步骤 开始实验前请认真学习本实验指导书最前面3页，正确使用实验台。 1、电流继电器动作电流和返回电流的测试 a、选择ZB07电流继电器组件中的DL—24C/2型电流继电器，确定动作值并进行初步整定。 本实验整定值为0.7A及1.6A。用长柄一字螺丝刀打开继电器透明塑料外壳，用手拨动指针，使指针指在其中一组实验值。 b、根据整定值确定继电器线圈的接线方式（串联或并联）；查表1－1。 c、按图1—1接线，请老师检查。确定自耦调压器旋钮指示输出零位，AB段线路阻抗在B 母线，两只船形开关“距离保护电源开关”“差动保护电源开关”均在关断状态，R1电阻在最大值。起动控制屏，“实验内容”旋钮打到“电流”档，手动合1QF，监视“系统电压”电压表，慢慢增大调压器输出电压，调节变阻器，增大输出电流，使继电器动作。读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－1(如果动作值整定值相差较大，按本节后面第（4）点所述方法进行调整。该工作应在老师指导下完成)；动作电流用I op表示。继电器动作后，反向调节自耦调压器及变阻器，减小输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I re表示，读取此值并记入表1—1，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K re表示 BeijingJiaotongUniversity 电力系统继电保护实验报告三段电流保护实验 姓名： 学号： 班级：电气1103 实验指导老师：倪平浩 一、电力系统继电保护实验要求 ①认真预习实验，保证在进实验室前，要掌握继电保护实验基础知识，熟悉继电保护实验环境。 要有一份详细的预习报告，预习报告必须认真写，须包含自己设计的实验电路。不得有相同的或者复印的预习报告。如果没有预习报告、预习报告雷同或者复印预习报告，则报告相同的同学都不得进入实验室做实验，回去重新预习，以后约时间做实验。 ②实验过程中要认真记录数据和实验中出现的问题，积极思考实验中的问题，可以讨论，但不能大声喧哗，不得做与实验无关的事情。 ③实验报告要认真写，要写出调试过程的问题，分析问题原因，和如何解决问题，不得抄袭。 ④保持实验室卫生，不得在实验室里乱丢弃垃圾。实验结束后，把实验桌周围的垃圾打扫干净。 二、电力系统继电保护常用继电器 1、电流继电器 电流继电器装设于电流互感器二次回路中，当电流大于继电器动作电流时动作，经跳闸回路作用于断路器跳闸。 结构图内部接线图 1．电磁铁2．线圈3．Z型舌片 4．弹簧5．动触点6．静触点 7．整定值调整把手8．刻度盘9．舌片行程限制杆 10．轴承 图13－1 DL-11型电流继电器结构图 动作原理： 如图13－1，当继电器线圈回路（图中2）中有电流通过时，产生电磁力矩，使舌片（图中3）向磁极靠近，但由于舌片转动时必须克服弹簧（图中4）的反作用力，因此通过线圈的电流必须足够大，当大于整定的电流值时（图中7、8），产生的电磁力矩使得舌片足以克服弹簧阻力转动，使继电器动作，接点闭合（图中5、6）。 电流继电器动作电流、返回电流、返回系数： 电气设备试验报告的格式 （2016版） XXXXXX公司编制 目录 1 规范性引用文件 (1) 2 术语和定义 (1) 3 基本规定 (2) 表1.1 同步发电机试验报告 (4) 表1.2 中频发电机试验报告 (13) 表2.1 高压交流电动机试验报告 (17) 表2.2 100KW及以上低压交流电动机试验报告 (24) 表2.3 100KW以下低压交流电动机试验报告 (30) 表3.1 直流发电机试验报告 (31) 表3.2 直流电动机试验报告 (37) 表4.1 1600kVA以上三相油浸式电力变压器试验报告 (43) 表4.2 1600kVA以上单相油浸式电力变压器试验报告 (55) 表4.3 1600kVA以上三相三圈有载调压油浸式电力变压器试验报告 (66) 表4.4 1600kVA以上单相油浸式自耦电力变压器试验报告 (84) 表4.5 1600kVA及以下油浸式电力变压器试验报告 (96) 表4.6 干式电力变压器试验报告 (106) 表4.7 油浸式电抗器试验报告 (115) 表4.8 干式电抗器试验报告 (125) 表4.9 消弧线圈试验报告 (129) 表5.1 油浸式电压互感器试验报告 (135) 表5.2 电容式电压互感器试验报告 (146) 表5.3 干式固体结构电压互感器试验报告 (157) 表5.4 油浸式电流互感器试验报告 (166) 表5.5 干式固体结构电流互感器试验报告 (183) 表5.6 套管式电流互感器试验报告 (194) 绝缘电流互感器试验报告 (206) 表5.7 SF 6 表6.1 SF 断路器试验报告 (221) 6 封闭式组合电器试验报告 (238) 表6.2 SF 6 气体含水量测试报告 (241) 表6.3 GIS密封性及SF 6 实验三功率方向继电器特性实验 一、实验目的 1．熟悉BG-10B系列功率方向继电器的实际结构、工作原理和基本特性。 2．掌握电气特性试验与整定方法。 三、实验原理 BG-10B系列功率方向继电器（包括BG-11B、12B、13B）应用于电力系统方向保护接线中，作为功率方向元件。其中BG-12B用于相间短路保护；BG-13B 用于接地保护；BG-11B是具有双方向接点的功率元件，用于平行线路横联差动保护中。由于BG-12B型功率方向继电器应用较为广泛，因此本实验指导书以BG-12B型为例详细介绍其试验方法，今后在实际工程中需对其他型号的功率方向继电器进行试验，可参照进行，方法相同。 功率方向继电器利用比较绝对值的原理构成。它由比较回路、滤波回路和触发回路组成。方块图见图1-1、原理图见图1-6。 1．比较回路：绝对值比较构成原理，见图1-2。 图1-1 方块图 图1-2 绝对值比较回路 由互感器TA1和整流桥VD1～VD4组成的工作回路，由互感器TA2和整流桥VD5～VD8组成的制动回路。互感器TA1和TA2的初级分别接入电流I Y和I L。由于TA1的电压线圈和TA2电压线圈同极性串联，TA1的电流线圈和TA2电流线圈反极性串联（如图1-2所示），I L为线路电流互感器TA的二次电流，它的值是不变的。TA1和TA2一次侧的电压绕组，通过移相回路，与电压互感器二次相接。因电压绕组的输入阻抗比移相阻抗小得多，所以电流I Y也可以看作近似不变。于是互感器TA1和TA2可按电流互感器分析，当互感器TA1和TA2的一次绕组分别通入电流I Y和I L时，它们产生的磁势在TA1是相加的，在TA2是相减的，于是在互感器TA1输出线圈以电流形式取出矢量和I Y+I L，在互感器TA2输出线圈以电流形式取出矢量和I Y- I L，二者分别经整流器VD1～VD4和VD5～VD8加以整流，然后进行绝对值比较。 从图1-3（a）中可看到φ=90°时，|?Y+ ?L|=|?Y-?L|； 从图1-3（b）中可看到φ>90°时，|?Y+ ?L|<|?Y-?L|； 从图1-3（c）中可看到φ<90°时，|?Y+ ?L|>|?Y-?L|。 当φ=90°或φ=-90°时，|?Y+ ?L|=|?Y-?L|，继电器处于边界动作状态。 电磁型电流继电器和时间继电器实验 电磁型电流继电器和时间继电器实验 一、实验目的 熟悉DL型电流继电器、DS—20系列时间继电器的实际结构、工作原理、基本特性；掌握电流继电器动作电流值及其相关参数的整定方法；掌握时间继电器时限的整定和试验调整方法。 二、预习与思考 1.电流继电器的返回系数为什么恒小于1？ 2.动作电流、返回电流和返回系数的定义是什么？ 三、原理说明 电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中，是瞬时动作的电磁型继电器。当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 继电器的铭牌刻度值是按照电流继电器两线圈串联时，标注的指示值等于整定值；若上述两线圈分别作并联，则整定值为指示值的2倍。 电流继电器内部接线图时间继电器内部接线图 DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作，是带有延时机构的吸入式电磁继电器。该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点，继电器内部接线如图： 当加电压于线圈两端时，衔铁克服弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在弹簧作用下，使衔铁和延时机构立刻返回原位。 从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过调整螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。 四、实验设备 车站信号自动控制实验报告 学院：电子信息工程学院 专业班级：信号1402 学生姓名：潘佳琪王嘉兴 学号：14212152 14212130 任课教师：岳强 目录 设计并搭建一个继电器自闭电路 (3) 要求 (3) 电路图 (3) 分析 (3) 实验器材 (4) 实验过程 (4) 实验总结 (4) 设计并搭建一个继电器时序逻辑电路，并利用每个继电器的一组节点带一个发光二极管实现循环跑马灯效果。 (5) 要求 (5) 电路图 (5) 分析 (6) 实验器材 (6) 实验过程 (6) 实验总结 (7) 设计并搭建一个继电器自闭电路 要求 采用3个继电器AJ、BJ和CJ，实现利用继电器AJ的两组线圈，其中一组线圈采用条件BJ↑使继电器AJ吸起，另一组线圈利用自身前接点AJ↑实现自闭并保持，同时增加条件（BJ↓&CJ↑）作为自闭电路的切断条件。 电路图 分析 当BJ吸起时，第一条支路导通，AJ吸起。AJ吸起时，CJ常态是落下的，第二条支路也导通，AJ保持吸起状态，此时，即使BJ落下也不致使AJ落下，实现自闭功能。当BJ落下且CJ吸起时，两条通路都被切断，满足要求。 实验器材 继电器3个，24V直流电源一个，导线若干（带鳄鱼夹） 实验过程 根据电路图连接实物，经过检查无误后接通开关，观察现象，可见A继电器吸起，将B继电器断开后A仍然吸起，使C继电器通电，A继电器落下。 实验总结 在实验过程中由于对继电器的实物不是很了解，我们在连接电路时没有考虑到C继电器需要负载的问题，没有连接A继电器的3,4 线圈，导致短路，我们立即断开了开关，在老师的指导下找出了问题并进行了改正。最终实现了自闭电路的连接。 网络高等教育《电力系统继电保护》实验报告 学习中心：奥鹏学习中心 层次：专科起点本科 专业：电气工程及其自动化 年级： 学号： 学生姓名： 实验一电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工 作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 过流继电器实验接线图 2.低压继电器实验接线图 低压继电器实验接线图 三、预习题 1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联，并联) 2. 动作电流（压），返回电流（压）和返回系数的定义是什么？ 答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。 2.使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。 四、实验内容 1．电流继电器的动作电流和返回电流测试 表一过流继电器实验结果记录表 2．低压继电器的动作电压和返回电压测试 表二低压继电器实验结果记录表 五、实验仪器设备 六、问题与思考 1．电流继电器的返回系数为什么恒小于1？ 答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。根据返回力矩的定义，返回系数恒小于1. 2．返回系数在设计继电保护装置中有何重要用途？ 答：返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。 3. 实验的体会和建议 电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。电流速断的保护的动作电流是按躲开线路末端最大短路电流整定的，一般只能保护线路首端。在下一条相邻线路短路时，电流继电器不启动，当外部故障切除后，不存在大的启动电流情况下可靠返回问题 实验二电磁型时间继电器和中间继电器实验 实验报告 课程名称： 实验项目： 实验地点： 专业班级： 学号： 学生姓名： 指导教师： 年月日 一、实验目的 1）了解继电器基本分类方法及其结构。 2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器，信号继电器等的构成原理。 3）学会调整、测量电磁继电器的动作值、返回值和计算返回系数。 4）测量继电器的基本特征。 5）学习和设计多种继电器配合实验。 二、实验内容 1、电流继电器特性实验 2、时间继电器特性实验 3、多种继电器配合实验 三、主要仪器设备 电流继电器、时间继电器、信号继电器多功能表、各种开关及指示灯 四、操作方法 1）电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验原理图如图2-2所示： 图2-2 电流继电器动作电流值测试实验原理图 实验步骤如下： （1）按图接线，将电流继电器的动作值整定为1.2A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。 （2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 （3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD亮）时的最小电流值，即为动作值。 （4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。 （5） 重复步骤（2）至（4），测三组数据。 （6） 试验完成后，使调压器输出为0V ，断开所有电源开关。 （7） 分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。 （8） 计算整定值的误差、变差及返回系数。 误差=[动作最小值—整定值]/整定值 变差=[动作最大值—动作最小值]/动作平均值%100 返回系数=返回平均值/动作平均值 2） 时间继电器特性测试实验 时间继电器测试实验电路原理接线图如图2-5 实验步骤如下： （1） 按图接好线路，将时间继电器的常开触电接在多功能表的“输入2”和“公共线”， 调整时间整定值，将静触点时间整定指针对准一刻度中心位置，例如可对准2秒位置。 （2） 合上三相电源开关，使用其时间测量功能（对应“时间”指示灯亮），使多功能 表时间测量工作方式选择开关位置“连续”位置，按“清零”按钮使多功能表显示清零。 （3） 先断开BK 开关，合上直流电源开关，再迅速合上BK ，采用迅速加压的方法测 量动作时间。 （4） 重复步骤（2）和（3），测量三次，将测量时间值记录于表2-4中，且第一次动 作时间测量不计入测量结果中。 （5） 试验完成后，断开所有电源开关 （6） 计算动作时间误差。 3） 多种继电器配合实验 过电流保护试验 该实验内容为将电流继电器、时间继电器、信号继电器、中间继电器、调压器、滑线变阻器等组合构成一个过电流保护。要求当电流继电器动作后，启动时间延时，经过一定时间后，启动信号继电器发信号和中间继电器动作跳闸（指示灯亮）。 实验步骤如下： ① 图2-6为多个继电器配合的过电流保护实验原理接线图。 ② 按图接线，将滑线变阻器的滑动触头放置在中间位置，实验开始后可以通过改 图2-5 时间继电器动作时间测试实验电路图原理图 电气信息学院 继电保护实验报告 实验内容： 实验二：LG_10系列功率方向继电器特性实验三：重合闸继电器特性 实验二 LG_10系列功率方向继电器特性实验 一、实验目的 1. 了解继电器的原理及构造（采用整流式原理，嵌入式结构） 2. 掌握继电器的检验方法（主要部分） 3. 掌握移相器和相位表的使用方法 二、结构原理 继电器的原理接线图如下： 三、实验步骤 1、按图接好实验电路 2、电流潜动和电压潜动的检查，要求电流和电压均无潜动 a、电流潜动：电压回路⑦、⑧端经20Ω电阻端接，电流回路⑤、⑥端子通 入额定电流5A，测量极化继电器线圈上的电压（即⑨、⑩端子上的电压），测得的电压应接近于0V（或不大于0.1v），如电压不为零，可调整电位器 Rp1使电压为零。 b、电压潜动：电流回路⑤、⑥端开路，在电压回路⑦、⑧端子加电压100v， 测量极化继电器线圈上的电压，测得的电压应接近于0v（或不大于0.1v），如电压不为0，可调整电位器Rp2，使电压为0。 反复调整电压及电流潜动，使极化继电器线圈上的电压均接近于0，然后突然加入及切除额定电流5A及额定电压100v，继电器接点不应有短时动作现象。 在电流回路开路情况下突然加入或切除(电压回路)100v，继电器触点同样要求不应有瞬时闭合现象。若发现触点有瞬时接通现象，可更换比较回路的电阻核电容，使制动回路电容放电时间常数不小于工作回路电容放电 时间常数。更换后应重新进行潜动调整。潜动调整结束后，将电位器锁紧。 3、动作区和最大灵敏角检查 在额定电流及额定电压下，用移相器改变电流和电压之间的相角，读出动作边界 的两个角度θ1和θ2(即继电器接点闭合和断开的两个边界交度)如图一 或图二所示，按下式求最大灵敏角： φm=(θ1+θ)/2 式中：θ1、θ2——加在继电器端子上的电流和电压之间的相角，电流 滞后电压时， 报告编号：YT-FS-8685-31 继电保护实验报告(完整 版) After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas. 互惠互利共同繁荣 Mutual Benefit And Common Prosperity 继电保护实验报告(完整版) 备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。文档可根据实际情况进行修改和使用。 电流方向继电器特性实验 一、实验目的 1、了解继电器的結构及工作原理。 2、掌握继电器的调试方法。 二、构造原理及用途 继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。 继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。利用连接片可将继电器的线圈串联或并联，再加上改变 调整把手的位置可使其动作值的调整范围变更四倍。 继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。 电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。 三、实验内容 1. 外部检查 2. 内部及机械部分的检查 3. 绝缘检查 4. 刻度值检查 5. 接点工作可靠性检查 四、实验仪器 1、微机保护综合测试仪 2、功率方向继电器 3、DL-31 型电流继电器 4、电脑、导线若干。 五、实验步骤 1、外部检查 检查 供配电技术实验报告 姓名黄展聪 学号 201303080607 班级电气1302 提交日期 2016.5 电磁型电压、电流继电器特性实验 （一）实验目的 1. 了解继电器基本分类方法及其结构； 2. 熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、 中间继电器、信号继电器等； 3. 学会调整、测量电磁型继电器的动作值、返回值，并计算返回系数； 4. 测量电磁型继电器的时间特性； 5. 了解多种继电器配合实验。 （二）电流继电器特性实验 电流继电器动作、返回电流值测试实验。 实验电路原理图如图2-2所示： 图2-2 电流继电器动作电流值测试实验原理图 实验步骤如下： （1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V （严格检查！），滑线电阻的滑动触头放在中间位置。 （2）检查接线无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。 - （3）慢慢调节调压器使电流表读数缓慢升高，靠近整定值附近时可调变阻器直到继电器动作，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。 （4）继电器动作后，再调节变阻器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。 （5）重复步骤（3）至（4），测三组数据。 （6）实验完成后，使调压器输出为0V，断开所有电源开关。 （7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。 （8）计算整定值的误差、变差及返回系数。 误差＝［动作最小值－整定值]／整定值 变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值 表2-1 电流继电器动作值、返回值测试实验数据记录表 （三）电流继电器动作时间测试实验 电流继电器动作时间测试实验原理图如图2-3所示：继保实验报告
