建筑施工图标准大全-课件(讲义PPT·精·选)
二级建筑师讲义 第十四章第五节施工图预算的编制

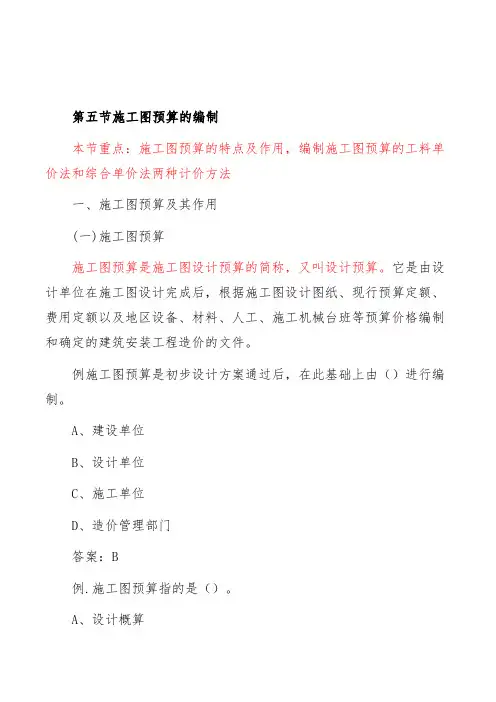

第五节施工图预算的编制
本节重点：施工图预算的特点及作用，编制施工图预算的工料单价法和综合单价法两种计价方法
一、施工图预算及其作用
(一)施工图预算
施工图预算是施工图设计预算的简称，又叫设计预算。它是由设计单位在施工图设计完成后，根据施工图设计图纸、现行预算定额、费用定额以及地区设备、材料、人工、施工机械台班等预算价格编制和确定的建筑安装工程造价的文件。
例施工图预算是初步设计方案通过后，在此基础上由（）进行编制。
A、建设单位
B、设计单位
C、施工单位
D、造价管理部门
答案：B
例.施工图预算指的是（）。
A、设计概算 B、修正概算
C、施工预算
D、设计预算
答案：D
(二)施工图预算的作用
在社会主义市场经济条件下，施工图预算的主要作用是：
1．施工图预算是设计阶段控制工程造价的重要环节，是控制施工图设计不突破设计概算的重要措施。
2．施工图预算是编制或调整固定资产投资计划的依据。由于施工图预算比设计概算更具体更切合实际，因此，可据以落实或调整年度投资计划。
3．在委托承包时，施工图预算是签订工程承包合同的依据。建设单位和施工单位双方以施工图预算为基础，签订承包工程经济合同。明确甲、乙双方的经济责任。
4．在委托承包时，施工图预算是办理财务拨款、工程贷款和工程结算的依据。建设银行在施工期间按施工图预算和工程进度办理工程款预支和结算。单项工程或建设项目竣工后，也以施工图预算为主要依据办理竣工结算。 5．施工图预算是施工单位编制施工计划的依据。施工图预算工料统计表列出了单位工程的各类人工和材料的需要量，施工单位据以编制施工计划，控制工程成本，进行施工准备活动。
6．施工图预算是加强施工企业实行经济核算的依据。施工图预算所确定的工程预算造价，是建筑安装企业产品的预算价格，建筑安装企业必须在施工图预算的范围内加强经济核算,降低成本,增加盈利。
7．施工图预算是实行招标、投标的重要依据。施工图预算是建设单位在实行工程招标时确定“标底”的依据，也是施工单位参加投标时报价的依据。
自考：02386土木工程制图,(知识点)讲义 第七章
第七章 房屋建筑施工图
第一节 概述
一、设计程序
建筑工程设计或室内装饰工程设计一般分成初步设计、技术设计、施工图设计三个阶段。
1．初步设计阶段：按甲方下达的任务书及所提供的资料，经实地查看、了解，设计出
总平面图，平、立、剖面图和施工概算。也称为方案设计。
2．技术设计（或称之为扩大初步设计）阶段：在初步设计基础上，进一步明确平、立
剖面图尺寸，建筑构造，选定各种构、配件和设备，以及解决水、暖、电之间产生的矛盾，
并为设备订货和施工做好准备.
3．施工图阶段：在完成技术设计的基础上，明确结构方案与构造设计，完成具体详尽
的建筑、结构、设备、电气等全部施工图纸，供施工单位进行施工。同时提供出各专业计算
书以及全部工程预算书。
二、建筑工程施工图的内容
建筑施工图按专业及其内容分类：施工图、结构施工图、室内设计施工图、设备施工图、
电气施工图、建筑工程设计或室内装饰工程设计标准图集
1．建筑施工图（简称建施图）应提供的图纸有总平面图，单个房屋的平、立剖面图和
建筑详图。特点：能够提供十分准确的建筑物的外形轮廓、大小尺寸、结构构造和材料做法。
2．结构施工图（简称结施图）主要是提供房屋建筑承受外力作用下的结构部分的全部
构造的图纸。它是影响建筑物寿命、质量好坏的重要图纸。
3．设备施工图（简称设施图）主要表示建筑物室内上水、下水、供暖、供煤气等管线
的平面布置情况和设备暗转情况。
4．室内设计施工图（简称室施图）：室内设计施工图主要用于表现室内设计的总体方案
和风格，主要包括平面、立面、剖面图和装修节点大样图等。
5．电气施工图(简称“ 电施” )
住宅建筑电气施工图主要表明的有接线原理与线路分布情况及安装要求。
6．建筑工程设计或室内装饰工程设计标准图集
为了加快房屋设计与施工的速度，提
高生产效率，设计中常选用不同规格的标
准作法图集。月前我国已有各种建筑工程
设计或室内装饰工程设计标准作法图集。
环保工程制图讲义
环保工程制图讲义

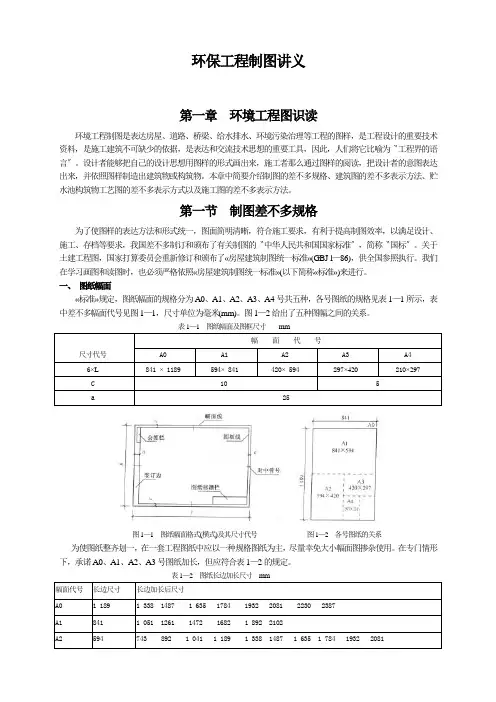

第一章 环境工程图识读
环境工程制图是表达房屋、道路、桥梁、给水排水、环境污染治理等工程的图样，是工程设计的重要技术资料，是施工建筑不可缺少的依据，是表达和交流技术思想的重要工具，因此，人们将它比喻为〝工程界的语言〞。设计者能够把自己的设计思想用图样的形式画出来，施工者那么通过图样的阅读，把设计者的意图表达出来，并依照图样制造出建筑物或构筑物。本章中简要介绍制图的差不多规格、建筑图的差不多表示方法、贮水池构筑物工艺图的差不多表示方式以及施工图的差不多表示方法。
第一节 制图差不多规格
为了使图样的表达方法和形式统一，图面简明清晰，符合施工要求，有利于提高制图效率，以满足设计、施工、存档等要求，我国差不多制订和颁布了有关制图的〝中华人民共和国国家标准〞，简称〝国标〞。关于土建工程图，国家打算委员会重新修订和颁布了«房屋建筑制图统一标准»(GBJ l—86)，供全国参照执行。我们在学习画图和读图时，也必须严格依照«房屋建筑制图统一标准»(以下简称«标准»)来进行。
一、 图纸幅面
«标准»规定，图纸幅面的规格分为A0、A1、A2、A3、A4号共五种，各号图纸的规格见表1—1所示，表中差不多幅面代号见图1—1，尺寸单位为毫米(mm)。图1—2给出了五种图幅之间的关系。
表1—1 图纸幅面及图框尺寸 mm
尺寸代号 幅 面 代 号
A0 A1 A2 A3 A4
6×L 841 × 1189 594× 841 420× 594 297×420 210×297
C 10 5
a 25
图1—1 图纸幅面格式(横式)及其尺寸代号 图1—2 各号图纸的关系
为使图纸整齐划一，在一套工程图纸中应以一种规格图纸为主，尽量幸免大小幅面图掺杂使用。在专门情形下，承诺A0、A1、A2、A3号图纸加长，但应符合表1—2的规定。
管道工程识图讲义(放大3)
管道工程识图与施工工艺
讲义
重庆大学继续教育学院建管系
王新阳
主要内容索引
课程内容提要
第一部分 管道识图
第一章 管道工程施工图的主要内容管道工程图的画法
§１－１管道工程施工图的主要内容
一、 基本图纸部分
一）、图纸目录
二）、设计与施工说明
三）、主要材料设备表
四）、平面图
五）、立（剖）面图
六）、系统图（轴侧图）
二、 详图部分
一）、节点放大图
二）、大样图
三）、标准图
§１－２ 管道工程图的制图标准与基本画法
一、 两个制图标准的简介
一）、暖通空调制图标准的简介
1、暖通空调制图用线型及线型的用途
2、暖通空调制图绘图比例
3、暖通空调管道代号 4、暖通空调工程水、气管道阀门及附件图例与作用
5、风管代号
6、风管阀门、附件图例及作用
二）、给排水制图标准简介
1、给排水工程绘图线型种类及线型用途
2、给排水工程常用绘图比例
3、给排水工程管道代号
4、给排水管道工程常用阀门、附件的图例及用途
二、暖卫管道工程施工图的基本画法
一）、管子管径的表示方法和在施工图上的标注方法
1、钢管管径的表示方法和在施工图上的标注方法
2、风管断面尺寸的表示方法和在施工图上的标注方法
二）、管道设备安装标高与管道坡度坡向的表示或标注
1、管道设备的安装标高
2、水管坡度坡向的表示方法
三）、管道入口及出口、管道系统及立管的编号
1、暖通工程系统的编号
2、给排水工程系统入口（引入管）、出口（排出管）及立管的编
号
四）、管道拐弯（或转向）在施工图上的画法
1、管道90°拐弯在施工图上的画法
2、管道小于90°拐弯在施工图上的画法 五）、管道连接在施工图上的画法
1、两根管道垂直相交形成三通连接的画法
2、四根管道在平面上垂直相交形成四通连接的画法
六）、管道交叉但不连接在施工图上的画法
1、平面图上管道交叉但不连接的画法
2、立面图上管道交叉但不连接的画法
七）、管道重叠在施工图上的画法
钢结构识图讲义及钢结构识图学习
1 钢结构识图培训讲义
第一章 识图基础
一、 投影及三视图
中国采用第一角投影法，三视图放置位置：
主视图（上左）、左视图（上右）、俯视图（下）
三视图在使用时不一定完整，可能只出现主视图和其他一个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：
左视图在主视图的右侧，表示站在主视图中物体的左侧向右看物体；
俯视图在主视图的下侧，表示从上向下看主视图中的物体。
看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、 剖面符号和断面符号
2 1. 断面符号
表示从符号处剖开看到的断面，不表示断面后方的其他东西；
2. 剖面符号
表示从符号处剖开看到的断面及断面后方的其他东西；
3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。
三、 索引符号及节点符号
1. 不带剖视方向的索引
左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。中的字母a表示参看节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：
2. 带剖视符号的索引
与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。
3
四、 对称符号
五、
焊缝符号*
1. 焊缝基本符号（常用）：表示焊缝横截面形状的符号
序号 名称 示意图 符号
1 卷边焊缝
2 I形焊缝
4 3
V形焊缝 4 单边V形焊缝
5 带钝边V形焊缝
带钝边单边V形焊缝
6 角焊缝
7 塞焊缝或槽焊缝
施工图审查常见疑难问题(讲义)
施工图审查常见问题及疑难问题
第一章 编制深度以及设计依据等
【问题1】施工图的设计说明内容不符合建设部 建筑工程设计文件编制深度规定 第条规定，缺少建筑物概况、负荷等级及其照度设计尺度等内容。
【办法】 建筑工程设计文件编制深度规定 第条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照 民用建筑工程电气施工图设计深度图样 04DX003执行。
【问题2】 设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。这样的图纸是否满足审图要求？
【办法】配电系统图中无导线型号及规格不是完整的系统图，不符合 建筑工程设计文件编制深度规定 第条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。遇到这样的情况，该如何处置？
【办法】审查中无法判断其设计是否正确，视为设计深度不敷。
【问题4】在设计说明中，用“本建筑物进行总等电位联结〞或“进出建筑物的各种金属管线应进行总等电位联结〞的一句说明，代替建筑物总等电位联结施工图设计。
【办法】总等电位联结是接地故障庇护的底子条件，也是建筑物防雷的重要办法。依据建设部颁布的 建筑工程设计文件编制深度规定 第条要求，施工图设计应绘出“建筑物总等电位联结平面图〞。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比方有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。
【办法】不允许，视为设计深度不敷。
【问题6】河北省 05系列建筑尺度设计图集 与国家建筑尺度设计图集要求不同之处，应以哪个图集为准。
【办法】尺度设计图集不同于设计尺度，尺度设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。如果图集违反设计尺度或者图集有错误，就不克不及采用。 【问题7】当国家尺度、行业尺度、处所尺度规定不一致时，该如何执行？
GB 50345-2012屋面工程技术规范 设计讲义
GB 50345-2012屋面工程技术规范
1 总 则
1．0．2 在本条中明确了本规范的适用范围。屋面工程应遵循“材料是基础、设计是前提、施工是关键、管理是保证”的综合治理原则，屋面工程设计与屋面工程施工的内容应从总体上涵盖了所有屋面工程的专项技术标准。
1．0．3 环境保护和建筑节能是我国的一项重大技术政策，关系到我国经济建设可持续发展的战略决策。屋面工程设计和施工应从材料选择、施工方法等方面着手，考虑其对周围环境的影响程度以及建筑节能效果，并应采取针对性措施。
3 基本规定
3．0．1 屋面工程应符合下列基本要求：针对屋面的使用功能及要求，把屋面当做一个系统工程来进行研究，同时考虑了我国的实际情况，建立屋面工程技术内在规律的理论，指导屋面工程的技术发展。
1 具有良好的排水功能和阻止水侵入建筑物内的作用；屋面排水可以减轻防水的压力，屋面防水又为排水提供了充裕的排除时间，防水与排水是相辅相成的。
2 冬季保温减少建筑物的热损失和防止结露；屋面大多数采用外保温构造，造成屋面的内表面大面积结露的可能性不大，结露主要出现在檐口、女儿墙与屋顶的连接处，因此对热桥部位应采取保温措施。
3 夏季隔热降低建筑物对太阳辐射热的吸收；
4 适应主体结构的受力变形和温差变形；
5 承受风、雪荷载的作用不产生破坏；屋面系统应具有足够的力学性能，使其能够抵抗由风力造成压力、吸力和振动，而且应有足够的安全系数。
6 具有阻止火势蔓延的性能；
7 满足建筑外形美观和使用的要求。
3．0．3 屋面工程设计应遵照“保证功能、构造合理，防排结合、优选用材、美观耐用”的原则。防排结合是屋面防水概念设计的主要内容。
3．0．4 屋面工程施工应遵照“按图施工、材料检验、工序检查、过程控制、质量验收”的原则。按图施工是保证屋面工程施工质量的前提。材料检验是保证屋面工程施工质量的基础。工序检查是保证屋面工程施工质量的关键。过程控制是保证屋面工程施工质量的措施。质量验收是保证屋面工程施工质量的条件。
房屋建筑学讲义2019标准赵西平给学生精品文档77页
第 1 页 第一篇 建筑设计
第1章 绪论
1.1 建筑发展概况
1.1.1 国外建筑发展概况
到20世纪20年代， “现代建筑”思潮美的设计原则具有以下共同特点：
（1）重视建筑的使用功能；
（2）承认建筑具有艺术与技术的双重性；
（3）认为建筑空间是建筑的实质，建筑设计是空间设计及其表现；
（4）主张创造建筑新风格，反对套用历史上的建筑形式；
（5）反对外加的建筑装饰，提倡建筑美应和使用功能、材料和结构相结合；
（6）重视建筑的经济性。
在建筑技术方面（1）使用混凝土和钢筋混凝土，铝、塑料并发明了电梯
（2）新结构不断涌现，如薄壳结构、折板合板、悬索结、
网架结构、筒体结构等。
1.1.2 中国古建筑发展概况
采用庑殿式屋顶，抬梁式木构架和斗拱，是唐代木结构建筑的范例（图1-13）。
图1-13 佛光寺大殿 7页
皇宫建筑规划严整，严格按礼制要求布局。
1.1.3 中国近现代建筑发展概况
1.2 建筑的构成要素与建筑方针
1.2.1 建筑的构成要素
构成建筑的基本要素是建筑功能、物质技术条件、建筑形象。
1.2.2 建筑方针
贯彻适用、安全、经济、美观的方针”。
1.3 建筑的分类和分级 12页
1.3.1 建筑的分类
（1）按使用性质分类：
1）民用建筑
2）工业建筑
3）农业建筑
（2） 建筑层数和高度分类
1）住宅按层数分类：
1~3层为低层建筑；
4~6层为多层建筑；
7~9层为中高层建筑；
10层及10层以上为高层建筑
2）公共建筑按高度划分
公共建筑及综合性建筑高度超过24m的为高层建筑，
建筑高度虽超过24m，但主体建筑为单层者，不属于高层建筑。
9~40层（最高100m）为高层建筑，40层以上的为超高层建筑。
1.3.2 民用建筑使用年限建筑等级
（1）设计使用年限
一级：100年以上，适用于重要的建筑和高层建筑。 第 2 页 二级：50~100年，适用于一般性建筑。
自考：02386土木工程制图,(知识点)讲义 第一章
第一章 制图的基本知识与技能
第一节 制图标准的基本规定
图样作为工程界共同语言，是用来进行信息交流的，规范性要求很高。为此，对于图纸、
图线、字体、作图比例以及尺寸标注等，国家标准均作了严格规定，每位制图者都必须严格
遵守。
房屋建筑制图统一标准（GB/ T50001- 2001) ：各相关专业的通用部分。
一、图纸幅面及格式
图纸幅面的基本尺寸规定有五种，其代号分别为 A0、A1、A2、A3 和 A4。
A0=2A1=4A2=8A3=16A4
各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定：
表 1. 1 幅面及图框尺寸（mm）
长边作为水平边使用的图幅称为横式图幅，短边作为水平边使用的图幅称为立式图幅。
一般 A0~A3 图纸宜横式使用，必要时也可立式使用。如图纸幅面不够，可将图纸长边加长，
但短边不宜加长，长边加长应符合规定。
在每张施工图中，为了方便查阅图纸，图纸右下角都有标题栏，每张图样都必须有标题。
会签栏则是各专业工种负责人签字区，一般位于图纸的左上角。
二、图线
线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等六种线型，其中有些
线型还分粗、中、细三种。
图线的宽度 b 可设为：0. 35mm、0. 5mm、0. 7mm、1. 0mm、1. 4mm和 2. 0mm。
先确定图样中所用粗线的宽度 b，再确定中线宽度为 0. 5b，最后定出细线 0. 25b 的宽度。
粗、中、细线形成一组，叫做线宽组。同一图样中，相同比例的各图样线宽应一致。
画图时应注意：单点长画线或双点长画线的两端不应是点，点画线与点画线交接或点画
线与其他图线交接时，应是线段交接。虚线与虚线交接或虚线与其他图线交接时，应是线段
交接。虚线为实线的延长线时，不得与实线连接。
三、字体
图样及说明中的汉字宜采用长仿宋体；拉丁字母、阿拉伯数字与罗马数字的字高不小于
2. 5mm，如写成斜体字，其斜度应是从字的底线逆时针向上倾斜 75° ，字高与字宽和直体字
市政公用工程造价管理--一级建造师考试辅导《市政公用工程管理与实务》第二章第二节讲义1
正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)
建设工程教育网
/ 1 一级建造师考试辅导《市政公用工程管理与实务》第二章第二节讲义1
市政公用工程造价管理
1K420020 市政公用工程造价管理
1K420021 掌握施工图预算的应用
建设项目施工图预算（以下简称施工图预算）是建设工程项目招投标和控制施工成本的重要依据。本条文简要介绍施工项目应掌握的施工图预算及其应用要点。
一、施工图预算组成
（一）施工图预算的种类
1.建设项目施工图总预算。由组成建设项目的各个单项工程综合预算和相关费用组成。
2.单项工程综合预算。由构成该单项工程的各个单位工程施工图预算组成。
3.单位工程施工图预算。单位工程预算包括建筑工程预算和安装工程预算。
（二）施工图预算编制形式与组成
l.三级预算编制形式由建设项目施工图总预算、单项工程综合预算、单位工程施工图预算组成。
2.当建设项目只有一个单项工程时，应采用二级预算编制形式，二级预算编制形式由建设项目施工图总预算和单位工程施工图预算组成。
二、施工图预算的编制方法
（一）施工图预算的计价模式
1.定额计价模式。
2.工程量清单计价模式。企业自主报价。
（二）施工图预算编制方法
1.工料单价法。具体可分成预算单价法、实物法。
2.综合单价法。依据综合内容不同，还可分为全费用综合单价和部分费用综合单价。我国目前推行的建设工程工程量清单计价其实就是部分费用综合单价，单价中未包括措施费、规费和税金。
1K420022
掌握市政公用工程工程量清单计价的应用
一、工程量清单计算有关规定
1.全部使用国有资金投资或国有资金投资为主的大中型建设工程应执行《清单计价规范》规定。
3.《清单计价规范》规定，采用工程量清单计价的建设工程造价由分部分项工程费、措施项目费、其他项目费和规费、税金组成。
