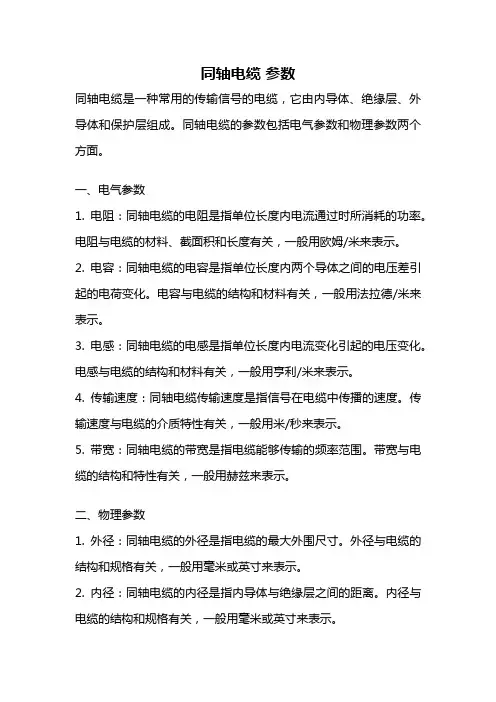

同轴电缆 参数
同轴电缆参数同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和保护层组成。
同轴电缆的参数包括电气参数和物理参数两个方面。
一、电气参数1. 电阻：同轴电缆的电阻是指单位长度内电流通过时所消耗的功率。
电阻与电缆的材料、截面积和长度有关，一般用欧姆/米来表示。
2. 电容：同轴电缆的电容是指单位长度内两个导体之间的电压差引起的电荷变化。
电容与电缆的结构和材料有关，一般用法拉德/米来表示。
3. 电感：同轴电缆的电感是指单位长度内电流变化引起的电压变化。
电感与电缆的结构和材料有关，一般用亨利/米来表示。
4. 传输速度：同轴电缆传输速度是指信号在电缆中传播的速度。
传输速度与电缆的介质特性有关，一般用米/秒来表示。
5. 带宽：同轴电缆的带宽是指电缆能够传输的频率范围。
带宽与电缆的结构和特性有关，一般用赫兹来表示。
二、物理参数1. 外径：同轴电缆的外径是指电缆的最大外围尺寸。
外径与电缆的结构和规格有关，一般用毫米或英寸来表示。
2. 内径：同轴电缆的内径是指内导体与绝缘层之间的距离。
内径与电缆的结构和规格有关，一般用毫米或英寸来表示。
3. 绝缘层厚度：同轴电缆的绝缘层厚度是指绝缘层的厚度。
绝缘层厚度与电缆的结构和规格有关，一般用毫米或英寸来表示。
4. 外层护套：同轴电缆的外层护套是指保护电缆的外部层。
外层护套可以是金属或非金属材料，一般用聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。
5. 阻燃性能：同轴电缆的阻燃性能是指电缆在火灾发生时的阻燃能力。
阻燃性能与电缆的材料有关，一般用阻燃等级来表示，如阻燃等级为B1级、B2级等。
同轴电缆的参数对于信号传输和电缆选择都有重要的影响。
在实际应用中，根据不同的传输需求和环境条件，选择合适的同轴电缆参数可以更好地满足信号传输的要求。
因此，了解和理解同轴电缆的参数对于工程师和用户来说是非常重要的。

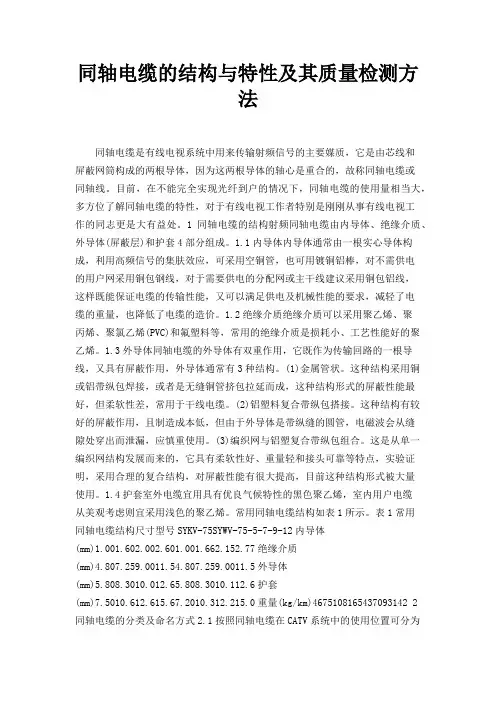

同轴电缆的结构与特性及其质量检测方法
同轴电缆的结构与特性及其质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。
目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。
1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体(屏蔽层)和护套4部分组成。
1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。
1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯(PVC)和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。
1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。
(1)金属管状。
这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。
(2)铝塑料复合带纵包搭接。
这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。
(3)编织网与铝塑复合带纵包组合。
这是从单一编织网结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点，实验证明，采用合理的复合结构，对屏蔽性能有很大提高，目前这种结构形式被大量使用。
1.4护套室外电缆宜用具有优良气候特性的黑色聚乙烯，室内用户电缆从美观考虑则宜采用浅色的聚乙烯。
常用同轴电缆结构如表1所示。
表1常用同轴电缆结构尺寸型号SYKV-75SYWV-75-5-7-9-12内导体(mm)1.001.602.002.601.001.662.152.77绝缘介质(mm)4.807.259.0011.54.807.259.0011.5外导体(mm)5.808.3010.012.65.808.3010.112.6护套(mm)7.5010.612.615.67.2010.312.215.0重量(kg/km)4675108165437093142 2同轴电缆的分类及命名方式2.1按照同轴电缆在CATV系统中的使用位置可分为3种类型(1)干线电缆：其绝缘外径一般为9 mm以上的粗电缆，要求损耗小，柔软性要求不高。
