LED升压、升降压的驱动恒流IC推荐一

合集下载

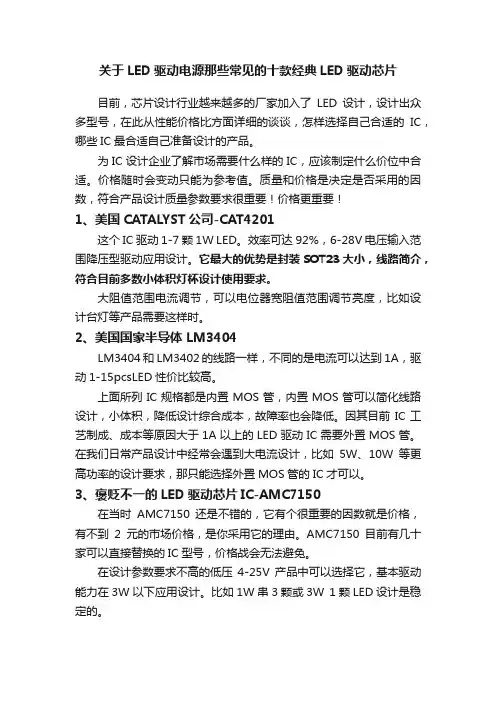

关于LED驱动电源那些常见的十款经典LED驱动芯片

关于LED驱动电源那些常见的十款经典LED驱动芯片目前，芯片设计行业越来越多的厂家加入了LED设计，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。

为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。

价格随时会变动只能为参考值。

质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要！价格更重要！1、美国CATALYST公司-CAT4201这个IC驱动1-7颗1W LED。

效率可达92%，6-28V电压输入范围降压型驱动应用设计。

它最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。

大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。

2、美国国家半导体 LM3404LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。

上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。

因其目前IC工艺制成、成本等原因大于1A以上的LED驱动IC需要外置MOS管。

在我们日常产品设计中经常会遇到大电流设计，比如5W、10W等更高功率的设计要求，那只能选择外置MOS管的IC才可以。

3、褒贬不一的LED驱动芯片IC-AMC7150在当时AMC7150还是不错的，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。

AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。

在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。

比如1W串3颗或3W 1颗LED设计是稳定的。

4、欧洲Zetex公司-ZXLD1350这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V 电压降压恒流驱动1-7psc LED，线路简洁实用。

设计时Rs要紧靠IC 避免供电电压大幅度不动，这样会影响恒流效果。

士兰微电子降压升压升降压模式的LED驱动芯片 SD42560 说明书

元器件选择
1. 输入电容选择输入电容在功率管导通的时候提供脉冲电流，功率管截止的时候电源对电容充电，由此来保
持输入电压的稳定性。在开关频率处，输入电容阻抗要比输入源阻抗小，以避免高频开关电流从输入源流入。输入电容建议使用大于 10μF 的电容，这样可以更好的减小从输入源抽出的峰值电流并且减小输入开关噪声。布板时输入电容尽可能离输入脚近一些。
5. PCB 布版注意事项合理的 PCB 布局对于最大程度保证系统稳定性以及低噪声来说很重要。使用多层 PCB 板是
避免噪声干扰的一种很有效的办法。SW 端处在快速开关的节点，所以 PCB 走线应当尽可能的短，另外芯片的 GND 端应保持尽量良好的接地。
布板时需要注意，电感应当距离 SW 管脚尽可能的近一些，否则会影响整个系统的效率。另外一个需要注意的事项是尽量减小 RS 两端走线引起的寄生电阻，以保证采样电流的准确。
2. 输出电容选择在 LED 两端并联一个电容可以减小输出电压纹波，从而减小 LED 的纹波电流，同时保证环路
稳定性。当然这个电容并不会影响工作频率和效率，但是通过减小 LED 上电压上升的速率，会增加启动时间。输出电容越大，LED 上的电流纹波越小。在开关频率处，输出电容阻抗应该是个低值。SD42560 应用中建议使用 2.2μF 或者更大的电容。
制在 2.5A 左右。
4. 抖频功能 SD42560 内置抖频功能，可以改善系统的 EMI 特性。内部振荡频率在一个很小的范围内进行
抖动，减小在单一频率的对外辐射，从而使得 EMI 设计简单化。
5. 输出过压保护在升压或升降压模式下，如果LED开路，采样电阻RS上的压降为零，芯片会正常操作，并且
峰值电流接近限流值。此时如果不采取保护措施，SENSE+端电压会不断升高，导致内部功率管或外部元器件击穿损坏。芯片内部OVP模块监测SENSE+端电压，当其电压超过 40V，功率管关断，芯片停止操作，保证了芯片的安全。

LNK6933D降压型LED恒流驱动IC芯片

然后根据 TOVP 时间来计算 ROVP 的电阻值，公式如下：
ROVP ≈ 15×TOVP ×106 (KΩ) 保护功能
LNK6933D 内置多种保护功能，包括 LED 开路/短路保护，CS 电阻短路保护，VCC 欠压保护，芯片温度过热调节等。当输出 LED 开路时，系统会触发过压保护逻辑并停止开关工作。当 LED 短路时，系统工作在约 5KHz 低频，CS 关断阈值降低到 200mV，所以功耗很低。当有些异常的情况发生时，比如 CS 采样电阻短路或者变压器饱和，芯片内部的快速探测电路会触发保护逻辑，系统马上停止开关工作。系统进入保护状态后，VCC 电压开始下降；当 VCC 到达欠压保护阈值时，系统将重启。同时系统不断的检测负载状态，如果故障解除，系统会重新开始正常工作。
CS
功能描述内置高压功率管漏极
电流采样端
-1-
电路方框图
LNK6933D
最大额定值
项目
电源脚最大电流内部高压 MOS 管漏源峰值电压电流采样端电压开路保护电压调节端
功耗
符号 Icc_max
DRAIN
CS ROVP
PDMAX
DIP
范围 5
－0.3～500 －0.3～6 －0.3～6 0.9
前沿消隐时间功率管关断延时
输出短路
最小退磁时间最大退磁时间最大开通时间 ROVP 引脚电压
功率管导通电阻功率管击穿电压
功率管漏电流
过温调节
VGS=15V VGS=0V VGS=0V
IDS=0.4A IDS=250μA VDS=500V
最小
388 500
典型
17 14 9 120 100
400 200 350 200

LED 驱动常用IC

多应用于GU10/ E27射灯与照明电源
低压同步降压类: QX5241/ SD42509/ PT4115/ PAM2862/ QX3100/ T6333/ AMC7150
QX7135/ QX7136/ QX9920
多应用于MR16射灯或低压照明产品
升压IC: MC34063/ AMC3202/ TPS61161/ QX2301/ QX2305/ QX3400/ DD211/DD212
充电管理IC: QX4054
LED保护IC: SMD602/ AMC7169
大电流IC: SMD736/ AX2003 ---------输出3A电流.
低压小电流输出: TM1801/ TM1802---------小于50 mA
高压小电流输出: HV9921/ HV9922/ HV9923/ HV9925------小于50 mA
SMD802 恒流内置型LED日光灯电源
充电管理IC: QX4054
LED保护IC: SMD602/ AMC7169
路灯太阳能类: LM3402/ LM3404/ PAM2842/ QY320/ AMC7140
洗墙灯舞台灯类: DD311/ DD312/ DD313/ DM412/ DM413
护栏管交通灯类: DM134/ DM135/ DM136
显示屏类: DM134/ DM114/ DM11C/ 74HC245/ 74HC595/ QX62726 /MBI5024/MBI5026
大电流IC: SMD736/ AX2003 ---------输出3A电流.
低压小电流输出: TM1801/ TM1802---------小于50 ห้องสมุดไป่ตู้A

TAC2305升压恒流IC

Preliminary
Preliminary
Preliminary
Preliminary
通过储能电感的最大电流为I
LMAX =250／R
CS
(mA)，通过LED的平均电流ILED约为3R×I
LMAX。

Rcs
阻值不同，就可设置通过LED的驱动电流，R CS越小，驱动电流越大。

R
CS
的选择公式如下：
Rcs=250mV
（I LED+0.5×I L）
I LED为通过LED灯的电流；I L为通过电感L的峰值电流
例如：I L＝150mA I LED=500mA 则R CS=0.43Ω
RC和CC的选用
RC和CC为补电容和电阻，通常在工作频率高才使用。

MOSFET的选用
首先要考虑MOS管的耐压，一般要求MOS管的耐压高于输出电压2倍。

其次，根据驱动LED灯电流的大小，选择MOS管的I DS最大电流。

一般情况下，应选用MOS管的I DS最大电流是LED灯驱动电流的5倍以上。

另外,MOS管的内阻要小，以减小在MOS管上的功率损耗；MOS 管的R DS应小于0.3欧以下，LED驱动电流越大；R DS应越小，R DS越小，变换效率越高。

包装。

OC4001高精度、高效率升降压型LED恒流驱动器

典型应用电路图图1 OC4001高精度升降压恒流驱动应用概述 OC4001 是一款宽输入输出电压范围的高精度、高效率的升降压型LED 恒流驱动控制芯片。

OC4001采用电流模闭环控制方式，可实现高精度的恒流驱动。

OC4001工作频率可通过外接电容调整。

OC4001内置逐周期限流保护，软启动，过温保护等功能，保证系统可靠性。

OC4001内置调光脚，可通过CE 脚加PWM 信号进行LED 灯调光。

OC4001采用公司创新的专利电路架构，具有稳定可靠、动态响应快等优点，并能实现高精度、高效率升降压恒流驱动。

OC4001采用SOP8封装。

特点升降压LED 恒流驱动高恒流精度：片内1% 优异的母线和负载调整率宽输入电压范围：5V~100V 输出电流3A 以上高效率：可高达93%工作频率可调智能过温保护软启动内置VDD 稳压管应用LED 汽车灯LED 摩托车、电动车灯 LED 照明 LED 背光封装及管脚分配管脚定义管脚号管脚名描述1 FOSC 频率设置脚，接电容设置开关频率2 VDD 芯片电源3 GND 芯片地4 CE芯片使能，高电平有效；可做PWM调光脚。

5 CC 频率补偿脚，接电容。

6 VCS 输出电流检测脚7 GATE 接外部MOS管栅极8 ILM 功率管电流限流检测脚内部电路方框图DRVILMCE极限参数（注1）符号描述参数范围单位VDD VDD端最大电压 5.5 V-0.3~VDD+0.3 VV MAX CE、DRV、CC、ILM、FOSC和VCS脚的电压P SOP8SOP8封装最大功耗0.8 WT A工作温度范围-20~85 o CT STG存储温度范围-40~120 o CT SD焊接温度范围（时间小于30秒）240 o CV ESD静电耐压值（人体模型）2000 V注1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。

而工作在以上极限条件下可能会影响器件的可靠性。

常用LED恒流驱动电源IC介绍

常用LED恒流驱动电源IC介绍AMC7135：为一款恒流驱动IC，电压范围是2.7-6V，电流最高可达380MA，可驱动1W／3W等LED。

现主要用于大功率手电筒／矿灯以及各种灯饰上。

AMC7150：恒流驱动IC，电压范围是4-40V，电流最高可达1.5A，可应用于各种射灯／台灯以及其它灯饰上。

A702：是一款定电流 LED 驱动 IC，提供六通道可调整之纯直流稳流器，可经由外部电阻之设置调整输出电流介于5～40mA 之间。

6V～50V 的输入电压范围可满足多种应用场合，以及高达 75V 的输出级耐压，可驱动多颗串连之 LED，最多可达 35 颗。

QFN-3×3极薄的包装，非常适合用于 LCD 背光产品。

A703：电压6-50V；电流20-150mA。

A705：电压2.7-12V，电流200-240MA。

AMC7110／7111／7113／7114：电压2.7-6V，电流分三路／四路可调，PWM控制的。

管脚直接接LED，可应用于彩屏手机／MP3／MP4／PDA等各种手持式产品上。

AMC7111 MSOP-8封装，并联式恒流白光驱动升压IC，可驱动4个LED灯，主要应用于2.4寸的TFT屏。

AMC7124：电压2.7-6V，电流可调120／240／360MA。

应用于各种手机／数码相机／摄像机等的闪光灯白光驱动。

AMC3202：可升可降压IC，电压2.7-40V，自带散热片，电流可达1.5A，应用于不同尺寸TFT屏背光电路。

AMC7140：可调光IC，电压范围5-60V，电流可达到500MA，PWM控制，可应用于各种可调光台灯／路灯等，与AMC3202一起可驱动大型电视或显示器背光源。

AMC7160：最大驱动电流2A。

输入85-265V。

目前该颗主要用于大功率LED照明灯饰AMC7169：保护IC，保护1W的LED。

HV9910：LED恒流驱动IC，10mA--1A可调恒定电流，输入电压8--450V，开关式可升压，可降压，可调光。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

LED升压、升降压的驱动恒流IC推荐一
宝剑锋从磨砺出，梅花香自苦寒来；此句是中国流传下来的一句古训，喻为如果想要取得成绩，获取成就，就要能吃苦，勤于锻炼，这样才能靠自己的努力赢得胜利。

各个行业皆是如此。

在电源网论坛里，就存在
这样一些人，他们时常能DIY出被网友们称之为的经典设计，出于大家能够共同学习的目的，小编抓住了难得的机会，整理了这些经典帖，供分享学习。

今天小编与您分享的同样是来自文子的精华帖。

--------小编语。

在LED产品设计中经常会用到升压或升降压线路设计，变压器可以升压设计但是效率较低，未来低压还是线路器件直接升压转换为主，效率高、体积小巧可靠。

市场主要升压LED驱动恒流IC应用在手持式设备、蓄电池中蓄产品中。

比如干电池、镍氢电池升压；锂电池升降压；汽车蓄电池主灯升压；户外离网照明和
灯带式方式解决级联供电压差问题等方面。

本文将主要介绍升压和升降压驱动IC及设计中需要注意的问题。

TI 美国德州仪器公司TPS61165 LED升压转换器
具备40V、1.2A集成开关的高亮度LED驱动器，该产品可驱动多达三个串联1W LED。

新型TPS61165器件具备优异的高性能特性以及3V~18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。

TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。

数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。

此外，该转换器还具有多种内置保护特性，如LED开路保护、软启动、过流限制以及过温保护等。

除了能够驱动照明LED之外，TPS61165还可驱动背光LED，支持宽度达9英寸的多媒体显示屏，从而满足超级移动PC、LCD 电子相框、工业激光二极管或医疗以及
工业照明等应用的需求。

基本参数:
接受3-18V输入电压，最高升压38V电压值，输出最多可以10 LEDs，低的200mV反馈参考电压值，精准2%电流驱动误差，内置1.2A MOSFET ，工作在1.2MHz 开关频率转换点，高达90%转换效率，封装2mm*2mm*0。

8mm 6-pin QFN超小体积。

上图是5V升压驱动3pcs 1W LED参考典型设计参考。

经计算封装符合这款功率范围，线路需要增加驱动功率，可通过PCB增加散热面积。

上图给出了PWM灰度调节设计参考，因其电感方式升压设计不适合高速灰度调节，故频率范围在200Hz 左右比较合适；也不建议低于100Hz，低于100Hz低灰阶时人眼睛会观察到闪烁。

开、关待机状态可以通过CTRL口操作。

上图是TPS61165供电12V倍压驱动6pcs LED，350mA参考设计线路。

在目前可以达到这个升压参数IC 中，要属这款IC线路最简洁，属于行业前沿器件IC。

上图是升降压设计参考，在平时产品设计中经常会遇到供电电压有起伏现象，比如蓄电池充电前和放电后电压是不一样的，正好落在需要驱动的LED正向电压值中间，此款IC就能很好的解决此升降压问题！
TI 美国德州仪器公司TPS61160 和TPS61161 LED升压转换器
两款器件都集成了0.6A的电流开关，目标应用为具有小型显示屏的便携式应用与电池供电型应用，如便携式游戏机、GPS系统以及智能电话中的3英寸或4英寸小型LCD显示屏背光技术。

TPS61160 能驱动多达6个LED，支持26V LED开路保护；而TPS61161则能驱动多达10个LED，支持38V LED开路保护。

亮度不仅可通过单线数字接口或PWM信号进行调节，还能通过模拟调光来消除噪声。

2.7Vto18V电压范围输入TPS61160最高升压26V驱动6pcs LED，电流500mA以内；同样的输入电压TPS61161最高升压38V驱动10pcs LED电流500mA以内。

200mV 反馈参考电压，2%恒流电流误差范围，90%工作效率，2mm*2mm*0.8mm 6-pin QFN小体积封装。

上图是TPS61161升压驱动10颗LED参考设计原理图，线路电流是20mA。

按规格书70°芯片温度计算这款线路设计不加散热器可以驱动到100mA电流负载，如你的设计要大于这个电流值就需要在PCB上面增加适当的散热面积；350mA电流需要将IC设计到铝基板上面，大概需要散掉1W左右热量，不建议设计这么大功率。

上图是TPS61160，2-5V升压驱动6颗LED参考设计原理图，线路电流是20mA。

按规格书70°芯片温度计算这款线路设计不加散热器可以驱动到200mA电流负载，如你的设计要大于这个电流值就需要在PCB 上面增加适当的散热面积，350mA电流需要将IC设计到铝基板上面，大概需要散掉0.68热量，勉强可以接受。

开、关待机状态可以通过CTRL口操作。

美国Supertex超科公司AT9933
Supertex公司推出AT9933，一款变频脉宽调制控制器集成电路，适用于采用低噪音升压拓扑控制LED，可以自动降低和升高输入电压。

AT9933额定可在达到125摄氏度下工作和符合AEC-Q100标准，使这款产品非常适用于汽车LED照明应用。

AT9933采用滞后性电流控制来调整输入和输出电流，对输入浪涌有优秀的免疫性而不需要复杂环路补偿和处部元件。

输入和输出电流控制还提供内在短路和输入低压情况下保护。

AT9933的宽输入电压范围和工作温度达到125度，使这款式产品在汽车应用驱动LED灯的理想解决方案。

随着汽车生产商认识到采用LED的优点后，Supertex公司就在市场上推出最有效和最可靠的驱动器IC。

上图书AT9933升压驱动线路参考设计，线路比较创新，红色线段是IC工作上电电流示意图，蓝色是放电电流方向。

双向电流IC都可以检测监控，并相互牵制。

超科一贯的外置MOS管的设计理念，可以设计较高功率LED应用产品。

上电:D2→L1→C1→D1→Rcs1倍压充电，IC检测Rcs1电阻电压判断充电是否完成。

放电:C1→Q1→Rcs2→LED和D3→L2，因充电时C1电压是左正右负，电流从Q1这边流出，D1、D2均被反置，IC检测Rcs2电压判断电流是否达到LED预设值，达到驱动电流值后会关闭Q1，L2、D3、D1会继续维持电流存在，等待下一回合。

上样品板参数:
输入电压:9。

0 VDC- 16 VDC；输出电压:28 V 最大；
输出电流:350mA +/-5%；
涟波输出:典型的5%；
转变频率:430KHz (13。

5 V 输入)300 KHz (9。

0 V 输入)500 KHz (16。

0 V 输入)；效率:80%(在13。

5 V 输入)；
输出电压保护:33 V钳位输出电压；
输出短路保护:包括; 极限浪涌电流350mA；
LED极性颠倒保护:-20 V最大；
最大输入界限:1.9 A；
PWM 灰度调节: 1.0 KHz 。
