光电式传感器的组成原理
光电式传感器的工作原理
光电式传感器的工作原理
1.光源：光电式传感器通常使用红外线、激光等辐射源作为光源。
光源会发出一定频率的光信号，这些光信号对于人眼来说是不可见的。
红外线常用于室内和低功耗的应用，而激光则常用于需要高精度和长距离检测的应用。
2.物体：需要检测的物体也是光电式传感器工作的重要组成部分。
物体通常是被检测的目标，它可以反射、散射或吸收光信号，将光信号转换为电信号。
3.光电元件：光电元件是光电式传感器中最核心的部分。
它是将光信号转化为电信号的关键部件。
光电元件通常包括光敏电阻、光敏二极管、光敏三极管、光敏电容等。
其中最常用的是光敏电阻。
首先，光源发出光信号，经过透镜和反射镜的反射，最终照射到物体上。
物体可能会对光信号进行反射、散射或吸收。
当光信号经过物体后，会进入光电元件。
光电元件根据物体的反射、散射或吸收特性，将光信号转换为相应的电信号。
最后，电信号会传输到光电式传感器的电路中进行处理和分析。
根据电信号的变化和特征，我们可以判断物体的位置、速度、颜色等信息。
总结起来，光电式传感器的工作原理是通过光源将光信号照射到物体上，物体将光信号转化为电信号，光电元件将电信号进行处理和分析，从而实现对物体位置、速度、颜色等信息的检测。
光电式传感器在自动化控制和安全监测中有着广泛的应用，为我们的生活带来了便利和安全。
光电式传感器工作原理
光电式传感器工作原理
光电式传感器利用光电效应的原理来感知物体的存在或测量物体的位置、距离等信息。
其工作原理如下：
1. 光电效应：光电效应是指当光线照射到某些物质表面时，能够使物质中的电子获得足够的能量从而从原子或分子中脱离出来。
这些脱离的电子称为光电子。
2. 光电传感器结构：光电式传感器通常由光源、探测器和信号处理电路组成。
光源一般为发光二极管（LED）或激光二极管（LD），用来发射光束。
探测器一般为光敏元件，如光敏电阻、光敏二极管、光电二极管等，用来接收光束。
信号处理电路则用来处理探测器接收到的光强信号，并将其转化为电信号输出。
3. 功能原理：光电式传感器的工作原理可以分为两种不同的方式。
- 光电隔离式：光源和探测器分别位于传感器的两侧，通过
光束在两侧之间的遮挡来感知物体的存在。
当物体遮挡了光束，探测器接收到的光强就会减弱，从而触发传感器输出信号。
这种方式常用于物体检测、计数和测量等应用。
- 反射式：光源和探测器位于同一侧，通过物体对光线的反
射来感知物体的存在或测量物体的位置。
当光束照射到物体上并反射回探测器时，探测器接收到的光强会发生变化，从而触发传感器输出信号。
这种方式常用于物体的位置检测和距离测
量等应用。
总的来说，光电式传感器利用光电效应，通过光源和探测器的组合来感知物体的存在或测量物体的位置、距离等信息。
不同的工作方式可以适用于不同的应用场景。
光电传感器的工作原理
光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的器件，它在现代科技中起着重要的作用。
光电传感器的工作原理是基于光电效应和电子器件原理的。
光电效应是指当光照射到物质表面时，光子能量被物质吸收后，电子从物质的价带跃迁到导带，形成电流的现象。
而光电传感器的关键部件就是光敏元件，它能够将光信号转化为电信号。
光电传感器通常由光敏元件、信号处理电路和输出电路组成。
光敏元件是光电传感器的核心部件，常见的光敏元件有光电二极管、光敏电阻、光电管等。
这些光敏元件在光照射下会产生电流或者电阻的变化，从而实现光信号的转换。
信号处理电路负责对光敏元件输出的电信号进行放大、滤波和处理。
它能够将微弱的光信号转化为可靠的电信号，以便后续的分析和控制。
输出电路将经过信号处理的电信号转化为可用的输出信号。
根据不同的应用需求，输出电路可以是开关型、摹拟型或者数字型。
开关型输出电路通常用于检测物体的存在与否，摹拟型输出电路用于测量光强或者光功率，而数字型输出电路则可以输出数字信号，方便与其他设备进行通信。
光电传感器的工作原理可以通过以下实例进行说明。
假设我们需要设计一个光电传感器用于检测物体的存在与否。
我们可以选择一款光电二极管作为光敏元件，并将其连接到一个信号处理电路和一个开关型输出电路。
当物体挨近光电传感器时，光电二极管会受到物体反射的光照射，产生电流。
这个电流经过信号处理电路放大后，会使得开关型输出电路闭合，输出一个逻辑高电平。
而当物体离开光电传感器时，光电二极管再也不受到光照射，电流减小，开关型输出电路断开，输出一个逻辑低电平。
通过这种方式，我们可以利用光电传感器来检测物体的存在与否。
这种工作原理的光电传感器在工业自动化、机器人技术、安防监控等领域得到了广泛的应用。
总结起来，光电传感器的工作原理是基于光电效应和电子器件原理的。
光敏元件将光信号转化为电信号，信号处理电路对电信号进行处理，输出电路将处理后的信号转化为可用的输出信号。
《传感器技术与应用》课件第七章光电式传感器
05
光电式传感器的优缺点 与发展趋势
光电式传感器的优点
测量精度高
非接触测量
光电式传感器采用光信号作为测量媒介， 具有较高的测量精度和灵敏度，能够实现 微小量的精确测量。
光电式传感器通过光信号与被测物体的相 互作用进行测量，无需直接接触被测物体 ，能够减少对被测物体的损伤和磨损。
光电二极管和光电晶体管
光电二极管
利用内光电效应制成的光电转换器件，能够 将入射光的辐射能转换为电流。
光电晶体管
在普通晶体管的基础上增加光敏基区，利用 内光电效应实现光信号的放大和调制。
光电耦合器
光电耦合器定义
将发光器件和光敏器件封装在同一壳 体内，通过光的传输实现电信号的传 输与隔离的器件。
光电耦合器原理
响应速度快
抗干扰能力强
光电式传感器具有较快的响应速度，能够 实现快速动态测量和实时控制。
光电式传感器采用光信号传输，不易受到 电磁干扰的影响，能够在复杂的环境中进 行稳定测量。
光电式传感器的缺点
对光源依赖性强
光电式传感器依赖于特定光源，如激光、红外线等，需要稳定的 光源和光路系统，对光源的稳定性要求较高。
利用光纤传输光信号，通过光电器 件将光纤中的光信号转换为电信号。
光电式传感器的应用领域
工业自动化控制
用于检测生产线上的产品、测量长度和速度 等参数。
环境监测
用于检测空气质量、水质等环境参数。
医疗诊断
用于检测生物体的生理参数，如血压、脉搏 等。
安全防范
用于监控、报警等安全系统，保障人员和财 产安全。
发光器件发出光线，光敏器件接收光 线并转换为电信号，从而实现输入与 输出之间的电气隔离。

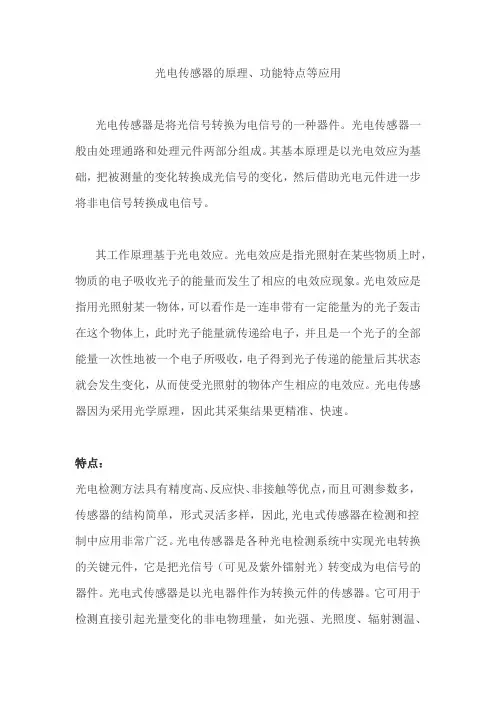

光电传感器的原理、功能特点等应用
光电传感器的原理、功能特点等应用光电传感器是将光信号转换为电信号的一种器件。
光电传感器一般由处理通路和处理元件两部分组成。
其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。
其工作原理基于光电效应。
光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。
光电效应是指用光照射某一物体，可以看作是一连串带有一定能量为的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。
光电传感器因为采用光学原理，因此其采集结果更精准、快速。
特点：光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。
光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（可见及紫外镭射光）转变成为电信号的器件。
光电式传感器是以光电器件作为转换元件的传感器。
它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。
光电式传感器具有非接触、响应快、性能可靠等特点，因此应用广泛。
工作原理：由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类，即模拟式光电传感器和脉冲(开关)式光电传感器。
模拟式光电传感器是将被测量转换光电式传感器分类：⑴反光板型光电开关把发光器和收光器装入同一个装置内，在前方装一块反光板，利用反射原理完成光电控制作用，称为反光板反射式(或反射镜反射式)光电开关。
正常情况下，发光器发出的光源被反光板反射回来再被收光器收到;一旦被检测物挡住光路，收光器收不到光时，光电开关就动作，输出一个开关控制信号。
光电式传感器的组成原理
C3
J
BG2
57kΩ BG1
BG3 BG4
2CR
R6
R7
25kΩ 280kΩ

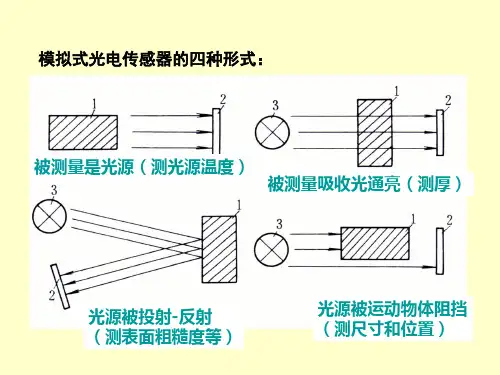

模拟式光电传感器的四种形式： 被测量是光源（测光源温度）
被测量吸收光通亮（测厚）
光源被投射-反射 （测表面粗糙度等）
光源被运动物体阻挡 （测尺寸和位置）
（二）脉冲式光电传感器
光信号断续变化，光电元件输出的也断续变化。只 有两种状态。常用于计数或测速。
透射式：
光源 － 码盘－光电元件
码盘转动－遮光－透光－脉冲
BG4
+12V
光电池触发电路
C2 C1 R1
+12V W
R4
R2
18 7
2 5G23
6
3 R3 4
5 C3 R5
-12V
光电池放大电路
路灯自动控制器
220V
CJD-10
路灯
8V C1 200μF
200Cμ2 F
R7 10kΩ
R1 470kΩ
R2 200kΩ
R3 10kΩ
R4
R5
100μF
4.3kΩ
1.在光源灯固定L的情况下，画出光电管的伏安特性曲线 2.光源灯距离为L’（ L’>L）时的伏安特性曲线
光电式数字转速表
c ZTN 60
光电比色计
用于溶液的颜色、成分、浑浊度等化学分析。
受检样品
凸透镜 光源 凸透镜 标准样品
光电池
滤色
差值
滤色
差动放大器 显示仪表
光电池
光电式带材跑偏检测器
烟尘浊度监测仪
转速越高 － 脉冲频率越高
反射式：
转速传感器
光电式传感器工作原理
光电式传感器工作原理
光电式传感器是一种常用的传感器，它的工作原理是利用光电效应将光信号转化为电信号，从而实现对物体的检测和测量，广泛应用于工业自动化、机器人、电子设备等领域。
光电式传感器主要由光源、光电二极管、信号放大电路和输出电路等组成。
当光源照射到被测物体上时，被测物体将吸收或反射部分光线，光电二极管接收到光信号后，会产生电信号输出，经过信号放大电路放大后，输出到输出电路中。
光电式传感器有两种常见的工作方式：一种是反射式，一种是穿射式。
反射式光电式传感器光源和光电二极管位于同一侧，当被测物体进入光电束时，反射一部分光线到光电二极管上，从而产生电信号输出；穿射式光电式传感器则是光源和光电二极管分别位于两侧，当被测物体进入光电束时，会挡住部分光线，使光电二极管接收到的光信号发生变化，从而产生电信号输出。
光电式传感器具有检测灵敏度高、响应快、反应时间短、使用寿命长、适用于非接触式检测等优点，因此被广泛应用于各种领域。
例如在工业生产线上，可以用光电式传感器检测物体的位置、尺寸、颜色等参数，从而实现对物体的自动分拣、计数、定位等功能；在机器人领域，可以用光电式传感器实现机器人对环境的感知和定位，从而实现机器人的自主导航和操作。
需要注意的是，光电式传感器的使用受到环境光干扰的影响，因此在实际应用中需要根据具体情况选择合适的滤光片、反光板等附件，以保证传感器的正常工作。
光电式传感器是一种非常重要的传感器，其工作原理简单、效果显著，被广泛应用于各种领域。
未来随着科技的不断进步，相信光电式传感器也会不断升级和完善，为人们的生产和生活带来更多的便利和创新。
光电式传感器
光电式传感器光电式传感器是一种通过光信号来检测物体的位置、形状和颜色等信息的传感器。
它主要由光电元件、放大器电路、信号处理电路和输出电路等组成，可广泛应用于机器人、自动化生产线、计量仪器、安防监控等领域。
工作原理光电式传感器的主要工作原理是利用光电元件对物体反射和透射的光信号进行检测。
它通过发射一束光线照射到被探测物体上，然后检测被反射和透射的光线的强度、频率、相位等参数来确定被探测物体的存在和状态。
光电元件一般采用光电二极管、光敏电阻、光电管、光电晶体管等，而光线的发射和收集一般通过透镜、光纤和反光镜等实现。
分类及应用根据不同的工作原理和应用场景，光电式传感器可以分为多种类型。
其中比较常见的有：接近式光电传感器接近式光电传感器是一种最常用、最简单的光电式传感器。
它主要通过发射一束红外线照射到被测物体上，然后检测透射回来的光线的强度变化来判断被测物体是否存在。
接近式光电传感器广泛应用于人体检测、自动门、安全门和计量系统等方面。
光电开关光电开关是一种通过光电元件来检测、开关电路的传感器。
它主要通过发射一束光线来检测物体的存在和位置等信号，然后将信号（一般为0和1）传递给输出模块，以实现开闭等控制功能。
光电开关广泛应用于自动化生产线、安全门、包装机械、自动售货机等领域。
光电码盘光电码盘是一种通过光学编码来进行位置检测的传感器。
它主要通过在码盘的表面上覆盖光学码来检测旋转物体的位置、角度、方向等信息。
光电码盘广泛应用于电机控制、机器人、航空航天、导航和工业自动化等领域。
处理技术光电式传感器的检测精度和稳定性直接关系到其应用效果和可靠性。
因此，传感器制造商一直致力于探索改进传感器的处理技术。
目前，主要的处理技术包括增益调整、滤波、线性化、自动校正等。
其中增益调整是通过调整放大器的增益来提高传感器的灵敏度和稳定性，滤波则是通过滤除噪音信号来提高传感器的检测精度。
而线性化和自动校正则是通过将传感器输出信号进行线性化处理和自动调整校准，来提高传感器的可靠性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C3
J
BG2
57kΩ BG1
BG3 BG4
2CR
R6
R7
25kΩ 280kΩ
布料宽度检测、有无检测
两台行车的 安全距离检测
空箱检测及推出处理
被长距传送的金属板检测
光电式传感器的组成原理
模拟式光电传感器的四种形式： 被测量是光源（测光源温度）
被测量吸收光通亮（测厚）
光源被投射-反射 （测表面粗糙度等）
光源被运动物体阻挡 （测尺寸和位置）
（二）脉冲式光电传感器
光信号断续变化，光电元件输出的也断续变化。只 有两种状态。常用于计数或测速。
透射式：
光源 － 码盘－光电元件
BG4
+12V
光电池触发电路
C2 C1 R1
+12V W
R4
R2
18 7
2 5G23
6
3 R3 4
5 C3 R5
-12V
光电池放大电路
路灯自动控制器
220V
CJD-10
路灯
8V C1 200μ F
C2 200μ
F
R7 10kΩ
R1 470kΩ
R2 200kΩ
R3 10kΩ
R4
R5
100μ F
4.3kΩ
码盘转动－遮光－透光－脉冲
转速越高 － 脉冲频率越高
反射式：
转速传感器
频闪式：
转速传感器
光敏电阻 测量电路
光敏晶体管 测量电路
感光 感温
输出 与光通亮 成比例
不感光 感温
基极电压
光线增强 电阻减小
输出电压
光线增强 电压变小
光线增强 电压变大
光线增强 电压变大
光线增强 电压变大
光电池 测量电路
使用运算放大器的光敏元件测量电路
平行 光源
烟道
光电 探测
放大
显示
刻度 校正
报警器
太阳能电池
调节控制器
阻塞二极管
太阳 电池 方阵
直 流 负 载
逆 变 器
交 流 负 载
R2
R5
R6
R4 +
+12V
R2
C J
BG1
R1
BG2
光电开关
R2
R3
W R4
C2
C1
BG3
BG1
R1
BG2
R5 R6 C3
1.在光源灯固定L的情况下，画出光电管的伏安特性曲线 2.光源灯距离为L’（ L’>L）时的伏安特性曲线
光电式数字转速表
c ZTN 60
光电比色计
用于溶液的颜色、成分、浑浊度等化学分析。
受检样品
凸透镜 光源 凸透镜
标准样品
光电池
滤色
差值
滤色
差动放大器 显示仪表
光电池
光电式带材跑偏检测器
烟尘浊度监测仪
光线强弱 影响放大倍数
光线增强 PN导通 负电压输入
I
光线增强 短路电路
增大
U0 2I RF
应用
光学量：光强、光照度、辐射、气体成分 几何量：形状、尺寸、位移、距离、表面粗糙度、形位误 差 力学量：应变、速度、加速度、振动、流量、密度 生化量：离子浓度、荧光、电泳、染色体、分子标记
光电管研究光电效应
