CCNA期末考试试题
CCNA期末考试试题
1、要求:(1)VTP域名为benet;密码为123;启用修剪;(2)配置2台3层交换机为VTP的server模式;配置2层交换机为VTP的client模式;(3)设置SW-3L-1是VLAN 2－6的生成树根网桥;设置SW-3L-2是VLAN 7－11的生成树根网桥;在2层交换机上配置速端口与上行速链路;(4)配置路由器接口的IP地址;配置路由器启动RIP路由协议;配置路由器上的默认路由，指向10.1.1.1/24;(5)在3层交换机上配置各VLAN的IP地址;配置两台3层交换机之间的EthernetChannel;(6)配置3层交换机的路由接口;在3层交换机上配置RIP路由协议（1）（2）○1SW1-3L 配置vtp域名benetpassword 123 Server模式SW2-3L同样配置○2SW1-3L启用修剪SW2-3L同样配置○3SW3-2L配置vtp的client模式、SW4-2L、SW5-3L、SW6-3L相同配置（3）设置SW-3L-1是VLAN 2－6的生成树根网桥;设置SW-3L-2是VLAN 7－11的生成树根网桥;在2层交换机上配置速端口与上行速链路;○1SW-3L-1是VLAN 2－6的生成树根网桥;;○2设置SW-3L-2是VLAN 7－11的生成树根网桥○3SW3-2L配置速端口与上行链路，SW4-2L、SW5-2L 、SW6-2L上同样配置（4）配置路由器接口的IP地址;配置路由器启动RIP路由协议;配置路由器上的默认路由，指向10.1.1.1/24○1路由器上配置ip地址○2路由器上配置默认路由和RIP○3SW1-3L各vlan的ip地址○4SW2-3L各vlan的ip地址（5）在3层交换机上配置各VLAN的IP地址;配置两台3层交换机之间的EthernetChannel ○1在SW1-3L配置EthernetChannel;○2在SW2-3L配置EthernetChannel;（6）配置3层交换机的路由接口;在3层交换机上配置RIP路由协议○1SW1-3L上配置路由接口○2SW2-3L上配置路由接口○3SW1-3L上的RIP配置○4SW2-3L上的RIP配置○5在SW1-3L验证RIP○6在SW2-3L验证RIP2、要求:如图所示，四台路由器R1，R2，R3以及R4运行OSPF协议（要求发布各路由器的loopback0地址），R1与R2属于Area1，R2与R3属于Area0，R3与R4属于Area2。

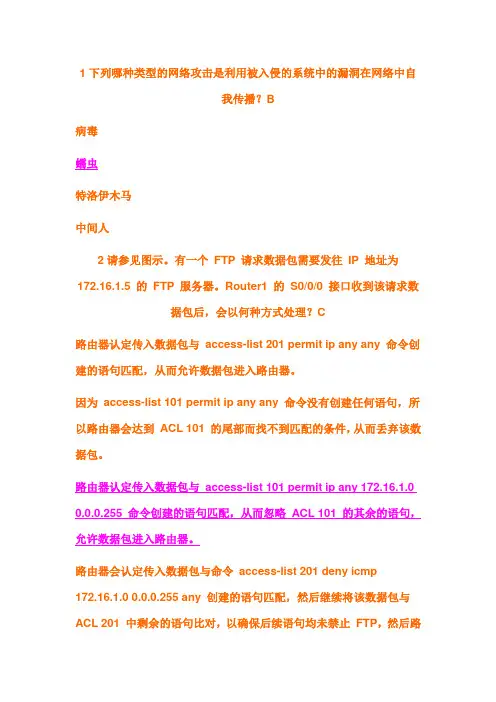

CCNA第四学期期末考试全真试题及答案(第一套)
1下列哪种类型的网络攻击是利用被入侵的系统中的漏洞在网络中自我传播？B病毒蠕虫特洛伊木马中间人2请参见图示。
有一个FTP 请求数据包需要发往IP 地址为172.16.1.5 的FTP 服务器。
Router1 的S0/0/0 接口收到该请求数据包后，会以何种方式处理？C路由器认定传入数据包与access-list 201 permit ip any any 命令创建的语句匹配，从而允许数据包进入路由器。
因为access-list 101 permit ip any any 命令没有创建任何语句，所以路由器会达到ACL 101 的尾部而找不到匹配的条件，从而丢弃该数据包。
路由器认定传入数据包与access-list 101 permit ip any 172.16.1.0 0.0.0.255 命令创建的语句匹配，从而忽略ACL 101 的其余的语句，允许数据包进入路由器。
路由器会认定传入数据包与命令access-list 201 deny icmp172.16.1.0 0.0.0.255 any 创建的语句匹配，然后继续将该数据包与ACL 201 中剩余的语句比对，以确保后续语句均未禁止FTP，然后路由器将丢弃该数据包。
3管理员正在使用RIPng 和双协议栈技术为一路由器配置IPv6 和IPv4，他在输入IPv4 路由时收到一条错误消息。
可能是什么原因导致出现错误消息？AIPv4 与RIPng 不兼容RIPng 与双协议栈技术不兼容。
路由器接口的地址配置错误。
在同一接口同时配置IPv4 和IPv6 时，所有IPv4 地址均被禁用，以支持新的技术。
4帧中继网络中所用的本地管理接口(LMI) 提供哪两项功能？（选择两项。
）AE流量控制错误通知拥塞通知映射DLCI 至网络地址发送keepalive 数据包以检验PVC 的工作情况5如果不以纯文本格式发送身份验证信息，在Cisco 和非Cisco 路由器之间建立链路连接时，应使用以下哪种第 2 层协议和身份验证的组合？DHDLC 与PAPHDLC 与CHAPPPP 与PAPPPP 与CHAP6服务提供商自何处开始对客户的WAN 连接负责？C本地环路路由器上的DTE 电缆分界点非军事区7请参见图示。
最新版本CCNA考试第一章期末考试答案b
最新版本CCNA考试第一章期末考试答案本文提供了最新版本的CCNA考试第一章期末考试答案，以供考生参考。
第一部分：单项选择题1. 以下哪种设备可用于实现广域网？A. 路由器B. 交换机C. 防火墙D. 网桥正解：A2. 哪一个网络层协议是用于将MAC地址转换为IP地址？A. ARP协议B. TCP协议C. UDP协议D. ICMP协议正解：A3. 网络安全中，以下哪项是确保数据在传输过程中不被窃取或修改的安全措施？A. 机密性B. 完整性C. 可用性D. 可验证性正解：B4. 在OSI模型中，下列哪层负责对收到的数据进行重新组装和排序？A. 传输层C. 数据链路层D. 物理层正解：A5. 哪种类型的地址可以用于从源到目的地的识别和路由？A. 物理地址B. MAC地址C. IP地址D. 逻辑地址正解：C第二部分：多项选择题1. 选择下列关于TCP传输协议的正确说法。
（可多选）A. TCP使用可靠性较低的UDP协议B. TCP的流控制指令有多种方式C. TCP在传输层实现D. TCP提供无连接服务正解：B、C2. 在主机间进行通信时，哪个MAC地址首先被使用？A. 源主机的MAC地址B. 目的主机的MAC地址C. 网关的MAC地址D. 路由器的MAC地址正解：C3. 下列哪个网络拓扑结构最好的容错性？A. 星形拓扑C. 总线型拓扑D. 带环形拓扑正解：A4. 以下哪个选项是网络安全的最佳实践？A. 使用复杂的密码并定期更改B. 允许所有用户访问系统C. 共享所有文件和文件夹D. 手动分配IP地址正解：A5. 哪种网络协议可以在发送方和接收方之间创建安全的数据连接？A. SSLB. HTTPC. FTPD. SMTP正解：A第三部分：简答题1. 请简要解释网络拓扑结构。
网络拓扑结构指的是计算机网络中设备的布局方式。
常见的网络拓扑包括星型、环状、总线型和带环型等。
其中，星型拓扑结构最为常见，它由多台计算机通过中心节点相连而组成。
思科CCNA第三学期期末考试(完整版!!!)
参加考试 - ESwitching Final Exam - CCNA Exploration: LAN 交换和无线 (版本 4.0)1 以下哪项参数用于唯一标识一个无线网络，使其与其它网络区分开来？SSIDOFDMWEPDSSS2 分层网络模型具有哪三项优点？（选择三项。
）带宽争用现象减少物理布局范围减小网络的容错能力提高无需配线间无需第三层功能管理和故障排除工作简化3 在将 Catalyst 交换机迁移到其它 VTP管理域之前，应该进行哪三项任务？（选择正确的 VTP 模式和版本。
使用新管理域的名称配置交换机。
从新域中的 VTP 服务器上下载 VTP 数据库。
配置新域内的 VTP 服务器，使其识别该交换机的 BID 。
重置 VTP 计数器，使交换机可与新域内的其它交换机同步。
检验交换机的配置修订版号是否比新域内的其它交换机的低。
4下列哪两种说法正确地描述了生成树协议？（选择两项。
）它只在第2 层使用。
它在交换机上配置。
它消除了网络拓扑中的第 2 层环路。
它限制了端口上所允许的有效MAC 地址的数量。
它使VLAN 信息得以传播到网络中的其它交换机。
5下列哪种方法可建立用于配置Linksys WRT300N 无线接入点的管理连接？与接入点关联，然后与接入点建立超级终端会话。
以物理方式连接到接入点，然后重新启动计算机以启动配置软件。
在接入点所在的IP 子网内的计算机上的web 浏览器中输入接入点的默认IP 地址。
修改与接入点连接的计算机的TCP/IP 属性，使其与接入点处于同一个网络中，然后重新机以建立连接。
6请参见图示。
源地址并非0019.d2e4.d9f7 的帧进入接口Fa0/24 时会发生什么情况？Fa0/24 会变为error-disabled（错误-禁用）状态。
传入帧会被丢弃。
Fa0/24 端口LED 会关闭。
安全违规计数会增加。
7可采用哪两种方法删除交换机的MAC 地址表中的条目？（选择两项。
ccna考试试题库
ccna考试试题库CCNA（Cisco Certified Network Associate）考试是思科认证网络专家的初级认证，主要测试考生在网络基础、路由、交换、无线和安全等方面的知识。
以下是一些模拟CCNA考试的试题和答案：1. 什么是子网掩码，它有什么作用？答案：子网掩码是一种IP地址的附加信息，用于指定IP地址中网络部分和主机部分的界限。
它的作用是允许路由器区分IP地址中的网络地址和主机地址，从而实现不同网络之间的路由。
2. 描述静态路由和动态路由的区别。
答案：- 静态路由：由网络管理员手动配置的路由信息，不随网络结构的变化而自动调整。
- 动态路由：由路由器根据网络拓扑的变化自动生成和更新的路由信息。
3. 什么是VLAN，它有什么好处？答案： VLAN（虚拟局域网）是一种在交换机上划分不同网络的技术，即使物理上连接在同一交换机上，也可以属于不同的VLAN。
VLAN的好处包括提高安全性、减少广播域、提高网络管理的灵活性等。
4. 简述TCP和UDP的区别。
答案：- TCP（传输控制协议）：提供可靠的、面向连接的传输服务，有流量控制和拥塞控制机制。
- UDP（用户数据报协议）：提供不可靠的、无连接的传输服务，适用于对实时性要求高的应用。
5. 什么是DHCP，它的作用是什么？答案： DHCP（动态主机配置协议）是一种网络管理协议，用于自动分配IP地址和其他网络配置信息给网络中的设备。
它的作用是简化网络配置，避免IP地址冲突。
6. 什么是NAT，它在网络中扮演什么角色？答案： NAT（网络地址转换）是一种技术，允许多个设备共享一个公共IP地址与互联网通信。
它在网络中扮演的角色是节省IP地址资源，隐藏内部网络结构。
7. 什么是STP（生成树协议）？答案： STP（生成树协议）是一种网络协议，用于在局域网中防止网络环路的产生。
通过创建一个无环的逻辑拓扑，STP确保网络的稳定性和可靠性。
8. 描述OSPF（开放最短路径优先）协议的工作原理。

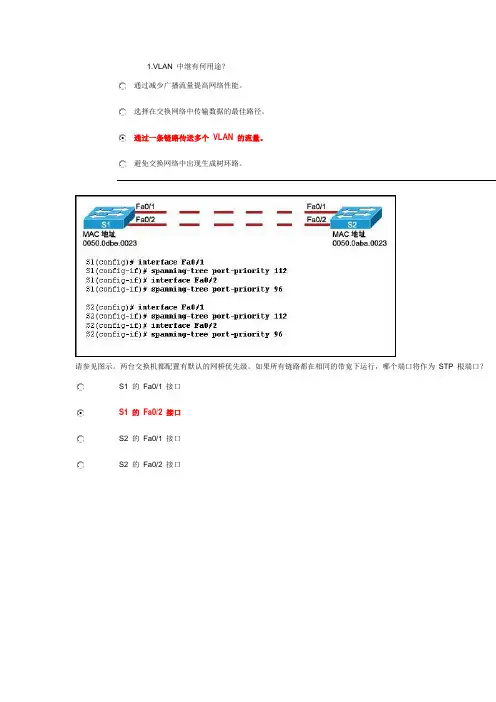

ccna_第三学期期末考试
1.VLAN 中继有何用途？通过减少广播流量提高网络性能。
选择在交换网络中传输数据的最佳路径。
通过一条链路传送多个VLAN 的流量。
避免交换网络中出现生成树环路。
请参见图示。
两台交换机都配置有默认的网桥优先级。
如果所有链路都在相同的带宽下运行，哪个端口将作为STP 根端口？S1 的Fa0/1 接口S1 的Fa0/2 接口S2 的Fa0/1 接口S2 的Fa0/2 接口请参见图示。
从图中显示的输出可以得到有关STP 的哪两项结论？（选择两项。
）交换机S1 所配置的STP 优先级值在该网络中最低。
交换机S1 被配置为VLAN1 的根桥。
Fa0/21 是交换机S1 的根端口。
Fa0/22 是冗余链路。
Fa0/24 被视为通往根桥的最佳路径。
下列哪种说法正确描述了生成树路径开销？根据环路中连接的交换机总数计算。
根据给定路径上所有交换机的使用率计算。
根据给定路径上交换机的网桥优先级计算。
根据给定路径上每个交换机端口的端口开销值（由端口速度决定）的总和计算。
使用单臂路由器模型配置VLAN 间路由有哪两项要求？（选择两项。
）每个子接口都应配置有自己的IP 地址、子网掩码和唯一的VLAN 分配。
路由器的物理接口必须连接到相邻交换机上的中继链路。
路由器的物理接口数量应该与VLAN 数量匹配。
应该将不同的静态VLAN 分配给路由器的不同接口。
路由器应该配置为VTP 服务器。
请参见图示。
下列哪两项正确描述了图中所示的路由器配置。
（选择两项。
）在路由器上配置路由协议之前，网络192.168.1.0 与网络192.168.3.0 之间无法成功路由。
路由器子接口上未正确配置VLAN。
该配置适用于单臂路由器网络设计。
路由器子接口上未正确配置中继。
应该为接口Fa0/1 分配IP 地址，否则无法进行路由请参见图示。
下列有关交换机S1 配置的说法中哪项正确？端口Fa0/1 和Fa0/3 使用的是Cisco 专有协议。
已使用switchport mode access命令配置交换机的Fa0/1 和Fa0/3 端口。
思科第一学期期末考试最新考题CCNA
1Refer to the exhibit. Which Layer 2 protocol could be used inside nework A and network C?IPTCPUDPEthernet2Refer to the exhibit. Which set of devices contains only intermediary devices?A, B, D, GA, B, E, FC, D, G, IG, H, I, J3Refer to the exhibit. The headers added at each layer are shown. Which layer adds the destination and source process num ensure that data is delivered to the correct application?physical layerdata link layernetwork layertransport layer4The Layer 4 header contains which type of information to aid in the delivery of data?service port numberhost logical addressdevice physical addressvirtual connection identifier5Which fiber connector supports full-duplex Ethernet?6Which device should be used for routing a packet to a remote network?access switchDHCP serverhubrouter7Refer to the exhibit. Host A sends a frame to host C with a destination MAC address CC. The MAC address for host C is no table of switch SW1. How will SW1 handle the frame?Switch SW1 will drop the frame.Switch SW1 will forward the frame to host C.Switch SW1 will flood the frame out all ports.Switch SW1 will flood the frame out all ports except port Fa0/1.8Refer to the exhibit. A network technician has made several changes to R1 since the configuration has last been saved. Th configuration did not produce the desired changes. The technician wants to store a backup copy of the saved configurationserver before reloading. Which action will cause the unmodified data to be saved on the TFTP server?9Which three statements are true about network layer addressing? (Choose three.)It uniquely identifies each host.It assists in forwarding packets across internetworks.It uses a logical 32-bit IPv4 address.It is not a configurable address.It is a physical address.It identifies the host from the first part of the address.10What is the result of using the clock rate 56000 command at the serial interface of the router?The interface is configured as a DCE device.The interface timers are cleared.The FastEthernet interface is made to emulate a serial interface by assigning it a timing signal.The IP address for the serial interface is configured.11Examine the graphic with current configurations. Host A in the Clerical office failed and was replaced. Although a ping to 12 successful, the replacement computer cannot access the company network. With proxy ARP disabled on the Fa0/0 interfac York router, what is the likely cause of the problem?network card failurenetwork cables unpluggedIP address incorrectly enteredsubnet mask incorrectly entered12As network administrator, what is the subnet mask that allows 510 hosts given the IP address 172.30.0.0?13Which OSI layer uses a connection-oriented protocol to ensure reliable delivery of data?application layerpresentation layersession layertransport layer14 A network has grown too large for technicians to configure network addresses and hosts files for name resolution. Which twlayer services should be added to the server to allow these needs to be satisfied dynamically? (Choose two.)DNSFTPDHCPHTTPSMTP15Refer to the exhibit. Host A wants to access the Internet. Which combination of a Layer 2 address and a Layer 3 address w access from host A?Destination MAC: 0030.Destination MAC: 0030.16 A network administrator is asked to design a new addressing scheme for a corporate network. There are 60 users in the mausers in the branch office, 28 users in manufacturing, 12 in17Which physical connector type is used for a serial V.35 connection to the CSU/DSU?18Refer to the exhibit. Which two facts can be determined about the topology? (Choose two.)Four collision domains are present.One logical network is represented.Two broadcast domains are present.Three networks are needed.Three logical address ranges are required.19What are three characteristics of CSMA/CD? (Choose three.)It monitors the media for presence of a data signal.After detecting a collision, hosts can resume transmission after a random timer has expired.A jam signal is used to ensure that all hosts are aware that a collision has occurred.Devices can be configured with a higher transmission priority.Data is transmitted only when the data signal is present.It uses a token system to avoid collisions.20Refer to the exhibit. The serial interface of the router was configured with the use of the commands that are shown. The rou ping the router that is directly connected to interface serial 0/0/0. What should the network technician do to solve this probleConfigure the description at interface serial 0/0/0.Configure an IP address on interface serial 0/0/0.Remove the no shutdown command at interface serial 0/0/0Reboot the router.21Which OSI layer uses the header information to reassemble the data segments into streams?application layernetwork layerpresentation layersession layertransport layer22Refer to the exhibit. The NAT functionality of the router is enabled to provide Internet access to the PC. However, the PC is access the Internet. Which IP address should be changed to 209.165.201.1 to enable the PC to access the Internet?23Refer to the exhibit. A technician uses the nslookup command on the PC and views the output that is displayed in the exhib IP address of the primary domain name server used by the host?.3224Which memory contents will change as a result of using the Router# erase startup-config command on a router?RAMROMflashNVRAM25While configuring a router, a network technician wants to name the router. Which prompt should the technician see when e hostname command?Router>Router#Router(config)#Router(config-line)#26Refer to the exhibit. The PC, the routing table of which is displayed, is configured correctly. To which network device or inte IP address 192.168.1.254 belong?PCswitchrouter interface fa0/0router interface fa0/127Refer to the exhibit. A network administrator is troubleshooting a link that is down between Router1 and Router2. To correc which wire pairs need to be switched on one of the Ethernet cable ends?pair 1 and pair 2pair 1 and pair 3pair 2 and pair 3pair 2 and pair 428Refer to the exhibit. A PC is connected to a network. Which action will verify that the PC can communicate with its default gUse the command.Use the ipconfig command.Use the ipconfig/all command.Use the ping .254 command.29Refer to the exhibit. Host B was powered off. What change will occur in the MAC table of the switch?The table will remain unaffected.The switch will remove the MAC address at Fa0/19.The switch will retain the MAC address until host B is powered on again.The switch will rebuild the MAC table by assigning the FFFF.FFFF.FFFF address to port Fa0/19.30What information is contained in the header of Layer 3 to help data delivery?port numberdevice physical addressdestination host logical addressvirtual connection identifier31 A network technician is tasked with setting up a network for six users, but the users should be able to use their accounts toany of the six computers. What type of network should be used?workgroupP2P applicationspeer-to-peer networkclient-server network32Refer to the exhibit. A web browser is running on host PC1 with an IP addressThe session is established using TCP, and the socket number for the web server is 192.168.1.254: 80.The session is established using TCP, and the socket number for the web server is 192.168.1.254: 49152.The session is established using UDP, and the socket number for the web server is 192.168.1.254: 80.The session is established using UDP, and the socket number for the web server is 192.168.1.254: 49152. 33Refer to the exhibit. An administrator on PC1 wants to view some HTML code from a web page housed on the web server. application will allow this request to be started?34Refer to the exhibit. What is required on host A for a network technician to create the initial configuration on Router1?an FTP clienta Telnet clienta terminal emulation programa web browser35What are two characteristics of the data link layer? (Choose two.)It segments and reorders the data.It exchanges the frames between nodes.It defines the method by which network devices place data onto the media.It manages the transfer of data between the processes that run on each host.It retrieves signals from the media and restores them to their bit representations.36 A network administrator wants to restrict access to the router privileged EXEC mode. Which password should the administrenableauxconsoleVTY37Which three IPv4 addresses represent a broadcast for a subnet? (Choose three.)172.16.4.63 /26172.16.4.129 /26172.16.4.191 /26172.16.4.51 /27172.16.4.95 /27172.16.4.221 /2738Refer to the exhibit. Host X is unable to communicate with host Y. Which command can be run at host X to determine whic device is responsible for this failure?telnet 192.168.1.139Refer to the exhibit. Which option shows the correct topology given the configuration of Router1?40If an administrator wished to return a router to the default state, what additional step must be taken after issuing the comma start-up config?Reload the device.Issue the command copy running-config start-up config.Perform a show running-config to verify that the file was removed.Enter the interface commands to allow the device to connect to the network.41By using the ipconfig command, a network administrator determines that a workstation has the address 192.168.3.38 with the subnet mask. To what network does the workstation belong?42Which statement is true about router hostnames?A hostname should be unique on each router.A router hostname cannot contain capital letters.A router hostname is configured in privileged executive mode.A router hostname must be created before any other configurations can be added to the device.43 A user types the enable command. What task can be performed at the privileged EXEC mode?Configure the device.Configure individual interfaces.Configure individual terminal lines.Issue show and debug commands.44Refer to the exhibit. Which logical topology describes the exhibited network?starringpoint-to-pointmulti-access45Refer to the exhibit. A user wants to access the Internet from the PC. A part of the running configuration of the router is sho default gateway IP address should be configured at the PC to enable this access?46Which statement is true about the ICMP protocol?It is an application layer protocol.It is designed to make IP a reliable protocol.It is often filtered out of networks for security purposes.If a host does not respond to an ICMP echo request, the host is not functioning.47Refer to the exhibit. At which OSI layer is serial interface 0/0/1 experiencing problems?Layer 1Layer 2Layer 3Layer 448Refer to the exhibit. The host was disconnected from switch 2 and connected to switch 1. Which combination of IP address, and default gateway should be assigned to this host to allow it to function in the network?IP address:IP address:IP address:IP address:IP address:IP address:49Refer to the exhibit. The diagram represents the process of sending email between clients. Select the list below that correc the component or protocol used at each numbered stage of the diagram.50What is the Cisco IOS?system software for Cisco devicesRead Only Memory in Cisco devicesnon-volatile storage for device configurationsan initial operating system that is used for boot functions。
CCNA第二学期期末考试
1关于数据包通过路由器传输时的封装和解封的表达，以下哪三项是正确的？〔选择三项。
〕路由器修改 TTL 字段，将其值减 1。
路由器将源 IP 更改为送出接口的 IP。
路由器保持一样的源 IP 和目的 IP。
路由器将源物理地址更改为送出接口的物理地址。
路由器将目的 IP 更改为送出接口的 IP。
路由器会从所有接口将数据包转发出去，包括路由器接收数据包时使用的那个接口。
Option 1, Option 3, and Option 4 are correct.2请参见图示。
当数据包发往哪两个网络时需要路由器执行递归查找？〔选择两项。
〕Option 1 and Option 6 are correct.3对于为防止路由环路而通过毒性反转实现的水平分割方法，哪两项表达正确？〔选择两项。
〕所有 Cisco IOS 都会默认启用此方法。
会将一个表示无穷大度量的值分配给路由以将其毒化。
将毒化路由更新发回该更新的发送接口。
指示路由器将可能会影响路由的更改保持一段特定的时间。
限制数据包在被丢弃之前能够在网络中传输的跳数。
Option 2 and Option 3 are correct.4网络管理员在所示网络图中的路由器 B 和 C 上启用了 RIP。
什么命令可防止向路由器 A 发送 RIP 更新？A(config)# router ripA(config-router)# passive-interface S0/0B(config)# router ripA(config)# router ripB(config)# router ripB(config-router)# passive-interface S0/0A(config)# no router rip2 points for Option 45请参见图示。
根据如下列图的输出，以下哪两项陈述是正确的？〔选择两项。
〕所有路由都处于稳定状态。
每条路由都有一个可行后继。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

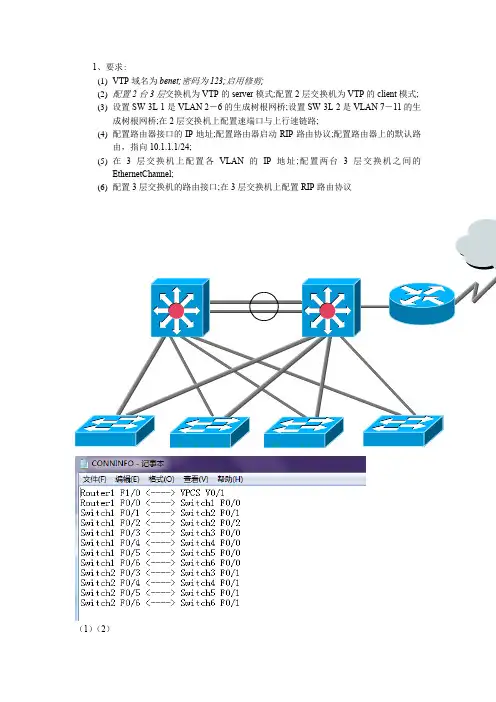

1、要求:
(1)VTP域名为benet;密码为123;启用修剪;
(2)配置2台3层交换机为VTP的server模式;配置2层交换机为VTP的client模式;
(3)设置SW-3L-1是VLAN 2－6的生成树根网桥;设置SW-3L-2是VLAN 7－11的生
成树根网桥;在2层交换机上配置速端口与上行速链路;
(4)配置路由器接口的IP地址;配置路由器启动RIP路由协议;配置路由器上的默认路
由，指向10.1.1.1/24;
(5)在3层交换机上配置各VLAN的IP地址;配置两台3层交换机之间的
EthernetChannel;
(6)配置3层交换机的路由接口;在3层交换机上配置RIP路由协议
（1）（2）
○1SW1-3L 配置vtp域名benetpassword 123 Server模式
SW2-3L同样配置
○2SW1-3L启用修剪SW2-3L同样配置
○3SW3-2L配置vtp的client模式、SW4-2L、SW5-3L、SW6-3L相同配置
（3）设置SW-3L-1是VLAN 2－6的生成树根网桥;设置SW-3L-2是VLAN 7－11的生成树根网桥;在2层交换机上配置速端口与上行速链路;
○1SW-3L-1是VLAN 2－6的生成树根网桥;;
○2设置SW-3L-2是VLAN 7－11的生成树根网桥
○3SW3-2L配置速端口与上行链路，SW4-2L、SW5-2L 、SW6-2L上同样配置
（4）配置路由器接口的IP地址;配置路由器启动RIP路由协议;配置路由器上的默认路由，指向10.1.1.1/24
○1路由器上配置ip地址
○2路由器上配置默认路由和RIP
○3SW1-3L各vlan的ip地址
○4SW2-3L各vlan的ip地址
（5）在3层交换机上配置各VLAN的IP地址;配置两台3层交换机之间的EthernetChannel ○1在SW1-3L配置EthernetChannel;
○2在SW2-3L配置EthernetChannel;
（6）配置3层交换机的路由接口;在3层交换机上配置RIP路由协议○1SW1-3L上配置路由接口
○2SW2-3L上配置路由接口
○3SW1-3L上的RIP配置
○4SW2-3L上的RIP配置
○5在SW1-3L验证RIP
○6在SW2-3L验证RIP
2、要求:
如图所示，四台路由器R1，R2，R3以及R4运行OSPF协议（要求发布各路由器的loopback0地址），R1与R2属于Area1，R2与R3属于Area0，R3与R4属于Area2。
其中区域Area2为NSSA区域，区域Area1为stub区域（不要配置成完全末梢）。
R4路由器中OSPF协议重发布172.16.1.0/24，172.16.2.0/24 rip路由（rip使用v2版本，并将172.16.1.0/24，172.16.2.0/24配置为R4的loopback1和loopback2地址），将serial口封装成ppp模式。
配置四台路由器分别都用各自的LoopBack作为各自的Router ID。
（1）按图示配置路由器，通过ping/tracert命令来验证OSPF网络的连通性○1R1的配置信息
○2R2的配置信息
○3R3的配置信息
○4R4的配置信息
○5R4路由器中OSPF协议重发布172.16.1.0/24，172.16.2.0/24 rip路由配置
○6Ping 各接口ip地址和查看到达10.2.2.2经过的路由
○7查看到达4.4.4.4 所经过的路由
（2）通过show ip route查看各路由器的路由表项。
○1R1的路由表
○2R2的路由表
○3R3的路由表
○4R4的路由表
（3）写出完全末梢区域、末梢区域和NSSA区域和NSSA区域中允许泛洪的LSA类型。
末梢区域
○1R1上的LSA通告类型
○2R2上的LSA通告类型
○3R3上的LSA通告类型
○4R4上的LSA通告类型。
