毫伏与db换算表; 输出功率、负载阻抗与电压数值对照表

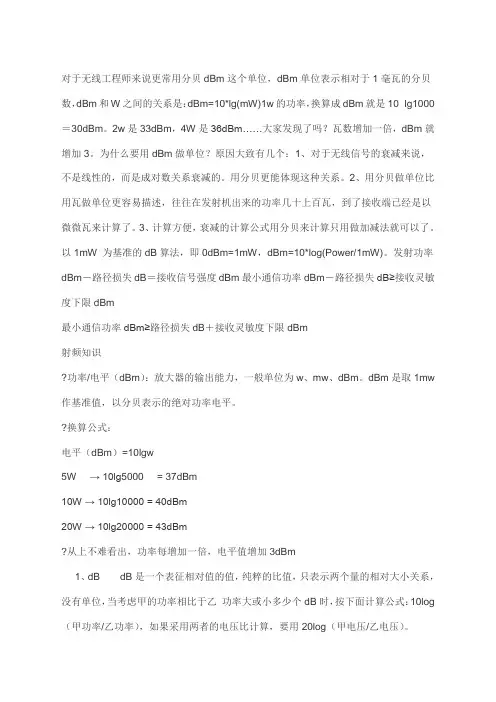

dB换算表
对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。
2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。
为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。
用分贝更能体现这种关系。
2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。
3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。
以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。
发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。
dBm是取1mw 作基准值，以分贝表示的绝对功率电平。
?换算公式：电平（dBm）=10lgw5W → 10lg5000 = 37dBm10W → 10lg10000 = 40dBm20W → 10lg20000 = 43dBm?从上不难看出，功率每增加一倍，电平值增加3dBm1、dB dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log （甲功率/乙功率），如果采用两者的电压比计算，要用20log（甲电压/乙电压）。
[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。
也就是说，甲的功率比乙的功率大3 dB。
反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。
2、dBi 和dBddBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。
功率与dbm的对照表
功率与dbm的对照表对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。
2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。
为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。
用分贝更能体现这种关系。
2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。
3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。
以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。
发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm功率与dbm的对照表mWdBm 25Watts0 1.0 mW1 1.3 mW2 1.6 mW3 2.0 mW4 2.5 mW5 3.2 mW7 5.0 mW8 6.0 mW9 8.0 mW10 10 mW11 13 mW12 16 mW13 20 mW14 25 mW15 32 mW16 40 mW17 50 mW18 64 mW19 80 mW20 100 mW21 128 mW22 160 mW23 200 mW24 250 mW25 320 mWdBm Watts26 400mW27 500mW29 800mW30 1.0W31 1.3W32 1.6W33 2.0W34 2.5W35 3.0W36 4.0W37 5.0W38 6.0W39 8.0W40 10W41 13W42 16W43 20W44 25W45 32W46 40W47 50W48 64W49 80W50 100W 60 1000W附：各种馈线的衰减表这些数值均为近似值。
功率与dbm的对照表
对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。
2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。
为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。
用分贝更能体现这种关系。
2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。
3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。
以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。
发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm功率与dbm的对照表mW dBm0 1.0 mW1 1.3 mW2 1.6 mW3 2.0 mW5 3.2 mW6 4.0 mW7 5.0 mW8 6.0 mW9 8.0 mW10 10 mW11 13 mW12 16 mW13 20 mW14 25 mW15 32 mW16 40 mW17 50 mW18 64 mW19 80 mW20 100 mW21 128 mW22 160 mW23 200 mW24 250 mW25 320 mW26 400mW27 500mW28 640mW29 800mW30 1.0W31 1.3W32 1.6W33 2.0W34 2.5W35 3.0W36 4.0W37 5.0W38 6.0W39 8.0W40 10W41 13W42 16W43 20W44 25W45 32W46 40W47 50W48 64W49 80W60 1000W附：各种馈线的衰减表这些数值均为近似值。
dB换算表
对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。
2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。
为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。
用分贝更能体现这种关系。
2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。
3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。
以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。
发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。
dBm是取1mw作基准值，以分贝表示的绝对功率电平。
?换算公式：电平（dBm）=10lgw5W → 10lg5000= 37dBm10W → 10lg10000 = 40dBm20W → 10lg20000 = 43dBm?从上不难看出，功率每增加一倍，电平值增加3dBm1、dB dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log（甲功率/乙功率），如果采用两者的电压比计算，要用20log （甲电压/乙电压）。
[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。
也就是说，甲的功率比乙的功率大3 dB。
反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。
2、dBi 和dBddBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。
dB换算表
对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。
2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。
为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。
用分贝更能体现这种关系。
2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。
3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。
以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。
发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。
dBm是取1mw作基准值，以分贝表示的绝对功率电平。
?换算公式：电平（dBm）=10lgw5W → 10lg5000= 37dBm10W → 10lg10000 = 40dBm20W → 10lg20000 = 43dBm?从上不难看出，功率每增加一倍，电平值增加3dBm1、dB dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log（甲功率/乙功率），如果采用两者的电压比计算，要用20log （甲电压/乙电压）。
[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。
也就是说，甲的功率比乙的功率大3 dB。
反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。
2、dBi 和dBddBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。
dB单位含义及换算
dB单位含义及换算dB单位含义及换算以10为底的常用对数ln和以ｅ=2.718为底的自然对数log1、dBm即dB毫瓦，是用分贝表示功率的方式，是一个表征功率绝对值的量，也叫功率电平。
它在分贝( decibel )的领域内代表所依据的基准是1 mW（毫瓦）的分贝。
0dBm等于0.775V跨接在600欧负载上的功率值，即1mW（毫瓦）dBm=10log(P/0.001(W)) P为所测功率值瓦（W）。
如：0dBm=1mW，10dBm=10mW，20dBm=100mW，30dBm=1000mW=1W，40dBm=10W 46dBm=40W，-10dBm=100uW，-20dBm=10uW，-30dBm=1uW，利用功率关系所确定的电平可以称为功率电平Pm（需要计量的功率值和功率为一毫瓦的零电平功率比较）。
Ｐm=10log (Ｐ/1)，Ｐ代表需要计量的绝对功率值，单位为毫瓦；零电平功率为一毫瓦。
利用电压关系所确定的电平称为绝对电压电平，简称电压电平Ｐv 功率电平和电压电平之间可用下面公式来换算：Ｐm=Ｐv＋10 log（600/Ｚ）(dBm) , 式中的电压电平Ｐv=20 log（Ｕ/0.775）(dB)Ｕ代表需要计量的绝对电压值，单位为伏（V）。
零电平电压为0.775伏。
功率电平Ｐm的计量单位是（dBm），电压电平Ｐv的计量单位是（dB）当阻抗Ｚ=600Ω时，10Log（600/Ｚ）=0 ，此时Ｐm=Ｐv ，即功率电平与电压电平数值上相等。
当Ｚ≠600Ω时，即使是同一功率，用功率电平表来测，读数是Ｐm ，用电压电平表来测却是Ｐv，两者读数是不相等的。
功率1mW 1mW 1mW 1mW阻抗Z 600Ω300Ω75Ω50Ω电压U 0.775V 0.548V 0.274V 0.224V功率电平读数Ｐm0dBm 0dBm 0dBm 0dBm电压电平读数Ｐv 0dB -3dB -6dB -10.79dB在有线通信系统和设备常常采用600欧的输入/输出端口，无线通信系统和设备的平衡输入/输出端口常常采用300欧的阻抗，电视、图像、视频系统的输入/输出端口常常采用75欧的阻抗，无线通信系统和设备的射频不平衡输入/输出端口往往采用50欧的标准阻抗。
功率单位mw和dbm的换算表1
无线网基础：功率单位mw和dbm的换算表2006-07-06安恒公司技术部阅读: 114759功率单位mw和dbm的换算表dBm mW0 1.0 mW1 1.3 mW2 1.6 mW3 2.0 mW4 2.5 mW5 3.2 mW6 4.0 mW7 5.0 mW8 6.0 mW9 8.0 mW10 10 mW11 13 mW12 16 mW13 20 mW14 25 mW15 32 mW16 40 mW17 50 mW18 64 mW19 80 mW20 100 mW21 128 mW22 160 mW23 200 mW24 250 mW25 320 mW dBm mW26 400mW27 500mW28 640mW29 800mW30 1.0W31 1.3W32 1.6W33 2.0W34 2.5W35 3.0W36 4.0W37 5.0W38 6.0W39 8.0W40 10W41 13W42 16W43 20W44 25W45 32W46 40W47 50W48 64W49 80W50 100W 60 1000W射频知识∙功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。
dBm是取1mw作基准值，以分贝表示的绝对功率电平。
∙换算公式：电平（dBm）=10logw5W → 10l og5000 = 37dBm10W → 10l og10000 = 40dBm20W → 10l og20000 = 43dBm从上不难看出，功率每增加一倍，电平值增加3dBm射频知识-心得射频知识功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm注：dBm是取1mw作基准值，以分贝表示的绝对功率电平。
换算公式：电平（dBm）=10logw5W →10log5000=37dBm10W →10log10000=40dBm20W →10log20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm增益（dB）：即放大倍数，单位可表示为分贝（dB）。
DB单位换算表
dBm/mW/dBmV/mV(RMS)/mVp/mVpp/uV(RMS)/dBuV常用单位换算表（50欧阻抗下）POWER CONVERSION TABLESystem: 50OhmdBm mW dBmV mV(RMS) mVp mVpp uV(RMS) dBuV -130 1.00E-13 -83.01 7.07E-05 1.00E-04 2.00E-04 7.07E-02 -23.01 -100 1.00E-10 -53.01 2.24E-03 3.16E-03 6.32E-03 2.24E+00 6.99 -50 1.00E-05 -3.01 7.07E-01 1.00E+00 2.00E+00 7.07E+02 56.99 -45 3.16E-05 1.99 1.26 1.78 3.56 1.26E+03 61.99 -40 1.00E-04 6.99 2.24 3.16 6.32 2.24E+03 66.99 -35 3.16E-04 11.99 3.98 5.62 11.25 3.98E+03 71.99 -30 1.00E-03 16.99 7.07 10.00 20.00 7.07E+03 76.99 -25 3.16E-03 21.99 12.57 17.78 35.57 1.26E+04 81.99 -20 0.01 26.99 22.36 31.62 63.25 2.24E+04 86.99 -15 0.03 31.99 39.76 56.23 112.47 3.98E+04 91.99 -10 0.10 36.99 70.71 100.00 200.00 7.07E+04 96.99 -5 0.32 41.99 125.74 177.83 355.66 1.26E+05 101.990 1.00 46.99 223.61 316.23 632.46 2.24E+05 106.991 1.26 47.99 250.89 354.81 709.63 2.51E+05 107.992 1.58 48.99 281.50 398.11 796.21 2.82E+05 108.993 2.00 49.99 315.85 446.68 893.37 3.16E+05 109.994 2.51 50.99 354.39 501.19 1002.37 3.54E+05 110.995 3.16 51.99 397.64 562.34 1124.68 3.98E+05 111.996 3.98 52.99 446.15 630.96 1261.91 4.46E+05 112.997 5.01 53.99 500.59 707.95 1415.89 5.01E+05 113.998 6.31 54.99 561.67 794.33 1588.66 5.62E+05 114.999 7.94 55.99 630.21 891.25 1782.50 6.30E+05 115.9910 10.00 56.99 707.11 1000.00 2000.00 7.07E+05 116.9911 12.59 57.99 793.39 1122.02 2244.04 7.93E+05 117.9912 15.85 58.99 890.19 1258.93 2517.85 8.90E+05 118.9913 19.95 59.99 998.81 1412.54 2825.08 9.99E+05 119.9914 25.12 60.99 1120.69 1584.89 3169.79 1.12E+06 120.9915 31.62 61.99 1257.43 1778.28 3556.56 1.26E+06 121.9916 39.81 62.99 1410.86 1995.26 3990.52 1.41E+06 122.9917 50.12 63.99 1583.01 2238.72 4477.44 1.58E+06 123.9918 63.10 64.99 1776.17 2511.89 5023.77 1.78E+06 124.9919 79.43 65.99 1992.90 2818.38 5636.77 1.99E+06 125.9920 100.00 66.99 2236.07 3162.28 6324.56 2.24E+06 126.9921 125.89 67.99 2508.91 3548.13 7096.27 2.51E+06 127.9922 158.49 68.99 2815.04 3981.07 7962.14 2.82E+06 128.9923 199.53 69.99 3158.53 4466.84 8933.67 3.16E+06 129.9924 251.19 70.99 3543.93 5011.87 10023.74 3.54E+06 130.9925 316.23 71.99 3976.35 5623.41 11246.83 3.98E+06 131.9926 398.11 72.99 4461.54 6309.57 12619.15 4.46E+06 132.9927 501.19 73.99 5005.93 7079.46 14158.92 5.01E+06 133.9928 630.96 74.99 5616.75 7943.28 15886.56 5.62E+06 134.9929 794.33 75.99 6302.10 8912.51 17825.02 6.30E+06 135.9930 1000.00 76.99 7071.07 10000.00 20000.00 7.07E+06 136.9931 1258.93 77.99 7933.87 11220.18 22440.37 7.93E+06 137.9932 1584.89 78.99 8901.95 12589.25 25178.51 8.90E+06 138.9933 1995.26 79.99 9988.15 14125.38 28250.75 9.99E+06 139.9934 2511.89 80.99 11206.89 15848.93 31697.86 1.12E+07 140.9935 3162.28 81.99 12574.33 17782.79 35565.59 1.26E+07 141.9936 3981.07 82.99 14108.64 19952.62 39905.25 1.41E+07 142.9937 5011.87 83.99 15830.15 22387.21 44774.42 1.58E+07 143.9938 6309.57 84.99 17761.72 25118.86 50237.73 1.78E+07 144.9939 7943.28 85.99 19928.98 28183.83 56367.66 1.99E+07 145.9940 10000.00 86.99 22360.68 31622.78 63245.55 2.24E+07 146.99功率计算方法：5v供电就是最大输出电压是5Vpp，换算下来，就是1.77Vrms,Pout=4*1.77*1.77/Rload=12.53/RL如果负载使用4ohm喇叭，那输出功率是3.13W电压峰-峰值：指的是交流电、纹波、脉冲电等等波形中，波形最高点和最低点的电压差---叫电压峰-峰值。
