矿用远程断电器
KDG1井下远程断电器使用介绍
KDG1型井下远程断电器1 概述1.1 产品特点KDG1型远程断电器为本安型远程低电压断电执行装置，具有性能稳定可靠、寿命长、耐振动、结构简单、使用安全方便的特点。
它能控制井下设备开关的36 V低压交流控制回路，实现远程断电。
1.2 主要用途和适用范围1.2.1 主要用途主要用于煤矿井下设备的低压开关回路，必要时实现远程断电。
1.2.2 适用范围煤矿井下所有具有爆炸危险的场所和井下所有装有36 V交流控制开关回路的机电设备。
1.3 品种规格a) 品种：矿用断电器；b) 规格：KDG1型低压远程断电器。
1.4 型号的组成及其代表的意义本产品在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准Q/MKC 139-2004。
根据Q/MKC 139-2004的规定，KDG1型远程断电器的名称含义解释如下：K D G 1产品编号断电设备矿用Page 1 of 61.5 使用环境条件1.5.1 温度：0 ℃～40 ℃。
1.5.2 相对湿度：≤95 %。
1.5.3 大气压力：80 kPa ～106 kPa。
1.6 工作条件1.6.1 输入控制：无源触点信号。
1.6.2 输出控制断电容量：36 V交流/5 A。
1.6.3 断电控制距离（分站到断电器之间）：≤5 km 。
1.7 安全特征1.7.1 防爆形式：隔爆兼本质安全型。
1.7.2 安全标志：Exd[ib]I。
2 工作原理及结构特征2.1 总体结构KDG1型远程断电器外形图，如图1所示：Page 3 of 61—大喇叭嘴1、2—显示窗、3—提手、4—接地柱、5—小喇叭嘴2、6—小喇叭嘴3图1 KDG1型远程断电器2.2 工作原理KDG1型远程断电器采用先进的无源固态继电器模块技术，通过控制回路与负载回路之间的电隔离及信号耦合，实现无触点通断开关功能。
2.2.1 电路原理框图KDG1型远程断电器电路原理框图，如图2所示：控制绕组磁隔离器间歇振荡器触发电路无触点开关同步调制电源输出控制端输入控制端图2 KDG1型远程断电器电路原理框图3 技术特性3.1 主要性能3.1.1 能根据分站发出的控制信号对被控开关的36 V交流控制回路进行控制，适时断电。
井下远程馈电断电器
井下远程馈电断电器
井下远程馈电断电器（以下简称馈电断电器）为隔爆兼本质安全型远程高压断电执行装置，并具有断电反馈监测功能。
1. 产品特点
本产品执行监控分站发出的远程断电指令，控制井下设备开关的控制回路，实现远程断电并输出断电反馈信号。
2. 主要用途及适用范围：
馈电断电器主要用于煤矿井下被控设备远程断电控制，并输出断电反馈信号。
3. 防爆类型及防爆标志
防爆类型: 矿用隔爆兼本质安全型，防爆标志: Exd[ib]I。
? 技术特性
1. 工作电压、电流
1) 工作电压范围：9～24.5VDC。
2) 工作电流：≤200mA。
2. 输出控制接点容量：660V/0.3A、127V/1.5A 。
3. 输入输出端口配置
1) 本安输入端口（本安电源输入/本安控制信号输入/本安馈电输出）：1个；
2) 断电输出端口：1个；
3) 馈电源输入端口：1个。
4. 断电控制距离（分站到断电器之间）：不小于2 km 。
5. 断电控制执行时间：≤0.5s。
6. 馈电源电压等级：660VAC、380VAC 。
KDG035 660K型矿用馈电断电器
KDG0.35/660K型矿用馈电断电器
参数设置说明
断电保持 按下状态 馈电断电器掉电后线圈断电常开 设置键 弹起状态 馈电断电器掉电后线圈断电常闭 控制信号 按下状态 控制信号为触点断开或高电平信号时有效 有效状态 设置键 弹起状态 控制信号为触点闭合或低电平信号时有效 分站控制 按下状态 控制信号为触点输入，同时级联信号为触点输出 信号选择 控制信号为电平信号输入，同时级联信号为电平信号输 弹起状态 出 键 如果未接外部馈电传感器，则馈电输出信号为内部有源 按下状态 馈电； 馈电选择 如果接外部馈电传感器，则馈电输出信号为外部馈电 如果未接外部馈电传感器，则馈电输出信号为内部触点 键 弹起状态 馈电； 如果接外部馈电传感器，则馈电输出信号为外部馈电
9
KDG0.35/660K型矿用馈电断电器
Thanks !
2017/10/27
10
KDG0.35/660K型矿用馈电断电器
4
3 技术指标
KDG0.35/660K型矿用馈电断电器
工作电压：9 VDC～25 VDC； 工作电流：≤30mA(24VDC)； 馈电信号：1(±0.2)mA /5(±1)mA； 输出控制接点容量： 660VAC/0.3A、380VAC/0.5A、127VAC/1.5A、 36VAC/5A、60VDC/1A； 输出控制接点组数：1组； 控制执行时间：≤0.5s； 有源馈电电源电压等级：660VAC、380VAC、127VAC； 无源馈电电源电压等级(触点馈电)：3300VAC， 1140VAC。
新产品介绍 KDG0.35/660K型矿用馈电断电器
检测技术研究所 张新超 2014.2.12
1
主要内容
矿用断电控制器
谢谢!
图2：QC83 －120／（225） 型磁力起动器原 理图
图3：D W 80 －200 （350） 型自动馈电开关 接线图
电磁启动器
QBZ-80D/660型电磁起动器瓦斯电闭锁可 参照附图4接线，将断电控制器的常开接点接 入QBZ-80D/660型电磁起动器2、8端子，当 监测设备正常工作时，断电控制器的常开接点 吸合，电磁起动器能正常供电，当瓦斯超限或 分站失电后，断电控制器的常开接点打开，电 磁起动器断电闭锁。
矿用断电控制器主要技术指标
输出控制接点容量 应符合GB3836.4的有关要求，并能满足控制 要求，在相关标准中明确规定。但不得低于下 列要求： 1）本质安全接点：直流24 V/100 mA； 2）非本质安全接点：交流660 V/0.3 A，380 V/0.5 A ，36 V/3 A；直流60 V/1 A。
矿用断电控制器主要技术指标
输出控制接点组数应满足控制要求，并在相关 标准中明确规定。但至少有1组动合和动开接 点。 输出控制接点参数 1、机械接点 1）导通电阻：<0.1Ω 2）分断电阻：>100 MΩ 2、电子接点： 1）导通压降：≤ 2 V； 2）截止漏电流：≤ 0.3 mA。
矿用断电控制器主要技术指标
分站至断电器最大传输距离不得小于2KM。 断电器输出控制距离应满足控制要求，并在相 关标准明确规定。 控制执行时间从接收到控制信号到输出相应控 制状态的时间应不大于0.5 S。 电源波动适应能力：供电电压在规定的电压波 动范围内变化时，断电器的所主要功能和主要 指标不得低于本标准的要求。
图1：QC83 －120 （225）Z 型真空磁力起动 器电气原理图
煤矿一通三防技术要求
工作压力
30kpa～130kpa〔绝压〕
工作电压
(9～24.5) VDC
工作电流
≤50 mA·24VDC
输出信号
200 Hz～1000Hz〔线性对应0.00～10. 0%CH4〕
传输距离
＞3 km
报警方式
间歇式声光报警
采样方式
自由扩散式
使用寿命
≥5年
防爆型式
ExibⅠ矿用本质安全型
产品性能要求：
必须能适应煤矿井下风速的测量要求，能适应测风站、进回风巷和采区工作面等安装环境，具有遥控调校功能，检出量不受环境温度气压、粉尘和电磁干扰阻碍。风速低于下限或高于上限时发出声光报警。
采购技术指标：
测量范畴
0.3—15m/s
差不多误差
≤±0.3%
工作电压
12～18V DC
工作电流
≤70mADC
采购技术指标：
测量范畴
0～10.0%CH4
辨论率
0.01％CH4
测量精度
0.00～1.00%CH4 ≤ ±0.06% CH4
1.00～10.0 CH4≤ 真值的asdfasdf234!@#!@#@#$%@#$%%^#$^@$^!@#$@#$±6%
响应时刻
≤25s
调校周期
6个月
工作温度
0～40℃
工作湿度
要紧技术指标：
馈电监测电压等级
1140 V AC、660 V AC
工作电压
〔12～24.5〕VDC
工作电流
≤100mA
本安输入
24.５VDC/500mA
本安馈电信号输出
1mA/5mA
断电容量
36V/5A或660V/0.5A断电操纵距离≥2 km

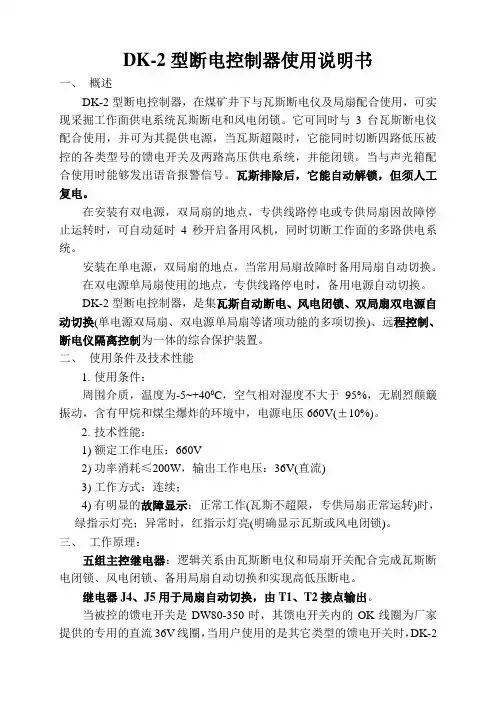

DK-2型断电控制器使用说明书
DK-2型断电控制器使用说明书一、概述DK-2型断电控制器，在煤矿井下与瓦斯断电仪及局扇配合使用，可实现采掘工作面供电系统瓦斯断电和风电闭锁。
它可同时与3台瓦斯断电仪配合使用，并可为其提供电源，当瓦斯超限时，它能同时切断四路低压被控的各类型号的馈电开关及两路高压供电系统，并能闭锁。
当与声光箱配合使用时能够发出语音报警信号。
瓦斯排除后，它能自动解锁，但须人工复电。
在安装有双电源，双局扇的地点，专供线路停电或专供局扇因故障停止运转时，可自动延时4秒开启备用风机，同时切断工作面的多路供电系统。
安装在单电源，双局扇的地点，当常用局扇故障时备用局扇自动切换。
在双电源单局扇使用的地点，专供线路停电时，备用电源自动切换。
DK-2型断电控制器，是集瓦斯自动断电、风电闭锁、双局扇双电源自动切换(单电源双局扇、双电源单局扇等诸项功能的多项切换)、远程控制、断电仪隔离控制为一体的综合保护装置。
二、使用条件及技术性能1.使用条件：周围介质，温度为-5~+400C，空气相对湿度不大于95%，无剧烈颠簸振动，含有甲烷和煤尘爆炸的环境中，电源电压660V(±10%)。
2.技术性能：1)额定工作电压：660V2)功率消耗≤200W，输出工作电压：36V(直流)3)工作方式：连续；4)有明显的故障显示：正常工作(瓦斯不超限，专供局扇正常运转)时，绿指示灯亮；异常时，红指示灯亮(明确显示瓦斯或风电闭锁)。
三、工作原理：五组主控继电器：逻辑关系由瓦斯断电仪和局扇开关配合完成瓦斯断电闭锁、风电闭锁、备用局扇自动切换和实现高低压断电。
继电器J4、J5用于局扇自动切换，由T1、T2接点输出。
当被控的馈电开关是DW80-350时，其馈电开关内的OK线圈为厂家提供的专用的直流36V线圈，当用户使用的是其它类型的馈电开关时，DK-2型断电控制器可提供相应的无源接点(常开或常闭)供选用。
1.瓦斯断电原理瓦斯断电方式有两种：1)馈电开关采用有压释放方式瓦斯断电仪常用接在DK-2断电控制器的T3、T4线柱，馈电开关OK 接X2(X5、X8、X11)、X3(X6、X9、X12)线柱。
KDG3K井下远程馈电断电器说明书
KDG3K型井下远程馈电断电器产品使用说明书KDG3K型井下远程馈电断电器1 概述KDG3K型井下远程馈电断电器适用对矿井磁力开关或馈电开关的监控，具有远程断电功能，控制开关的控制回路，实现主回路的自动断电；同时对被控开关断电状况进行监测，将负荷侧有电/无电信号传送至监控分站，防止“假断电”现象。
1.1 产品特点1.1.1一路馈电功能，接线方便，信号准确。
1.1.2 一路断电功能，高低压均可控制。
性能可靠、稳定宜于维护。
1.1.3 继电器为军工级产品，性能可靠，使用寿命长。
1.1.4 性价比高。
1.2 主要用途及使用范围KDG3K型井下远程馈电断电器主要用于煤矿磁力开关或馈电开关的安全监控，也可用于其他需要监控的设备。
1.3 使用环境条件1.3.1 装置在下列条件下应能正常工作a) 温度： 0℃～40 ℃；b) 相对湿度 95 %；c) 大气压力 80 kPa～106 kPa；d) 机械环境 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。
1.3.2 KDG3K型井下远程馈电断电器应能承受下列规定的安装贮运条件a) 高温 60 ℃；b) 低温 -40 ℃；c) 平均相对湿度 95 %；d) 振动 50 m/s2。
1.4 型号组成及代表的意义K D G 3 K馈电产品系列编号断电设备矿用电控设备1.5 外观与结构1.5.1馈电断电器表面应平整,涂层均匀,外壳无变形、开裂、腐蚀及机械损伤,标志清晰。
1.5.2外观结构如图一图一：结构图1：馈电源接线入口；2：断电输出口；3：分站接线入口；4：馈电灌封模块；5：继电器6：接地线；7：主板；8：交流接线板；9：显示板1.6 安全a) 防爆型式:矿用隔爆兼本质安全型；b) 防爆标志:Exd[ib]I。
c) 配接关联设备：KJ90系统KDF系列分站。
2 工作原理2.1 工作原理如图一所示，该装置主要由主板和显示板两部分组成。
2.1.1 原理框图：2.2关负荷侧，采用光敏原理来监测开关是否带电，馈电信号真实可靠，防止井下假断电。
KDG2远程断电器使用方法
KDG2型井下远程断电器产品使用说明书KDG2型井下远程断电器1. 概述本说明书详细地介绍了KDG2型井下远程断电器的使用方法及注意事项，使用者在使用前务必仔细阅读。
KDG2型井下远程断电器为隔爆兼本质安全型远程高压断电执行装置，具有执行监控分站发出的远程断电指令，控制井下设备开关的高压控制回路，实现远程断电的功能。
1.1产品特点本产品采用高可靠的高压继电器，兼容多种输入控制信号。
1.2主要用途及适用范围：KDG2型井下远程断电器主要用于煤矿井下被控设备远程断电控制。
1.3品种、规格品种：矿用断电器规格：KDG2型井下远程断电器1.4型号的组成及其代表意义：1.5使用环境条件：1.5.1温度：0 ~ +40℃1.5.2相对湿度：≤98%1.5.3大气压力：85Kpa～110Kpa1.6工作条件：1.6.1交流输入：660V/380V/220V/127V/36V(可选)。
1.6.2断电容量：36V/5A或660V/0.5A。
1.6.3断电控制距离（断电器与分站的联接距离）：不小于2Km。
1.7 防爆类型及标志隔爆兼本质安全型；安全标志：Exd[ib]I2．结构特征与工作原理2.1 KDG2型井下远程断电器外型图(详见图1)图3 KDG2型井下远程断电器注释其中1、2、3、4、5、6为接线柱1——内接地；2、3——交流输入；4、5——常开触点；5、6——常闭触点；7——高压继电器；8——电路板；9——变压器；3技术特性3.1主要性能3.1.1能接受和执行井下分站发出的远程断电指令。
3.1.2能控制与之相联设备开关高低压控制回路的通断。
3.2主要参数3.2.1 输入的交流电压等级：660V/380V/127V/36V（可选）。
3.2.2 输入控制信号的类型：无源触点/电平信号。
3.2.3 输出控制的断电容量：36V/5A或660V/0.5A。
3.2.4 控制输出方式：常开或常闭。
3.2.5 断电控制距离（分站到断电器之间）：不小于2Km.3.2.6 断电显示：红灯——断电指示;绿灯——工作电源指示3.2.7 整机功耗：0.2W4.尺寸、重量4.1外形尺寸：400×300×200mm4.2整机重量：5Kg5．连接、安装5.1交流输入：交流输入由图1大喇叭口1接入，与接线柱2、3相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用远程断电器
•KDG3/36矿用远程断电器是执行远程断电功能的执行机构，它是一个装在隔爆接线盒内的固态继电器。
其输入端口为本安型，与监控系统分站主机连接，输出端口为非本安型，串接在被控设备的控制回路中，输入端与输出端由光电耦合器隔离。
KP1005型远程断电器主要用于煤矿井下，与监控系统分站主机或具有参数超限断电控制的设备配套使用，可实现对井下动力设备的断电闭锁控
制。
•[主要技术参数]
•防爆标志：Exd[ib] I
•本安输入动作电流：2mA≤Id≤20mA
•本安输入动作电压：3V≤Ud≤4V
•输入阻抗：＞300Ω
•最小动作电流脉冲宽度：≥500us
•输出死区电压：±15V
•输出通态压降：≤2V
•输出通断延时：≤10ms
•输出通断能力：AC 220V ，≤20A •控制设备至断电器最大距离：1km •断电器至被控制设备最大距离：50m
•KDG-1/220(A) 矿用隔爆兼本质安全型断电控制器（以下简称断电控制器）用于煤矿井下断电控制和馈电状态检测。
断电控制器具有3路断电控制输入、3路断电控制输出和3路馈电检测、信号输出功能，可大大减少煤矿井下的设备及布线，给煤矿安全监控带来极大的方便。
断电采用继电器控制方式，馈电采用直接引线的测量方式，具有测量准确、性能可靠的优点。
断电控制器为矿用隔爆兼本质安全型产品，防爆标志为：Exd[ib]I，可长期用于煤矿井下含有瓦斯、粉尘等爆炸性气体的危险场所中。
•主要技术指标:
•1、工作电压：交流36 V/127 V/660 V，允许偏差－25%～＋10%；2、断电及馈电监测数量：3路3、断电控制信号类型支持0/4 V～22 V电压型和0/5 mA～15 mA电流型。
4、接点容量：660 V/0.35 A，380 V/0. 5 A，220 V/1 A，127 V/2 A，36 V/5 A。
5、馈电检测电压范围：交流36 V～220 V。
6、信号制式:0/5 mA电流型：无电状态输出0 mA 电流信号，有电状态输出5 mA电流信号。
1/5 mA电流型：无电状态输出1 mA电流信号，有电状态输出5 mA电流信号。
±5 mA电流型：无电状态输出－5 mA电流信号，有电状态输出＋5 mA电流信号。
输出电流信号的最大偏差为±5%。
7、传输距离: 2 km。
