交流接触器的选用计算
接触器,线经,热继电器断路器选型计算
接触器,线经,热继电器断路器选型计算LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】接触器的结构以及其工作原理接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
交流接触器的选用
交流接触器的选用低压交流接触器是利用电磁吸力及弹簧反作用力的配合动作，从而使触点闭合与断开的一种电磁开关，是控制电器的一种，主要用于通断电器装置电源，适用于频繁地接通和断开主电路及大容量控制电路的电器。
具有低电压释级保护功能、控制容量大、距离远，并在接通断开装置电源时避免人身伤害等优点，交流接触器的选用对动力装置和电力线路正常执行非常重要。
一、交流接触器的结构与引数一般使用中要求交流接触器设定结构紧奏，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。
按照灭弧方式分为空气式和真空式，按照操动方式分电磁式、气动式和电磁气动式，按接触器额定电压引数分高压和低压。
交流接触器的主要引数：1、额定电压un在规定条件下，保证接触器主触头正常工作的电压值。
通常最大工作电压即为额定绝缘电压。
低压一般为380v、500v、660v、1140v等。
2、额定电流in由电器主触头的工作条件（额定工作电压、使用类别、额定工作制和操作频率）所决定的电流值。
在380v时，额定工作电流可近似等于控制功率的2倍。
3、约定发热条件在规定条件下试验时，电流在8h工作制下，各部温升不超过极限值时所承载的最大电流。
4、功作值功作值是接触器的接通电压和释放电压。
要求加85%额定电压时其衔铁应能完全可靠地吸合。
5、接通与分断能力。
6、电气寿命与机械寿命。
7、操作频率。
二、交流接触器的选用原则接触器作为通断负载电源的装置，接触器的选用应按满足被控制装置的要求进行，除额定工作电压与被控装置的额定工作电压相同外，被控装置的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。
选用原则如下：1、交流接触器的电压等级要和负载相同，选用的接触器型别要和负载相适应。
2、负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。
接触器的接通电流大于负载的启动电流，分断电流大于负载执行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。
接触器、熔断器、热继电器选型方法
接触器的选用1、选型原则：1）持续运行的设备。
接触器按67-75%算,即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。
2）间断运行的设备。
接触器按80%算,即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
3）反复短时工作的设备。
接触器按116-120%算，100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。
还要考虑工作环境和接触器的结构形式。
2、型号举例：3TF55 11-0XM0注：3TF没有什么实际意义。
只是代表了一个系列-3TF标准型接触器3TF52 11-0XM0（3TF）标准型接触器（55）工作电流300A（11）1个常开触点，1个常闭触点（0X）交流线圈（M0）交流50HZ 220V热过载继电器的选用1、选型原则长期稳定工作的电动机可以取过载继电器额定电流的0.95~1.05倍或中间值等于电机的额定电流2、热继电器类型3UA/3RU为双金属片式热过载继电器，3RB20/21/22为电子式过载继电器，额定电流范围：3UA：0.1-400A；3RU：0.11-100A；3RB20/21：0.1-600A 3RB22：0.3-820A，选中间值等于电机的额定电流3、型号举例：3UA6640-3C具体选型过程：因为电动机的额定电流为201A,所以根据选型手册选用额定电流为160-250A的3UA6640-3C热继电器熔断器的选用1、选型原则（1）熔断器的使用场合为照明电路、电动机的保护回路、可控硅原件等，本实验台熔断器需要用来对电动机进行保护，单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。
（2）电网配电一般用刀型触头熔断器；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。
本实验台对电机进行保护。
（3）熔断器的最大分断能力应大于被保护线路上的最大短路电流。

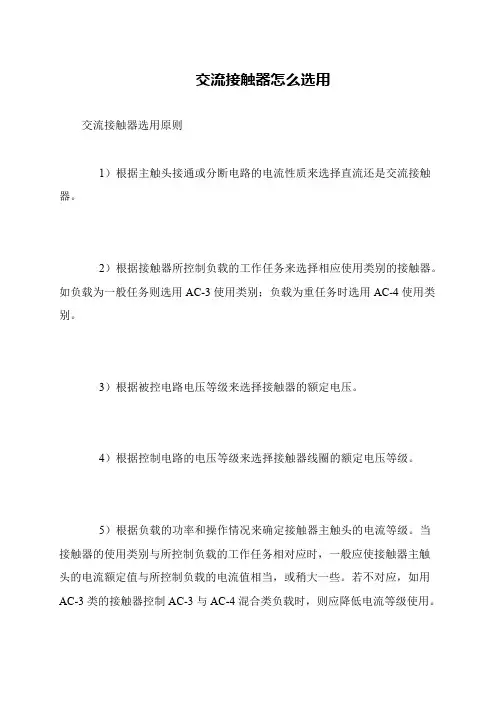

交流接触器怎么选用
交流接触器怎么选用
交流接触器选用原则
1）根据主触头接通或分断电路的电流性质来选择直流还是交流接触器。
2）根据接触器所控制负载的工作任务来选择相应使用类别的接触器。
如负载为一般任务则选用AC-3使用类别；负载为重任务时选用AC-4使用类别。
3）根据被控电路电压等级来选择接触器的额定电压。
4）根据控制电路的电压等级来选择接触器线圈的额定电压等级。
5）根据负载的功率和操作情况来确定接触器主触头的电流等级。
当接触器的使用类别与所控制负载的工作任务相对应时，一般应使接触器主触头的电流额定值与所控制负载的电流值相当，或稍大一些。
若不对应，如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则应降低电流等级使用。
接触器,线经,热继电器断路器选型计算
接触器的结构以及其工作原理接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
接触器,线经,热继电器断路器选型计算
接触器的结构以及其工作原理接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
怎样根据电机选择交流接触器
怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。
一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。
接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。
为了保证电寿命，可使接触器降容使用。
选用时，接触器额定电流大于电机额定电流。
4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。
5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。
一般地，接触器的额定电流可按电容器的额定电流的 1.5倍选取，型号选CJ10、CJ20等。
6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。
例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。
交流接触器的选用方法
电动机有笼型和绕线型电动机，其使用类别分别为AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。
笼型电动机的起动电流约为6倍电动机额定电流Ie，接触器分断电流为电动机额定电流Ie。
其使用类别分别为AC－3，如：水泵、风机、拉丝机、镗床、印刷机以及钢厂中的热剪机等，这里可选用直动式交流接触器。
选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算，这时可以按电动机功率或额定工作电流，用查表法选用接触器。
5、绕线式感应电动机AC－2使用类别用接触器的选用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器的选用计算
工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅
交流接触器的选用计算
(一)电动机负载时的选用
交流接触器吸引线困电压由控制电路电压而定。
主触头额定电流
由下面经验公式计算：
Imc= PN X 10³
-----------------
KUN
式中Imc ——主触头额定电流，A；
PN ——被控制的电动机额定功率，KW；
K ——常数，一般取1—1.4；
UN ——电动机的额定电压，V。
实际选择时，接触器的主触头额定电流大于上式计算值。
(二)非电动机负载时的选用
非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现
分述如下。
1．电热设备
电流波动最大值不超过1.4IN，可按下式选用
Itc≥1.2 IN
式中Itc ——接触器额定发热电流，A；
IN ——被控电热设备额定电流，A。
如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。
2．电容器
用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。
现推荐采用表1的数据。
对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。
表1
型号电容器额定
工作电流Ic(A) 电容器标称容量Qc（Kvar）
电容器额定工作电压Uc=220V 电容器额定工作电压
Uc=380V
CJ10-10 7.5 3 6
CJ10-20 12 5 8
CJ10-40 30 12.5 20
CJ10-60 53 25 40
CJ10-100 80 30 60
CJ10-150 105 40 75
CJ20-250 130 50 100
3．电焊变压器
表2为电焊变压器选配接触器参考表。
经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器
的3极可以并联使用。
表2
型号额定
工作电流IN(A) SN(kVA) Ik(A)
UN=220V UN=380V UN=220V UN=280V
CJ10-60 30 11 20 300 300
CJ10-100 53 20 30 450 450
CJ10-150 66 25 40 600 600
CJ10-250 105 40 70 1050 1050
CJ10-250 130 50 90 1800 1800
注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、
短路时一次侧最大短路电流。
为总闸选交流接触器，首先要考虑线电流，根据三相功率的公
式：
P=1.732*380*I*0.75
按130kW计算：
130kW=1.732*380*I*0.75
I=130kW/(1.732*380*0.75)
=130kW/493.62
=263 A
电机的启动电流比额定工作电流大，是额定电流的4~7倍，但是时间很短，所以常常取1.3到1.7倍，这里就取1.5倍。
还要考虑使用系数，因为你的所有电机不是同时使用，一般是取0.6到0.8，如果是一台电机就取1。
但是你是大电机是主要的，就取
0.9好了。
263*1.5*0.9=356 A
你最好不要用交流接触器而选用空气开关。
要选大于356 A的空气开关，并按照356 A调整整定电流，这样线路中的电机才能够正常
工作和有电路保护。
交流接触器问题
请问一下各位高手，我有一个型号为D1810的交流接触器，上面标有，Ith25A,Ui690V,请问一下各位师傅，它的含义是什么？那个25A是不是主触点的额定电流？
Ith25A是表示接触器的一个重要的技术参数，叫做热稳定电流值，也就是可以在两秒钟内可以通过的最大电流值。
25A不是触点的额定工作电流，而是瞬间通过的最大的电流。
交流接触器主要技术参数有：
接触器额定绝缘电压（Ui）、额定工作电压（Ue）、额定发热电流（Ith）、额定工作电流（Ie）和额定工作功率。
额定发热电流（Ith）有的地方就叫发热电流（Ith），其实是应该叫做热稳定电流(额定短时耐受电流)Ith。
关于热稳定电流(额定短时耐受电流)Ith在高压断路器中有人这样解释的：当短路电流通过高压断路器时，不仅会产生很大的电动力，而且还会产生很多的热量。
短路电流所产生的热量与电流的平方成正
比，而热量的散发与时间成反比。
由于短路时电流很大，该电流在短时间内将产生大量的热量不能及时散发，因而高压断路器的温度将显著上升，严重时会使高压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。
因此，高压断路器铭牌上规定了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。
在4s内，能够保证高压断路器不损坏的条件下允许通过的短路电流值，称为4s热稳定电流。
在铭牌上热稳定电流以额定短时耐受电流(短路电流
有效值)表示。
/ebook/read.asp?id=2007/B10037
537/4.html
Ith25A的意思就是它在很短时间可以承受25安的电流，估计额
定工作电流就只有15 安左右了。
如一个继电器的主要技术参数：
a、额定绝缘电压Ui ：600V
b、额定工作电压Ue ：AC 277V 。
c、额定工作电流：Ie="30A" （AC-8b)；Ith="40A" 。
d、机械寿命＞100 万次；电寿命＞10万次。
e、线圈工作电压范围：
继电器线圈在70% Us～110% Us范围内可靠吸合并工作,释放
电压在20% Us～70% Us范围内。
f、产品线圈工作电压Us="208" ～240V 。
它的热稳定电流为40A，但额定工作电流就只有30A。
