铝合金压铸件的常用材料有:日本工业标准牌号ADC1,ADC3,ADC10,和ADC12;美国 工业标准牌号:A360和A380;我国标准:YL102,YL104,YL112和YL113，对于我司来讲， 压铸件的选材统一要求为ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12和A380 . 以上几种材料的成份和力学性能见表<1>
家电产品结构设计
课程大纲
一.结构设计知识简述 二.压铸件设计 三.钣金件设计 四.塑胶件设计
一、结构设计知识简述
随着电子技术的使用范围的推广，灯具的功能、体积、重量、动转可靠性以及对各种环境 的适应性等诸多问题被纳入到结构设计的范畴，使灯具的结构设计逐步成为一个多学科的综合 技术，未来的灯具在光学设计、热学设计、安全设计、机械设计与工艺设计的科学化程度将大 大提高，各种专业软件的算法已经应用到或是即将应用到配光设计技术、温度模拟分布、热流 模型的建立等方面，特别是灯具系统化设计的理论和技术，这些技术的应用使得纯机械技术和 工艺失去意义，现有的结构设计方法也面临着新的变革。
二、压铸件设计
2.5、拔模斜度
拔模斜度的大小与零件的结构、高度、壁厚及表面粗糙度有关,在允许的范围内,尽 可能取大值,有利于脱模。 非圆形内侧壁的拔模斜度如下表,外侧取表下表值的一半。
拔模高度 圆形 非圆形
<=3
>3~6
4°
3°30’
5°30’ 4°30’
>6~10 2°30’ 3°30’
>10~18 2° 2°30’
二、压铸件设计
<1>材料成份和力学性能
合金牌号 ADC10 ADC12
Si(%) 7.5-9.5 9.6-12
Cu(%) 2-4
1.5-3.5
Mg (%) <0.3 <0.3
Fe(%) <1.3 <1.3
Al 余量 余量
抗拉强度(MPa) 241 228
耐力(MPa) 157 154
延伸率(%) 1.5 1.4
2.8、文字和图案
文字大小不小于5号字体,凸起高度0.3~0.5mm, 线宽推荐0.8mm.,出模 度10~15度,如果外壳表面采用喷粉处理，其外侧面的文字及图案的凸起高度采 用0.5mm,如果凸起高度用0.5mm以下的话，外壳喷粉之后会其字形及图案就 会模糊不清。
硬度(HB) 73.6 74.1
A380
7.5-9.5
3-4
<0.1
<1.3
余量
245
1.6
74
2.2、壁厚
壁厚设计以均匀为佳,不均易产生缩孔和裂纹,易引起零件变形,同时会影响到模具的使 用寿命。壁厚很厚的铸件内部易产生缩孔,影响材料的力学性能，对大形铝合金,其壁厚不 宜超过6mm,因壁厚增加,其材料的力学性能将明显下降,因此推荐壁厚如表<2>。对外侧 边缘壁厚, 为保证良好的压铸成形,壁厚s>=1/4h, 且s>=1.5mm, s为边缘壁厚, h为边 缘壁的高度,如下图所示。
二、压铸件设计
<2>压铸件最小壁厚和正常壁厚
壁的单面面积 axb(cm28 2.0
>25~100 1.2 2.5
例:壁厚设计-990801-89灯头壳-GF-A-C版
>100~500 1.8 3.0
>500 2.5 4.0
二、压铸件设计
2.3、加强筋
设计筋的目的是增加零件的强度和刚性,避免因单纯依靠加大壁厚而引起的气孔,裂 纹和收缩缺陷,同时能使金属流路顺畅,改善压铸的工艺性.筋高不超过15倍壁厚，最大筋宽 不超过1.5倍壁厚，对筋高30mm以下，拔模斜度不小于3°，筋高30mm以上，拔模斜 度不小于2°(通常在我司为节省成本，减轻重量，拔摸斜度一般都放得很小，一般情拔 1°，高筋高30mm以上的拔2度，对于批量不大的产品应该也不会有很大问题）,在特殊 情况下加强筋端面的拔模度可设为0.5°。 例:特殊情况下加强筋的运用
2.4、圆角
圆角设计可使金属液流畅,气体易排出,有利于铸件成形，并能避免因锐角致使零 件和模具产生裂纹,有利于提高模具寿命,因此对过渡处应避免锐角设计, 圆角半 径以取最大为原则,一般取值如下: 对相等壁厚: 1/2h<= r<=h 对不等壁厚: 1/4(h1+h2)<=r<=1/2(h1+h2) r为内圆角半径, h、 h1和 h2为壁厚
>18~30 1°45’ 1°45’
>30~50 1°15’
>50~80 1°
>80~120 0°45
1°30’ 1°15
1°
>120~180 0°30’ 0°45’
>180~250 0°30’
0°30’
2.6、相邻距离
尽量避免窄且深的凹穴设计，以免对应模具处出现窄而高的凸台，因受冲击易弯 曲、断裂。如下图所示,当a过小时,易使模具在此处开裂,为使模具在此处有足够的强 度,a值应不小于5mm。
目前，灯具的结构设计大致包含以下内容： 1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计） 综合上述，结构设计（灯具）现已包含着相当广泛的技术内容，其范围涉及到力学、机械 学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述的具体内容 中去，而是配合上述过程问题讲述各种不同加工方式的结构的工艺性设计：压铸件工艺性设 计、钣金件工艺性设计、塑胶件工艺性设计等。
二、压铸件设计
1、术语和定语
流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样的纹路。 冷隔：指铸件表面有与周边熔接不良的小块。 铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄的铬酸盐膜。 欠铸：指铸件成形不饱满。 网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷的痕迹。 溢流口：指金属液冷却凝固时为补偿金属收缩所设置的穴。
二、压铸件设计
示例:相邻距离的合理设计
二、压铸件设计
2.7、铸孔
铝合金可铸最小孔径为2.5mm, 可铸孔径大小与深度有关,对盲孔,孔深为 孔径的3到4倍, 对通孔,孔深为孔径的6到8倍。对孔径精度或孔距精度要求较高 的,一般不直接铸孔,采用后序机加工处理, 但对壁厚较厚的孔,为避免机加后出现 表面有砂眼,一般先铸出底孔,然后用机加去除加工余量。

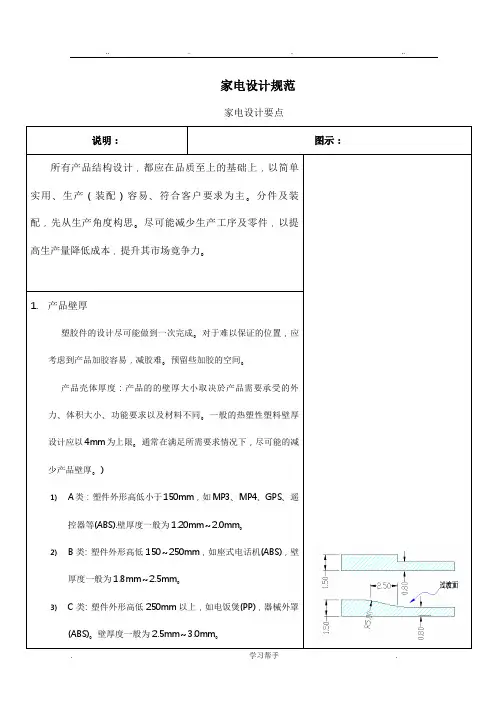

家电结构设计规范标准[详]
![家电结构设计规范标准[详]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/7b18152a0b4e767f5acfce97.webp)
6)在产品壁厚设计时应充分考虑其体积大小、材质、使用场合。参考客户意见等资料。如果在使用过程中表面受外加力或气压水压等，更须作出适当计算。
2)B类:塑件外形高低150～250mm，如座式电话机(ABS)，壁厚度一般为1.8mm～2.5mm。
3)C类:塑件外形高低250mm以上，如电饭煲(PP)，器械外罩(ABS)。壁厚度一般为2.5mm～3.0mm。
4)D类：对于对壳体有特别要求的产品,如音箱(壁厚对音响效果影象较大)，壁厚由3.0mm～4.0mm不等。
1.70 3.20 1.30 2.00 3.50
1.40 3.00 1.00 1.60 2.60
1.00 2.60 0.70 1.20 2.50
8)丝头孔如果较深螺丝头孔应尽可能的加大以方便螺丝刀的操作。
9)A类产品常用螺丝为1.0～2.0。
B类产品常用螺丝为1.7～3.0。
C类产品常用螺丝为2.6～4.0。
2.止口：
止口在产品的组合中起到相互之间的定位、加固装配和调整接合线(夹口)的平整的作用。常用的有单止口和双止口(见图2-1)。
1)大部分产品使用的都是单止口,凸止口宽一般来为壁厚的0.45倍。高为宽度的1～1.5倍。(常用高度有0.8mm，1.0mm，1.2mm，1.5mm，2.0mm。体积大的产品还有3.0mm，4.0mm)。
C类产品装饰线为0.8x0.8。
装饰线与凹凸止口的间隙关系设计如（图3-1）。
图3-1
结构设计家电产品所有部件中英命名
磨擦甩色 颜色沉 颜色光亮 喷油表面不平滑 移印过多 移印不完整 丝印不良 印油过多
热熨不良 电镀不良 电镀阴阳色 电镀发黑 手指模印
杂声 电池弹簧凸出 接触不良及焊锡不良 间竭功能 无声 灯泡无光 电线凸出 电线甩掉 电线焊接不良 短路 开关不良 开关无功能 电路板松
超声不良 超声压花
贴纸翘起 热封不良 油渍 胶水渍 牙松 滑牙 公仔手脚不能动 混错装
screw rust 螺丝生锈 blister poor heat sealing &unse吸塑不良或无粘 excess material inside blister 吸塑有外来物件 incorrect blister used 错用吸塑罩 blister cannot stand 吸塑不能站立 blister card wrinkle 吸塑卡皱 blister card damage 吸塑卡烂 blister card poor die-cut 吸塑卡裁剪不良 fold mark on blister card 吸塑卡折痕 polybag damage 胶袋损坏 polybag shrinkage 胶袋缩水 j-hook damage/wrinkle 挂钩烂/皱 j-hook sticker dislocate 挂钩胶贴移位 butterfly hook damage/wrinkle 蝴蝶孔烂/皱 butterfly hook poor die-cut 蝴蝶孔裁剪不齐 fold mark on gift box 彩盒折痕 window box film stress 彩盒胶穿顶白 window box film detach 彩盒胶窗甩 window box film poor sealing 彩盒胶窗无粘合不良 window box flap seam open 彩盒缝口爆开 window box film poor transparen 彩盒胶窗透明度不良 missing accessories/componen 漏散件/附件 missing/wrong date code 漏/错日期印 missing instruction sheet 漏说明书 part dislocate 配件移位 包装 master carton shipping carton inner carton blister pack gift box pack instruction sheet bilingual pack 车缝及车梳 soft toy poor stuffing uneven stuffing stuffing disproportion poor sketching poor sewing seam allowance expose poor marrowing
家电设计规范
家电结构设计常见尺寸-图文详解
3 8
H
d1=d-2x
5 8
H;d2=d-2x
3 8
H
H=√23 P=0.866025404P
D=内螺纹大径;d=外螺纹大径；D2=内螺纹中径；d2=外螺纹中径 D1=内螺纹小径;d1=外螺纹小径；P=螺距；H=原始三角形高度
9
粗牙螺纹尺寸查询
10
热铆铜螺母M1.4、M1.6、M2.0
11
热铆铜螺母M3.0、M4.0
家电设计常见尺寸
目录
一、壁厚 1)、1.2MM：无线网卡、阅读器、车载MP3播放器 2)、1.5MM：手机 3)、2.0MM-2.2MM：POS机 4)、2.5MM：便携B超 5)、3.0MM、4.0MM：牙科CT、开立B超
二、美观槽、止口、反插骨 三、螺丝柱、热熔铜螺母 四、卡扣 五、软胶拉住 六、按键间隙、按键设计（弹性壁） 七、开口尺寸：IC卡、SD卡、SIM卡、T-F卡 八、电池仓、电池门扣
2 2
一、产品壁厚
1)、壁厚1.2MM产品：无线网卡、2)、壁厚1.5MM产品：手机 3)、壁厚2.0MM-2.2MM产品：4)、壁厚2.5MM产品：便携B超
阅读器、车载MP3播放器
POS机
无线网卡 阅读器
终端机
POS机
车载MP3
3
壁厚3.0MM、4.0MM产品
5)、3.0MM、4.0MM：牙科CT、开立B超、汇影B超
倒C角
16
六、按键间隙、按键设计（弹性壁）
硅胶按键
17
拨动键
周边间隙0.1
预留行程
18
POS机P+R按键
19
阅读器复位键
按钮
热熔柱
20
电子书P+R侧键
lifesmart_v20.7.pdf 产品手册说明书
产品手册杭州市滨江区滨康路352号中控信息大厦A座10-11楼 杭州行至云起科技有限公司深圳市南山区沙河西路3011号白沙新兴产业园1幢7楼C区成都市武侯区天府二街复地复城国际T1-2902热线电话商务合作********************400-886-1911官方公众账号目录控制中心超能面板Nature 视界 智慧网关红外遥控碗智慧魔镜01 03 04 04 05电气面板辰星开关恒星开关玉系开关流光开关调光开关极星开关插座系列07091113151515氛围灯光量子灯PLUS量子灯带幻彩灯带智能灯泡蓝牙灯泡门廊壁灯383838383838窗帘系统智能开合帘电机智能卷帘电机智界窗帘控制器窗帘控制面板30303031暖通系统地暖控制面板新风控制面板风机盘管控制面板暖气温控阀中央空调线控器中央空调智控网关333435363636安防门锁可视门锁智能门锁（经典版）耶鲁门锁212223安防摄像头FRAME 摄像头云眸室内摄像头云视户外摄像头282828其它奇点开关模块随心开关紧急按钮通用控制器44444444传感器系列动态感应器门禁感应器燃气感应器烟雾感应器水浸感应器环境感应器甲醛感应器CO2感应器PM2.5感应器雷达感应器一氧化碳感应器智能声光报警器171717171818181819191919影音系统SONOS音箱背景音乐智能音箱394042超能面板是一款多功能全屋智控面板，外观及界面均由获得德国红点奖和iF奖的设计团队倾力打造。
采用4英寸IPS超清多彩屏，可通过多点触控屏操控家中各类智能设备，一键启动离家模式、睡眠模式、观影模式、用餐模式等不同的智慧场景，精准控制窗帘的开合程度，调整灯光亮度与颜色，调节空调温度等。
同时这款面板可作为网关使用，添加其它智能家居设备实现全屋控制，也可作为智能开关被添加到用户的全屋智能系统中，支持多种工作模式。
墙外面板：86*86*11mm整机尺寸：86*86*36mm屏幕规格：480*480P/720*720P操作系统：Linux/Android供电方式：零火线100-240V AC 无线通讯:Wi-Fi+CoSS/Wi-Fi+CoSS+蓝牙无线传输距离：200m(开放场) 最大负载:交流负载单路阻性负载500W，感性、容性负载200W超能面板/超能面板S4英寸IPS超清多彩屏多点触控毫秒级响应86开关无缝升级智能场景控制扁平化极简界面安全用电IPSNature视界重新定义了家庭场景下的全屋智能交互体验，既是智能家居的控制中心，又将可视对讲、物业消息推送、周边O2O商业集于一身，助力地产实现业主运营和数字化转型。

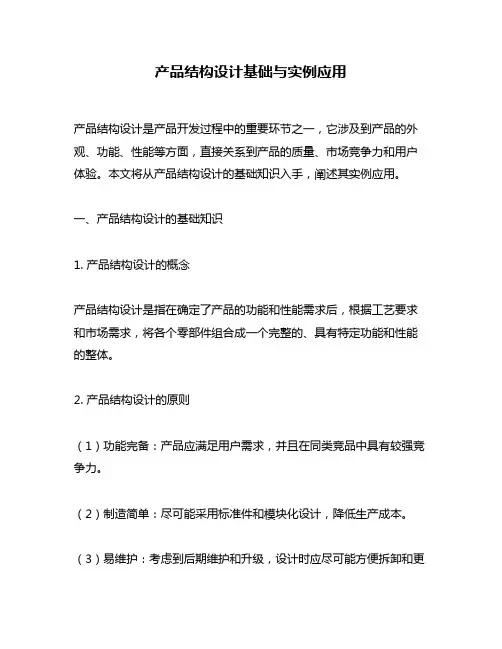

产品结构设计基础与实例应用
