L11产品规格书产品概述应用环境：室内、户外产品尺寸图（单位：mm）L11线条灯是专为户外景观亮化设计的一款小功率LED 条形产品。
采用航空级6063挤压铝外壳，阻燃塑胶PC端盖，通过高导热耐候PU胶灌封防水；灯条体积小，外观精致；灯条间通过国标定制柔性线缆连接；产品长度、顔色可定制，能适应大曲线或曲面的安装；适用于建筑物立面轮廓勾边，内外表面装饰亮化。
产品特点：★新一代T T L串行技术设计★标准D M X512控制协议★行业领先的无线扣式防拽连接设计★高导热胶全灌封防水设计★户外防雷及静电（E S D）专用防护设计★产品的上盖可选：支持P C透明或乳白弧盖★产品采用独创的隐藏式安装滑块★支持R G B/W电流单独可调（低亮高灰）技术参数产品选型表基 本 参 数 色 彩/灰 度 RGB/W 各256级灰度； 光 源 类 型 3535 /5050 /2835 光 源 数 量48-72pcs/米 (0.25米-1米，长度可以按要求定制)材 质 铝喷涂外壳 / 阳极氧化 + 光学PC 罩寿 命 50,000h 重 量 710g/米 光 电 参 数 工 作 电 压 DC24V最 大 功 率 12-20W/米 RGB 光 强 180cd/米白 光 360cd/米 光 束 角 30° / 45° / 60° / 90° / 120°电 气 等 级 III 类其 它 参 数 工 作 温 度 -20°C to 50°C 储 存 温 度 -40°C to 70°C 防 护 等 级IP66配光曲线规格型号 光源 数量 光源类型 颜色控制类型 DC 工作电压 功率 白色 光强 DA028-48AT 48PCS 3535 RGB/W 单线串行TTL 24V 12W 120cd DA028-48AD 48PCS 3535 RGB/W DMX512 24V 12W 120cd DA028-48XD 48PCS 5050 RGBW DMX512 24V 15W 180cd DA028-48CN 48PCS 3535 2835 W 无控制 24V 12W 240cd DA028-60AT 60PCS 3535 RGB/W 单线串行TTL 24Vz 15W 150cd DA028-60AD 60PCS 3535 RGB/W DMX512 24V 15W 150cd DA028-60XD 60PCS 5050 RGBW DMX512 24V 20W 225cd DA028-60CN 60PCS 3535 2835 W 无控制 24V 15W 300cd DA028-72AT 72PCS 3535 RGB/W 单线串行TTL 24V 18W 180cd DA028-72AD 72PCS 3535 RGB/W DMX512 24V 18W 180cd DA028-72CN72PCS3535 2835W无控制24V18W360cd安装件外观尺寸安装底座尺寸图（单位mm）；固定式安装底座安装方式示意：①安装载体钻孔,装膨胀胶塞：在载体上按灯具安装位置做好记号，并钻孔(建议用6mm钻头）；把膨胀胶塞用锤子敲入钻孔里（注：胶塞不可松动）；②固定灯具安装底座：将灯具安装底座孔位对准膨胀胶塞孔，选用合适的自攻螺丝将灯具安装底座固定到安装载体上；③灯具安装：将灯具对准灯具安装底座，并扣到灯具安装底座上；④灯具加固,完成安装：装好灯具后，从侧下边打两个自攻螺丝将型材上盖与型材安装底座固定在一起，防止型材上盖坠落。
线条灯使用说明书和使用心得
线条灯使用说明书和使用心得1.产品简介E/CS-LK-00是公司出品的LED装饰照明灯具。
主要适用于建筑墙面、桥梁、橱窗、绿化等景观装饰照明。
E/CS-LK-00是可以在室内、户外安装的密封型灯具。
灯体采用压铸铝与挤压铝外壳，美观、耐腐蚀。
清晰钢化玻璃透光率高。
整体灯具外形美观整体灯具外形美观，防水、散热性能优秀。
采用高可靠散热设计，灯具更稳定，寿命更长久。
采用超亮度大功率LED光源。
灯具的恒流驱动线路保证光源的稳定工作。
灯具寿命可达到50000小时。
2.产品规格3.结构安装示意图所有安装必须由相关专业的人员完成（请妥善保管说明书等相关技术资料）。
将灯具支架安装在墙壁指定位置，用高强度螺栓锁紧（如上图）.将灯具卡入支架内部，按照下图连接线路。
4.接线示意图5.常见故障处理中科宇泰E/CS-LK-12LED线条灯中科宇泰光能科技有限公司地址：南通市通州开发区杏园路299号电话：(0513)68856269传真：(0513)68856039室外使用外拍灯的基本用光原理和室内影棚差不多。
但在技术上，效果控制上有其特殊性。
首先，相机的曝光设定必须是全手动的（m档），任何相机的自动测光和自动曝光程序都无法感应出闪光瞬间的曝光量。
在使用闪光时，摄影者必须对闪光灯的曝光特性原理有所掌握。
闪光灯的瞬间发光持续时间很短，一般为千分之一秒以内。
所以控制闪光灯曝光量的相机控制只和光圈以及感光度设定有关，和快门速度无关。
快门速度只要保证处在闪光同步范围内，无论如何变化，只要光圈和感光度设置不变，闪光曝光量是一样的。
其实在某些环境中，快门的选择是会带出不同的效果的．．由于（（闪光灯的瞬间发光持续时间很短，一般为千分之一秒以内。
利用这点，我们慢速拍时，后段时间主体会受到自然光的影响．在拍人像是，我们是黄种人，渗点自然光，刚好会有更好的肤色．快门速度只要保证处在闪光同步范围内，无论如何变化，只要光圈和感光度设置不变，闪光曝光量是一样的。
《LED灯基础知识》PPT课件
一、什么是LED灯
• LED是英文light emitting diode的缩写,即：光线激发二极 管,属于一种半导体元器件.发光二极管的核心部分是由p型 半导体和n型半导体组成的晶片,在p型半导体和n型半导体 之间有一个过渡层,称为p-n结.在某些半导体材料的PN结 中,注入的少数载流子与多数载流子复合时会把多余的能 量以光的形式释放出来,从而把电能直接转换为光能.PN结 加反向电压,少数载流子难以注入,故不发光.这种利用注入 式电致发光原理制作的二极管叫发光二极管,通称LED.当 它处于正向工作状态时<即两端加上正向电压>,电流从 LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同 颜色的光线,光的强弱与电流有关.打个比方,LED就像一个 汉堡,可以发光的材料是夹层中的"肉饼",而上下的电极就是 夹肉的面包.
• 11.发光效率高：发热小,90%的电能转化为可见光〔普通 白炽灯80%的电能转化为热能,仅有20%电能转化为光能〕
二、LED光源的优点
• 12.安全系数高：所需电压、电流较小,发热较小,不产生安 全隐患,于矿场等危险场所.〔LED使用低压直流电即可驱 动,对使用环境要求较低〕
• 13.市场潜力大：低压、直流供电,电池、太阳能供电,于边 远山区及野外照明等缺电、少电场所.
• 2.按发光二极管的结构分：有全环氧包封、金属底座环氧 封装、陶瓷底座环氧封装及玻璃封装等结构.
四、LED的分类
• 3.按发光管出光面特征分：圆灯、方灯、矩形、面发光管、 侧向管、表面安装用微型管等.圆形灯按直径分为φ2mm、 φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等.国外通 常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1 〔3/4〕；把φ4.4mm的记作T-1〔1/4〕.
灵创照明LED硬灯条(LED线条灯)施工图
灵创照明LED硬灯条（LED线条灯）施工图
LED硬灯条(LED线条灯）安装说明
A：低压（高压）单色数码管，6米进一次电，用DC电源，棕色为正，蓝色为负。
B：外控硬灯条,LED线头灯1、只有一个四芯线的：红色为正，黑色为负，绿蓝为信号线，绿色为DAT，蓝色为GND，
2、大头为电源线（棕色为正，蓝色为负），一个400W电源分四路，每路带6米，共带24米小头为信号线（黑色接DAT，红色接GND），信号必须从数码管的公头进（带帽为公头，铜头除外），母头出线。
C：内控硬灯条（低压）必须用变压器，300W变压器共带24米，每路带6米。
LED硬灯条用四线芯安装图
LED硬灯条轮郭的安装图(二芯线头，大头为电源，小头为信号）轮郭安装。
照明设计白皮书系列-线条灯
THANKS
LIGHTUP 点亮照明设计
LIGHTUP 点亮照明设计
室外线条灯
△应用案例
△应用案例
LIGHTUP 点亮照明设计
常用线条灯种类
具采用国际顶级LED和控制芯片，
防酸、碱、盐双防水。
LED色温为RGB。防护等级为IP67 。 光源-LED 功率-36W 光通量-1200 A-1000 B-54 C-57。
LIGHTUP 点亮照明设计
△应用案例
△应用案例
LIGHTUP 点亮照明设计
室外线条灯
LED色温可选 3000K、5000K 。防护等级为 IP65。 光源-LED 功率具安装在具有不同宽度的建筑幕墙的插槽 中，完全满足看不到灯具的要求。 12W 光通量870 A-800 B45 C-40。
LIGHTUP 点亮照明设计
室外线条灯
室外线条灯
△应用案例
LIGHTUP 点亮照明设计
室外线条灯
LED色温可选3000K、5000K。防护等 级为IP65。 光源-LED 功率-12W 光通量-870 A330 B-10 C-16。
该灯具具有优良的控制性能，窄、薄的 照明灯具与建筑物融为一体。
LIGHTUP 点亮照明设计
室外线条灯
室外照明白皮书 | 线条灯
Lightup点亮照明设计
常用线条灯种类
LIGHTUP 点亮照明设计
室外线条灯
LED色温可选3000K、4000K。防护等级为IP65。 光源-LED 功率-4.4W 光通量-460 A-1000 B-81 C-90。
该灯具采用铝合金机身， 亚克力罩，国际顶级LED 和控制芯片，使产品更加 耐用，工作性能更加稳定。
LED色温可选3000K、5000K。防护等级为IP68。 光源-LED 功率-10W 光通量-655 A-1000 B-31 C34。

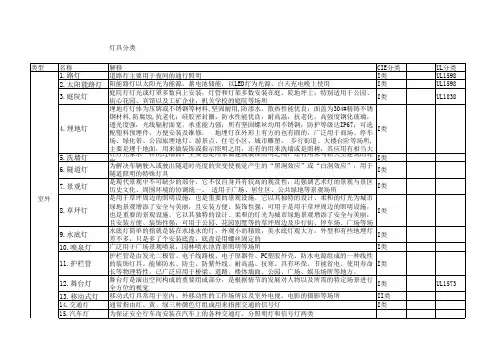

常见LED灯具(附图)
