山西省康杰中学高中物理3.3几种常见的磁场同步练习1新人教版选修3_1
人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习C卷(考试)
人教版高中物理选修3-1 3.3 几种常见的磁场同步练习C卷（考试）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转．由此可以判断（）A . 线圈A向上移动或滑动变阻器的滑片P向右加速滑动都能引起电流计指针向左偏转B . 线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C . 滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D . 因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向【考点】2. （2分）下列关于磁场和磁感线的说法中正确的是（）A . 磁感线总是从磁铁的N极出发，到S极终止，所以是不闭合的B . 磁感线可以形象地描述磁场的强弱和方向，是真实存在的C . 磁场和电场一样，也是一种物质D . 磁感线就是细铁屑在磁场周围排列出的曲线【考点】3. （2分） (2017高二上·汕头期中) 下列说法中不正确的是（）A . 电场线一定是从正电荷出发，终止于负电荷；磁感线一定是从N极出发，终止于S极B . 正电荷在电场中受到的电场力的方向即为该点电场强度的方向；小磁针在磁场中N极受到的磁场力的方向即为该点磁场的方向C . 电场线上某点的切线方向即是该点电场强度的方向；磁感线上某点的切线方向即是该点的磁场的方向D . 电场线越密的地方电场强度越强；磁感线越密的地方磁场越强【考点】4. （2分）下列关于磁感线的说法不正确的是（）A . 磁感线是闭合曲线且互不相交B . 磁感线的疏密程度反映磁场的强弱C . 磁感线不是磁场中实际存在的线D . 磁感线是小磁针受磁场力后运动的轨迹【考点】5. （2分） (2019高二下·温州期末) 电磁感应发射装置的简易模型如图所示，质量为m，电阻为R，边长为L的正方形金属线框abcd竖直静止放置在水平面上，垂直于线框平面存在有界匀强磁场，线框cd边在磁场外侧且紧靠磁场边界。
物理：新人教版选修3-1 3.3几种常见的磁场(同步练习)
第三节几种常见的磁场同步试题一、选择题：1、关于磁感线和电场线，下列说法中正确的是（）A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（）A、磁感线上某点的切线方向就是该点的磁感线强度的方向B、磁感线的疏密表示磁感应强度的大小C、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ7、如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A、两棒均显磁性B、两棒均不显磁性C、甲棒不显磁性，乙棒显磁性D、甲棒显磁性，乙棒不显磁性甲乙8、关于磁通量，下列说法中正确的是（）A、穿过某个平面的磁通量为零，该处磁感应强度一定为零B、穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C、匝数为n的线圈放在磁感应强度为B的匀强磁场中，线圈面积为S，且与磁感线垂直，则穿过该线圈的磁通量为BSD、穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量9、下列关于磁通量和磁感应强度的说法中，正确的是（）A、穿过某一个面的磁通量越大，该处磁感应强度也越大B、穿过任何一个面的磁通量越大，该处磁感应强度也越大C、穿过垂直于磁感应强度方向的某面积的磁感线的条数等于磁感应强度D、当平面跟磁场方向平行时，穿过这个面的磁通量必定为零二、填空题：1、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。
人教版高二物理选修3-1第三章 3.3几种常见的磁场同步训练(含答案)
人教版物理选修3-1 3.3几种常见的磁场同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．1822年建立的“分子电流假说”，初步确立了“磁场的电本质”。
“分子电流假说”是由哪位科学家提出的（ ）A ．安培B ．库仑C ．奥斯特D ．洛伦兹2．物理学史上，首先发现电流磁效应的科学家是（ ）A ．安培B ．卡文迪许C ．奥斯特D ．法拉第3．关于通电直导线周围磁场的磁感线分布，下列示意图中正确的是（ ）A ．B ．C ．D ．4．有一矩形线圈，面积为S ，匝数为n ，将它置于匀强磁场中，且使线圈平面与磁感线方向垂直，设穿过该线圈的磁通量为Φ，则该匀强磁场的磁感应强度大小为( )A ．ns ΦB ．n S ΦC ．S ΦD ．无法判断5．如图所示，竖直长导线通以恒定电流I ，一闭合线圈MNPQ 与导线在同一平面内，当线圈做下列运动时，穿过线圈的磁能量会发生变化的是（ ）A ．水平向右平移B ．竖直向下平移C．竖直向上平移D．以导线为轴转动6．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图，则下列说法中不正确的是（）A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．形成地磁场的原因可能是带负电的地球自转引起的7．如图所示，平行长直导线1，2通过相反方向的电流，电流大小相等。
a，b两点关于导线1对称，b，c两点关于导线2对称，且ab＝bc，则关于a，b，c三点的磁感应强度B的说法中正确的是（）A．a，b，c三点的磁感应强度大小方向均相同B．a，c两点的磁感应强度大小方向均相同C．a，c两点的磁感应强度大小相同，方向相反D．b点的磁感应强度最小8．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场磁感应强度大小为B，则d处的磁感应强度大小为( )A．2BBB．2C．3BD． B9．如图所示，线圈a、b的半径分别为r和2r，匝数分别为n匝和2n匝．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A．1:1 B．1:n C．1:4 D．1:4n10．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B，方向垂直于AC向下B．大小为2C，方向垂直于AC向上D，方向垂直于AC向下11．如图，矩形线圈abcd的长与宽分别为2L和L，虚线内有界匀强磁场的磁感应强度为B，O1、O2分别为ad、bc 的中点，下列判断正确的是（）A．此时穿过线圈abcd的磁通量为2BL2B．线圈绕ab边向纸外旋转60°角时，穿过线圈的磁通量为BL2C．线圈绕cd边向纸外旋转60°角时，穿过线圈的磁通量为BL2D．在线圈绕bc边向纸外旋转60°角的过程中，穿过线圈磁通量的变化量为BL212．如图所示，a、b、c三个环水平套在条形磁铁外面，其中a和b两环大小相同，c环最大，a环位于N极处，b 和c两环位于条形磁铁中部，则穿过三个环的磁通量的大小是()A．c环最大，a与b环相同B．三个环相同C．b环比c环大D．a环一定比c环大二、多项选择题（下列选项中有多个选项满足题意）13．如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

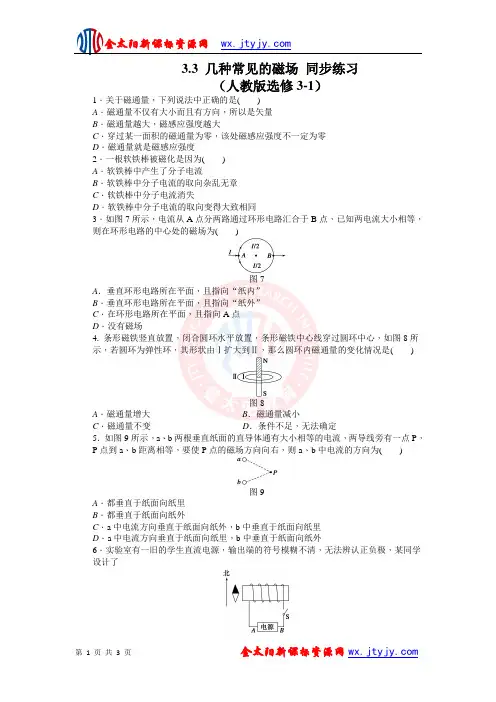

3.3 几种常见的磁场 同步练习(人教版选修3-1)
3.3 几种常见的磁场同步练习（人教版选修3-1）1．关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度2．一根软铁棒被磁化是因为()A．软铁棒中产生了分子电流B．软铁棒中分子电流的取向杂乱无章C．软铁棒中分子电流消失D．软铁棒中分子电流的取向变得大致相同3．如图7所示，电流从A点分两路通过环形电路汇合于B点，已知两电流大小相等，则在环形电路的中心处的磁场为()图7A．垂直环形电路所在平面，且指向“纸内”B．垂直环形电路所在平面，且指向“纸外”C．在环形电路所在平面，且指向A点D．没有磁场4. 条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图8所示，若圆环为弹性环，其形状由Ⅰ扩大到Ⅱ，那么圆环内磁通量的变化情况是()图8A．磁通量增大B．磁通量减小C．磁通量不变D．条件不足，无法确定5．如图9所示，a、b两根垂直纸面的直导体通有大小相等的电流，两导线旁有一点P，P点到a、b距离相等，要使P点的磁场方向向右，则a、b中电流的方向为()图9A．都垂直于纸面向纸里B．都垂直于纸面向纸外C．a中电流方向垂直于纸面向纸外，b中垂直于纸面向纸里D．a中电流方向垂直于纸面向纸里，b中垂直于纸面向纸外6．实验室有一旧的学生直流电源，输出端的符号模糊不清，无法辨认正负极，某同学设计了图10下面的判断电源极性的方法：在桌面上放一个小磁针，在磁针东面放一螺线管，如图10所示，闭合开关后，磁针指南的一端向东偏转(忽略地磁场的影响)，下述判断正确的是()A．电源的A端是正极，在电源内电流由A流向BB．电源的A端是正极，在电源内电流由B流向AC．电源的B端是正极，在电源内电流由A流向BD．电源的B端是正极，在电源内电流由B流向A题号 1 2 3 4 5 6答案7．如图11所示，甲是直线电流的磁场，乙是环形电流的磁场，丙是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向．图118．如图12所示，有一个垂直于纸面向里的匀强磁场，磁感应强度B＝0.8 T，磁场有明显的圆形边界，圆心为O，半径为1.0 cm.现在纸面内先后放上圆线圈，圆心均在O处，A线圈半径为1.0 cm,10 匝；B线圈半径为2.0 cm，1 匝；C线圈半径为0.5 cm,1匝．问：(1)若磁场方向不变，在B减为0.4 T的过程中，A和B中磁通量各改变多少？(2)若磁感应强度大小不变，在磁场方向转过30°角的过程中，C中的磁通量改变多少？图12参考答案课后巩固提升1．C[磁通量尽管有正负之分，但却是标量，A错误；磁通量等于平面垂直于磁场时磁感应强度与面积的乘积，则同一线圈在同一磁场的同一位置，因放置方向不同，磁通量不同，当面与磁场方向平行时，磁通量为零，故C正确，B、D错误．]2．D[软铁棒中分子电流是一直存在的，并不因为外界的影响而产生或消失，故A、C错误；根据磁化过程的实质知D正确，B错误．]3．D[根据安培定则可以判断：上半圆环中电流产生的磁场在环中心处的磁感应强度方向垂直纸面向里，下半圆环中电流产生的磁场在环中心处产生的磁感强度方向垂直纸面向外，由对称性特征可知垂直纸面向里和向外的磁场叠加后相抵消，因此在环形电路的中心处没有磁场．]4．B[磁铁内部磁感线从S极到N极，方向向上，磁铁外部磁感线从N极到S极，由于圆环在Ⅱ时，面积大于在I时的面积，因此，Ⅱ中磁铁外部由N极到S极向下穿过圆环的磁感线条数大于Ⅰ中，而在Ⅰ、Ⅱ两种形状时，在磁铁内部由S极到N极向上穿过圆环的磁感线的条数相同，不论圆环处在Ⅰ形状还是Ⅱ形状，向上穿过圆环的磁感线条数总是多于向下穿过圆环的磁感线条数，且Ⅱ中向下的磁感线条数增加，因此Ⅱ中总的磁通量减少，正确选项是B.]5．C[根据矢量合成可知，a在P点的磁场方向沿aP连线的垂线向上，b在P点的磁场方向沿bP连线的垂线向下，再由安培定则判断得：a中电流垂直于纸面向外，b中电流垂直于纸面向里，C正确．]6．C[通电后，小磁针的S极向东偏转，则N极向西偏转，说明螺线管内的磁场方向是由东向西的，根据安培定则知电流应从电源的B端流出，所以B端应是电源的正极，C正确．]7．根据安培定则，可以确定甲中电流方向垂直纸面向里，乙中电流方向是逆时针，丙中螺线管内部的磁感线方向向左．8．(1)1. 256×10－4Wb 1.256×10－4Wb(2)8.415×10－6Wb解析(1)A线圈半径为1.0 cm，正好和圆形磁场区域的半径相等，而B线圈半径为2.0 cm，大于圆形磁场区域的半径，但穿过A、B线圈的磁感线的条数相等，因此在求通过B线圈的磁通量时，面积S只能取圆形磁场区域的面积．设圆形磁场区域的半径为R，对线圈A，Φ＝BπR2，磁通量的改变量：ΔΦ＝|Φ2－Φ1|＝(0.8－0.4)×3.14×(10－2)2Wb＝1.256×10－4Wb，对线圈B，ΔΦ＝|Φ2－Φ1|＝(0.8－0.4)×3.14×(10－2)2Wb＝1.256×10－4Wb.(2)原图中线圈平面与磁场方向垂直，线圈与垂直磁场方向的夹角为θ1＝0°；当磁场方向转过30°时，线圈与垂直磁场方向的夹角为θ2＝30°.对线圈C：设C的半径为r，则Φ1＝Bπr2cosθ1，Φ2＝Bπr2cosθ2，磁通量的改变为ΔΦ＝|Φ2－Φ1|＝|0.8×3.14×(0.5×10－2)2×(32－1)| Wb＝8.415×10－6Wb.。
高中物理人教版选修3-1：3.3几种常见的磁场同步练习
3.3几种常见的磁场同步练习一、单选题1.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则当线框左边为轴转过30∘时通过线框的磁通量为()A. 0B. BSC. √3S2B D. BS2【答案】D【解析】解：由磁通量表达式：Φ=BS，S指垂直磁感线的有效面积，则可知转过30∘时的磁通量Φ=BSsin30∘=BS2；故选：D．2.下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是()A. B.C. D.【答案】C【解析】解：AB、通电直导线中的安培定则(安培定则一)：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向由此可知，故AB错误；CD、通电螺线管中的安培定则(安培定则二)：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，据此可知，故C正确，D错误．故选：C．3.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里()A. Ⅰ区B. Ⅱ区C. Ⅲ区D. Ⅳ区【答案】D【解析】解：由右手螺旋定则可判定通电导线磁场的方向.如图所示，“⋅”表示磁感线垂直纸面向外，“×”表示磁感线垂直纸面向里.所以第四象限磁场方向一致且向里；故选：D4.磁场中某区域的磁感线如图所示，则()A. a、b两处的磁感应强度的大小不等，B a<B bB. a、b两处的磁感应强度的大小不等，B a>B bC. 同一通电导线放在a处受力一定比放在b处受力大D. 同一通电导线放在a处受力一定比放在b处受力小【答案】A【解析】解：AB、磁感线的疏密表示磁感应强度的大小；故a、b两处的磁感应强度的大小不等，且B a<B b；故A正确，B错误；CD、安培力的大小不但与磁感应强度有关，还与夹角有关，故受力大小不能确定；故CD错误；故选：A．5.如图所示，一束电子沿着水平方向向左平行地飞过磁针上方时，小磁针的北极将如何转动()A. 向上转动B. 向下转动C. 垂直纸面向里转动D. 垂直纸面向外转动【答案】C【解析】解：如图所示，奥斯特实验表明，当导线中有电流通过时，小磁针会发生偏转.说明了电流周围存在磁场．当电子沿着水平方向向左，则电流向右，小磁针的N极向纸内偏转．故选：C6.如图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一质子初速度方向与电流方向相同，则质子可能的运动情况是()A. 沿路径a运动B. 沿路径b运动C. 沿路径c运动 D. 沿路径d运动【答案】B【解析】解：由安培定则，电流在下方产生的磁场方向指向纸外，由左手定则，质子刚进入磁场时所受洛伦兹力方向向上.则质子的轨迹必定向上弯曲，因此C、D必错；由于洛伦兹力方向始终与电荷运动方向垂直，故其运动轨迹必定是曲线，则B正确，A 错误．故选：B7.如图所示为水平放置的两根等高固定长直细导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流.下列说法正确的是()A. 两导线之间存在相互吸引的安培力B. O点的磁感应强度为零C. O点的磁感应强度方向竖直向下D. a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】解：A、由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力.故A错误．B、C、由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下.故B错误，C正确．D、结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同.故D错误．故选：C．二、多选题8.当导线中分别通以图示方向的电流，小磁针静止时北极垂直纸面向里的是()。
3.3几种常见的磁场 (答案含解析)—人教版高中物理选修3-1 同步训练
5 / 19Байду номын сангаас
B = kI ＝2 3kI r 3a
A．方向由 O 指向 P，大小为 2 3kI ，与结论相符，选项 A 正确； 3a
B．方向由 P 指向 R，大小为 3kI ，与结论不相符，选项 B 错误； 3a
C．方向由 R 指向 O，大小为 kI ，与结论不相符，选项 C 错误； 2a
2
D．B0＝ 3 B
9．(本题 3 分)下图中四幅图片涉及物理学史上的四个重大发现，下列说法正确的是
A．亚里士多德根据理想斜面实验，提出了力不是维持物体运动的原因 B．牛顿通过引力扭秤实验，测定出了万有引力常量 C．安培通过实验研究，发现了电流的磁效应 D．库仑通过静电力扭秤实验研究，发现了库仑定律 10．(本题 3 分)如图所示，一通电直线竖直放置，其右侧 A、B 两点的磁感应强度分别为 BA 和 BB， 则（ ） A．BA＞BB，方向均垂直纸面向里 B．BA＜BB，方向均垂直纸面向里
【解析】
【分析】
【详解】
A．地球仪受到重力和同名磁极相互排斥力，保持平衡状态，故 A 错误；
B．为了保证地球仪和底座之间始终是斥力，线圈中的电流方向就不能改变，所以电路中的电源必须 是直流电源，故 B 错误；
C．由图可知螺线管的上端为 N 极，根据右手螺旋定则可知电路中的 a 端点须连接直流电源的负极， 故 C 错误；
19．(本题 9 分)如图所示，线圈 abcd 的平面与水平方向夹角 = 60 ，磁感线竖直向下，线圈平面
面积 S = 0.4m2 ，匀强磁场磁感应强度 B = 0.6T ，则穿过线圈的磁通量 φ 为多
少？
7 / 19
20．(本题 9 分)如图所示，分别给出了导线中的电流方向或磁场中某处小磁针静止时 N 极的指向或
人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场
人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场1 / 10人教版高二物理选修3-1同步练习:3.3 几种常见的磁场一、单选题1.关于电场和磁场，下列说法错误的是（）A. 我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B. 电场线和磁感线是可以形象描述场的强弱和方向的假想曲线C. 磁感线和电场线都是闭合的曲线D. 磁体之间的相互作用是通过磁场发生的，磁场和电场都是客观存在的物质 2.磁场中某区域的磁感线如图所示，则（ ）A. a 、b 两处的磁感应强度的大小不等，B a ＜B bB. a 、b 两处的磁感应强度的大小不等，B a ＞B bC. 同一通电导线放在a 处受力一定比放在b 处受力大D. 同一通电导线放在a 处受力一定比放在b 处受力小3.把小磁针放入水平向右的匀强磁场B 中，下列图中小磁针静止时N 极指向正确的是A.B.C.D.4.通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示，则（ ）A. 螺线管的P 端为N 极，a 接电源的正极B. 螺线管的P 端为N 极，a 接电源的负极C. 螺线管的P 端为S 极，a 接电源的正极D. 螺线管的P 端为S 极，a 接电源的负极5.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里（）A. Ⅰ区B. Ⅱ区C. Ⅲ区D. Ⅳ区6.如图所示为水平放置的两根等高固定长直细导线的截面图，O 点是两导线间距离的中点，a 、b 是过O 点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是（）A. 两导线之间存在相互吸引的安培力B. O点的磁感应强度为零C. O点的磁感应强度方向竖直向下D. a、b两点的磁感应强度大小相等、方向相反7.为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的在下列四个图中，能正确表示安培假设中环形电流方向的是( )A. B. C. D.8.如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是( )A. 两棒均显磁性B. 甲棒不显磁性，乙棒显磁性C. 甲棒显磁性，乙棒不显磁性D. 两棒均不显磁性9.如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为（）A. πBR2B. πBr2C. nπBR2D. nπBr2二、多选题10.如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是（）A. 通过abcd平面的磁通量大小为L2•BB. 通过dcfe平面的磁通量大小为L2•BC. 通过abfe平面的磁通量大小为零D. 通过bcf平面的磁通量为零11.如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2；A，B，C，D为导线某一横截面所在的平面内的四点，且A，B，C与两导线共面，B点在两导线之间，B，D的连线与导线所在平面垂直，磁感应强度可能为零的点是（）人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场3 / 10A. A 点B. B 点C. C 点D. D 点12.如图所示，一根通电直导线放在磁感应强度B =1T 的匀强磁场中，在以导线为圆心，半径为r 的圆周上有a ，b ，c ，d 四个点，若a 点的实际磁感应强度为0，则下列说法中正确的是（ ）A. 直导线中电流方向是垂直纸面向里的B. c 点的实际磁感应强度也为0C. d 点实际磁感应强度为T ，方向斜向下，与B 夹角为45°D. b 、d 两点的磁感应强度相同13.关于磁铁、电流间的相互作用，下列说法正确的是（）A. 甲图中，电流不产生磁场，电流对小磁针力的作用是通过小磁针的磁场发生的B. 乙图中，磁体对通电导线的力是通过磁体的磁场发生的C. 丙图中电流间的相互作用是通过电荷的电场发生的D. 丙图中电流间的相互作用是通过电流的磁场发生的14.下列各图中，已标出电流及电流的磁场方向，其中正确的是（ ）A.B.C.D.15.正三角形ABC 的三个顶点处分别固定有水平放置的长直导线，并通以如图所示方向的恒定电流，导线中的电流大小相等，三角形中心O 点的磁感应强度大小为B 0，已知通电直导线在某点产生的磁场与通电直导线的电流大小成正比，则下列说法正确的是( )A. O 点处的磁感应强度方向竖直向下B. B 、C 处两导线电流在O 点产生的合磁场方向水平向左C. B处电流在O点处产生的磁场磁感应强度大小为B0D. 将A处电流大小减半，则O点处的磁场磁感应强度大小为B0三、计算题16.一个面积是40cm2的导线框，垂直地放在匀强磁场中，穿过它的磁通量为0.8Wb，则匀强磁场的磁感应强度多大？若放入一个面积为100cm2的导线框于该磁场中，并使线框的平面与磁场方向成30°角，则穿过该线框的磁通量多大？17.如图所示，一矩形线框abcd，共有50匝，有一半放在具有理想边界的B=0.1T的匀强磁场中，线框可绕ab边或绕cd边转动，ad=20cm，cd=10cm．求该线框：（1）在图示位置的磁通量；（2）线框由图示位置绕ab边，垂直纸面向外转过60°角时的磁通量；（3）线框由图示位置绕cd边，垂直纸面向外转过60°角时的磁通量．18.如图所示，有一个垂直纸面向里的匀强磁场，磁感应强度B=0.8T，磁场有明显的圆形边界，圆心为O，半径为1.0cm，现在纸面内放上圆线圈，圆心在O处，C线圈半径为0.5cm，2匝．问（结果保留2位有效数字）：（1）在B减为0.4T的过程中，C中磁通量变化量大小？（2）当磁感应强度维持0.8T不变而方向转过30°，在此过程中，线圈C中的磁通量变化的大小？人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场答案和解析1.【答案】C【解析】【分析】本题考查电场和磁场。
人教版高中物理选修31几种常见磁场同步练习
高中物理学习资料金戈铁骑整理制作几种常有的磁场同步练习基础达标1.以下所求情况中，不可以能的是()A.一环形电流产生的磁场，环内的磁感线与环外的磁感线数目相等B.电流产生的磁场比磁极产生的磁场强C.磁感线在空间某处中断D.某处的磁感线疏密相同答案： C2.一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为A. 向东B.向西C.向南(D. 向北)答案：D3.安培的分子电流假说，可用来讲解()A. 通电线圈产生磁场的原因C.两通电导体间有相互作用的原因B. 软铁棒被磁化的现象D. 运动电荷受磁场力作用的原因答案：B4.有一矩形线圈，线圈平面与磁场方向成α角，如图3-3-9所示 .设磁感觉强度为B，线圈面积为S，则穿过线圈的磁通量为多大？图 3-3-9答案： BSsinα5.以下说法正确的选项是()A.除永久磁铁以外，所有磁场都是由运动电荷产生的B.所有磁现象都起源于运动电荷D.有磁必有电，有电必有磁答案： BC6.关于磁通量，以下表达正确的选项是()A.在匀强磁场中，穿过一个面的磁通量等于磁感觉强度与该面面积的乘积B. 在匀强磁场中， a 线圈的面积比 b 线圈的面积大，则穿过 a 线圈的磁通量必然比穿过C.把一个线圈放在 M 、N 两处，若放在 M 处时穿过线圈的磁通量比放在 N 处时大，则b 线圈的磁通量大处的磁感觉强度必然比 N 处大D.同一线圈放在磁感觉强度大处，穿过线圈的磁通量不用然大答案： D7.依照图 3-3-10 中标出的磁场方向，在图中标出通电导线中电流的方向.图3-3-10答案：(a)中电流方向b→ a，(b) 中电流方向a→ b， (c)中电流方向a→ b.8.如图3-3-11 所示各图中，实线表示磁场的磁感线，依图解析磁场中 a 点的磁感觉强度比 b 点的磁感觉强度大的图是()图 3-3-11答案： AC9.如图 3-3-12 所示，一个用毛皮摩掠过的硬橡胶环，当环绕其轴OO ′匀速转动时，放置在环的右侧轴线上的小磁针的最后指向是（）图3-3-12极竖直向上极竖直向下极水平向左极水平向右答案：D10.如图 3-3-13 所示，若闭合电路abcd 和 ABCD 所在平面均与匀强磁场S1 >S2，但磁场所区恰好只有ABCD 那么大，则闭合电路abcd 的磁通量为B 垂直，面积分别为_________.S1和 S2，且图 3-3-13答案： BS211.磁铁在高温下也许碰到敲击时会失去磁性，依照安培的分子电流假说，其原因是()A. 分子电流消失B.分子电流的取向变得大体相同C.分子电流的取向变得纷乱D.分子电流的强度减弱答案： C12.如图 3-3-14 所示，环中电流方向由左向右，且I1=I 2，则圆环中心 O 处的磁场是 ________.图 3-3-14答案： 0更上一层13.有一个面积很小的圆环，设这个圆环所在地址的磁感觉强度为B，穿过圆环的磁通量为Ф .则以下判断中正确的选项是 ()①若是Ф=0，则 B=0②若是Ф ≠ 0，则B≠0③若是 B=0，则Ф =0④若是B≠ 0，则Ф ≠0A. ①②B.②③C.③④D.①④答案： B14.如图 3-3-15 所示是等腰直角三棱柱，其中底面ABCD 为正方形，边长为L，它们按图示地址放置处于竖直向下的匀强磁场中，磁感觉强度为 B. 下面说法中正确的选项是()图 3-3-15A. 经过 ABCD 平面的磁通量大小为L2· BB. 经过 BCFE 平面的磁通量大小为2L2·B2C.经过 ADFE 平面的磁通量大小为零D. 经过整个三棱柱的磁通量为零答案： BCD15.在地球赤道上空有一小磁针处于水宁静止状态，突然发现小磁针N 极向东偏转，由此可知()A. 必然是小磁针正东方向有一条形磁铁的N 极凑近小磁针B. 必然是小磁针正东方向有一条形磁铁的S 极凑近小磁针C.可能是小磁针正上方有电子流自南向北水平经过D.可能是小磁针正上方有电子流自北向南水平经过答案： C16.有两个固定的完好相同的通电圆环，经过的电流大小相同，方向如图3-3-16 所示，一个在竖直平面内放着，一个在水平面内放着，每个圆环在共同圆心 O 处产生的磁感觉强度大小均为 B ，则在 O 点的总磁感觉强度为多大 ?图 3-3-16答案： 2 B17.依照安培分子电流假说的思想，磁场是由于运动电荷产生的，若是对地磁场也适用，而目前在地球上并没有发现相对地球定向搬动的电荷，那么由此判断，地球应该()A. 带负电B.带正电C.不带电D. 无法确定答案：A18.在图3-3-17 中，P、Q 是圆筒形螺线管中两根平行于轴线放置的软铁棒，当开关S 闭合时，软铁棒将()A. 静止不动C.相互排斥图 3-3-17B.相互吸引，同时发生转动D.相互吸引答案：C19.有一束电子流沿x 轴正方向高速运动，如图3-3-18所示，电子流在z 轴上的P 点地方产生的磁场方向是沿 ()图 3-3-18A.y 轴正方向B.y 轴负方向C.z 轴正方向D.z 轴负方向答案： A自由学习1.直线电流的磁场方向可以用__________ 来表示：右手握住导线，让挺直的__________ 所指的方向与__________一致，波折的四指所指的方向就是__________.这个规律也叫 __________.2.环形电流的磁场可用另一种形式的安培定则表示：让右手波折的四指与__________的方向一致，挺直的拇指所指的方向就是____________________.3.在磁场的某个地域内，若是各点的磁感觉强度__________ 和 __________ 都相同，这个地域的磁场叫做__________.4.设在磁感觉强度为 B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把 B 与 S 的乘积叫做穿过这个面积的__________，简称 __________.用字母 __________表示磁通量，则 __________.。
山西省康杰中学高中物理3.2磁感应强度同步练习1新人教版选修3-1
山西省康杰中学高中物理3.2磁感应强度同步练习1新人教版选修3-11 / 1 磁感应强度基础达标1.一根长为0.2 m 、电流为2 A 的通电导线，放在磁感应强度为0.5 T 的匀强磁场中，受到磁场力的大小不可能是( )A.0.4 NB.0.2 NC.0.1 ND.0答案：A2.下列说法中错误的是( )A.磁场中某处的磁感应强度大小，就是通以电流I 、长为L 的一小段导线放在该处时所受磁场力F 与I 、L 的乘积的比值B.一小段通电导线放在某处不受磁场力作用，则该处一定没有磁场C.一小段通电导线放在磁场中a 处时受磁场力比放在b 处大，则a 处的磁感应强度比b 处的磁感应强度大D.因为B=ILF ，所以某处磁感应强度的大小与放在该处的通电小段导线I 、L 乘积成反比 答案：ABCD3.将一电流元IL 放入空间中某点，调整电流元的位置发现最大的磁场力为F m ，以下说法正确的是( )A.该点的磁感应强度为IL F m B.该点的磁感应强度小于ILF m C.该点的磁感应强度大于IL F m D.该点的磁感应强度与IL 无关 答案：AD4.下列说法正确的是( )A.电荷在某处不受电场力作用，则该处电场强度为零B.一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C.表征电场中某点电场的强弱，是把一个试探电荷放到该点时受到的电场力与试探电荷本身电荷量的比值D.表征空间某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值答案：AC更上一层5.有一小段通电导线，长为1 cm ，电流为5 A ，把它置入磁场中某点，受到的磁场力为０.1 N ，则该点的磁感应强度B 一定是( )A.B=2 TB.B ≤2 TC.B ≥2 TD.以上情况都有可能答案：C6.在一各点磁感应强度相同的磁场中，有一根1.2 m 的通电导线，导线中的电流为5.0 A ，这根导线与磁场方向垂直时，所受的磁场力为1.8 N ，求磁感应强度的大小.答案：0.3T自由学习1.物理学中把小磁针静止时N 极所指的方向规定为________________，简称为_________.2.在物理学中，把很短的一段通电导线中的电流I 与导线长度L 的乘积IL 叫做_________.3.在国际单位制中，磁感应强度的单位是_________，简称_________，符号为___________，1 T=_________.。
山西省康杰中学高中物理3.3几种常见的磁场同步练习3新人教版选修31
几种常见的磁场1.关于磁现象的电本质，安培提出了分子电流假说.他是在怎样的情况下提出来的( )A ．安培通过精密仪器观察到分子电流B ．安培根据原子结构理论，进行严格推理得出的结论C ．安培根据环形电流的磁性与磁铁相似提出的一种假说D ．安培凭空想出来的2.关于磁感线的概念，下列说法中正确的是( )A ．磁感线是磁场中客观存在、肉眼看不见的曲线B ．磁感线总是从磁体的N 极指向磁体的S 极C ．磁感线上各点的切线方向与该点的磁场方向一致D ．两个磁场叠加的区域，磁感线不可能相交3.一根软铁棒放在磁铁附近会被磁化，这是因为在外磁场的作用下( )A ．软铁棒中产生了分子电流B ．软铁棒中分子电流消失了C ．软铁棒中分子电流的取向变得杂乱无章D ．软铁棒中分子电流的取向变得大致相同4．如果假设地磁场是由于地球带电造成的，则地球带（ ） A ．正电 B ．负电 C ．都可能 D ．无法判断5．如图3-4所示，通有恒定电流的导线与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框由Ⅰ绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为△Φ1和△Φ2，则（ ） A ．△Φ1＜△Φ2 B ．△Φ1＞△Φ2 C ．△Φ1＝△Φ2 D ．△Φ1＝-△Φ26.安培的分子电流假说揭示了磁现象的________.假说认为:在分子、原子的内部存在着一种________电流，它的两侧相当于两个________，磁铁的磁场和电流的磁场一样，都是由________而产生的.根据现代物理学的知识，安培所说的分子电流就是原子内部________的运动而形成的.7.试在3-5图中，由电流产生的磁场方向确定导线或线圈中的电流方向.8.请画出如图3-6所示各图中相应的磁感线分布.1.关于磁感应强度的单位T ，下列表达式中正确的足().图3-4图3-5图3-6A ．1T=1Wb ／m2B ．1T=1Wb·m2C ．1T=1N·s/C·mD ．1T=1N/A·m2．下列叙述中正确的是（ ）A ．磁场对放入其中的静止电荷和运动电荷都有力的作用B ．磁体的磁场与电流的磁场都是由电荷的运动产生的C ．磁感线从磁体的N 极出发到磁体的S 极终止D ．磁感线上某点的切线方向与小磁针在该点静止时北极指向一致3．如图3-7所示，一根通电直导线垂直放在磁感应强度为1T 的匀强磁场中，以导线为中心，半径为R 的圆周上有a 、b 、c 、d 四个点，已知c 点的实际磁感应强度为0，则下列说法中正确的是（ ） A ．直导线中电流方向垂直纸面向里 B ．a 点的磁感应强度为2T ，方向向右C ．b 点的磁感应强度为2T ，方向斜向下，与B 成450角D ．d 点的磁感应强度为04．如图3-8所示，条形磁铁垂直放置，闭合圆环水平放置（可自由拉伸），条形磁铁的中心与圆环中心重合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种常见的磁场
基础达标
1.下列所说情况中，不可能的是( )
A.一环形电流产生的磁场，环内的磁感线与环外的磁感线数目相等
B.电流产生的磁场比磁极产生的磁场强
C.磁感线在空间某处中断
D.某处的磁感线疏密一样
答案：C
2.一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为( )
A.向东
B.向西
C.向南
D.向北
答案：D
3.安培的分子电流假说，可用来解释( )
A.通电线圈产生磁场的原因
B.软铁棒被磁化的现象
C.两通电导体间有相互作用的原因
D.运动电荷受磁场力作用的原因
答案：B
4.有一矩形线圈，线圈平面与磁场方向成α角，如图3-3-9所示.设磁感应强度为B，线圈面积为S，则穿过线圈的磁通量为多大？
图3-3-9
答案：BSsinα
5.下列说法正确的是( )
A.除永久磁铁以外，一切磁场都是由运动电荷产生的
B.一切磁现象都起源于运动电荷
C.一切磁作用都是运动电荷通过磁场而发生的
D.有磁必有电，有电必有磁
答案：BC
6.关于磁通量，下列叙述正确的是( )
A.在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积
B.在匀强磁场中，a线圈的面积比b线圈的面积大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大
C.把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M处的磁感应强度一定比N处大
D.同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大
答案：D
7.根据图3-3-10中标出的磁场方向，在图中标出通电导线中电流的方向.
图3-3-10
答案：(a)中电流方向b→a，(b)中电流方向a→b，(c)中电流方向a→b.
8.如图3-3-11所示各图中，实线表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的图是( )
图3-3-11
答案：AC
9.如图3-3-12所示，一个用毛皮摩擦过的硬橡胶环，当环绕其轴OO′匀速转动时，放置在环的右侧轴线上的小磁针的最后指向是（）
图3-3-12
A.N极竖直向上
B.N极竖直向下
C.N极水平向左
D.N极水平向右
答案：D
10.如图3-3-13所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，则闭合电路abcd的磁通量为_________.
图3-3-13
答案：BS2
11.磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是( )
A.分子电流消失
B.分子电流的取向变得大致相同
C.分子电流的取向变得杂乱
D.分子电流的强度减弱
答案：C
12.如图3-3-14所示，环中电流方向由左向右，且I1=I2，则圆环中心O处的磁场是________.
图3-3-14
答案：0
更上一层
13.有一个面积很小的圆环，设这个圆环所在位置的磁感应强度为B，穿过圆环的磁通量为Ф.则下列判断中正确的是( )
①如果Ф=0，则B=0 ②如果Ф≠0，则B≠0
③如果B=0，则Ф=0 ④如果B≠0，则Ф≠0
A.①②
B.②③
C.③④
D.①④
答案：B
14.如图3-3-15所示是等腰直角三棱柱，其中底面ABCD 为正方形，边长为L ，它们按图示位置放置处于竖直向下的匀强磁场中，磁感应强度为B.下面说法中正确的是( )
图3-3-15
A.通过ABCD 平面的磁通量大小为L 2·B
B.通过BCFE 平面的磁通量大小为2
2L 2·B C.通过ADFE 平面的磁通量大小为零
D.通过整个三棱柱的磁通量为零
答案：BCD
15.在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针N 极向东偏转，由此可知( )
A.一定是小磁针正东方向有一条形磁铁的N 极靠近小磁针
B.一定是小磁针正东方向有一条形磁铁的S 极靠近小磁针
C.可能是小磁针正上方有电子流自南向北水平通过
D.可能是小磁针正上方有电子流自北向南水平通过
答案：C
16.有两个固定的完全相同的通电圆环，通过的电流大小相同，方向如图3-3-16所示，一个在竖直平面内放着，一个在水平面内放着，每个圆环在共同圆心O 处产生的磁感应强度大小均为B ，则在O 点的总磁感应强度为多大?
图3-3-16 答案：2B
17.根据安培分子电流假说的思想，磁场是由于运动电荷产生的，如果对地磁场也适用，而目前在地球上并没有发现相对地球定向移动的电荷，那么由此判断，地球应该( )
A.带负电
B.带正电
C.不带电
D.无法确定
答案：A
18.在图3-3-17中，P 、Q 是圆筒形螺线管中两根平行于轴线放置的软铁棒，当开关S 闭合时，软铁棒将( )
图3-3-17
A.静止不动
B.相互吸引，同时发生转动
C.相互排斥
D.相互吸引
答案：C
19.有一束电子流沿x轴正方向高速运动，如图3-3-18所示，电子流在z轴上的P点处所产生的磁场方向是沿( )
图3-3-18
A.y轴正方向
B.y轴负方向
C.z轴正方向
D.z轴负方向
答案：A
自由学习
1.直线电流的磁场方向可以用__________来表示：右手握住导线，让伸直的__________所指的方向与__________一致，弯曲的四指所指的方向就是__________.这个规律也叫__________.
2.环形电流的磁场可用另一种形式的安培定则表示：让右手弯曲的四指与__________的方向一致，伸直的拇指所指的方向就是____________________.
3.在磁场的某个区域内，如果各点的磁感应强度__________和__________都相同，这个区域的磁场叫做__________.
4.设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把B与S的乘积叫做穿过这个面积的__________，简称__________.用字母__________表示磁通量，则__________.。
