H3C SR6600路由器CMW520-R2604版本发布
HC路由器产品及技术概述
动车组原理：动力装置分散安装在每节车厢上，车厢动力还可以动态组合，整车实现最佳配比 和智能控制
共同点：动力强劲、业务灵活、安全可靠
核“心”技术： N-BUS架构（专利） 多引擎多总线
分布式多核
分布式万兆NP
全系列 业务路由器
属性 主控槽位数量
业务槽位数量 引擎交换容量
转发性能
SR8802 1/2
3/2 240G 146Mpps
SR8805 2
5
SR8808 2
8 720G/1.44T
586Mpps
SR8812 2
12
9
主要板件：高性能主控板
每块主控板内嵌双Crossbar， 在单主控的情况下也能保证线 速无阻塞交换
Crossbar Crossbar
业务处理和数 据转发
NP业务引擎
专用查表控制单元， 实现查表业务的硬 件化
表检索引擎
表检索引擎
专用链路故障检测单元， 可实现30ms故障检查和 50ms业务倒换
OAM 引擎
Buffer
200ms包缓存是 实现复杂Qos队 列调度的基础
QoS引擎
专用的Qos引擎实现了 多队列的快速调度机 制
接口子卡和业务底板 分离，提供灵活的配 置功能，保护投资
➢尽力而为＝》设备电信级可靠性＝》业务电信级质量保证
➢高密度窄带汇聚＝》宽窄带一体的汇聚＝》带业务的大容量宽窄带汇聚
2000
互联网, 宽带
Today
新应用新服务
2
H3C的开放融合开发历程
秉承IToIP产品理念，基于面向业务的标准化开放架构，推出从智能接入万兆核 心路由器的完善业务路由器产品线（SR），满足开放和多业务融合的客户需求。

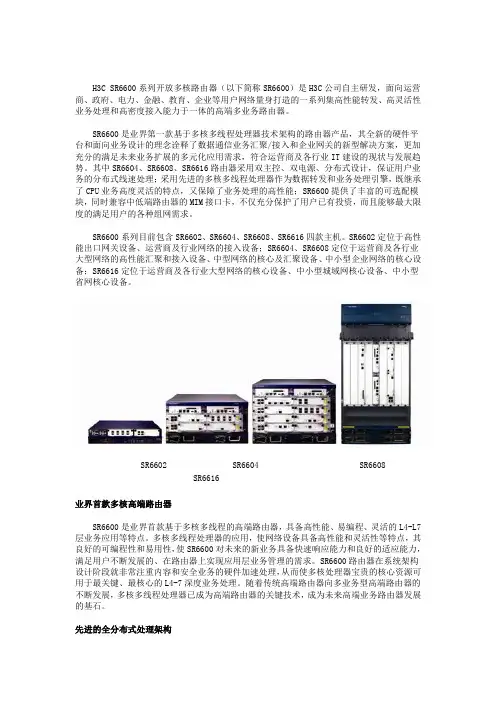

H3C SR6000路由器
H3C SR6600系列开放多核路由器（以下简称SR6600）是H3C公司自主研发，面向运营商、政府、电力、金融、教育、企业等用户网络量身打造的一系列集高性能转发、高灵活性业务处理和高密度接入能力于一体的高端多业务路由器。
SR6600是业界第一款基于多核多线程处理器技术架构的路由器产品，其全新的硬件平台和面向业务设计的理念诠释了数据通信业务汇聚/接入和企业网关的新型解决方案，更加充分的满足未来业务扩展的多元化应用需求，符合运营商及各行业IT建设的现状与发展趋势。
其中SR6604、SR6608、SR6616路由器采用双主控、双电源、分布式设计，保证用户业务的分布式线速处理；采用先进的多核多线程处理器作为数据转发和业务处理引擎，既继承了CPU业务高度灵活的特点，又保障了业务处理的高性能；SR6600提供了丰富的可选配模块，同时兼容中低端路由器的MIM接口卡，不仅充分保护了用户已有投资，而且能够最大限度的满足用户的各种组网需求。
SR6600系列目前包含SR6602、SR6604、SR6608、SR6616四款主机。
SR6602定位于高性能出口网关设备、运营商及行业网络的接入设备；SR6604、SR6608定位于运营商及各行业大型网络的高性能汇聚和接入设备、中型网络的核心及汇聚设备、中小型企业网络的核心设备；SR6616定位于运营商及各行业大型网络的核心设备、中小型城域网核心设备、中小型省网核心设备。
SR6602 SR6604 SR6608 SR6616业界首款多核高端路由器SR6600是业界首款基于多核多线程的高端路由器，具备高性能、易编程、灵活的L4-L7层业务应用等特点。
多核多线程处理器的应用，使网络设备具备高性能和灵活性等特点，其良好的可编程性和易用性，使SR6600对未来的新业务具备快速响应能力和良好的适应能力，满足用户不断发展的、在路由器上实现应用层业务管理的需求。
SR6600路由器在系统架构设计阶段就非常注重内容和安全业务的硬件加速处理，从而使多核处理器宝贵的核心资源可用于最关键、最核心的L4-7深度业务处理。

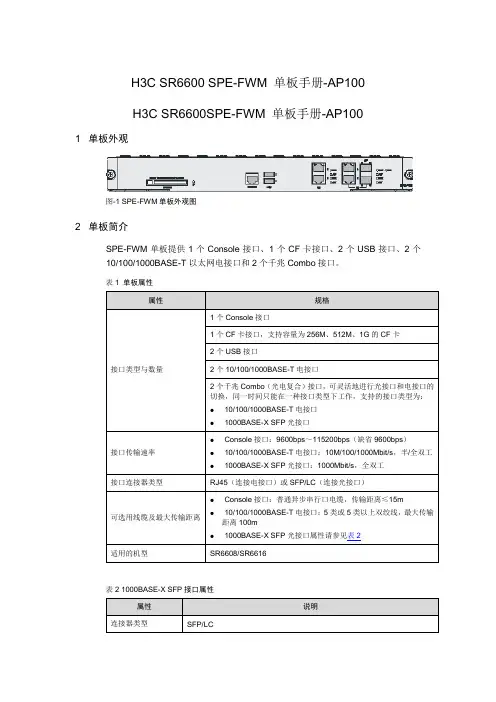

H3C SR6600SPE-FWM 单板手册-AP100
H3C SR6600 SPE-FWM 单板手册-AP100H3C SR6600SPE-FWM 单板手册-AP1001 单板外观图-1 SPE-FWM单板外观图2 单板简介SPE-FWM单板提供1个Console接口、1个CF卡接口、2个USB接口、2个10/100/1000BASE-T以太网电接口和2个千兆Combo接口。
表1 单板属性表2 1000BASE-X SFP接口属性3 升级方式用户可以通过SPE-FWM单板上Console接口、以太网接口完成软件升级，升级过程的详细说明请参见《SecBlade II 防火墙插卡软件升级手册》。
4 注意事项如主机软件版本不匹配，请联系该设备的销售商或集成商获取相应的主机软件版本。
单板安装说明请参见《H3C SR6608路由器安装手册》相关章节。
单板种类或规格可能随产品版本的变更而改变，请从公司网站主页上的“文档中心”获取最新资料。
杭州华三通信技术有限公司H3C SR6600 SPE-FWM Card Manual-AP1001Front View2 SpecificationsThe SPE-FWM card provides one console port, one CF card interface, two USB interfaces, two 10/100/1000BASE-T Ethernet copper interfaces, and two Gigabit Combo interfaces.Table1 SPE-FWM specificationsTable2 1000BASE-X SFP interface specifications3 Software UpgradeThe SPE-FWM card supports software upgrade through the console port or an Ethernet interface on the card. For details, refer to SecBlade II Software Upgrade Manual.4 NoteIf the host software version does not match the one applicable to the card, contact the local dealer or the integrator for the right version.For the introduction of card installation, see the related part in H3C SR6608 Router Installation Manual.As board types or specifications might change with product versions, you may need to obtain the latest documents from Technical Support & Document link on H3C website .Hangzhou H3C Technologies Co., Ltd.。
20100207-H3C SR6600系列路由器产品彩页
H3C SR6600开放多核路由器产品彩页1 产品概述H3C SR6600系列开放多核路由器（以下简称SR6600）是H3C公司自主研发，面向运营商、政府、电力、金融、教育、企业等用户网络量身打造的高端多业务路由器，作为业界第一款基于多核多线程处理器技术架构的路由器产品，其全新的硬件平台和面向业务设计的理念诠释了数据通信业务的新型解决方案，充分满足用户未来业务扩展的多元化需求，符合运营商及各行业IT建设的现状与发展趋势。
SR6600系列目前包含SR6602、SR6604、SR6608、SR6616四款主机。
SR6602定位于高性能出口网关设备、运营商及行业网络的接入设备；SR6604、SR6608定位于运营商及各行业大中型网络的接入或汇聚设备；SR6616定位于运营商及各行业大型网络的核心或汇聚设备。
图1H3C SR6600系列路由器SR6602 SR6604 SR6608 SR6616 2 产品特点业界首款多核高端路由器SR6600是业界首款基于多核多线程的高端路由器，具备高性能、易编程、灵活的L4-L7层业务应用等特点。
多核多线程处理器的应用，使网络设备的性能和灵活性得到极大提高，其良好的可编程性和易用性，使SR6600对未来的新业务具备快速响应能力和良好的适应能力，满足用户在路由器上实现多业务扩展的需求。
SR6600路由器在系统架构设计上就把内容和安全业务利用硬件进行加速处理，从而使多核处理器核心资源可用于关键的L4-7深度业务处理。
先进的全分布式处理架构SR6604、SR6608、SR6616采用了全分布式处理架构，路由引擎和业务引擎硬件分离，所有引擎上控制平面和业务平面分离，确保系统全速运行时业务和控制互不干扰，主备倒换时不丢包，业务不中断；各业务引擎可独立完成NAT、IPSec、Netstream等业务的分布式处理，提高系统的整体处理能力的同时又保证了各业务的高可靠性。
开放应用架构（OAA）的设计理念SR6600秉承H3C公司的开放架构设计理念——开放应用架构（OAA），先后推出了专用的硬件防火墙板、SSL VPN业务板等多业务板卡，满足了用户对安全的多种业务需求。
H3C SR6600开放多核路由器主打胶片v2.0
H3C SR66路由器所处的网络层次
10G SR88
SR6604 SR6602 SR6608
2.5G
业界第一款多核路由器！
GE
AR46 100M
AR28
MSR 50 MSR 30 MSR 20
AR18
5
产品定位
大型企业汇聚
大中型企业
核心路由器
园区网边缘
汇聚路由器
接入路由器
校园网 出口路由器
24
强大的硬件MP能力
传统链路层MP分片处理 对于链路层分片、重组处理，完全依赖CPU进行。效率低下，相关性能无法 提升，并且严重消耗系统资源，影响整机性能传统链路层MP分片处理
1
4 2
1 2 3 CPOS分片处理引擎
4
3
2
1
3
多 核
3 2 1
SR66的CPOS支持硬件MP，极大地缓解了处理器的处理压力，提高了MP性能 每捆绑支持12个E1/T1 支持3种尺寸（128/256/512）的MP报文分片和多种尺寸分片重组 SR6608整机可以实现多达40个12E1或者56个12T1的线速MP捆绑
处理器线程3
GE
解析器
线程硬件 负载均衡
分发器
处理器线程31
处理器线程32
SR66 多核硬件包分发引擎 解析器规则灵活多样，可以动态调整，达到均匀负载 使用TCAM进行表项特征快速并行匹配 分发器位于快速消息网络上，直接通知处理器线程处理，效率高，不挤占CPU资源
20
8核并行处理业务
防火墙 防火墙 防火墙
NetStream
NetStream NetStream NetStream NetStream
H3C华为及视讯产品目录价格大全最全面版
标 示失 效
★”表示 编码 H3C AR 18 型系号列定路义由器(非分 销产品,其它AR18系列的分销
H3C AR 28 系列路由器
产品描述
H3C AR 46系列路由器
0235A17M RT-AR4620-AC-H3
H3C AR 46-20路由器机箱(交流/2 Slots/3U 风扇)
0235A17L RT-AR4640-AC-H3
光H3模C 块FI-CS-F1PPO1S0接0M口/1模55块M捆-单绑模多模模块2K-m(S1F3P1光0n模m,块40km,LC) (H032C31FAI5C9-A1+P0O2S3接1口A3模20块) 捆绑单模15KmSFP光模块 (H032C31FAI5C9-A1+P0O2S3接1口A5模64块) 捆绑单模40KmSFP光模块 (0231A59A+0231A089)
失 效
0231A59Y RT-FIC-IMA-4E1(75)-H3 0231A59D RT-FIC-IMA-4E1(120)-H3 0231A59W RT-FIC-IMA-8E1(75)-H3
4端口 ATM E1(75欧姆) 4端口 ATM E1(120欧姆) 8端口 ATM E1(75欧姆)
失 效
0235A17P RT-AR4640-DC-H3
H3C AR 46-40路由器机箱(DC/4 Slots/3U 风扇)
失 效
0235A17N RT-AR4680-DC-H3 0231A42J RT-AR46-RPU-256M-H3
0231A42K RT-AR46-ERPU-512M-H3
0231A42L RT-AR46-ERPU-1024M-H3
0231A58X RT-FIC-1E1制式模块
1.1_H3C SR66系列路由器基本配置与管理(渠道版)
ISSUE 1.0
日期：2007.9.30 杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播
引入
H3C SR6602路由器（以下简称SR6602）是H3C公司自主研发 的、面向企业网用户的一款高性能业务网关路由器,同时给用户 提供丰富的可选配模块，可以最大限度地满足企业网的各种组 网需求 H3C SR6608路由器（以下简称SR6608）是H3C公司自主研发 的、面向企业网核心和运营商边缘接入的一款高性能业务路由 器。SR6608可以最大限度的满足企业网以及运营商的各种组 网需求
Router A主要配置如下： interface Serial1/0 link-protocol ppp ppp mp mp-group 0 interface Serial1/1 link-protocol ppp ppp mp mp-group 0 interface mp-group0 ip address 10.1.1.1 255.255.255.0
15
SR66系列路由器安装规范
项目 要求 对供电系统采取有效的防电网干扰措施 路由器工作地不要与电力设备的接地装置或防雷接地装置合用，并尽可 能相距远一些 远离强功率无线电发射台、雷达发射台和高频大电流设备 采取电磁屏蔽的措施 机箱的保护地良好接地 交流电源插座的接地点良好接地 加电源避雷器（可选） 在连接到户外的信号线的输入端加信号避雷装置。（可选） 建议使用UPS（Uninterrupted Power Supply，不间断电源） 明确外置电源开关位置，以备在操作设备发生事故时切断电源 安装台足够牢固 良好接地 尽量把路由器安装在敞开的机柜内。如果安装在密闭的机柜内，请确认 机柜有良好的通风散热系统 机柜足够牢固，能够支撑路由器及其安装附件的重量 机柜的尺寸适合路由器的安装 路由器机柜前后与墙面或其它设备的距离不应小于0.8米
H3C SR6600路由器 接口模块手册
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、软件升级类、配置类或维护类等产品资料。 z [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相关介绍、技术介绍、技术白皮
前言
本书介绍了 H3C SR6600 路由器支持的模块（如 HIM、MIM 和 SAP）的型号、面板外观、指示灯、 接口属性以及连接接口电缆的方法。同时还介绍了各种模块、主控单元以及灵活接口平台之间的适 配关系。 前言部分包含如下内容： z 读者对象 z 本书约定 z 产品配套资料 z 资料获取方式 z 技术支持 z 资料意见反馈
大类 业务配置
资料名称 安装视频 配置指导 命令参考 典型配置举例
版本说明书
内容介绍
帮助您掌握 LSTM1PEMC 和 LSTM1PEM2N 两种交流电源的安装方法 帮助您掌握设备软件功能的配置方法及配置步骤
详细介绍设备的命令，相当于命令字典，方便您查阅各个命令的功能
帮助您了解产品的典型应用和推荐配置，从组网需求、组网图、配置步 骤几方面进行介绍
通信技术有限公司的商标。对于本手册中出现的其它公司的商标、产品标识及商品名称，原因，本手册内容有可能变更。H3C 保留在没有任何通知或者提示的情况 下对本手册的内容进行修改的权利。本手册仅作为使用指导，H3C 尽全力在本手册中提供准确的信 息，但是 H3C 并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何 明示或暗示的担保。
4.图标约定 本书使用的图标及其含义如下：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H3C SR6600路由器CMW520-R2604版本发布一、使用范围及配套说明：H3C SR6600路由器CMW520-R2604版本作为SR6600路由器对外正式版本发布（Release版本），此版本主要解决网上问题，不受限使用。
产品系列SR6600系列路由器型号SR6602 SR6604/SR6608/SR6616内存需求最小1G内存RPE-X1：最小1G内存RSE-X1：最小2G内存FIP-100：最小1G内存FIP-110：最小2G内存FIP-200：最小1G内存FIP-210：最小2G内存SAP-24GBP：最小2G内存SAP-48GBE：最小2G内存CF卡需求最小256M 最小256M 主机软件版本号SR6600-CMW520-R2604BOOTWARE版本号随主机版本自动升级，本次版本加载之后将升级为1.33(该版本号可在命令行任何视图下用display version命令查看)随主机版本自动升级，本次版本加载之后RPE-X1主控板将升级为1.41，RSE-X1主控板将升级为1.11，FIP-100将升级到1.36，FIP-200将升级到1.22，FIP-110将升级到1.11，FIP-210将升级到1.07，SAP-24GBP和SAP-48GBE将升级到1.05。
(该版本号可在命令行任何视图下用display version命令查看)目标文件名称SR6602-CMW520-R2604.bin SR6600-CMW520-R2604-RPE.bin SR6600-CMW520-R2604-RSE.bin目标文件MD5校验码：SR6602-CMW520-R2604.bin：7f335d4dde1df0b4ae691b92f1cb7cc2SR6600-CMW520-R2604-RPE.bin：eeda7f470d49b11f7f3389a775ec128e SR6600-CMW520-R2604-RSE.bin：c7e15ca36164e73741dba2f711ca3645iMC iMC EAD 5.0 (E0101)iMC NTA 5.0 (E0101)iMC MVM 5.0 (E0101)iMC PLAT 5.0 (E0101) + L02 iMC QoSM 5.0 (E0101)iMC UAM 5.0 (E0101)iMC UBA 5.0 (E0101)iNode iNode PC 5.0 (E0101)OAASecBlade FW ：SECBLADEII-CMW520-R3102P13二、 版本使用限制及注意事项：从SR6600-CMW520-R2315P08版本开始，由于策略路由处理优先级变更，对于按照之前的优先级进行配置的设备，在升级到新版本后，可能需要重新调整策略路由相关配置，以实现原有功能。
三、 增减特性说明：SecBlade SSLVPN ：SECBLADESSLVPN-CMW340-E7101子句含义执行优先情况apply output-interface 和apply ip-address next-hop配置策略路由出接口和下一跳R2315P08及以后版本改为：apply ip-address next-hop 命令的优先级高于apply output-interface 。
当两条命令同时配置并且都有效时，系统只会执行apply ip-address next-hop 命令。
apply default output-interface 和apply ip-address default next-hop配置策略路由缺省出接口和下一跳R2315P08及以后版本改为：apply ip-address default next-hop 命令的优先级高于apply default output-interface 。
当两条命令同时配置并且都有效时，系统只会执行apply ip-address default next-hop 命令。
执行缺省出接口和下一跳命令的前提是，在策略路由中报文没有配置出接口或者下一跳，或者配置的出接口和下一跳无效，并且报文目的IP 地址在路由表中没有查到相应的精确路由，这时才会使用策略路由配置的缺省下一跳或者出接口。
版本号 项目描述SR6600-CMW520-R2604 硬件特性更新 无 软件特性更新 无 SR6600-CMW520-R2603p09 硬件特性更新 无 软件特性更新 无 SR6600-CMW520-R2603p08 硬件特性更新 无软件特性更新 VAM 支持 AES-256。
BGP 支持4096个peer 。
CPOS 支持通道化512个DS0。
SR6600-CMW520-R2603p07 硬件特性更新 无软件特性更新 OSPF 支持配置200个area 。
SR6600-CMW520-R2603p06 硬件特性更新 无 软件特性更新 无 SR6600-CMW520-R2603p05 硬件特性更新 无 软件特性更新 无 SR6600-CMW520-R2603p04 硬件特性更新 无 软件特性更新 无 SR6600-CMW520-硬件特性更新无R2603p03 软件特性更新无SR6600-CMW520-R2603p02 硬件特性更新无软件特性更新本机协议报文支持Remark嵌套QOS支持速率统计SR6600-CMW520-R2603p01 硬件特性更新无软件特性更新无SR6600-CMW520-R2603 硬件特性更新无软件特性更新无SR6600-CMW520-F2602P01 硬件特性更新无软件特性更新接口下支持带宽配置SR6600-CMW520-F2602 硬件特性更新无软件特性更新BGP支持IPv6 VPN BFDBGP最短更新时间配置为零OSPFv3 MCE跨VPN组播转发DVPN(Dynamic Virtual Private Network)攻击防范非平衡路由负载分担WEB网管分布式设备支持网关模式ACL名字支持32个字符NAT支持不连续地址池多核设备支持QoS保序l2tp QoS User ProfileBGP peer数目扩大到1024SR6600-CMW520-R2507P01 硬件特性更新无软件特性更新无SR6600-CMW520-R2507 硬件特性更新无软件特性更新无SR6600-CMW520-E2506 硬件特性更新无软件特性更新Voice VLAN、isolated-user VLAN、Super VLAN、protocolbased VLAN、IP subnet-based vlan、VLAN MappingsFlow显示命令支持正则过滤LLDP on Wan InterfaceTFTP对VPN的支持支持多个备份radius服务器RADIUS、HWTACACS支持MultiVRFGRE支持点对多点Password-ControlALG支持GTP、ALG支持SCCPSR6602支持SSL VPNIPsec支持反向路由注入（RRI）Portal功能增强：支持EAP认证、支持NAT穿越、支持vrfPermanent Static RouteOSPF支持BFD Echo模式检测BGP支持GTSMBGP支持QPPB组播主机跟踪ICMP支持MPLS扩展6VPEVPLS四、相比前一版本解决的问题说明：1.RTD58814首次发现版本：SR6600-CMW520-R2603问题产生的条件：设备作为DHCP Server，并且冲突地址池满。
问题现象：设备CPU使用率高。
2.RTD58823首次发现版本：SR6600-CMW520-R2603问题产生的条件：当有多个AAA用户并发登录时。
问题现象：小概率出现系统异常，部分用户无法下线。
3.RTD59020首次发现版本：SR6600-CMW520-R2603问题产生的条件：设备发生主备倒换。
问题现象：BGP不向邻居发送引入的路由。
4.RTD59274首次发现版本：SR6600-CMW520-R2603问题产生的条件：通过SSH方式登录设备。
问题现象：小概率出现设备异常。
5.RTD59875首次发现版本：SR6600-CMW520-R2603问题产生的条件：收集诊断信息时，指定将信息保存在备用主控板上。
问题现象：小概率出现系统挂死。
6.RTD59911首次发现版本：SR6600-CMW520-R2603问题产生的条件：配置DHCP Server的Option 3或6为ascii 255个字符长度，Web访问DHCP。
问题现象：设备堆栈重启。
7.RTD59912首次发现版本：SR6600-CMW520-R2603问题产生的条件：服务器配置较多的Option，设备作为DHCP Client申请地址。
问题现象：打开Debug，设备堆栈重启。
8.RTD60451首次发现版本：SR6600-CMW520-R2603问题产生的条件：使用SNMP V3方式访问设备。
问题现象：小概率出现设备异常。
如要完整的了解该版本累计解决的软件BUG，请参看配套的《H3C SR6600-CMW520-R2604版本说明书》。
