支撑式管型母线标准工艺安装
管母线安装施工方案教学内容
管母线安装施工方案管母线安装施工方案1、概述1.1 工程概况翁郎变电站220kV屋外配电装置Ⅰ、Ⅱ段母线及110kV屋外配电装置Ⅰ、Ⅱ段母线均采用支持式管型母线，管母型号及相关参数如下：管母型号：6063G-Φ130/Φ116 型铝镁合金管母焊接用衬管型号：ΦD/Φd=110/96 L=400mm1.2 编写依据本方案根据贵州省能达电力设计有限责任公司设计的220kV翁郎变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》相关图纸和厂家资料进行编写。
1.3 施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》（GBJ149-90），《铝母线焊接技术规范》（DL/T754-2001），《电气装置安装工程电气设备交接试验标准》（GB50150-2006），《110kV～500kV 送变电工程质量检验及评定标准》（Q/CSG 1 0017.3-2007）中相关章节规定，以及厂家产品的技术要求。
1.4 施工安全执行标准执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。
2、施工流程图管型母线安装施工流程图2-1所示：3、施工流程及技术要求3.1 施工准备3.1.1 基础与支架交接验收3.1.1.1 使用全站仪对基础轴线进行复测。
3.1.1.2 核实接地线敷设部位符合设计要求，焊接质量符合规范。
3.1.2 技术要求3.1.2.1 施工图纸(电气部分第2册《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》的相关图纸各1份)，母线安装记录表格(附后)等技术资料齐全，以满足现场施工需要。
3.1.2.2 技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。
3.1.2.3 根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。
3.1.3 场地准备3.1.3.1 场地平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。
管母线安装施工方案。
管母线安装施工方案。
管母线安装施工方案工程概况：本工程涉及XX变电站220kV屋外配电装置Ⅰ、Ⅱ段母线及110kV屋外配电装置Ⅰ、Ⅱ段母线的安装，采用支持式管型母线，管母型号为6063G-Φ130/Φ116型铝镁合金，管母焊接用衬管型号为ΦD/Φd=110/96 L=400mm。
编写依据：本方案根据XXX设计的220kV XXX变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》相关图纸和厂家资料进行编写。
施工执行标准：本方案执行国家标准《电气装置安装工程母线装置施工及验收规范》（GBJ149-90），《铝母线焊接技术规范》（DL/T754-2001），《电气装置安装工程电气设备交接试验标准》（GB-2006），《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG.3-2007）中相关章节规定，以及厂家产品的技术要求。
同时，也执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。
施工流程：管型母线安装施工流程包括基础与支架、消缺与验收、管母调整、管母吊装、绝缘子组装、管母加工与焊接、管母检查焊丝检查绝缘子检查金具检查等步骤。
施工要求：在进行施工前，需要对基础与支架进行交接验收，使用全站仪对基础轴线进行复测，核实接地线敷设部位符合设计要求，焊接质量符合规范。
施工图纸、母线安装记录表格等技术资料应齐全，技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。
根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。
场地应平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。
吊车布置到位并经模拟试吊，作业空间可满足起重机械的作业要求，2台吊车起吊管母可同步作业。
无法确定原文的格式错误，因此只能根据语义进行修改：棒式支柱绝缘子、管母线固定金具、管母线T型线夹、管母伸缩节、封端球和封端盖是220kV管母安装装置的必要材料。

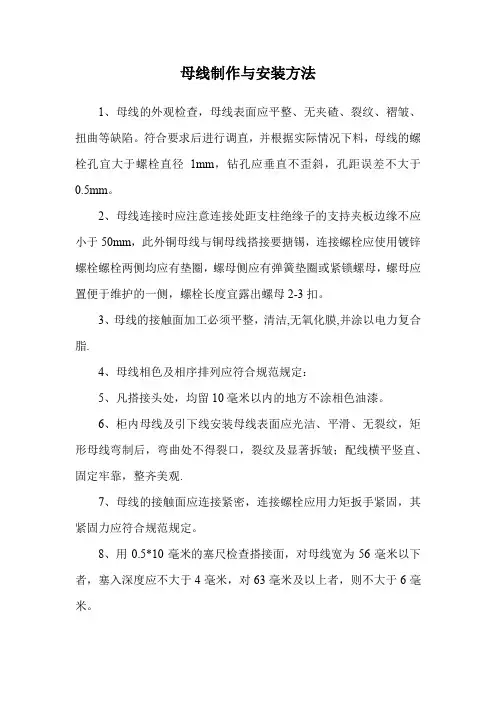

母线制作与安装方法
母线制作与安装方法
1、母线的外观检查，母线表面应平整、无夹碴、裂纹、褶皱、扭曲等缺陷。
符合要求后进行调直，并根据实际情况下料，母线的螺栓孔宜大于螺栓直径1mm，钻孔应垂直不歪斜，孔距误差不大于0.5mm。
2、母线连接时应注意连接处距支柱绝缘子的支持夹板边缘不应小于50mm，此外铜母线与铜母线搭接要搪锡，连接螺栓应使用镀锌螺栓螺栓两侧均应有垫圈，螺母侧应有弹簧垫圈或紧锁螺母，螺母应置便于维护的一侧，螺栓长度宜露出螺母2-3扣。
3、母线的接触面加工必须平整，清洁,无氧化膜,并涂以电力复合脂.
4、母线相色及相序排列应符合规范规定：
5、凡搭接头处，均留10毫米以内的地方不涂相色油漆。
6、柜内母线及引下线安装母线表面应光洁、平滑、无裂纹，矩形母线弯制后，弯曲处不得裂口，裂纹及显著拆皱；配线横平竖直、固定牢靠，整齐美观.
7、母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力应符合规范规定。
8、用0.5*10毫米的塞尺检查搭接面，对母线宽为56毫米以下者，塞入深度应不大于4毫米，对63毫米及以上者，则不大于6毫米。
管母线安装施工方案
管母线安装施工方案母线是电力配电系统中的重要组成部分，它负责将发电厂产生的电能传输到各个用电设备中。
因此，在母线安装施工中，需要考虑多个方面因素，保证施工质量和安全可靠。
下面是一个针对母线安装施工方案的详细介绍。
一、准备工作1.确定母线安装位置：根据工程设计图纸和规划，确定母线的安装位置，考虑与其他设备的协调布置，保证线路通畅。
2.材料准备：根据设计要求准备好所需的母线材料，包括导体、绝缘件、连接件等。
对于母线材料的选择应当满足电流负载、温度和环境条件等要求。
3.环境检查：对待安装区域进行环境检查，包括检查地基情况、地形地貌、气候条件等，确保施工满足安全要求。
4.施工组织：根据施工计划和安全要求，制定详细的施工方案和施工流程，明确各个工序的责任和工作内容。
二、施工准备1.安全措施：在施工区域设置明显的安全标志，疏导行人和车辆，避免发生安全事故。
对施工人员进行安全培训，提高他们的安全意识。
2.测量定位：根据设计要求进行测量定位，确定母线的精确位置和长度，确保施工的准确性。
3.地基处理：在母线安装区域进行地基处理，保证地基的平整、牢固，并符合设计要求和施工规范。
4.环境保护：在施工过程中，要注意保护周围环境，避免产生噪音和污染物，并采取适当的措施进行处理。
三、母线安装1.导线敷设：根据设计图纸进行导线的敷设，保证导线的平整、紧固，避免出现松动和断裂等情况。
2.绝缘安装：在导线上安装绝缘件，保护导线免受外部环境影响和电气故障，确保安全可靠。
3.连接安装：根据设计要求，对导线进行连接，包括与开关设备、变压器、终端设备等的连接，确保连接部位的接触良好，电气性能优良。
4.接地处理：对母线进行接地处理，保证系统的接地电阻符合规定，避免出现接地故障。
四、施工验收1.施工质量检查：经过母线安装施工的全过程检查，包括导线和连接件的固定程度、绝缘性能和接地效果等。
2.试验验证：对母线进行电气性能试验，包括绝缘电阻测试、耐压试验等，确保母线的安全及可靠。
管母线安装工艺
10管母线安装施工工艺10.1适用范围变电工程采用支柱绝缘子支撑或采用悬式绝缘子串悬挂的铝合金管母线和铜管母线施工。
10.2施工流程：施工流程图见图10-1。
图10-1施工流程图流程说明及主要施工工艺质量控制要求10.3.1施工准备（1）现场布置：加工场地、焊接工作台、吊车等。
（2）技术准备：施工图纸和作业指导书；管母、瓷瓶、金具合格证件；焊接试件试验报告。
（3）人员组织：施工负责人、技术负责人、安全和质量负责人，焊接和安装人员。
（4）主要材料及工器具：吊车、卷扬机、氩弧焊机、坡口机、角磨机、焊丝、校正平台、道木等。
10.3.2基础与支架（1）对基础轴线和标高进行复测 , 轴线误差≤10mm，基础杯底误差0≈-10mm。
（2）支架和管母钢梁安装后,再用水平仪测量,将支架高差控制在10 mm内。
（3）焊接试品试验:管母施焊前，必须先焊接测试件，按规范进行表面及断口检验、焊缝Ｘ光探伤、抗拉强度和直流电阻试验，铝合金管的抗拉强度必须大于产品标称值的60%（DL/T754-2001）。
10.3.3开箱检查（1）管形母线和衬管检查：型号和材质必须符合设计要求，并有产品合格证；表面平直光洁，不得有裂纹和损伤；轴线弯曲挠度控制在规范要求之内(如下表)，不满足要求，用校正平台校正。
管母规格(mm)单位长度(m)内的弯度(mm) 全长(L)内的弯度(mm)直径为150以下冷拔管<２.0 <2.0×L 直径为150以下热挤压管 <3.0<3.0×L 直径为150～250热挤压管 <4.0<4.0×L（2）焊丝检查：焊丝选择必须与管母的材质匹配，合格证件和试验报告齐全。
（3）绝缘子检查：检查绝缘子应完整，无裂纹，胶合处填料应完整,结合牢固。
（4）金具检查：规格和型号符合，合格证齐全，表面应光洁，无毛刺。
10.3.4管母加工（参见图10-2、图10-3、图10-4和图10-5）（1）管母配料：管母接头必须避开管母固定金具和隔离开关静触头固定金具。
管母线安装施工方案..
管母线安装施工方案在建筑物的电气系统中，管母线的安装是一个至关重要的环节，它直接关系到电力的传输和分配效率。
本文将重点介绍管母线的安装施工方案。
1. 施工前准备在进行管母线的安装之前，需要做好充分的准备工作。
首先要对安装地点进行勘察，确定管道的敷设路径，以及管道的走向和连接点等。
同时需要准备好所需的材料和工具，包括管道、支架、连接件、绝缘材料、电缆夹等。
2. 管道敷设在进行管道敷设时，首先要清理安装地点，确保没有障碍物，然后按照预先确定的路径进行管道的敷设。
在敷设过程中要保持管道的水平和垂直，并且要注意管道的连接处要牢固可靠，避免发生漏电等安全问题。
3. 管道固定完成管道的敷设后，需要进行管道的固定工作。
这包括安装支架和固定夹等，以确保管道的稳定性和安全性。
在固定过程中要注意支架的位置和间距，保证管道能够承受住电缆的重量和外力。
4. 管道连接管道安装完成后需要进行管道的连接工作。
这包括管道与管道的连接，以及管道与设备的连接等。
连接工作要求严格按照相关规范和标准进行，以确保连接的牢固性和安全性。
5. 绝缘处理为了提高电气系统的安全性和可靠性，需要对管道进行绝缘处理。
这包括在连接点和管道的暴露部分进行绝缘包覆，以防止漏电等安全问题的发生。
6. 安全检查在管道安装完成后，需要进行安全检查工作。
这包括对管道的连接处进行检查，确保连接牢固可靠；对管道的绝缘处进行检查，确保绝缘完好无损；对管道的支架和固定夹进行检查，确保稳固可靠。
结语管母线的安装施工是电气系统中一个至关重要的环节，只有按照规范和标准进行施工，才能保证系统的稳定性和安全性。
希望通过本文的介绍，读者能够对管母线的安装施工有更深入的了解，以确保安装工作的顺利进行。
管母线安装施工方案
管母线安装施工方案1、概述1.1 工程概况翁郎变电站220kV屋外配电装置Ⅰ、Ⅱ段母线及110kV屋外配电装置Ⅰ、Ⅱ段母线均采用支持式管型母线，管母型号及相关参数如下：管母型号：6063G-Φ130/Φ116 型铝镁合金管母焊接用衬管型号：ΦD/Φd=110/96 L=400mm1.2 编写依据本方案根据贵州省能达电力设计有限责任公司设计的220kV翁郎变电站新建工程电气部分第2册图纸《220kV屋外配电装置》、第3册图纸《110kV 屋外配电装置》相关图纸和厂家资料进行编写。
1.3 施工执行标准执行国家标准《电气装置安装工程母线装置施工及验收规范》（GBJ149-90），《铝母线焊接技术规范》（DL/T754-2001），《电气装置安装工程电气设备交接试验标准》（GB50150-2006），《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG 1 0017.3-2007）中相关章节规定，以及厂家产品的技术要求。
1.4 施工安全执行标准执行电力部发布的《电力建设安全工作规则》PL5009.3-1997中的有关章节。
2、施工流程图管型母线安装施工流程图2-1所示：3、施工流程及技术要求3.1 施工准备3.1.1 基础与支架交接验收3.1.1.1 使用全站仪对基础轴线进行复测。
3.1.1.2 核实接地线敷设部位符合设计要求，焊接质量符合规范。
3.1.2 技术要求3.1.2.1 施工图纸(电气部分第2册《220kV屋外配电装置》、第3册图纸《110kV屋外配电装置》的相关图纸各1份)，母线安装记录表格(附后)等技术资料齐全，以满足现场施工需要。
3.1.2.2 技术人员已对施工人员进行技术交底和安全交底，氩弧焊工、起重指挥应作为重点交底对象。
3.1.2.3 根据铝管加工长度和施工图纸，已计算确定每根管母线的连接方式、焊接段数。
3.1.3 场地准备3.1.3.1 场地平整、清洁，管母校正平台、焊接导轨现场加工制作完毕，且应布置在安装场地附近，以便母线焊接完后不再搬运，就近平直堆放待吊装。
管形母线安装作业指导书
管形母线安装作业指导书一编制依据及目的根据GB149-90《电气装臵安装工程母线装臵施工及验收规范》为保证铝合金管形母线安装质量、符合设计及规范要求，提供给建设单位合格产品。
二适用范围本作业指导书适应于220kV柳沟变电站管形母线制作、安装。
三组织及职责3.1 施工负责人：汪建国3.2 安全员：孟昭龙3.3质量员：陈卫国3.4施工班组成员：戴新明、龙海彭建华戚玉江等四技术、工器具（机具）准备4.1 认真学习本安装作业指导书及国家验收规范标准、生产厂家产品说明书等。
4.2 安规考试合格后方能上岗。
五过程控制5.1 检查到货的产品（铝合金管材、铁附件、金具等）的品种、规格、型号及数量是否与设计图纸及材料清单一致。
5.2 检查所有铝合金管材是否符合质量标准的规定，应在现场对管材外观进行检查，表面是否光洁平整，不应有折皱、气泡、蜂窝麻面、壁厚不均、夹杂物及变形现象，当缺陷严重时，应作退货处理。
5.3 对到货的铁附件、金具检查，应是否符合质量标准，外观检查应无锈蚀、变形、锌层剥落等缺陷。
注：L为管子的制造长度(m)5.5 铝合金管形母线施工时应按下列几项进行：5.5.1 首先要考虑整体规划，尽可能就地排施焊便于吊装。
5.5.2 切断的管口应平整，且与轴线垂直。
排施焊时，整个管线应垫排平直，管材与管材应同心，其误差不得超过1mm，段接时两相邻段及外壳应对准，连接后不应使母线及外壳受到机械应力。
5.5.3 管形母线应采用多点吊装，不得伤及管母线。
5.5.4 母线终端应有防电晕装臵，其表面应光滑、无毛刺或凹凸不平。
5.5.5 同相管段轴线应处于一个垂直面上，三相母线管段轴线应互相平行。
5.6 管母线的焊接5.6.1 施工管母线铝合金材料为6063G，在施焊前应充分考虑到内衬管、填充丝材料与管母合金材料物理性能一致。
外径及允许偏差壁厚及允许偏差铝合金管形母线计算用数据5.6.2 铝合金的管形母线应采用氩弧焊。
5.6.3 焊接前应将母线坡口两侧表面各100mm范围内清刷干净，不得有氧化膜、水分和油污，坡口加工面应无毛刺和飞边。
