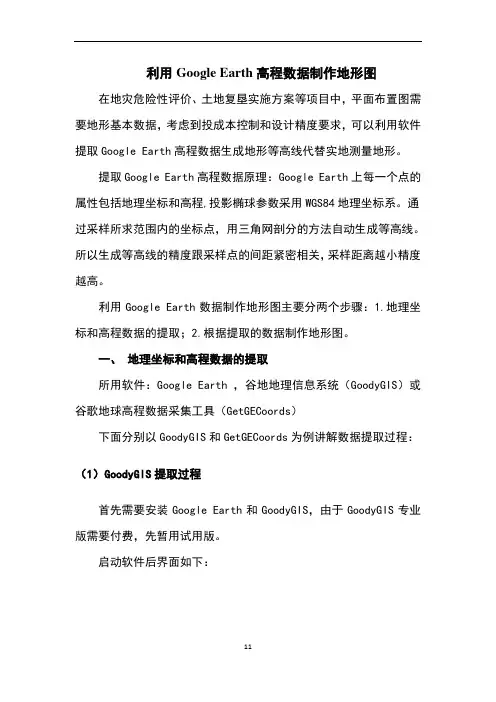

利用Google Earth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

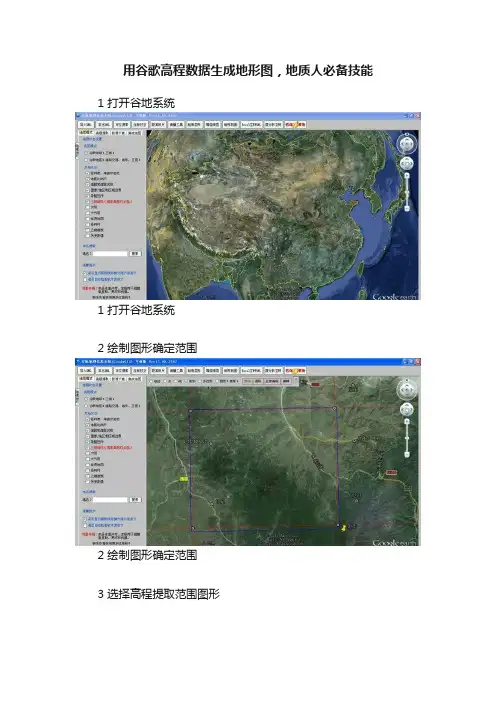

用谷歌高程数据生成地形图，地质人必备技能
用谷歌高程数据生成地形图，地质人必备技能1 打开谷地系统
1 打开谷地系统
2 绘制图形确定范围
2 绘制图形确定范围
3 选择高程提取范围图形
3 选择高程提取范围图形
4 设置采样间距计算点数
4 设置采样间距计算点数
5 高程数据提取
5 高程数据提取
6 高程数据提取完毕
6 高程数据提取完毕
7 删除数据前2列
7 删除数据前2列
8 用户数据投影转换
8 用户数据投影转换
9 高程点投影完成
9 高程点投影完成
10 DTM分析读取高程数据
10 DTM分析读取高程数据
11 生成三角剖分网
11 生成三角剖分网
12 追踪剖分等值线
12 追踪剖分等值线
13 投影变换生成标准图框
13 投影变换生成标准图框
14 图框和等值线叠加
14 图框和等值线叠加
15 修改等高线和注记参数
15 修改等高线和注记参数
16 地形图绘制完成
16 地形图绘制完成
来自：鼠马象鸡说作图。

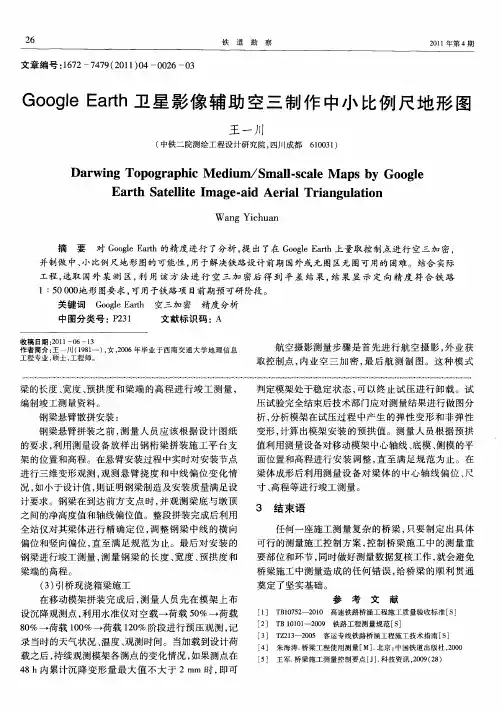

Google Earth卫星影像辅助空三制作中小比例尺地形图
３ 结 束 语
任 何一 座施 工测 量 复 杂 的桥 梁 ， 只要 制 定 出具 体 可行 的测量施 工 控制 方 案 ， 制 桥 梁施 工 中 的测 量 重 控 要 部位 和环 节 ， 同时做 好测 量数 据复 核工 作 ， 会避 免 就 桥 梁施 工 中测量 造成 的任 何错 误 ， 桥 梁 的顺 利 贯 通 给
Ｇ ｏ ｅ ａｈ ｏＳ ｃ 卫星影像辅助空三制作中小 比例尺地形图 ： Ｅ 王一Ｊ
２ ７
中， 外业 控制 是 整个 航 测 精 度 的重 要保 证 。在 地 形 困 难， 气候 恶 劣地 区 ， 人员 难 以进 入 ， 控 要 花 去 大 量 人 外
Ｓ Ｔ Ｓｕｔ ａａ ｏｏｒ ｈ ｉ ｉ ） 它 是 由美 国 Ｒ Ｍ（ｈ ｔｅＲ ｄｒ ｐｇａ ｙＭｓ ｏ ， ｌ Ｔ ｐ ｓｎ 太 空 总署 （ Ａ Ａ） 国防部 国家测 绘 局 （ ＭＡ） 合测 ＮＳ 和 Ｎ 联 量的 ， 覆盖 了全球 陆 地 表 面 的 ８ ％ 以上 。Ｓ Ｔ 数 据 ０ ＲＭ 精 度 有 １ａｃ ｓｃｎ ｒ—ｅｏｄ和 ３ｒ－ｅｏｄ两 种 ， 别 为 ３ ａｃ ｓｃｎ 分 ０ｍ
力和物力 ， 且周期长。在 国外项 目中， 许多第三世界国
家基础测绘信息严重不足， 进入大量人员进行外业控 制 工作 更是 难 上加 难 。许 多情 况 下 ， 铁 路 项 目的前 在
期 预 可研 阶 段 ， 路设 计 只 需 要 中 、 比例 尺 的 地 形 线 小
（ Ｒ Ｍ一 ） ９ （ Ｒ Ｍ一 ） Ｓ Ｔ １ 和 ０ｉ Ｓ Ｔ ３ 数据。现在 Ｇ ｎ Ｅ大部分
［ ］ Ｔ ２ ３ ２ ０ 客运专线铁路桥 涵工程施工技术指南 ［ ］ ３ Ｚ １－ ０ ５ ｓ

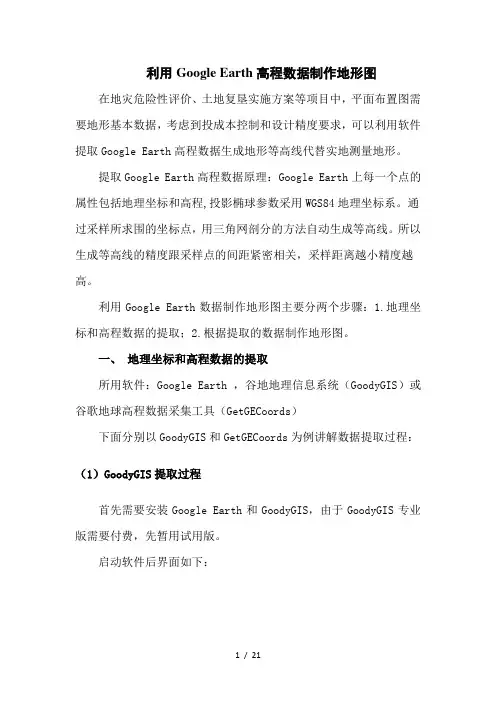

利用GoogleEarth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用Google影像和STRM数据制作地形图流程
利用Google影像和SRTM数据制作地形图流程作者：周刚军一、影像获取及转换1．确定截图范围1．1根据提供的范围，在Google Earth中确定要截取范围的坐标数据，并记录成文件。
①在Google Earth菜单\选项中设置[小数/度数]②点工具条中添加地标复制经纬度坐标并保存以文件中，一般只需要记录截范围的左上角和右下角坐标即可。
1.2 KML，KMZ数据KML/KMZ数据可以直接导入到Google Earth中查看，在地图上采集范围左上和右下角坐标，并保存为文件。
1．3 范围数据转换和下载范围分幅对于过于大的截图范围，则应该进行分幅。
①在Google Earth中用添加路径工具画出范围边界，并转存为KML/KMZ 文件。
②用Global Mapper 打开KML/KMZ文件，选择正确的投影系统，并输出为DXF文件。
点工具进行投影参数设置，输入截图范围的中央子午线和其它参数。
关键是要输入正确的中央子午线数据,要分清是什么坐标系统,和投影方式及分带方式.可以从文件导入, 也可以利用已有的PRJ文件先加载,然后再进行修改点菜单\文件\输出矢量格式在输出格式中选DXF格式,在输出的选项中一般不\需要修改,直接输出即可.注意:输出时,DXF选项中的将显示注记为属性必须先中③用CAD打开DXF文件，对成图范围进行分幅处理，一般按10平方公分幅下载地图,较小的范围不需要分幅.分幅完成后,打散距形框,并保存为DXF文件.重复②的程序,导入DXF文件,投影文件相同.重复②的程序: 点菜单\文件\输出矢量格式在输出格式中选KML/KMZ格式,在输出的选项中一般不\需要修改,直接输出即可.④打开KML/KMZ文件,加载到Google Earth中,重复本章中1.1中②的程序,记录每幅范围的左上角和右下角坐标,保存数据准备截图.⑤⑥根据你选择的路径，图像文件会保存在文件夹中，除了TIFF文件以外还有两个同名的后缀为JGW和 PRJ格式的文件，这几个同名文件要放在一起才行。
利用Google_Earth数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用GoogleEarth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤： 1.地理坐标和高程数据的提取； 2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用googleEarth绘制地形图教程
利用google Earth自制地形图Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。
但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。
它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。
地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。
所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。
但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。
如此，不仅使获取的工作量很大，对以后的展点也是一个负担。
这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。
关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。
对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。
地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。
地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。
例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用谷歌卫星影像图制作一定精度地形图的方法摘要：阐述谷歌卫星影像图采用的wgs84 坐标系统，分析利用谷歌影像图制作一定精度地图的方法，结合实例验证方法的可行性，并进行精度估算。
关键词： wgs84坐标系；cgcs2000 坐标系；地面特征点；图像校正；线性变换
1.概述
随着卫星遥感技术、互联网技术的日新月异，提供高分辨率的卫星影像图成为可能。
作为民用的免费卫星影像清晰度也逐渐提高，例如谷歌卫星地图、中国天地图等。
而传统地图的制作，不仅制作周期长、现势性较差，而且作为国家重要基础地理信息数据，必须通过申请缴费才能获得。
如何利用现有的免费卫星影像图制作高清晰度的、现势性强的有较高坐标精度的地图，更快捷、更实用的满足野外踏勘工区、勘察、地质、旅游探险等各行各业的需要？本文将针对谷歌影像地图进行可行性分析，研究获得高精度地图坐标的具体操作方法，并进行精度验证。
2．获得清晰影像地图的理论分析
1) 常见的几种大地坐标系统之间的关系
wgs-84坐标系（world geodetic system一1984 coordinate system）一种国际上采用的地心坐标系。
坐标原点为地球质心，其地心空间直角坐标系的z 轴指向bih （国际时间）1984.o定义的协议地球极（ctp)方向，x轴指向bih 1984.0的零子午面和ctp赤
道的交点，y 轴与z 轴、x轴垂直构成右手坐标系，称为1984年世界大地坐标系统。
我国先后主要采用三种大地坐标系统，1954北京坐标系，1980西安坐标系，cgcs2000国家坐标系。
三种大地坐标系分属于不同的椭球体系，拥有不同的椭球参数，在我国各个历史发展阶段均发挥着巨大的作用。
因cgcs2000 国家坐标系与wgs-84 坐标系有很多相同椭球参数，两者进行转换过程较为简单且误差相对较小（纬度、大地高最大误差均为0.105mm经度相同），故本文假定wgs84坐标系与cgcs2000坐标系等价。
2) 影像畸变
遥感影像变形的原因:①遥感平台位置和运动状态变化的影响：航高、航速、俯仰、翻滚、偏航。
②地形起伏的影响：产生像点位移。
③地球表面曲率的影响：一是像点位置的移动；二是像元对应于地面宽度不等，距星下点愈远畸变愈大，对应地面长度越长。
④大气折射的影响：产生像点位移。
⑤地球自转的影响：产生影像偏离。
如果不作几何校正，遥感图像则有在几何位置上发生变化，产生诸如行列不均匀，像元大小与地面大小对应不准确，地物形状不规则变化等。
有时根据遥感平台的各种参数已做过一次校正，但仍不能满足要求，就需要作遥感影响相对于地面坐标、地图投影坐标系统的配准校正，以及不同类型或不同时相的遥感影响之间的几何配准复合分析，以得到比较精确的结果。
本文讨论内容是对影像直接进行投影校正，然后实测地面点在cgcs2000坐标系下的坐标，
求得影像图在没有地面控制点校正的情况下的精度。
3) 影像特征点的选择与标记
在准备下载的卫星影像区域内均匀选择一些特征点，例如易分辨、特征非常明显的特征点，比如道路交叉口、河流交叉或分叉处等；另外图像的边缘部分一定有一定数量的控制点，以避免误差的外推。
利用前面所述的七参数法或四参数法计算所有特征点在cgcs2000坐标系下的坐标，利用这些特征点对整幅影像进行图像校正，校正整幅图像为相应坐标系统下的坐标。
4) 影像地理坐标系统分析
谷歌卫星影像采用wgs-84大地坐标系统，特征点显示坐标为经纬度格式，需要进行高斯投影正算，得到特征点在cgcs2000坐标系下的平面直角坐标。
利用线性变换法进行图像特征点校正，至少需要四个特征点进行图像校正。
利用三次线性变换进行图像特征点校正，至少需要八个特征点进行图像校正。
5) 影像平面直角坐标系的建立
3．获取、校正影像图片采用的软件
南方平差易高斯投影软件；
getscreen截屏软件；
photoshop图像处理软件；
南方cass7.0或者mapgis软件；
4．实例检验及精度分析
以山东东营广饶县西刘桥乡一勘查工区（200平方公里）为例，主要操作流程为：
1) 在谷歌地图上选定工作区域，并标记外业实测特征点精确位置，同时利用南方平差易软件计算谷歌地图上量取的特征点的平面直角坐标；
2）利用谷歌截图软件getscreen 对选定工作区进行截图，把下载下的jpeg 格式的图像在photoshop软件中合并成一幅完整图像；
3）在mapgis 软件或南方cass7.0 软件中利用图像校正功能对图像进行投影校正，实例以t1、t2、t3、t4 点为校正点进行校正，从下表中可以看出，j1-j6 经过投影校正后与理论计算值误差在1m以内；
4）根据野外获得的高精度实测特征点坐标对图像进行第二次校正：图像地面控制点校正，经过对比发现：经过地面控制点校正的图像监测点坐标误差最大1.074m，未经过地面控制点校正的图像监测点坐标误差平均在3～5m 之间，可以很明显看出经过地面控制点校正的图像精度高于未经过地面控制点校正的图像精度，但面积在200km_，误差平均在3～5m的图像用于野外地质工作、旅游探险、手持gps导航地图已是相当方便实用。
5.结论
1) 实例工区平均海拔较低，地势较为平坦，影像变形受地形影响相对较小，其他区域图像
校正精度会有所出入。
2) 随着谷歌发布的免费卫星图像空间分辨率越来越高，再结合民用gps手持机获取分米级
地面控制点坐标的成果，相信通过免费卫星影像图制作亚米级精度的实用地图的方法会越来
越受到更多人的关注。
