自动喷水灭火系统-系统的分类与组成
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。
3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。
自动喷水灭火系统的分类与组成
自动喷水灭火系统的分类与组成
【学员问题】自动喷水灭火系统的分类与组成？
【解答】自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）、管道系统、供水设施等组成。
自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。
开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
自动喷水灭火系统的分类与组成
第一章自动喷水灭火系统的分类与组成学习要求通过本章学习，掌握自动喷水灭火系统的分类与组成、工作原理与适用范围以及选型原则；熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。
自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。
第一小节第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
图3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
干式系统的组成如图3-3-3。
三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处在于系统采用雨淋阀，并配套设置火灾自动报警系统。
自动喷水灭火系统
喷头安装及质量检测要求
系统试压、冲洗合格后，进行喷头安装；安装前，查阅 消防设计文件，确定不同使用场所的喷头型号、规格。 喷头安装按照下列要求实施： 1.采用专用扳手（如图 3-3-3-1 所示）安装喷头，严禁 利用喷头的框架施拧；喷头的框架、溅水盘产生变形、 释放原件损伤的，采用规格、型号相同的喷头进行更换。
（4）边墙型喷头（如图 3-4-3-5 所示）根据选定的规格型号， 水平安装于顶棚（吊顶）下的边墙上，或者直立向 上、下垂安装于顶棚下。 （5）干式喷头连接于特殊的短立管上（如图 3-4-3-6 所示）， 根据其保护区域结构特征和喷头规格型号，直立向 上、下垂或者水平安装于配水支管上，短立管入口处设置密 封件，阻止水流在喷头动作前进入立管。
2.报警阀结构检查 检查要求：（1）阀体上设有放水口，放水口的公称直径不小 于 20mm。 （2）阀体的阀瓣组件的供水侧，设有在不开启阀门的情况下 测试报警装置的测试管路。 （3）干式报警阀组、雨淋报警阀组设有自动排水阀。 （4）阀体内清洁、无异物堵塞，报警阀阀瓣开启后能够复位。 检查方法:采用目测观察全数检查和按照要求进行手动操作
自动喷水灭火系统
自动喷水灭火系统由洒水喷头、水流报警装置（水流指示器、压力开关）、 报警阀组等组件，以及管道、供水设施组成；为便于正常使用、检修维护， 通常还在系统中设置泄水阀（泄水口）、排气阀（排气口）和排污口；为控 制因建筑高差较大造成的超压，通常采用分区供水或者在系统相应管段上安 装减压阀，以控制管道静压；通常在系统相应管段上安装设置减压孔板或者 节流管，以控制管道动压。自动喷水灭火系统按照其洒水喷头的形式，分为 闭式系统和开式系统
喷头巡查
1.喷头 建筑使用管理单位按照下列要求对喷头进行巡查： （1）观察喷头与保护区域环境是否匹配，判定保护区域使 用功能、危险性级别是否发生变更。 （2）检查喷头外观有无明显磕碰伤痕或者损坏，有无喷头 漏水或者被拆除等情况。 （3）检查保护区域内是否有影响喷头正常使用的吊顶装修， 或者新增装饰物、隔断、高大家具以及其他障碍物；若有上 述情况，采用目测、尺量等方法，检查喷头保护面积、与障 碍物间距等是否发生变化。

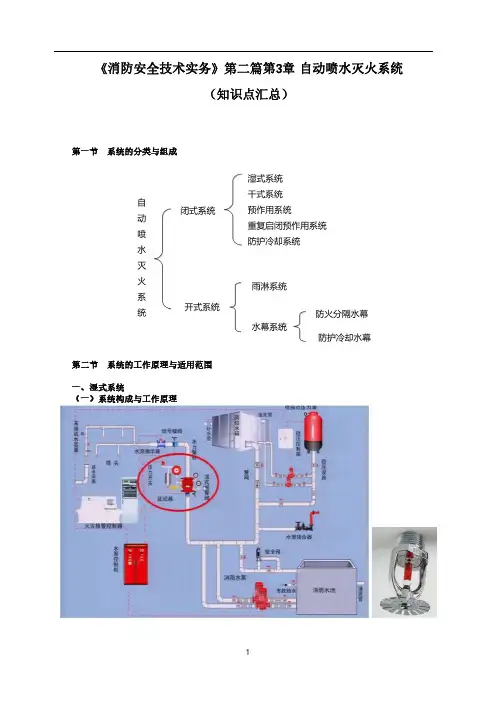

一级消防工程师《消防安全技术实务》自动喷水灭火系统知识点汇总
第一《消防安全技术实务》第二篇第3章自动喷水灭火系统（知识点汇总）节系统的分类与组成第二节系统的工作原理与适用范围一、湿式系统（一）系统构成与工作原理（二）系统主要组件及设置要求1、末端试水装置（1）末端试水装置的组成末端试水装置由试水阀、压力表以及试水接头等组成。
其作用是检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动。
同时可测试干式系统和预作用系统的管道充水时间。
（2）末端试水装置的设置要求1）每个报警阀组控制的最不利点喷头处应设置末端试水装置，其他防火分区和楼层均应设置直径为25mm的试水阀。
3）其试水接头出水口的流量系数应与同楼层或同防火分区内选用的最小流量系数的喷头相等。
其出水应采用孔口出流的方式排入排水管道。
排水立管宜设伸顶通气管，且管径不应小于75mm。
2）末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。
【例】某酒店地上11层，地下2层，每层1个防火分区，该酒店设置了1套自动喷水灭火系统，在第11层设有两种喷头，流量系数分别为80和115。
该系统末端试水装置的设置，错误的是（）。
（2019真题）A．末端试水装置的出水采用软管连接排入排水管道B．末端试水装置设置在第11层C．末端试水装置选用出水口流量系数为80的试水接头D．末端试水装置由试水阀，压力表和试水接头组成【答案】A2、水流指示器（1）水流指示器的功能是及时报告发生火灾的部位。
在设置闭式自动喷水灭火系统的建筑内，除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区和每个楼层均应设置水流指示器。
（2）仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。
（3）当水流指示器入口前设置控制阀时，应采用信号阀。
【例】某2层地上商店建筑，每层建筑面积为6000m2，所设置的自动喷水灭火系统应至少设置（）个水流指示器。
（2016真题）A．2B．3C．4D．5【答案】C3、压力开关4、湿式报警阀组湿式报警阀是湿式系统的专用阀门，是只允许水流入系统，并在规定压力、流量下驱动配套部件报警的一种单向阀。

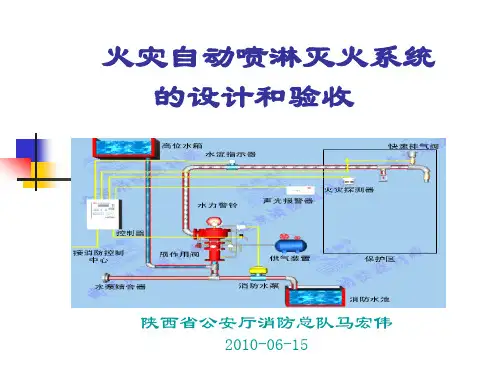

自动喷淋灭火系统系统
6.5 末端试水装置
喷头布置3
6.1.7 同一隔间内应采用相同热敏性能 的喷头。 6.1.8 雨淋系统的防护区内应采用相同 的喷头。 6.1.9 自动喷水灭火系统应有备用喷头， 其数量不应少于总数的1％，且每种型号 均不得少于10只。
报警阀组要求１
6.2.3 一个报警阀组控制的喷头数应符 合下列规定： 1 湿式系统、预作用系统不宜超过800只； 干式系统不宜超过500只； 2 当配水支管同时安装保护吊顶下方和 上方空间的喷头时，应只将数量较多一 侧的喷头计入报警阀组控制的喷头总数。
A、预作用系统、雨淋系统应在火灾自动报警系统报警后 自动启动； B、闭式喷头或启动系统的火灾探测器，应能有效探测初 期火灾； C、湿式系统、干式系统应在开放一只喷头后自动启动； D、作用面积内开放的喷头应在规定时间内按设计选定 的强度持续喷水； E、喷头洒水时，应均匀分布，且不应受阻挡；
自喷系统设计选型3
图７ 隐蔽式喷头
图８ 开式洒水喷头
喷头的种类与安装１
１.标准喷头 流量系数K=80的洒水喷头。 ２.快速响应喷头 响应时间指数 RTI≤50(ms)0.5的闭式洒水喷头。 ３边墙型扩展覆盖喷头 流量系数K=115的边 墙型快速响应喷头。 ４ 早期抑制快速响应喷头响应时间指数 RTI≤28±8(ms)0.5，用于保护高堆垛与高货 架仓库的大流量特种洒水喷头。
湿式系统的组成与工作原理
干式系统的组成与工作原理
1.消防水池 2.消防水泵 3.闸阀 4.止回阀 5.消防水泵结合器 6.信号蝶阀 7.干式报警阀 8.声光报警器 9空气维持装置 10空气压缩机 11.报警控制器 12.蝶阀 13.水流指示器 14.电磁阀 15排气阀 16.末端试水装置 17.闭式喷头 18.高位水箱
自动喷水灭火系统
ZSTX15－93℃
表示标准响应、下垂型，公称口径为15mm， 公称动作温度为93℃的喷头。
K-ZSTX15-68℃
表示快速响应、下垂型，公称口径为15mm， 公称动作温度为68℃的洒水喷头。
K-ZSTBX20－79℃
自动喷水灭火系统
授课人 朱老师
自动喷水灭火系统定义:
是由洒水喷头、报警阀组、水流报警装置（水流 指示器、压力开关）等组件，以及管道、供水设施 组成的，能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统是当今世界上公认最为有效的 自救灭火设施，是应用最广泛、用量最大的自动灭 火系统。具有安全可靠、经济实用、灭火成功率高 等优点。 扑灭初期火灾的成功率高达96.2%。
a、快速响应喷头 b、特殊响应喷头 c、标准响应喷头
喷头标志代号
响应代号分类：标准响应：性能代号前无响应代号；
特殊响应：T 快速响应：K
性能代号分类: 普通型喷头: ZSTP 直立型喷头: ZSTZ 下垂型喷头: ZSTX 直立边墙型喷头: ZSTBZ 下垂边墙型喷头: ZSTBX 水平边墙型喷头: ZSTBS
作用步骤: 某个喷头开启喷水或管网发生水量泄漏时 （大于15L/min) ，管道中的水产生流动；引起水流 指示器中桨片随水流而动作；开关触点吸合发出区域 水流电信号，通过报警系统的输入信号模块,经延时 （2-90s内,一般在20-40s)后,送至消防控制室。
压力开关
是一种压力型水流探测开关 安装在延迟器和水力警铃之间 的报警管路上.
自动喷水灭火系统的分类：
闭式系统
1、湿式自动喷水灭火系统 2、干式自动喷水灭火系统 3、预作用自动喷水灭火系统 4、简易自动喷水灭火系统
自动喷水灭火系统的主要构件
于水源压力突然发生变化而引起报警阀开启或对因报警阀局部渗漏而
进入警铃管道的水流起一个暂时容纳的作用，从而避免虚假报警。只 有在火灾真正发生时，喷头和报警阀相继打开，水流源源不断大量流 人延迟器，经30s左右充满整个容器，然后冲入水力警铃。
五、火灾探测器
火灾探测器是自动喷水灭火系统的重要组成部分。目前常用的有感烟、 感温、感光火灾探测器，利用火灾发生地点的烟雾浓度、火灾引起的 温升或火光进行探测。
自动喷水灭火系统。
三、水流报警装置
水流报警装置主要有水力警铃、水流指示器和压力开关组成。 ①水力警铃 水力警铃主要用于湿式喷水灭火系统，装在报警阀附近。当报警阀打 开消防水源后，有一定水压的水流冲动叶轮打铃报警。水力警铃不得 用电动报警器替代。
②水流指示器 水流指示器用于湿式喷水灭火系统，安装在每一层楼的配水支管上， 当某处发生火灾，喷头打开喷水，引起管道中的水流动，水流指示器 中浆片随水流而动作，接通延时电路，在预定的20～30s延时后，继 电器触点吸合发出电信号，送到消防控制室，显示火灾发生的地点、
自动喷水灭火系统的主要构件
重庆大学 土木工程学院
自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、 末端试水装置和火灾探测器等构件组成。
一、洒水喷头
洒水喷头分为闭式喷头和开式喷头两类。
a.闭式喷头的喷口用由热敏元件组成的释放机构封闭，当达到一定
温度时能自动开启，如玻璃球破碎、易熔合金熔化，喷水口被开启喷水
报警或启动消防水泵等。
③压力开关 它安装在延迟器后面的水力警铃入水口前的管道上，安装时必须垂直， 在水力警铃报警的同时，由于警铃管水压升高，接通电触点，完成电 动警铃报警，向消防中心传送电信号或启动消防水泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：LX-FS-A54345
自动喷水灭火系统-系统的分类与
组成
In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or
activity reaches the specified standard
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
自动喷水灭火系统-系统的分类与组
成
使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
图3-3-1 自动喷水灭火系统分类图
一、湿式自动喷水灭火系统
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2。
图3-3-2 湿式系统示意图
1－消防水池2－水泵3－止回阀4－闸阀
5－水泵接合器6－消防水箱
7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－闭式喷头
12－配水支管13－末端试水装置14－报警控制器15－泄水阀16－压力开关
17－信号阀18－驱动电机
二、干式自动喷水灭火系统
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。
干式系统的组成如图3-3-3。
图3-3-3 干式系统示意图
1－消防水池2－水泵3－止回阀4－闸阀
5－水泵接合器6－消防水箱
7－干式报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管
12－排气阀13－电动阀14－报警控制器15－泄水阀16－压力开关
17－信号阀18－驱动电机
三、预作用自动喷水灭火系统
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。
预作用系统的组成如图3-3-4。
图3-3-4预作用系统示意图
1－消防水池2－水泵3－止回阀4－闸阀
5－水泵接合器6－消防水箱7－预作用报警阀组8－配水干管9－水流指示器10－配水管11－闭式喷头12－配水支管13－末端试水装置14－排气阀15－电动阀16－报警控制器17－泄
水阀18－压力开关19－电磁阀20－感温探测器21－感烟探测器22－信号阀23－驱动电机
四、雨淋系统
雨淋雨淋系统由开式喷头、雨淋阀组、水流报警装置、供水与配水管道以及供水设施等组成，与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。
雨淋系统有电动系统和液动或气动系统两种常用的自动控制方式。
雨淋系统的组成如图3-3-5和3-3-6。
图3-3-5 电动雨淋系统示意图
1－消防水池2－水泵3－止回阀4－闸阀
5－水泵接合器6－消防水箱
7－雨淋报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管
12－报警控制器13－压力开关14－电磁阀15－感温探测器16－感烟探测器17－信号阀18－驱动电机
图3-3-6 液动雨淋系统示意图
1－消防水池2－水泵3－止回阀4－闸阀
5－水泵接合器6－消防水箱
7－雨淋报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管
12－报警控制器13－压力开关14－开式喷头15－信号阀16－驱动电机
五、水幕系统
水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成，与前几种系统不同的是，水幕系统不具备直接灭火的能
力，是用于挡烟阻火和冷却分隔物的防火系统。
六、自动喷水—泡沫联用系统
配置供给泡沫混合液的设备后，组成既可喷水又可以喷泡沫的自动喷水灭火系统。
