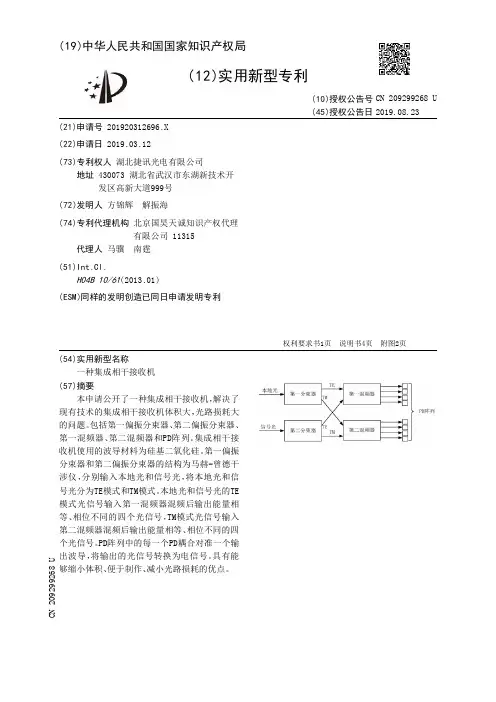

【CN109728857A】一种集成相干接收机【专利】
【CN209299268U】一种集成相干接收机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920312696.X(22)申请日 2019.03.12(73)专利权人 湖北捷讯光电有限公司地址 430073 湖北省武汉市东湖新技术开发区高新大道999号(72)发明人 方锦辉 解振海 (74)专利代理机构 北京国昊天诚知识产权代理有限公司 11315代理人 马骥 南霆(51)Int.Cl.H04B 10/61(2013.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种集成相干接收机(57)摘要本申请公开了一种集成相干接收机，解决了现有技术的集成相干接收机体积大，光路损耗大的问题。
包括第一偏振分束器、第二偏振分束器、第一混频器、第二混频器和PD阵列。
集成相干接收机使用的波导材料为硅基二氧化硅。
第一偏振分束器和第二偏振分束器的结构为马赫-曾德干涉仪，分别输入本地光和信号光，将本地光和信号光分为TE模式和TM模式。
本地光和信号光的TE模式光信号输入第一混频器混频后输出能量相等、相位不同的四个光信号，TM模式光信号输入第二混频器混频后输出能量相等、相位不同的四个光信号。
PD阵列中的每一个PD耦合对准一个输出波导，将输出的光信号转换为电信号。
具有能够缩小体积、便于制作、减小光路损耗的优点。
权利要求书1页 说明书4页 附图2页CN 209299268 U 2019.08.23C N 209299268U权 利 要 求 书1/1页CN 209299268 U1.一种集成相干接收机，其特征在于，包括第一偏振分束器、第二偏振分束器、第一混频器、第二混频器和PD阵列；所述集成相干接收机使用的波导材料为硅基二氧化硅；所述第一偏振分束器和第二偏振分束器的结构为马赫-曾德干涉仪，分别输入本地光和信号光，将所述本地光和信号光分为TE模式和TM模式；所述本地光和信号光的TE模式光信号输入第一混频器混频后输出能量相等、相位不同的四个光信号，TM模式光信号输入第二混频器混频后输出能量相等、相位不同的四个光信号；所述PD阵列中的每一个PD耦合对准所述第一混频器和第二混频器中的一个输出波导，将所述第一混频器和第二混频器输出的光信号转换为电信号。
一种光接收机[发明专利]
![一种光接收机[发明专利]](https://img.taocdn.com/s3/m/1ec596245e0e7cd184254b35eefdc8d377ee1459.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201780083389.2(22)申请日 2017.01.24(85)PCT国际申请进入国家阶段日2019.07.12(86)PCT国际申请的申请数据PCT/CN2017/072513 2017.01.24(87)PCT国际申请的公布数据WO2018/137155 ZH 2018.08.02(71)申请人 华为技术有限公司地址 518129 广东省深圳市龙岗区坂田华为总部办公楼(72)发明人 付生猛 熊宇 满江伟 王成艳 曾小飞 曾理 (51)Int.Cl.H04B 10/69(2006.01)(54)发明名称一种光接收机(57)摘要一种光接收机(200)，包括：光电探测器(201)，跨阻放大电路(202)，单端-差分转换器(203)，I/O接口(204)和控制器(205)。
光电探测器(201)用于将接收到的光信号转化成电流信号，其带宽低于系统传输的带宽需求；跨阻放大电路(202)用于接收电流信号和第一控制信号，根据第一控制信号对电流信号进行跨阻增益，得到电压信号，电流信号在任意频率不低于光电探测器(201)的上限截止频率的第一带宽内的频率响应值高于在光电探测器(201)带宽内的频率响应值；单端-差分转换器(203)用于将电压信号转成差分电压信号；I/O接口(204)用于输出差分电压信号；控制器(205)用于根据差分电压信号，产生用于控制对电流信号进行跨阻增益的第二控制信号。
该光接收机在保证接收信号质量的情况下，实现了降低成本的目的。
CN 110785949 A 2020.02.11C N 110785949A(12)按照专利合作条约所公布的国际申请(19)世界知识产权组织国际局(10)国际公布号(43)国际公布日W O2018/137155A12018年8月2日（02.08.2018)P C T(51)国际专利分类号：圳市龙岗区坂田华为总部办公楼,GuangdongH04B10/69(2013.01)518129(CN)。
一种相干接收机的光电接收装置、接收方法及相干接收机[发明专利]
![一种相干接收机的光电接收装置、接收方法及相干接收机[发明专利]](https://img.taocdn.com/s3/m/06c84dc7b4daa58da1114ad6.png)
专利名称：一种相干接收机的光电接收装置、接收方法及相干接收机
专利类型：发明专利
发明人：钟一鸣,杨波,黄新刚,马壮,李明生
申请号：CN201910671612.6
申请日：20190724
公开号：CN112291018A
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本文公开了一种相干接收机的光电接收装置、接收方法及相干接收机。
所述光电接收装置包括：本振光生成模块，用于产生双波长正交偏振本振光；耦合模块，用于对接收的信号光与所述双波长正交偏振本振光进行相干耦合并输出双波长相干光；光电探测模块，用于将所述耦合模块输出的双波长相干光转换为电信号后输出。
本文的技术方案能够减少相干接收机的光器件的数量，降低成本。
申请人：中兴通讯股份有限公司
地址：518057 广东省深圳市南山区高新技术产业园科技南路中兴通讯大厦法务部
国籍：CN
代理机构：北京安信方达知识产权代理有限公司
更多信息请下载全文后查看。

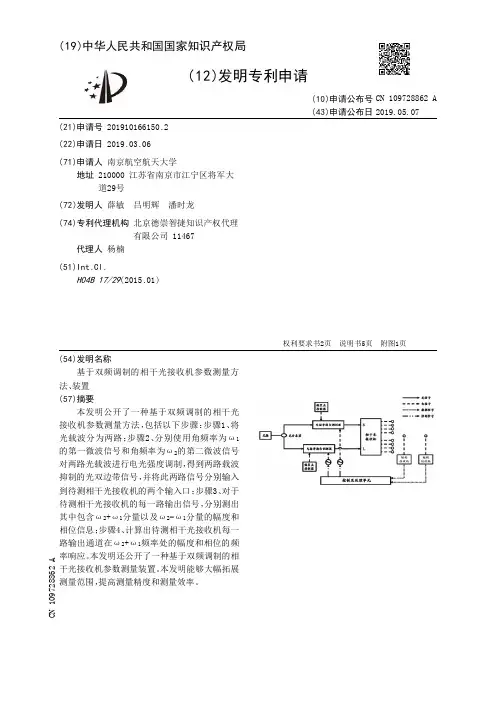

【CN109728862A】基于双频调制的相干光接收机参数测量方法、装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910166150.2(22)申请日 2019.03.06(71)申请人 南京航空航天大学地址 210000 江苏省南京市江宁区将军大道29号(72)发明人 薛敏 吕明辉 潘时龙 (74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 杨楠(51)Int.Cl.H04B 17/29(2015.01)(54)发明名称基于双频调制的相干光接收机参数测量方法、装置(57)摘要本发明公开了一种基于双频调制的相干光接收机参数测量方法，包括以下步骤：步骤1、将光载波分为两路；步骤2、分别使用角频率为ω1的第一微波信号和角频率为ω2的第二微波信号对两路光载波进行电光强度调制，得到两路载波抑制的光双边带信号，并将此两路信号分别输入到待测相干光接收机的两个输入口；步骤3、对于待测相干光接收机的每一路输出信号，分别测出其中包含ω2+ω1分量以及ω2-ω1分量的幅度和相位信息；步骤4、计算出待测相干光接收机每一路输出通道在ω2+ω1频率处的幅度和相位的频率响应。
本发明还公开了一种基于双频调制的相干光接收机参数测量装置。
本发明能够大幅拓展测量范围，提高测量精度和测量效率。
权利要求书2页 说明书5页 附图1页CN 109728862 A 2019.05.07C N 109728862A1.基于双频调制的相干光接收机参数测量方法，其特征在于，包括以下步骤：步骤1、将光载波分为两路；步骤2、分别使用角频率为ω1的第一微波信号和角频率为ω2的第二微波信号对两路光载波进行电光强度调制，得到两路载波抑制的光双边带信号，并将此两路信号分别输入到待测相干光接收机的两个输入口，其中，ω2>ω1；步骤3、对于待测相干光接收机的每一路输出信号，分别测出其中包含ω2+ω1分量以及ω2-ω1分量的幅度和相位信息；步骤4、利用以下公式计算出待测相干光接收机每一路输出通道在ω2+ω1频率处的幅度和相位的频率响应R(ω2+ω1)：其中i(ω2+ω1)和i *(ω2-ω1)分别为待测相干光接收机输出的角频率为ω2+ω1的光电流和角频率为ω2-ω1的光电流的共轭，R *(ω2-ω1)为已校准的待测相干光接收机在ω2-ω1处的幅度和相位的频率响应的共轭，为已知项。

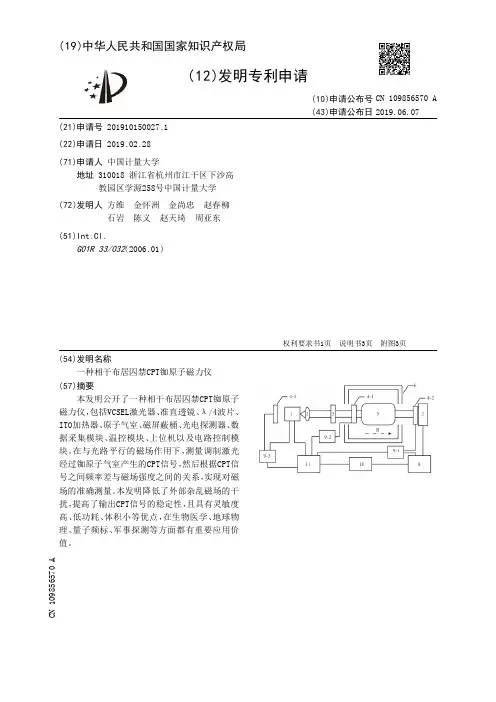

【CN109856570A】一种相干布居囚禁CPT铷原子磁力仪【专利】
