2014年更新槽钢、工字钢、角钢规格尺寸解析
槽钢、C型钢、工字数钢、H型钢、角钢、方钢、鱼尾板等的区别
.word 可编写 .C 型钢都是由 C 型钢成型机自动加工成型的。
槽钢是截面为凹槽形的长条钢材。
其规格以腰高(h)* 腿宽 (b)* 腰厚 (d) 的毫米数表示，如 120*53*5 ，表示腰高为 120 毫米，腿宽为 53 毫米，腰厚为 5 毫米的槽.word 可编写 .钢，或称 12#槽钢。
腰高相同的槽钢，若有几种不一样的腿宽和腰厚也需在型号右边加 a b c予以差别，如25a# 25b# 25c#等。
工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。
工字钢分一般工字钢和轻型工字钢，H 形钢三种。
H- 型钢是由工字型钢优化发展而成的一种断面力学性能更加优秀的经济型断面钢材，特别断面与英文字母“H”相同而得名。
H型钢分为宽翼缘 H 型钢（ HW）中翼缘 H 型钢 (HM)窄翼缘 H 型钢（ HN）薄壁 H 型钢（ HT）H 型钢桩（ HU）工字钢 HW HM HN H型钢的差别工字钢翼缘是变截面靠腹板部厚, 外面薄 ; H 型钢的翼缘是等截面HW HM HN H是 H型钢的通称 ,H 型钢是焊制 ; HW HM HN是热轧HW 是 H 型钢高度和翼缘宽度基真相等; 主要用于钢筋砼框架构造柱中钢芯柱,也称劲性钢柱 ; 在钢构造中主要用于柱HM 是 H型钢高度和翼缘宽度比率大概为主要在钢构造中:用做钢框架柱在蒙受动力荷载的框架构造顶用做框架梁; 比如 : 设施平台HN 是 H 型钢高度和翼缘宽度比率大于等于2，主要用于梁；工字钢的用用途相当于 HN型钢 ;1、工字型钢无论是一般型仍是轻型的，因为截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，所以，一般仅能直接用于在其腹板平面内受弯的构件或将其构成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有曲折的构件均不宜采纳，这就使其在应用范围上有着很大的限制。
2、 h 型钢属于高效经济裁面型材 ( 其余还有冷弯薄壁型钢、压型钢板等 ) ，因为截面形状合理，它们能使钢材更高地发挥效能，提升承裁能力。
角钢、槽钢、工字钢、圆钢等常用钢材常识
角钢、槽钢、工字钢、圆钢等常用钢材常识◆角钢◆角钢俗称角铁、是两边互相垂直成角形的长条钢材。
有等边角钢和不等边角钢之分。
等边角钢的两个边宽相等。
其规格以边宽×边宽×边厚的毫米数表示。
如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。
也可用型号表示，型号是边宽的厘米数，如∠3#。
型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。
热轧等边角钢的规格为2#-20#。
角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。
广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。
其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。
圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
圆钢.jpg (75.89 KB)2010-5-5 15:33◆螺纹钢◆钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。
光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。
变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。
横肋的外形为螺旋形、人字形、月牙形3种。
用公称直径的毫米数表示。
变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。
钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。
钢筋在混凝土中主要承受拉应力。
变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。
工字钢、角钢规、槽钢格及理论重量表
工字钢概述工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
一、工字钢规格及理论重量表1.热轧普通工字钢尺寸及重量计算公式： W(kg/m)=0.00785* 腰厚 *[ 高 +f*(腿宽 - 腰厚)]65 650 200 12.0 120.0 70 700 210 13.0 138.0 70a 700 210 15.0 158.0 70b 700 210 17.5 184.0热轧 8#轻型工字钢尺寸及重量（据YB(T)65-87）规格型号尺寸理论重量高度腿宽腰厚8 80 50 4.5 7.52W(kg/m)=0.00785* 腰厚 *[ 高 +f*( 腿宽 - 腰厚)]二、工字钢规格表及工字钢理论重量表工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰三、角钢理论重量表大全角钢理论重量表及角钢理论重量计算1.等边角钢理论重量计算钢材理论重量计算的计量单位为公斤（ kg ）。
其基本公式为：W （重量， kg ） = F （断面积 mm2 ）× L （长度， m ）×ρ（密度，g/cm3 ）× 1/1000钢的密度为： 7.85g/cm3 ，各种钢材理论重量计算公式如下：名称（单位）计算公式符号意义计算举例等边角钢（kg/m）W= 0.00785 ×[d （2b ?C d ）+0.215 （R2 ?C 2r 2 ）]b= 边宽d= 边厚R= 内弧半径r= 端弧半径求20 mm × 4mm 等边角钢的每m 重量。

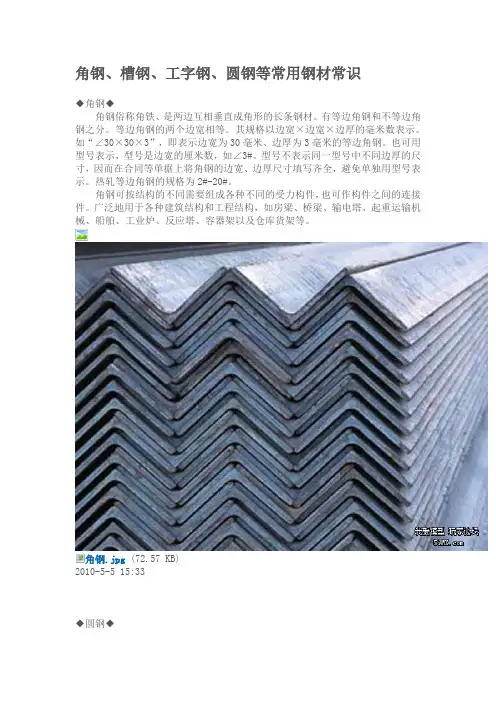

角钢、槽钢、工字钢、圆钢等常用钢材常识_[图片]
![角钢、槽钢、工字钢、圆钢等常用钢材常识_[图片]](https://img.taocdn.com/s3/m/c9c27f69af1ffc4ffe47acf9.png)
角钢、槽钢、工字钢、圆钢等常用钢材常识 [图片]◆角钢◆角钢俗称角铁、是两边互相垂直成角形的长条钢材。
有等边角钢和不等边角钢之分。
等边角钢的两个边宽相等。
其规格以边宽×边宽×边厚的毫米数表示。
如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。
也可用型号表示，型号是边宽的厘米数，如∠3#。
型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。
热轧等边角钢的规格为2#-20#。
角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。
广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。
圆钢是指截面为圆形的实心长条钢材。
其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。
圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。
光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。
变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。
横肋的外形为螺旋形、人字形、月牙形3种。
用公称直径的毫米数表示。
变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。
钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。
钢筋在混凝土中主要承受拉应力。
变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。
钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。
◆焊接钢管◆焊接钢管也称焊管，是用钢板或钢带经过卷曲成型后焊接制成的钢管。
国标槽钢、工字钢、角钢、方管、空心型钢规格规格表
名称：结构用冷弯方形空心型钢标准：GB/T 6728-2002边长壁厚理论重量截面面积惯性矩惯性半径截面模数允许偏差/mm 扭转常数t/mm外圆弧半径/mmB/mm t/mm M/(kg/m)A/cm^2Ix=Iy/c m^4rx=ry/cm Wx=Wy/cm^3It/cm^4Ct/cm^3碳素钢(σs ≤320MPa)低合金钢(σs≥320MPa)FGDA—FGXT ————————1.20.6790.8650.4980.7590.4980.8230.75t≤3 1.0～2.5t 1.5～2.5t 1.50.826 1.0520.5830.7440.5830.9850.883＜t≤6 1.5～2.5t 2.0～3.0t 1.750.941 1.1990.6420.7320.642 1.1060.986＜t≤10 2.0～3.0t 2.0～3.5t 2 1.05 1.340.6920.720.692 1.215 1.06t ＞102.0～3.5t 2.5～4.0t1.20.867 1.105 1.0250.9630.82 1.655 1.241.51.061 1.352 1.2160.9480.973 1.998 1.471.75 1.215 1.548 1.3570.936 1.0862.261 1.652 1.363 1.736 1.4820.923 1.186 2.502 1.8定尺精度级别长度范围/mm 允许偏差/mm 1.5 1.296 1.652 2.195 1.152 1.463 3.555 2.21 普通级别4000～12000(+70,0)1.751.49 1.8982.47 1.14 1.646 4.048 2.49精确级别4000～6000(+5,0)2 1.677 2.136 2.721 1.128 1.814 4.5112075精确级别＞6000～12000(+10,0)2.5 2.032 2.5893.154 1.103 2.102 5.347 3.23 2.361 3.008 3.5 1.078 2.333 6.06 3.581.5 1.767 2.525 5.489 1.561 2.7448.7284.131.75 2.039 2.598 6.237 1.549 3.11810.009 4.692 2.305 2.936 6.939 1.537 3.46911.2385.232.5 2.817 3.5898.213 1.512 4.10613.5396.213 3.303 4.2089.32 1.488 4.6615.6287.074 4.198 5.34711.064 1.438 5.53219.1528.481.5 2.238 2.85211.065 1.969 4.42617.395 6.651.75 2.589 3.29812.641 1.957 5.05620.0257.622.9333.73614.1461.9455.65822.5788.51允许偏差/mm厚度t/mm 20±0.50FGXR 25±0.5030±0.5040±0.5050±0.502.53.6024.58916.941 1.921 6.77627.43610.223 4.2455.40819.463 1.8977.78531.97211.774 5.4546.97423.725 1.8479.4940.04714.432 3.56 4.5425.12 2.358.3839.8112.62.54.3875.58930.34 2.32910.11348.53915.223 5.1876.60835.13 2.30511.7156.89217.654 6.718.54743.539 2.25614.51372.18821.9758.12910.35650.468 2.20716.82285.5625.612.5 5.17 6.5949.4 2.7414.178.521.23 6.1297.80857.522 2.71416.43492.18824.7447.96610.14772.108 2.66520.602117.97531.1159.69912.35684.602 2.61624.172141.18336.652.5 5.957.7.58975.147 3.14718.787118.5228.2237.0719.00887.838 3.12221.959139.6633.0249.22211.747111.031 3.07427.757179.80841.84511.26914.356131.414 3.02532.853216.62849.6838.01310.208127.277 3.53128.283201.10842.51410.47813.347161.907 3.48235.979260.08854.17512.83916.356192.903 3.43442.867314.89664.71615.09719.232220.42 3.38548.982365.45274.16411.73411.947226.337 3.89145.267361.21368.1514.40918.356271.071 3.84252.214438.98681.72616.98121.632311.415 3.79462.283511.55894.12412.9916.548305.94 4.355.625486.4783.63515.9820.356367.95 4.25266.9593.6100.74618.86624.033424.57 4.20377.194694.85116.47414.24618.147402.26 4.70867.043635.603100.75517.54922.356485.441 4.65980.906776.632121.75620.74926.432562.0944.61193.683910.281141.2250±0.5060±0.6070±0.6580±0.7090±0.75100±0.80110±0.90120±0.90826.8434.191696.639 4.513116.1061155.01174.58415.50219.748516.97 5.11779.534814.72119.48519.1224.356625.68 5.06896.258998.22144.77622.63428.833726.64 5.02111.791173.6168.36828.92136.842882.86 4.895135.821502.1209.54416.75821.347651.598 5.52453.0851022.18139.8520.68926.356790.523 5.476112.9311253.57169.78624.51731.232920.359 5.428131.4791475.02197.9831.86440.5911155.74 5.331164.8191887.61247.69418.01422.948807.82 5.933107.711264.8161.73522.2628.356982.12 5.885130.951554.1196.79626.40233.6331145.9 5.837152.791832.7229.84833.94543.2421411.8 5.714188.252364.1289.03419.2724.547987.152 6.341123.3941540.13185.25523.82930.3561202.32 6.293150.2891893.79225.79628.28536.0321405.41 6.245175.6762234.57264.18836.88846.9911776.5 6.148222.0622876.94333.56420.52626.1481191.3 6.75140.151855.8210.37525.432.3561453.3 6.702170.972285.3256.8630.1738.4331701.6 6.654200.182701300.91838.96949.6422118.2 6.532249.23503.1381.28421.827.714227.16158221023752734.417377.111932724290632.140.820377.062263223340841.552.82546 6.94283418943242329.316807.571762607265528.536.420557.522163216325633.943.224137.4725438073818445632087.353194958486130±1.00140±1.10150±1.20160±1.20170±1.30180±1.40190±1.50424.330.919687.971973049295530.138.424107.932413763362635.845.628337.882834459426846.559.235667.763575815544105772.642517.654257072651533.242.432388.742945038442639.650.438138.73475976521851.565.648288.5843978156681063.280.657828.4752695338041273.593.764878.325901114992253848.448059.973847443577645.257.656729.924548843681859.175.272299.8578115988781072.792.687079.76971419710621284.810898599.55789166911226542.754.4681011.248610513730650.964.8805411.157512504863866.684.810317117371643611171082.1104.61247910.98912017313561296.1122.51423210.810172*********54.769.699641266415434997871.691.21280111.88532031212931088.41131551911.71035249661572121041321776711.61184295141829664.181.61600814915246831372884.21072061813.91182325571787101041332518913.81439401272182121231562905413.61660475982552896.71233126915.91564489342362200±1.60220±1.80250±2.00280±2.20300±2.40350±2.80101201533821615.81911604312892121411804431915.72216718433395141632085041415.62521827353877810913944966181999700433016101351735510017.92449866293702121602046416417.728511031504357141852367321017.632541190004989812215562172202487964833750101511937634119.930541194704612121792288918719.8356814242054401420726410101019.7408016453062411623529911426019.645701861407013描述(D)1.空心型钢系用带钢冷弯后焊接而成。
钢材型号规格表(工字钢、槽钢、角钢)
角钢规格表:20——200号低碳钢扁钢材质q235（规格只做参考，还不完整，如有需要还请电联）螺纹钢：10mm/12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm /材质：hrb335 / hrb400圆钢：10mm / 12mm / 14mm / 16mm /材质：q235方钢：7.5*7.5mm/8*8mm /9*9mm/ 10*10mm /11*11mm /12*12mm / 13*13mm / 14*14mm/ 15*15mm /16*16mm/17*17 mm /18*18 mm/ 19*19 mm /20*20 mm / 30*30 mm/材质：q235 钢材规格表大全:角钢规格表扁钢规格表螺纹钢规格表圆钢规格表方钢规格表142 10.5 86.1 67.6144 12.5 94.1 73.8146 14.5 102 80.1工字钢规格表热轧普通工字钢尺寸规格(摘自GB/T706—1988)(表一)槽钢规格表型号大全名型号明细规格理论重量槽钢5# 50*37*4.5 5.438 槽钢 6.3# 63*40*4.8 6.634 槽钢8# 80*43*5.0 8.046 槽钢10# 100*48*5.3 10.007 槽钢12# 120*53*5.5 12.059 槽钢14#A 140*58*6.0 14.535 槽钢14#B 140*60*8.0 16.733 槽钢16#A 160*63*6.5 17.24 槽钢16#B 160*65*8.5 19.752 槽钢18#A 180*68*7.0 20.174 槽钢18#B 180*70*9.0 23槽钢20#A 200*73*7.0 22.637槽钢20#B 200*75*9.0 25.777 槽钢22#a 220*77*7.0 24.999 槽钢22#B 220*79*9.0 28.453 槽钢25#A 250*78*7.0 27.41 槽钢25#B 250*80*9.0 31.335 槽钢25#C 250*82*11 35.26 槽钢28#A 280*82*7.5 31.427 槽钢28#B 280*84*9.5 35.823 槽钢28#C 280*86*11.5 40.219 槽钢30#A 300*85*7.5 34.463 槽钢30#B 300*87*9.5 39.173 槽钢30#C 300*89*11.5 43.883 槽钢32#A 320*88*8.0 38.083 槽钢32#B 320*90*10 43.107 槽钢32#C 320*92*12 48.131 槽钢36#A 360*96*9.0 47.814 槽钢36#B 360*98*11 53.466 槽钢36#C 360*100*13 59.118 槽钢40#A 400*100*10.5 58.928 槽钢40#B 400*102*12.5 65.208 槽钢40#C 400*104*14.5 71.488。
工字钢槽钢的规格尺寸及重量
工字钢规格表一览工字钢是截面为工字形的长条钢材。
其规格以腰高(h)*腿宽(b)*腰厚⑴的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88 毫米，腰厚为6毫米的工字钢。
工字钢是截面为工字形的长条钢材。
其规格以腰高(h)*腿宽(b)*腰厚(t)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88 毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，女口32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
工字钢的规格尺寸及常识工字钢图片标题所属词条钢质型材的一种，也称钢梁，是截面为工字形的长条钢材--由此得名“工字钢”。
工字钢规格及型号其规格以腰高(h) x腿宽(b) x腰厚(d)的毫数表示，如“工160X88x6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
标称规格工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，女口32a#、32b#、32c#等。
分类及运用，工字钢的外形，长度，重量，牌号，化学成分，力学性能，工艺性能和表面质量普工20a ：截面高度H=200m ; 截面宽度B=100mm 翼缘厚度tf=11.4mm ; 腹板厚度tw=7mm 截面面积A=3555mm2 惯性矩 Ix=23690000mm4 惯性矩 Iy=1579000mm4 截面模量Wx=236900mm3轻工20:截面高度H=200mm 截面宽度B=100mm 翼缘厚度tf=8.4mm ； 腹板厚度tw=5.2mm 截面面积A=2680mm2 惯性矩 Ix=18400000mm4 惯性矩 Iy=1150000mm4截面模量Wx=184000mm3普工20b ：截面高度H=200mm 截面宽度B=102mm 翼缘厚度tf=11.4mm ； 腹板厚度tw=9mm 截面面积A=3955mm2 惯性矩Ix=25020000mm4 惯性矩 Iy=1690000mm4 截面模量Wx=250200mm3 截面模量Wy=33137mm3轻工20a ：截面高度H=200mm 截面宽度B=110mm 翼缘厚度tf=8.6mm ； 腹板厚度tw=5.2mm截面面积A=2890mm2 惯性矩 Ix=20300000mm4 惯性矩 Iy=1550000mm4截面模量Wx=203000mm3热轧等边角钢5#轻槽12：截面高度H=120mm 截面宽度B=52mm 翼缘厚度tf=4.8mm ；腹板厚度tw=7.8mm ； 中和轴距离z0=15.4mm 截面面积A=1330mm2 惯性矩 Ix=3010000mm4 惯性矩 Iy=312000mm4 截面模量Wx=50167mm3 工字钢单位重量表hh IU Ll - -fttllirvt — /——nil « Milb=50mm,d=3mm,r=5.5m m 截面面积 2.971cm2,理论重量 2.332公斤/米，外表面积 b=50mm,d=4mm,r=5.5m m 截面面积 3.897cm2,理论重量 3.059公斤/米，外表面积 b=50mm,d=5mm,r=5.5m m 截面面积 4.803cm2,理论重量3.770公斤/米，外表面积0.197 米 2/ 米 0.197 米 2/ 米 0.196 米 2/ 米 b=50mm,d=6mm,r=5.5m m 截面面积 5.688cm2,理论重量4.465公斤/米，外表面积0.196 米 2/ 米槽钢单位重量表轨道材料重量表钢轨每米重量表鱼尾板每块重量表工字钢理论重量表:。
槽钢、角钢、工字钢尺寸
附录常用型钢规格表普通工字钢符号：h—高度；b—宽度；tw—腹板厚度；t—翼缘平均厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩；长度：型号10～18，长5～19m；型号20～63，长6～19m。
型号尺寸（mm）截面面积(cm2)理论重量(kg/m)x-x轴y-y轴hmmbmmt wmmtmmRmmI xcm4W xcm3i xcmI x/S xcmI ycm4W ycm3I ycm10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51 12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61 14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73 16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89 18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.0020 a200100 711.4 935.5 27.9 2369 237 8.16 17.4 158 31.6 2.11b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.0722 a220110 7.512.3 9.542.1 33 3406 310 8.99 19.2 226 41.1 2.32b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.2725 a250116 813 1048.5 38.1 5017 401 10.2 21.7 280 48.4 2.4b 118 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.3628 a280122 8.513.7 10.555.4 43.5 7115 508 11.3 24.3 344 56.4 2.49b 124 10.5 61 47.9 7481 534 11.1 24 364 58.7 2.4432 a320130 9.515 11.567.1 52.7 11080 692 12.8 27.7 459 70.6 2.62b 132 11.5 73.5 57.7 11626 727 12.6 27.3 484 73.3 2.57c 134 13.5 79.9 62.7 12173 761 12.3 26.9 510 76.1 2.5336 a360136 1015.8 1276.4 60 15796 878 14.4 31 555 81.6 2.69b 138 12 83.6 65.6 16574 921 14.1 30.6 584 84.6 2.64c 140 14 90.8 71.3 17351 964 13.8 30.2 614 87.7 2.640 a400142 10.516.5 12.586.1 67.6 21714 1086 15.9 34.4 660 92.9 2.77b 144 12.5 94.1 73.8 22781 1139 15.6 33.9 693 96.2 2.71c 146 14.5 102 80.1 23847 1192 15.3 33.5 727 99.7 2.6745 a450150 11.518 13.5102 80.4 32241 1433 17.7 38.5 855 114 2.89b 152 13.5 111 87.4 33759 1500 17.4 38.1 895 118 2.84c 154 15.5 120 94.5 35278 1568 17.1 37.6 938 122 2.7950 a500158 1220 14119 93.6 46472 1859 19.7 42.9 1122 142 3.07b 160 14 129 101 48556 1942 19.4 42.3 1171 146 3.01c 162 16 139 109 50639 2026 19.1 41.9 1224 151 2.9656 a560166 12.521 14.5135 106 65576 2342 22 47.9 1366 165 3.18b 168 14.5 147 115 68503 2447 21.6 47.3 1424 170 3.12c 170 16.5 158 124 71430 2551 21.3 46.8 1485 175 3.0763 a630176 1322 15155 122 94004 2984 24.7 53.8 1702 194 3.32 b 178 15 167 131 98171 3117 24.2 53.2 1771 199 3.25c 780 17 180 141 102339 3249 23.9 52.6 1842 205 3.2H型钢符号：h—高度；b—宽度；t1—腹板厚度；t2—翼缘厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩。
