鼓风干燥箱热风循环烘箱的结构图及工作原理集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]1、结构及原理目前，国内常见的烘箱大部分为。
热风循环烘箱的结构及工作原理如图1所示。
图1DHG-9140A型热风循环烘箱结构简图图1中风机吹出的风经上风道（12）、调节板（3）换热器（4）受热后，热风通过左导流板孔（5）进入箱体内并对烘盘（15）内的物料进行加热。
物料挥发的水分被热风带出，经右导流板（14）进入右循环风道（13）并再次吸入风机，进入循环状态。
当循环热风的含湿达到一定量时，程序指令调节板旋转90°，打开排湿口（1），含湿空气被排出。
新风从新风口（2）进入左风道予以补充。
间断一定时间后，调节板复位，热风继续循环并继续对物料进行热交换。
2、热风循环式烘箱存在的问题由于其结构特点，热风循环烘箱存在不少的问题，主要有：●烘箱内部循环热风的过滤、净化问题；●箱体内部位的温差较大，造成物料干燥不均匀，影响产品质量；●烘箱内部无法完好清洗问题；●热风循环烘箱的干燥效率较低、能耗较大；●劳动强度较大。
3、热风循环烘箱的空气净化问题热风循环的干燥物料除了块状、条状的物料外，绝大部分是颗粒和粉状物，在热风循环过程中难免会有少量的微粒或粉体被热风携带进入循环风道内，而这些风道内所装的过滤装置经一段时间的使用后，过滤器也会失效，而由于设备结构的原因，过滤器更换比较困难，风道内壁也难以进行清洗；在换批或换品种时极易造成交叉污染。
因此总体上说，目前的热风循环烘箱不能完全符合GMP的要求。
3、热风循环烘箱内部的温差问题根据图1所示，由于换热器靠近左侧物料，且加热后的热风进入箱体，如果温度传感器放置的位置不恰当，则传感器无法准确表示热风温度。
另外，如果导流板角度调节不好，由于热空气的快速上升，致使热风从箱体左侧进入向右侧上方流动，这样，就造成箱内左上方区域温度较高，而右下方区域温度偏低。
热风循环烘箱的结构与原理
热风循环烘箱的结构与原理一、热风循环烘箱的概述热风循环烘箱是一种常用的干燥设备，广泛应用于食品、化工、医药等行业。
其主要特点是采用强制循环的方式将空气加热后送入箱内，通过对物料的加热和干燥来完成工艺过程。
本文将详细介绍热风循环烘箱的结构和原理。
二、热风循环烘箱的结构1.外壳：通常由钢板焊接而成，表面喷涂防腐漆，具有较好的耐腐蚀性。
2.隔离层：位于外壳与内胆之间，主要起到保温隔热作用。
3.内胆：由不锈钢板制成，具有较好的耐高温性能和防腐性能。
4.加热系统：包括电加热管或蒸汽加热器等，用于将空气加热至设定温度。
5.送风系统：包括送风机和空气过滤器等，用于将加热后的空气送入箱内。
6.回风系统：包括回风口和回风管道等，用于将经过物料的空气回收并再次加热。
7.控制系统：包括温度控制器、计时器、报警器等，用于对烘箱进行自动控制和监测。
三、热风循环烘箱的原理1.空气加热首先，电加热管或蒸汽加热器将空气加热至设定温度。
然后，送风机将加热后的空气送入箱内。
2.物料干燥经过物料后的空气含有大量水分，需要进行干燥。
在箱内，物料被摆放在托盘或网架上，并通过自身重力或机械运动使得空气能够充分接触到物料表面。
同时，回风系统将经过物料的空气回收并再次加热。
这样循环多次后，物料中的水分逐渐挥发出去，并通过排湿口排出。
3.温度控制为了保证干燥效果和安全性能，在整个干燥过程中需要对温度进行严格控制。
通常使用PID控制算法对温度进行调节，并通过传感器实时监测温度变化。
当温度超出设定范围时，控制系统会自动报警并停机。
四、热风循环烘箱的优点1.干燥效果好：采用强制循环的方式，使得空气能够充分接触到物料表面，从而提高了干燥效果。
2.节能环保：由于采用循环加热的方式，使得能量利用率更高，从而节约了能源。
同时，内胆和外壳之间设置隔离层，可以有效减少能量损失和辐射热。
3.操作简便：控制系统具有自动化程度高、操作简便等特点，可以减轻人工劳动强度和提高生产效率。
鼓风干燥箱原理
鼓风干燥箱原理
鼓风干燥箱的基本工作原理就是利用电热器来进行加热，加热器通常使用的是电加热管，电加热管结构是加热丝在加热管的里面，这样的话可以降低它被氧化的速度，从而延长它的使用寿命。
加热的同时热量会传到钢管上面去，这样的话就增加了导热的面积。
在干燥箱里面是有一个温控仪的，它的主要作用就是控制和显示温度，当箱子里面的温度比设定的温度要低的时候，温控仪就会对加热器施加一定的控制，是加热器进行连续或者是间断的进行加热，这样就可以很好的对箱子里面的温度进行控制。
内部的鼓风机会让箱子里面的空气进行流动，湿空气流动到加热器上之后再流通到工作室，在由工作室吸入风机在吹到加热管上面去，工作室里面的热空气可以实现对潮湿样品的加热，那么水分也就会被蒸发出来会让到热风里面去。
就这样循环不断的加热。
鼓风干燥箱工作原理
鼓风干燥箱工作原理
鼓风干燥箱是一种利用电热器加热空气，并通过风扇将加热后的空气循环流通的设备。
其工作原理如下：
1. 加热器加热空气：鼓风干燥箱内安装有电热器，通过加热器对空气进行加热。
电热器一般是通过电流通过电阻线加热，然后将热量传递给空气。
2. 风扇循环流通空气：鼓风干燥箱内部安装有风扇，风扇可以将加热后的空气通过循环风路进行流通。
风扇能够将空气从鼓风干燥箱内部吸入，然后再通过风路产生风压，将热空气排至设备外部。
3. 加热干燥物体：在鼓风干燥箱内放置需要干燥的物体，加热后的热空气经过风扇的循环作用，流经物体表面，将物体表面的水分蒸发掉。
总结起来，鼓风干燥箱的工作原理就是通过电热器加热空气，并通过风扇循环流通热空气，进而加热干燥物体。
热风循环烘箱及结构原理及工作特点-(10921)
--热风循环烘箱及结构原理及工作特点烘箱作为常用设备，现在越来越多的出现在我们的生产生活中。
烘箱一般可分为两种加热烘干方法，一种是风循环烘干，一种是导热介质的烘干处理。
这两种烘干处理中，较为常见的是热风循环烘干。
下面日宏佳尔特粉体设备公司，就为大家介绍一下较为常见的热风循环烘箱。
热风循环烘箱结构热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。
但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
热风循环烘箱工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值！热风循环烘箱的特点1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。
自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
热风循环烘箱的温度：热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循环烘箱温度范围为室温~ +250℃，高温型为室温~ +500℃。
热风循环烘箱作为使用较多的烘箱设备，因其结构简单，操作简便，在各行各业得到广泛使用。
专业文档考试资料学习资料教育试题方案设计-----。

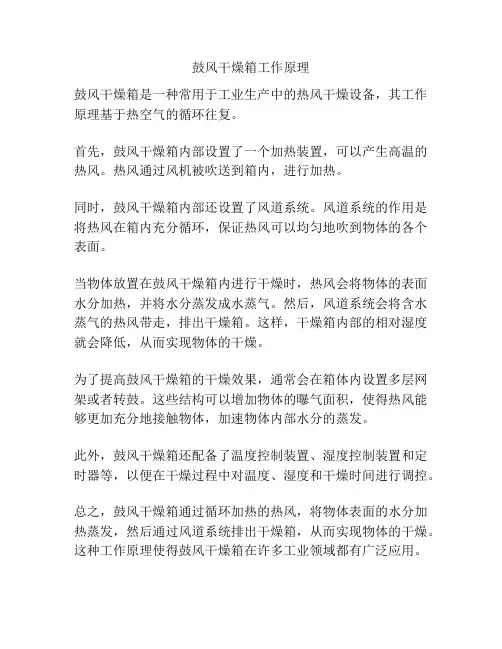

鼓风干燥箱工作原理
鼓风干燥箱工作原理
鼓风干燥箱是一种常用于工业生产中的热风干燥设备，其工作原理基于热空气的循环往复。
首先，鼓风干燥箱内部设置了一个加热装置，可以产生高温的热风。
热风通过风机被吹送到箱内，进行加热。
同时，鼓风干燥箱内部还设置了风道系统。
风道系统的作用是将热风在箱内充分循环，保证热风可以均匀地吹到物体的各个表面。
当物体放置在鼓风干燥箱内进行干燥时，热风会将物体的表面水分加热，并将水分蒸发成水蒸气。
然后，风道系统会将含水蒸气的热风带走，排出干燥箱。
这样，干燥箱内部的相对湿度就会降低，从而实现物体的干燥。
为了提高鼓风干燥箱的干燥效果，通常会在箱体内设置多层网架或者转鼓。
这些结构可以增加物体的曝气面积，使得热风能够更加充分地接触物体，加速物体内部水分的蒸发。
此外，鼓风干燥箱还配备了温度控制装置、湿度控制装置和定时器等，以便在干燥过程中对温度、湿度和干燥时间进行调控。
总之，鼓风干燥箱通过循环加热的热风，将物体表面的水分加热蒸发，然后通过风道系统排出干燥箱，从而实现物体的干燥。
这种工作原理使得鼓风干燥箱在许多工业领域都有广泛应用。
热风循环烘箱工作原理
热风循环烘箱工作原理
热风循环烘箱是一种利用热风对物料进行加热和干燥的设备。
其工作原理如下：
1. 发热设备：热风循环烘箱通常采用电热管、电加热器等发热装置，将电能转化为热能。
这些发热设备产生的热量会加热空气并产生热风。
2. 风机系统：热风循环烘箱配备有风机系统，它可以将热风吹向物料，使物料表面的湿气蒸发。
风机的作用是确保热风在炉腔内的循环和均匀分布，从而提高烘干效率。
3. 烘箱结构：热风循环烘箱通常由炉腔、进风口、出风口、温度控制装置等部分组成。
炉腔内有加热元件，可提供热源给热风。
进风口用于导入新鲜空气，而出风口则排出已被加热和用于物料烘干的热风。
4. 温度控制：热风循环烘箱还配备有温度控制装置，如温度传感器和控制面板。
温度传感器用于检测炉腔内的温度，而控制面板可以调节发热设备的功率，从而控制炉腔内的温度。
通过准确控制温度，可以实现物料在适宜的温度下进行烘干。
总体而言，热风循环烘箱通过加热空气产生热风，利用风机将热风循环和均匀分布在炉腔内，使物料表面的水分蒸发，从而实现烘干的目的。
同时，通过温度控制装置，可以确保烘干过程中的温度恒定，以保证烘干效果和产品质量。
热风循环烘箱设计说明
热风循环烘箱设计说明热风循环烘箱热风循环烘箱概述热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，不管烘箱的结构，分风向水平还是垂直，都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风干燥箱，对开门干热灭菌烘箱，热风循环干燥，热风循环固化炉等。
热风循环烘箱如下图所示的烘箱，它们都是在此图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
上图所示热风循环分为五种标准型号。
分别是单门单车，两门两车，两门四车，三门六车，四门八车。
工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机采用无触点开关带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值热风循环烘箱结构热风循环烘箱由角钢制作的内支架、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可分为底部、顶部或两侧。
用数显智能仪表PID控制方式来控制温度。
热风循环烘箱导风风道有两种：水平送风和垂直送风！热风循环烘箱用途热风循环烘箱用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。
如原料、中药饮水、浸膏、粉剂、颗粒、脱水蔬菜等是一种通用型设备。
热风循环烘箱适用范围热风循环烘箱也适用于干燥有化学性气体及食品加工物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
热风循环烘箱技术参数1、加热热源：蒸汽、电、远红外、电蒸汽两用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鼓风干燥箱、热风循环烘箱的结构图及工作原理
1、结构及原理
目前，国内常见的烘箱大部分为热风循环烘箱。
热风循环烘箱的结构及工作原理如图1 所示。
图1 DHG-9140A型热风循环烘箱结构简图
图1 中风机吹出的风经上风道（12）、调节板（3）换热器（4）受热后，热风通过左导流板孔（5）进入箱体内并对烘盘（15）内的物料进行加热。
物料挥发的水分被热风带出，经右导流板（14）进入右循环风道（13）并再次吸入风机，进入循环状态。
当循环热风的含湿达到一定量时，程序指令调节板旋转90°，打开排湿口（1），含湿空气被排出。
新风从新风口（2）进入左风道予以补充。
间断一定时间后，调节板复位，热风继续循环并继续对物料进行热交换。
2、热风循环式烘箱存在的问题
由于其结构特点，热风循环烘箱存在不少的问题，主要有：
● 烘箱内部循环热风的过滤、净化问题；
● 箱体内部位的温差较大，造成物料干燥不均匀，影响产品质量；
● 烘箱内部无法完好清洗问题；
● 热风循环烘箱的干燥效率较低、能耗较大；
● 劳动强度较大。
3、热风循环烘箱的空气净化问题
热风循环烘箱的干燥物料除了块状、条状的物料外，绝大部分是颗粒和粉状物，在热风循环过程中难免会有少量的微粒或粉体被热风携带进入循环风道内，而这些风道内所装的过滤装置经一段时间的使用后，过滤器也会失效，而由于设备结构的原因，过滤器更换比较困难，风道内壁也难以进行清洗；在换批或换品种时极易造成交叉污染。
因此总体上说，目前的热风循环烘箱不能完全符合GMP 的要求。
3、热风循环烘箱内部的温差问题
根据图1 所示，由于换热器靠近左侧物料，且加热后的热风进入箱体，如果温度传感器放置的位置不恰当，则传感器无法准确表示热风温度。
另外，如果导流板角度调节不好，由于热空气的快速上升，致使热风从箱体左侧进入向右侧上方流动，这样，就造成箱内左上方区域温度较高，而右下方区域温度偏低。
尽管热风在不断地循环，但一般说来，箱体内的温差会有8~12℃之大。
在实际操作时，根据经验，会在干燥一定时间后将左右、上下烘盘进行交换，使不同位置的物料获取近似相同的热量交换。
（素材和资料部分来自网络，供参考。
可复制、编制，期待您的好评与关注）。
