雷迪司UPS监控软件使用说明
UPS 操作手册完整版
接点
组件
解释
F021
逆变器输出保险
当逆变器发生重大故障时保护负载，当逆变器发生重大故障时系统将会切换到旁路，同时保险F021将会断开并不影响输出电压。前面板将会显示警报
A035
(A030)
静态旁路转换开关EN
具有3组不平行转换电源可控硅
A201
内部电源供应
由内部整流器主线或旁路主线供电，此供电是内部供电冗余系统的一部分与A202一起由电池供电，二者之中的每一个都可以充足为系统供电，当二者之中的一个发生故障，前面板将会将会发出警报
每一个并机系统是独立的，有其独立的旁路，除了输出配电柜，不再需要其他的共用组件或者中央部件
一个有问题的系统将会立刻与输出配电柜隔离
负载为各个独立的系统所分配供电
特性
产品特点
优点
冗于组件为并机冗于所使用（无公共故障点）
保证连续为负载供电
风扇监测
每一个独立的长寿命风扇由一个霍尔发生器监测（防尘）并且可以在线更换，不会对负载及人身造成危险
在此状态下负载由系统供电（逆变器或静态旁路）
TEST旁路主线供电，UPS系统可被检测，而用电设备可以在安全的母线工作
BYPASS在此状态下负载由旁路主线供电，UPS系统可被检测，而用电设备可以在安全的母线工作，要完全的隔离系统部分Q028，Q001，和Q004必须是断开的
X001
整流器主线端子
用于连接整流器主线（L1，L2，L3，PE）整流器主线输入已被保护，代替外部的保护设备保险管或断路器可以应技术需要而使用
滤波电抗器
与CB03一同过滤PWM的输出低级别
消除逆变变压器T002输的出非线性失真因素
UPS操作手册
UPS操作手册UPS操作手册UPS操作手册目录UPS操作手册 (3)一、控制显示面板操作 (4)1.1控制显示面板 (4)1.2“历史记录”菜单下和当前记录窗中所有告警信息清单列表 (6)二、 UPS主机操作 (9)2.1 UPS主机开关按键 (9)2.2 UPS开机步骤（进入逆变供电模式） (11)2.3维修旁路操作步骤（如并机系统由两个以上单机并联组成，请勿使用内部维修旁路） (12)2.4 关断并分离运行中的并机系统的其中一台UPS (12)2.5 恢复并机系统中已隔离的单机 (12)2.6关机步骤（完全关闭UPS和负载） (13)2.7紧急停机（EPO)步骤 (13)2.8 UPS复位步骤 (13)三、注意事项 (14)一、控制(kòngzhì)显示面板操作1.1控制(kòngzhì)显示面板(miàn bǎn)操作控制显示(xiǎnshì)面板按功能可分为三个区域：摸拟(mō nǐ)电流图(LED指示灯)，LCD显示和菜单键，控制按钮。
1）查看摸拟电流图(LED指示灯)的状态摸拟电流图区域提供六个指示灯，这些指示灯用于显示UPS的供电路径。
并且，各指示灯通过颜色（红、绿、黄）和状态（亮、灭、闪烁）指示UPS的当前运行和告警状态。
各指示灯的状态意义描述见表：2）检查(jiǎnchá)告警(gàojǐng)蜂鸣器摸拟(mō nǐ)电流图区域提供告警蜂鸣器。
UPS在运行过程中可伴随三种不同的声音(shēngyīn)告警。
3）参看LCD面板的数据操作控制显示面板上提供LCD显示屏和五个菜单键（F1，F2，F3，F4，HELP)。
可浏览UPS的输入、输出、负载和电池参数，及时获得UPS的当前状态和告警信息，并进行相关功能设置和控制操作。
LCD还可提供最多512条历史告警记录备用户查询，给故障诊断提供可靠依据。
LCD主显示屏划分为以下5个显示窗：系统信息窗、菜单窗、UPS数据窗、当前记录窗和键盘解释窗。
UPS系统操作手册
UPS系统操作手册佛山设施运维目录一、UPS操作面板描述 (3)1.控制面板说明 (3)2.控制面板功能描述 (4)二、工作模式 (4)1. 市电正常在线工作 (4)2. 蓄电池逆变供电 (5)3. 旁路供电 (5)4. 维修旁路供电 (5)三、UPS的组成及功能 (6)四、UPS的切换程序 (6)1. 单机开机程序 (6)2. 单机关闭程序 (7)3. 从在线运行转换到外部旁路运行 (7)4. 从外部旁路运行转换到在线模式 (7)UPS 系统操作手册一、 控制面板1 控制面板说明导航按钮 右软键导航按钮 左软键 导航按钮 上 导航按钮 下显示屏逆变器“打开”按钮系统正常 LED警告 LED 警报 LED 复位按钮逆变器“关闭”按钮2 控制面板功能描述（1）.启动逆变器：按逆变器“开启”按钮 5 秒钟。
（2）.停止逆变器：按逆变器“关闭”按钮 5 秒钟。
（3）.消音蜂鸣器：即刻按下复位按钮可使蜂鸣器消音（4）.复位按钮：为恢复故障情况后 UPS 的正常运行，在矫正了导致故障的情况后，至少按复位按钮 1 秒钟。
如果发生故障，按下按钮使声音信号静音，如果故障已修复，再次按下按钮，即可复位锁存的故障信息，从而使 UPS 再次运行。
（5）.一般状态 LED：三个 LED 指示器让您快速粗略地了解 UPS 状态，如下所示：“OK” LED （绿色）正常运行当此灯打开时（不闪烁），系统正常运行且不存在任何警告或警报。
市电出现故障时（所有其他条件处于额定水平），此 LED将闪烁。
“警告” LED （黄色）存在警告情况当出现可能影响 UPS 正常工作的异常状况时，则将激活这个指示灯。
这些情况并非源于 UPS，但可能由周围环境或电气安装（电源侧和负载侧）引起。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警告描述。
“警报”LED （红色）警报情况当此灯打开时，应立即注意警报的严重程度，并立即通知进行维修。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警报描述。
万能UPS监控软件下载及新版说明书

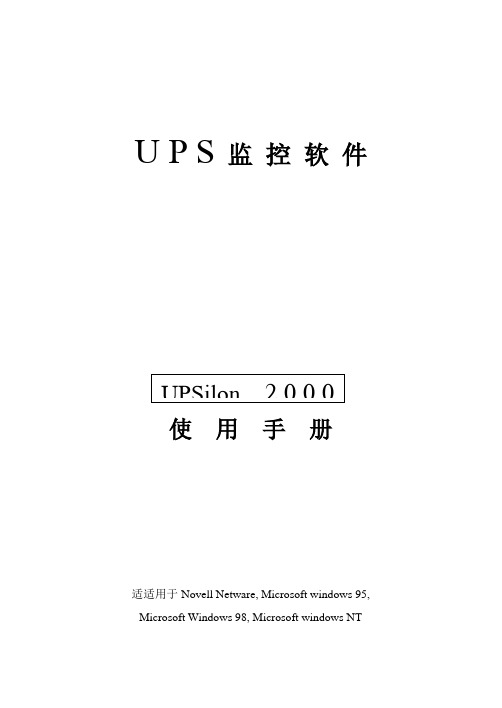

U P S监控软件使用手册适适用于Novell Netware, Microsoft windows 95, Microsoft Windows 98, Microsoft windows NT简易安装Window95,98,NT●硬件安装（参阅P4）1、将UPSilon 连接线公一端接在UPS连接埠上。
2、将母一端接在系统RS-232通讯口上，若系统只有25PIN通讯端口，可用9PIN对25PIN转接头来连接。
●软件安装（参阅P6）1、将UPSilon 之磁盘（或光盘片）放入磁盘驱动器（或光驱）中，进入Windows 窗口，点‘开始’后选择‘实施（R）’。
2、以‘浏览’键选定UPSilon 安装程序（setup.exe）后按‘确定’开始实施软件安装。
3、安装完成后，若为Windows 95，98系统，则请检验Rupsmon是否已激活在工作列中；若为Windows NT系统，则请到‘控制台’‘服务’下查看Rupsmon service 是否已经激活。
（参阅P6）4、按‘开始’选择‘程序集（P）’下‘UPSilon ’，在选‘UPSilonfor Windows’即可进入主画面进行相关之参数设定。
（参阅P7）5、先点‘选择UPS所在位置’来设定欲监控当地或远程UPS。
（参阅P7）6、进入‘参数设定’画面中先设定‘通讯方法’、‘串行通讯端口’后回到主画面中，若UPS状态区显示‘UPS和计算机联机’即表示已安装成功。
（参阅P8）----其它具体参数设定请参考手册相关说明----简易安装Novell Netware v3.x,v4,x,v5.x●硬件安装1、将UPSilon 连接线公一端接在UPS连接埠上。
2将母一端接在系统RS-232通讯口上，若系统只有25PIN通讯端口，可用9PIN对25PIN转接头来连接。
●软件安装1、由工作站上Login进入网络系统，此Login使用者（User Name）必需在SYS：SYSTEM目录有读写权限。
UPS使用说明
UPS使用说明
1、故障时风鸣器发出（嘀嘀）的报警声音，同时故障指示灯亮起正常指示灯熄灭。
(可以手动按下DEL键切断报警声音)。
2、应迅速查看UPS显示面板上的模拟图，观察是否有电源断电现象并察看故障显示内容。
3、主路失电而电池和旁路未能自动投入则应（手动按下停止键，选择确定断开主路电源投入旁路电源的切电过程）。
此切电过程是瞬间过程不会造成设备断电。
4、在正常运行时旁路开关失电不会对设备供电造成影响，但要调出（模拟图菜单）或（状态菜单）查明断电原因。
是人为断开还是设备故障，作出相应的处理。
5、UPS出现旁路电压超限或旁路频率超限时，则（可以手动切断风鸣器报警声音）。
等待自动恢复正常。
6、如果遇到故障完成以上操作后，还应及时查看（测量值菜单中的电压值应不高于400V、电池后备时间应在1小时30分钟左右、UPS系统温度应不高于38度）。
7、如果想察看报警原因和报警时间可以打开（状态菜单的事件日志）。
UPS的操作及用户介绍
UPS的操作及用户介绍QHD FPSO电气部门内训UPS简介不间断电源（UPS）是用来在公共电网发生异常时提供不能间断的正弦交流电源。
它是基于“两次变换”的原理设计的，其中市电给电池充电器供电，目的是使电池贮存在市电停电时所需要的能量。
这个直流电源再通过机器逆变成纯净的高质量正弦交流电，它不再受输入交流市电的影响一般UPS结构主要部件功能整流充电器将输入交流市电变换成稳定的直流电。
一部分供给电池充电；另一部分供给逆变器，进而供给负载。
电池将充电器提供的能量贮存起来，在市电停电时它会释放电荷给逆变器供电，进而给负载供电。
逆变器将直流电变换成正弦交流电。
通过使用高频脉宽调制（PWM）开关技术产生失真很小的正弦波电压，并保持良好的瞬间电压调整性能。
静态开关是一个自动的、硬件可变换开关，并且具有在负载断电前先动作的特性，以保证给负载供电不会有间断。
因此, 逆变器运行时始终与旁路电源进行同步，以避免负载电压在切换瞬间有相位差, 甚至反相。
静态开关监视着UPS各部分的运行状态，并选择逆变器给负载供电和旁路电源给负载供电这两种运行方式之一。
手动维修旁路为了保证在对设备进行维护和维修时的安全以及不间断给负载的供电, 在该设备中安装了一个手动维修旁路开关。
它只能由操作人员操作，而不受控制逻辑的控制。
在维修和维护该设备时, 它提供了对内部主要部件的安全电隔离。
旁路电源给负载供电条件输出过载达额定功率的105%或以上，当负载减小到100%以内时又自动回到由逆变器给负载供电运行方式；逆变器停止运行；逆变器限流；闭合了手动维修旁路开关。
当由旁路电源给负载供电时，只有所有的报警信号消失十秒钟以后才自动切换回由逆变器给负载供电。
FPSO UPS构成各操作开关介绍负载屏S21:旁路维修开关S12:UPS1逆变器输出开关S13:UPS2逆变器输出开关Q2:旁路维修开关至输出AC230V 母线总开关UPS 屏Q1:UPS 输入开关S11:整流充电器至电池开关S4:整流充电器至逆变器开关S1:整流充电器启动开关S2:逆变器启动开关S6:逆变器预充电按钮负载屏UPS正常状态UPS1电源取自船体正常配电盘C段UPS2及旁路电源取自应急盘旁路变压器及输出变压器在应急配电间1#、2#逆变器运行旁路柜内S21在AUTO位置，S12和S13在闭合位置,Q2闭合。
雷迪司UPS管理软件基础设置(自动关机)
一、UPS初次登陆密码和软件的语言修改，如下图：
二、控制单台电脑自动开关机：
菜单栏选择【UPS设置】下的【负载关机设置】，在页面内做如下设置：
三、控制局域网里面的多台电脑自动开关机；
说明:多台电脑要通过UPS管理软件进行自动开关机设置的话就必须要这些电脑在同一个局域网内，并且多台电脑都要安装UPS管理软件。
其中的一台电脑通过随机赠送的USB数据线连接UPS，其他的电脑的电源线插到UPS的电源输出口上就可以了。
软件进行设置的话
也是要分两个部分。
1。
数据线连接UPS的电脑设置：
第一步：本机的关机设置
第二步：远程电脑的关机设置
2。
其他多台电脑端的设置：点击菜单栏下的【UPS设置】下的【远程负
载关机设置】进入如下设置页面：。
UPS监控功能(Word版)
UPS远程监控系统功能介绍一、系统原理：在每台UPS端安装UPS监控器1个，监控器通过串口与UPS通讯采集UPS 实时信息。
UPS通过网线接入银行办公网，在银行信息中心端的PC机上安装UPS集中监控软件，监控软件通过办公网访问各UPS监控器而读取UPS的实时信息并处理。
用户可通过监控软件实现UPS信息实时查看和远程维护操作等。
且当UPS故障或状态不正常时会发出声音报警提醒值班人员。
二、功能简介：1.实时数据信息：输入电压，输出电压，输入电流，输出电流，输入频率，输出频率，额定功率，负载功率，负载率(%)，UPS温度，UPS容量，UPS型号等。
2.实时状态信息：市电逆变状态，电池逆变状态，旁路状态，UPS维护状态，故障状态等。
3.实时报警信息：当UPS非市电逆变状态或故障时，在集中监控软件端会发出报警声。
4.实时数据记录功能：A.UPS集中监控软件端电脑上能实时记录UPS数据信息(UPS状态，输入电压，输出电压，输入频率，输出频率，电池电压，负载率)，并可随时查看历史数据。
B.UPS集中监控软件端电脑上能实时记录UPS报警信息(电池逆变报警，旁路报警，UPS维护报警，电池电压低报警，网络异常报警，UPS超载报警)，并可随时查看历史报警。
5.远程UPS电池维护功能。
6.常用报警分析功能（能分析UPS是否需要维护）三、特色功能：1. 报警声控制功能：各台UPS独立的报警声关闭与打开功能，关闭报警到指定时间功能。
且有独立的关闭UPS当前报警功能，有新报警时自动打开报警功能。
操作简单，免除报警声不断的烦恼，又能捕获新发生的报警。
如：当某台UPS故障时，可将此UPS报警关闭到2天后，若厂家在2天内上门维修好则自动消除报警并打开报警声，若厂家在2天内没修好，则软件会自动打开报警提示用户。
2. UPS远程维护功能：在UPS集中监控软件端可分别对各台UPS执行放电维护，且能设定维护电压值，维护到设定电压时自动停止维护并转到市电逆变状态。
雷迪司UPS监控软件使用说明
雷迪司UPS监控软件使用说明第一篇：雷迪司UPS监控软件使用说明ViewPower用户手册雷迪司（LADIS）UPS不间断电源监控系统管理软件软件系统登录密码：administrator 目录1.ViewPower 概况............................................................2 1.1.简介....................................................................2 1.2.结构....................................................................2 1.3.应用软件................................................................3 1.4.特征...................................................................3 2.ViewPower 的安装与卸载载..................................................3 2.1.系统需求...............................................................3 2.2.软件安装................................................................4 2.3.软件卸载。
..............................................................11 3.服务托盘应用程序..........................................................11 3.1.开始监测...............................................................12 3.2.停止监测................................................................12 3.3.配置...................................................................12 3.3.1.端口修改..............................................................12 3.3.2.ViewPower启动和退出设置...............................................13 3.3.3.软件升级.............................................................13 3.3.4.配置保存..............................................................15 3.4.软件升级..............................................................15 3.5.调试方式................................................................16 3.6.开放监测................................................................17 3.7.留言板..................................................................17 3.8.退出....................................................................18 4.ViewPower GUI界面.........................................................18 4.1.刷新...................................................................19 4.2.UPS 搜索...............................................................20 4.3.UPS 导航................................................................21 4.3.1.UPS 监控信息..........................................................21 4.3.2.UPS 远程控制与监视....................................................22 5.ViewPower 功能菜单........................................................23 5.1.ViewPower 配置..........................................................23 5.1.1.密码配置.............................................................23 5.1.2.存储管理服务配置......................................................24 5.1.3.Email 配置............................................................26 5.1.4.事件动作配置..........................................................28 5.1.5.局域网唤醒............................................................29 .Port 即插即用配置.................................................30 5.1.7.数据设定..............................................................31 5.1.8.ModBus通信设置........................................................31 5.2 UPS设置.................................................................32 5.2.1.本地关机..............................................................32 5.2.2.远程关机..............................................................35 5.2.3.参数设置..............................................................36 5.2.4.采购信息..............................................................38 5.3.控制....................................................................39 5.3.1.实时控制..............................................................39 5.3.2.定时开/关.............................................................40 5.3.3.定时电池自我测试......................................................41 5.4.视图....................................................................42 5.4.1.状态..................................................................42 5.4.2.历史记录..............................................................45 5.5.格式....................................................................49 5.6.语言....................................................................49 5.7.帮助....................................................................49 附录A: 词汇表 (51)1.ViewPower 概况1.1.简介ViewPower是UPS的管理软件，该软件对家庭用户和企业堪称完美。
UPS监控功能（Word版）
UPS监控功能（Word版）第一篇：UPS监控功能(Word版)UPS远程监控系统功能介绍一、系统原理：在每台UPS端安装UPS监控器1个，监控器通过串口与UPS通讯采集UPS实时信息。
UPS通过网线接入银行办公网，在银行信息中心端的PC机上安装UPS集中监控软件，监控软件通过办公网访问各UPS监控器而读取UPS的实时信息并处理。
用户可通过监控软件实现UPS信息实时查看和远程维护操作等。
且当UPS故障或状态不正常时会发出声音报警提醒值班人员。
二、功能简介：1.实时数据信息：输入电压，输出电压，输入电流，输出电流，输入频率，输出频率，额定功率，负载功率，负载率(%)，UPS温度，UPS容量，UPS型号等。
2.实时状态信息：市电逆变状态，电池逆变状态，旁路状态，UPS 维护状态，故障状态等。
3.实时报警信息：当UPS非市电逆变状态或故障时，在集中监控软件端会发出报警声。
4.实时数据记录功能：A.UPS集中监控软件端电脑上能实时记录UPS数据信息(UPS状态，输入电压，输出电压，输入频率，输出频率，电池电压，负载率)，并可随时查看历史数据。
B.UPS集中监控软件端电脑上能实时记录UPS报警信息(电池逆变报警，旁路报警，UPS维护报警，电池电压低报警，网络异常报警，UPS超载报警)，并可随时查看历史报警。
5.远程UPS电池维护功能。
6.常用报警分析功能（能分析UPS是否需要维护）三、特色功能：1.报警声控制功能：各台UPS独立的报警声关闭与打开功能，关闭报警到指定时间功能。
且有独立的关闭UPS当前报警功能，有新报警时自动打开报警功能。
操作简单，免除报警声不断的烦恼，又能捕获新发生的报警。
如：当某台UPS故障时，可将此UPS报警关闭到2天后，若厂家在2天内上门维修好则自动消除报警并打开报警声，若厂家在2天内没修好，则软件会自动打开报警提示用户。
2.UPS远程维护功能：在UPS集中监控软件端可分别对各台UPS 执行放电维护，且能设定维护电压值，维护到设定电压时自动停止维护并转到市电逆变状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ViewPower用户手册雷迪司（LADIS）UPS不间断电源监控系统管理软件软件系统登录密码：administrator目录1. ViewPower 概况 (2)1.1. 简介 (2)1.2. 结构 (2)1.3. 应用软件 (3)1.4. 特征 (3)2.ViewPower 的安装与卸载载 (3)2.1. 系统需求 (3)2.2. 软件安装 (4)2.3. 软件卸载。
(11)3. 服务托盘应用程序 (11)3.1. 开始监测 (12)3.2. 停止监测 (12)3.3. 配置 (12)3.3.1. 端口修改 (12)3.3.2. ViewPower启动和退出设置 (13)3.3.3. 软件升级 (13)3.3.4. 配置保存 (15)3.4. 软件升级 ................. (15)3.5. 调试方式 (16)3.6. 开放监测 (17)3.7. 留言板 (17)3.8. 退出 (18)4. ViewPower GUI界面 (18)4.1. 刷新 (19)4.2. UPS 搜索 (20)4.3. UPS 导航 (21)4.3.1. UPS 监控信息 (21)4.3.2. UPS 远程控制与监视 (22)5. ViewPower 功能菜单 (23)5.1. ViewPower 配置 (23)5.1.1. 密码配置 (23)5.1.2. 存储管理服务配置 (24)5.1.3. Email 配置 (26)5.1.4. 事件动作配置 (28)5.1.5. 局域网唤醒 (29)5.1.6. Com.Port 即插即用配置 (30)5.1.7. 数据设定 (31)5.1.8. ModBus通信设置 (31)5.2 UPS设置 (32)5.2.1.本地关机 (32)5.2.2. 远程关机 (35)5.2.3. 参数设置 (36)5.2.4. 采购信息 (38)5.3. 控制 (39)5.3.1. 实时控制 (39)5.3.2. 定时开/关 (40)5.3.3. 定时电池自我测试 (41)5.4. 视图 (42)5.4.1. 状态 (42)5.4.2. 历史记录 (45)5.5. 格式 (49)5.6. 语言 (49)5.7. 帮助 (49)附录 A: 词汇表 (51)1. ViewPower 概况1.1. 简介ViewPower是UPS的管理软件，该软件对家庭用户和企业堪称完美。
它可以在一个网络环境，无论是局域网或互联网，监视和管理一个或多个UPS（不间断电源）。
它不仅可以防止因停电和那全关闭系统引起的数据丢失，而且还能存储编程数据和定时关机UPS。
1.2. 结构ViewPower包括ViewPower服务，GUI（用户界面）和ViewPower图标。
ViewPower服务是ViewPower软件的核心。
它是在后端运行的系统程序。
且将与UPS通信，记录事件，通知用户的要求进行通信，并根据用户要求执行命令。
GUI是在浏览器中运行的，并与后端程序进行通信。
用户可以监控的UPS的实时状态，信息，并通过图形用户界面修改UPS的设置参数。
ViewPower图标是一种对ViewPower软件的管理工具。
ViewPower被激活时，有一个位于任务栏上的橙色插头图标。
它也将显示弹出对话框显示目前UPS的状态。
Google chrome, Safari, Opera, Avant Browser, and Deepnet Explorer.注1：托盘图标只能在Windows操作系统中。
注2：支持的浏览器：IE浏览器，Mozilla，火狐，网景领航员。
谷歌浏览器，Safari浏览器，Opera，Avant浏览器，和深网浏览器。
1.3.应用软件●监控和管理连接到本地计算机上的本地UPS●监控和管理其其它局域网的其他UPS（安装软件）●从远程PC（带安装的软件）通过互联网远程监控和管理其他UPS1.4. 特征●允许通过局域网和互联网控制和监测多个UPS●UPS数据的实时动态图形（电压、频率、负载水平、电池容量）●断电时安全操作系统关机以防护数据丢失●通过声音报警，弹出警告通知屏幕，广播，移动Messenger和电子邮件●预定的UPS开/关，电池测试，可编程出口控制和可听报警控制●密码安全保护和远程访问管理2.ViewPower 的安装与卸载2.1. 系统需求●至少512 MB的物理内存（推荐使用1 GB）●至少1 GB的硬盘空间●需要管理员权限●推荐使用超过16位颜色和800×600或以上的分辨率●必须安装TCP / IP协议，用于网络管理●需要一个可用的通信端口（RS232串口或USB口）●软件支持的平台如下：Windows 2000/XP/2003/Vista/2008/2012 (32bit& x64bit)Windows 7 / 8 (32bit & x64bit)Windows SBS 2011Linux RedHat 8, 9Linux RedHat Enterprise AS3, AS5, AS6 (32bit)Linux RedHat Enterprise AS6 (64bit)Linux RedHat Enterprise 5.2 (32bit & 64bit)Linux SUSE 10 (32bit & 64bit)Linux Cent OS 5.4 (32bit & 64bit)Linux Ubuntu 8.X, 9.X, 10.X (32bit)Linux Ubuntu 10.X (64bit)Linux Ubuntu 12.04 (32bit & 64bit)Linux Mint 14.1 (32bit & 64bit)Linux Fedora 5Linux OpenSUSE 11.2 (32bit & 64bit)Linux Debian 5.x, 6.x (32bit)Linux Debian 6.x (64bit)Mac OS 10.5Mac OS 10.6 / 10.7 / 10.8 (x64bit)Solaris 10 for x862.2. 软件安装步骤1 将软件光盘插入CD-ROM。
将显示安装菜单，或者可以运行autorun.exe并开始在CD目录中安装。
如图21。
21步骤2 PC将显示如图22的画面。
然后点击“安装”按钮，开始安装。
图22步骤1 单击安装后，将会显示安装过程。
如图23。
图23步骤2 选择需要的语言，然后单击“确定”按钮，如图24。
图24步骤3 单击“下一步”，前进到下一个屏幕，如图25。
图25步骤4 单击“选择”按钮来更改默认文件夹。
选择安装文件夹后，单击“下一步”按钮。
如图26。
图 26步骤5 选择快捷方式的文件夹，然后单击“下一步”按钮。
如图27。
图27步骤6 它将在安装前显示软件摘要。
点击“安装”按钮，开始安装，如28。
图28步骤7 单击“完成”按钮以完全确认安装。
如图29。
图29注：请卸载以前的版本之前，安装新版本的软件。
如果在安装过程中检测已安装的ViewPower，它会提醒用户先卸载旧版本。
请参阅图210。
图2102.3.软件卸载注：卸载软件之前，您必须先停止所有软件程序，然后以“管理员”身份登录！否则它不能被完全卸载。
请选择开始>>所有程序>> ViewPower>>卸载。
然后，按照屏幕指令卸载该软件。
3. 服务托盘应用程序你的桌面上会有一个安装程序的快捷方式图标。
只需单击该快捷方式。
然后它的软件将启动并显示位于任务栏上的橙色插头图标。
要启动图形用户界面，双击插件图标或单击右侧的按钮，选择“打开监视器”鼠标。
请参考下图。
或者，使用开始菜单的方法;开始>>所有程序>> ViewPower>> ViewPower3.1. 开始监测作为服务应用程序安装此软件时，它将会自动激活。
此时，即使用户在运行系统中不登录，用户也可以通过Web浏览器远程监控UPS。
如果服务应用程序无法注册成功，当启动托盘服务时，它会自动启动监测中应用软件。
如果它失败或手动停止，只需点击“开始监控”来激活它。
“开始监视”将会检查监测应用程序是否作为服务应用软件注册。
如果注册成功，此软件会以服务模式启动。
如果没有，这个软件将被激活为监控模式。
用户可以从如下托盘图标识别应用模式：●监控应用程序激活未成功：●监控应用程序被激活为服务模式：●监控应用程序被激活为应用模式：3.2.停止监测点击“停止监测”以停止检测该应用程序。
3.3. 配置3.3.1. 端口修改如果发生端口冲突，你可以修改托盘端口值。
默认端口托盘设置为如下表所示（请参考图3-1节）：●Web服务端口：15178●Web服务关闭端口：8005●AJP端口：8009你可以修改托盘端口值，介于0和65536的任何数字皆可。
如果值项时，系统会再次提醒用户输入另一个号码。
注1：除非发生端口冲突，否则请不要修改端口值。
这种修改将影响远程监控网站。
例如，如果更改Web服务端口为15177，则远程监控网站将变更为：http://xxx.xxx.xxx.xxx:15177/ViewPower注2：为避免可能的冲突，请不要输入少于4的数字。
3.3.2. ViewPower启动和退出设置ViewPower启动和退出的详细配置请参考图31中的B部分：●认证服务器的启动类型：如果选择“自动”，该软件会自动启动当电脑开启时。
如果选择“手动”，用户必须手动启动ViewPower软件。
●退出停止监视：如果选中，将彻底退出软件，无需监控服务。
如果未选中，尽管从软件推出，将继续监控在后端的服务。
3.3.3. 软件升级对于网上升级的详细配置请参考图31中的C部分：●指定更新文件的网址：这是在线更新软件目录。
除非软件供应商给出指示，否则请不要更改它。
●l保存文件：这个目录用来保存文件。
●在线自动更新：如果选择，它会每隔1小时自动检查网上是否推出任何新版本。
●如果采用在线升级，请按照下面的配置进行：1。
选择“应用代理配置”;2。
输入IP地址和服务器的端口;3。
如果身份识别要求，选择“启用身份验证”，然后输入用户名和密码。
●升连接测试：单击此按钮可以测试是否所有的配置都设置好了。
15图313.3.4. 配置保存单击“应用”按钮保存在配置页面中的所有变化。
点击“取消”停止变化。
3.4. 软件更新软件更新包括在线更新和手动更新：●在线更新：点击“在线更新”来搜索最新的软件版本。
如果有新的的版本，它会自动下载并更新。
参见图32：图32●手动更新：用户可以手动更新软件。
