动环监控软件操作手册
EMERSON动环监控操作手册
EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。
铁塔中兴动环监控调试步骤指导

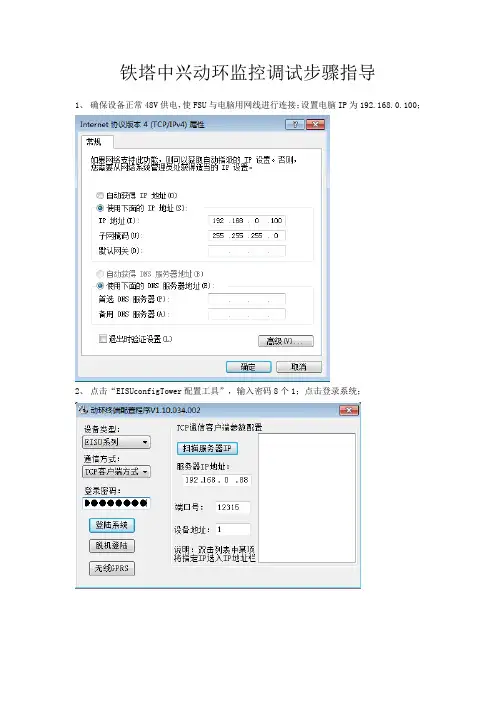

铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。
监控系统软件操作说明

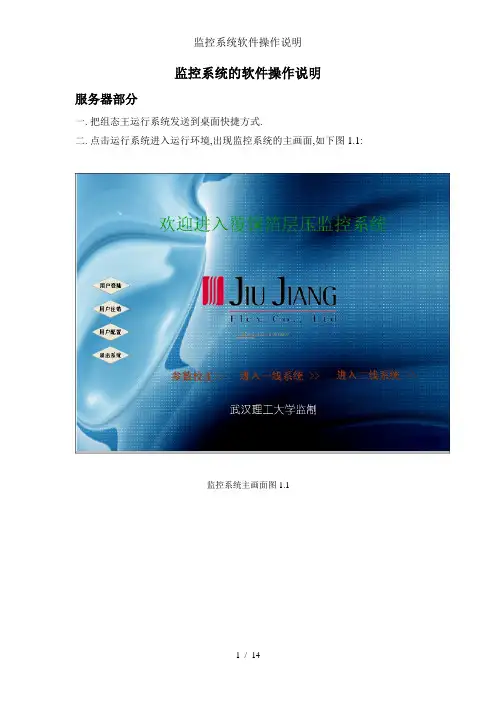

监控系统的软件操作说明服务器部分一.把组态王运行系统发送到桌面快捷方式.二.点击运行系统进入运行环境,出现监控系统的主画面,如下图1.1:监控系统主画面图1.1三.用户登陆1.选择用户登陆, 如下图1.2,如:系统管理员登陆(权限最高),用户登陆图1.22.系统管理员可以在用户配置里添加操作员,操作员优先级不需太高,不应高过900,如下图1.3:添加操作员图1.3四.参数校正在监控系统主画面里”进入参数校正”能够对系统参数标定, 如下图 1.4,当现场值大于计算机的显示值时,增大系统参数,例如:1#放卷张力的现场运行值大于计算机显示1#放卷张力的运行值,就需增加1#放卷张力的运行值系数,使1#放卷张力的现场值和计算机的显示值相等.参数系数标定图1.4五.进入一线系统,出现一线系统主画面.如下图1.5:一线主画面图1.51.在一线系统流程图中显示每个工序运行设备的当前值,设定值,标准值,上限值,下限值和设备运行值的曲线图,.,当前值为设备上仪表当前的运行值,当前值大于上限值或小于下限值时都会产生报警,设定值为设备上仪表所设定的值,标准值为这套工序的标准值,设定值的误差不应超过标准值的5%,例如进入涂覆工序,如下图1.6:一线涂覆图1.62.在一线系统主画面下方的表中显示报警信息.3.在”参数选择”选择参数编号4.在”参数设置”里修改参数,进入参数设置后出现参数设置画面,如下图1.7,在”输入修改品种编号”中输入所要修改配方的编号或点击”上一组”和”下一组”选择,所修改的参数为当前值,上限值和下限值,修改完成后点击”修改后确认并存储”,点击”品种参数列表”后能够在右侧查看到所有参数.一线参数图1.75.在一线系统主画面中的菜单中点击”一线实时数据报表”可查询实时数据报表,如下图1.8:一线实时数据报表图1.86.在一线系统主画面中的菜单中点击”历史数据查询报表”,出现历史报表画面,在历史报表画面的功能菜单中点击”历史数据查询”,跳出报表历史查询窗口,在时间属性中设定所需查询的时间段,间隔时间需大于60秒,在变量属性中设定所需查询的变量,点击”确定”显示出历史数据报表,如下图1.9和1.10:历史数据报表时间属性设定图1.9历史数据报表变量属性设定图1.107.在历史报表画面的功能菜单中的”历史数据报表页面设置”,”历史数据报表打印预览”,”历史数据报表打印”中可打印历史数据报表8.在一线系统主画面的功能菜单中选择”一线报警窗口”,在下方的表中显示报警信息,在一线报警窗口的”历史报警查询”中可查询历史报警,如下图1.11:一线历史报警窗口1.11六.在一线系统主画面的菜单中点击”返回主画面”,可以返回监控系统主画面,可进入二线系统进行操作,二线系统和一线系统操作相同.七.在服务器文件中的一线报表,二线报表,系统报警记录文件,推荐半年备份一次。
动环监控软件操作手册

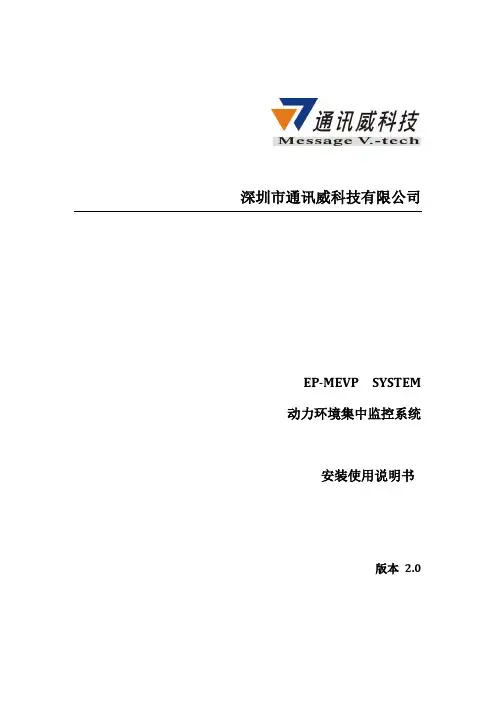

深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本 2.0目录第一章软件的安装卸载升级 (4)1.1软件安装对计算机的配置要求 (4)1.2软件的安装 (4)1.3软件的卸载 (11)1.4软件的升级 (12)第二章软件的基本操作 (13)2.1登录和进入软件操作界面 (13)2.2添加/设置/修改/删除硬件设备以及参数设置 (14)2.2.1添加/设置控制器、采集器参数 (14)2.2.2修改/删除硬件设备 (25)2.3监控设置及记录查询 (29)2.3.1报警方式定义 (29)2.3.2语音电话报警 (33)2.3.3短信报警 (34)2.3.4监控实时记录 (37)2.3.5监控报警记录 (38)2.3.6温湿度数据记录 (39)2.3.7 UPS监控数据记录 (39)2.3.8 电话短信报警数据记录 (40)2.3.9 空调监控数据记录 (41)2.4如何添加/修改/删除电子地图 (42)2.4.1 添加电子地图 (42)2.4.2 修改电子地图 (46)2.4.3 删除电子地图 (47)2.5如何在电子地图中添加/修改/删除监控点 (48)2.5.1 添加监控点 (48)2.5.2 修改监控点 (50)2.5.3 删除监控点 (51)2.5.4 添加地图连接 (52)2.6电子地图中的报警和复位 (54)2.7如何增加系统用户信息和授权 (54)2.8如何注册系统 (57)2.9数据库维护 (59)第三章WEB查询服务 (61)3.1：软件安装对计算机的配置要求 (61)3.2：安装W EB查询服务： (61)3.3：配置W EB查询服务： (63)3.4：登录和使用W EB查询服务： (64)第一章软件的安装、卸载、升级1.1软件安装对计算机的配置要求CPU 主频1.6GHz 或以上内存最低要求256MB [推荐512MB]硬盘系统驱动器上需要100MB以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）鼠标Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 20081.2软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
动力环境监控系统调试步骤

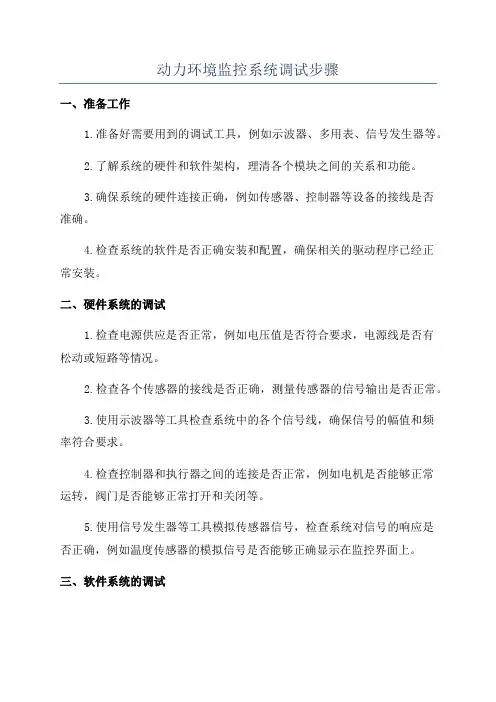

动力环境监控系统调试步骤一、准备工作1.准备好需要用到的调试工具，例如示波器、多用表、信号发生器等。
2.了解系统的硬件和软件架构，理清各个模块之间的关系和功能。
3.确保系统的硬件连接正确，例如传感器、控制器等设备的接线是否准确。
4.检查系统的软件是否正确安装和配置，确保相关的驱动程序已经正常安装。
二、硬件系统的调试1.检查电源供应是否正常，例如电压值是否符合要求，电源线是否有松动或短路等情况。
2.检查各个传感器的接线是否正确，测量传感器的信号输出是否正常。
3.使用示波器等工具检查系统中的各个信号线，确保信号的幅值和频率符合要求。
4.检查控制器和执行器之间的连接是否正常，例如电机是否能够正常运转，阀门是否能够正常打开和关闭等。
5.使用信号发生器等工具模拟传感器信号，检查系统对信号的响应是否正确，例如温度传感器的模拟信号是否能够正确显示在监控界面上。
三、软件系统的调试1.检查软件的配置文件是否正确，例如数据库的连接参数、采样周期等。
2.检查软件的逻辑是否正确，例如监控界面上的数据是否与实际情况相符合。
3.检查软件的响应速度是否满足要求，例如在出现异常情况时，系统是否能够及时进行报警和处理。
4.检查软件的稳定性，例如连续运行一段时间后是否出现崩溃或死机的情况。
5.使用模拟数据和真实数据对软件系统进行测试，确保系统对不同类型的数据能够正确处理和显示。
四、系统整体调试1.将硬件系统和软件系统进行整合，确保二者之间的数据传输和通信正常。
2.进行系统的功能测试，例如是否能够准确获取各项参数、是否能够进行远程控制等。
3.检查系统的安全性，例如防止非法访问、防止系统被病毒攻击等。
4.使用真实环境中的数据对系统进行测试，确保系统在实际使用中的可靠性和稳定性。
5.根据实际使用情况进行不断优化和改进，例如对系统的性能进行调整和优化。
以上是一个较为完整的动力环境监控系统调试步骤，每个步骤都非常重要，只有确保每个环节都正确无误，才能保证系统的正常运行和可靠性。
动环监控技术手册(用户版2_0)
技术手册
合肥佳讯数码科技有限公司 二零零六年二月
PDF 文件使用 "pdfFactory Pro" 试用版本创建
工程安装规范
一、基站机房安全管理要求
1、工程人员必须遵守机房管理的有关制度和规定要求，服从移动公司的管 理，否则造成不良后果由相关人员承担；
2、工程人员在进入机房时，要首先了解机房设备的运行情况，发现设备运 行存在异常情况时，应向移动公司的相关管理人员通报；
3、工程人员在机房内要文明施工，在施工过程中，不得随意碰触在运行设 备，要确保施工工作不影响在网设备的运行；
4、如因施工的操作不当造成在网运行设备中断，应立即向移动公司的相关 管理人员通报，要求其给予支持、帮助，未经移动公司管理人员许可，不得对在 网运行的设备进行任何操作；
2、在维修中必须按规范要求施工，确保用户设备的正常使用，不许随意打开用 户的机房设备，以及不许随意拉扯用户的各类线缆和光纤等；
洲际智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
DB9--2 （RXD）
3
DB9--3 （TXD）
2
DB9--5 （GND）
5
三芯电缆线色 红色 蓝色 黑色
爱默生智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
动力源智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） DB9--2 （RXD） DB9--3 （TXD） DB9--5 （GND）
智能开关电源（DB9 母头） 3 2 5
三芯电缆线色 红色 蓝色 黑色
动环监控技术手册(用户版2_0)汇总讲解
PDF 文件使用 "pdfFactory Pro" 试用版本创建
水浸传感器
序号 1 2 JS24C 采集器输入 DB25---5 DB25--15（公共端） 水浸传感器 A B 二芯电缆线色 红色 蓝色
门磁传感器
序号 1 2 JS24C 采集器输入 DB25--6 DB25--16（公共端） 门磁传感器 A B 二芯电缆线色 红色 蓝色
移动基站动环监控工程安装
技术手册
合肥佳讯数码科技有限公司 二零零六年二月
PDF 文件使用 "pdfFactory Pro" 试用版本创建
工程安装规范
一、基站机房安全管理要求
1、工程人员必须遵守机房管理的有关制度和规定要求，服从移动公司的管 理，否则造成不良后果由相关人员承担； 2、工程人员在进入机房时，要首先了解机房设备的运行情况，发现设备运 行存在异常情况时，应向移动公司的相关管理人员通报； 3、工程人员在机房内要文明施工，在施工过程中，不得随意碰触在运行设 备，要确保施工工作不影响在网设备的运行； 4、如因施工的操作不当造成在网运行设备中断，应立即向移动公司的相关 管理人员通报，要求其给予支持、帮助，未经移动公司管理人员许可，不得对在 网运行的设备进行任何操作； 5、工程人员在机房内严禁抽烟和动用明火，确需动用明火应向移动公司管 理人员申请，得到许可后方可实施； 6、工程人员在施工完毕后，应对机房进行认真清理和清洁，以保证机房的 整洁、卫生； 7、工程人员在撤离机房前，应确保门窗处于安全的关闭状态。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
JS-24C 设备接线
一、 与干节点连接线序表：
OUTPUT 告警输出线序表
SCT用户操作手册---V3.05.19讲解
文档密级：普通文档状态：[ ] 草案 [ ]正式发布 [√ ]正在修订变更履历目录1.编写目的 (4)1.1 模块定义 (4)1.2 模块介绍 (4)1.2.1 SCT（系统配置终端） (4)2.系统的安装 (4)2.1 运行环境 (4)2.1.1 硬件 (4)2.1.2 支持软件 (5)2.2 SCT(系统配置)功能 (5)2.2.1 SCT-FT-001 窗体布局简介 (6)2.2.2 SCT-FT-002 修改密码功能 (9)2.2.3 SCT-FT-003 系统配置功能 (10)2.2.4 SCT-FT-004 指令跟踪功能 (14)2.2.5 SCT-FT-005 对象管理功能 (15)2.2.6 SCT-FT-006 资源工程状态 (17)2.2.7 SCT-FT-007 角色管理功能 (18)2.2.8 SCT-FT-008 用户权限配置功能 (20)2.2.9 SCT-FT-009 RPT权限管理功能 (22)2.2.10 SCT-FT-010 ANT权限管理功能 (23)2.2.11 SCT-FT-011 批量配置测点状态 (25)2.2.12 SCT-FT-012 ANT对象集合配置 (27)2.2.13 SCT-FT-013 门禁短信对象集 (28)2.2.14 SCT-FT-014 对象集合管理 (32)2.2.15 SCT-FT-015 事件联动 (37)2.2.16 SCT-FT-016 数据同步 (40)2.2.17 SCT-FT-017 告警过滤设置 (41)2.2.18 SCT-FT-018 视频信息设置 (44)2.2.19 SCT-FT-019 授权开门名单配置 (44)2.2.20 SCT-FT-020 帮助 (46)2.2.21 SCT-FT-021 退出 (47)1.编写目的通过本手册的制定，来帮助公司新进员工和通信运营商的维护人员，能够快速的掌握运用、了解熟悉动环监控系统中的BCT（基库配置模块）和SCT（系统配置模块）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本目录第一章软件的安装、卸载、升级软件安装对计算机的配置要求CPU 主频或以上内存最低要求256MB [推荐 512MB]硬盘系统驱动器上需要 100MB以上的可用空间显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为 256 色或更高）鼠标 Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 2008软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
如果不安装 .NET软件包，程序将无法正常运行。
如果您的系统已经安装过语言包，系统会自动跳到下一安装环节,进行软件的安装。
单击【接受】系统将自动安装组件以及动环监控系统软件。
如下图：组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。
【如下图】单击【下一步】选择你所要软件安装的目录【下一步】一般软件默认安装路径为C:\Program Files\综合机房动力环境监控系统\点击【磁盘开销】可以了解软件所安装目录的磁盘空间大小，如果选择的空间不够安装软件请选择其它目录安装，选择目录后点击【确定】。
点击【任何人】或者【只有我】，如果使用本电脑的任何人都可以使用此软件的话请选择【任何人】单击【下一步】安装中选择安装动环监控模块，如下图单击安装完成后，点击【关闭】即可。
桌面将自动增加快捷方式。
软件的卸载首先，打开 [我的电脑] \ [控制面板] 双击 [添加和删除程序]在[目前安装的程序]栏中找到动环监控系统软件,选中然后按[更改/删除]按钮。
单击【删除】可直接卸载动环监控系统软件。
备注: 以下几个是软件运行必须具备的控件,请勿删除,如果不小心删除了,请重新安装软件.软件的升级如果您从我公司获取了更新版本的软件想升级的话，对于使用Access数据库的用户，请安装以下步骤进行操作。
第一步：必须先备份之前您使用系统的数据库，选择您软件的安装目录，默认目录C:\ProgramFiles\动环监控系统软件\的数据库文件，把数据文件拷贝到其它目录下面，然后卸载旧版本的“动环监控系统软件”软件。
第二步：安装新版本的“动环监控系统软件”软件，新版本的软件安装好后，把您备份的数据库拷贝到新软件的安装目录下面，替换新的空数据库，启动软件，系统将自动升级数据库，这样您的所有设置参数将不会改变。
保证：软件升级时，系统会自动保留您原有的设置参数，并在后台自动无缝升级您的数据库。
对于使用Sql Server数据库的用户，可以直接安装新版本软件。
第二章软件的基本操作登录和进入软件操作界面1．点击桌面或者点击〖开始〗/〖所有程序〗/〖综合机房动力环境监控系统〗进入软件登录界面2．输入系统默认用户名“admin”密码“admin”｛注意：用户名和密码全部为小写｝系统默认密码可在软件里更改。
具体操作请参考相关操作。
3．单击【确认】进入软件界面添加/设置/修改/删除硬件设备以及参数设置根据现场安装的设备，选择“TCPIP”设备或者“485设备”如果现场安装的是TCIP设备，请单击tcp设备点击【右键】出现如下菜单如【下图】点击【添加UPS监控】出现如下界面如【下图】在【UPS监控】对话框，输入：设备名称｛根据现场给设备定义名称｝、选择设备类型｛根据现场安装的设备选择相应的设备类型｝、序列号｛UPS设备可自定义序列号｝、IP地址｛需要监控UPS的ip地址｝、通讯端口｛参考UPS设备说明书，设定合适的通讯端口号｝、备注｛可以输入一些其它的备注信息，可不输入｝，设置完成点击【确认】系统即增加此设备。
如【下图】如果现场有多台设备，请多次执行上述操作。
如果现场安装的是使用485网络通讯的设备，请单击485设备，首先【增加通信端口】点击【右键】出现如下菜单如【下图】备注：本系统支持多串口同时通讯｛根据现场的布线情况，如果需要互联不同厂家，不同类型的设备，您可以选择使用多串口工作方式，如果PC只有一个串口，您可选择增加一个多串口卡进行扩展，如果是使用485通讯，同时485转换器也需要增加｝点击【添加RS232通信端口】出现如下界面如【下图】在【编辑通信串口】对话框，输入：串口名称｛自定义名称｝、选择端口｛一般台式PC板载只有COM1口，如何查看PC串口数量，请参考“如何查看PC板载COM设置”｝、选择波特率｛默认9600按照监控设备的要求设置｝、选择错误重试｛修改错误重试参数可以改善现场网络状态，一般情况选择默认3即可｝，设置完成，如【下图】点击【确认】增加此通信串口如【下图】选择【测试串口】增加485监控设备点击【右键】出现如下菜单如【下图】选择不同监控设备，出现相应的增加设备的界面：A、485报警板：选择【添加485报警板】出现增加485报警板的界面，可以添加一个16路输入检测并4路输出联动的报警监控设备，，用户需要设定设备名称，选择设备类型为EP-NET1016，参考设备上面的序列号标示，填写正确的序列号，然后分配一个通讯地址给设备，点【确定】增加设备，如下图：点选新添加的1016监控设备，出现设备的详细信息设定窗口，双击16路输入中需要修改报警方式的记录，出现报警方式设定界面，按照现场实际连接的设备设定相应的报警方式。
B、温湿度监控：选择添加【温湿度报警板】，出现增加485温湿度监控板的界面，可以添加一个温湿度监控设备，用户需要设定设备名称，选择设备类型为EP-ENPW-TAMHUM，用户自定义编写一个序列号，然后按照设备实际的485通讯地址，设定通讯地址给设备，如果设定的485通讯地址和设备实际的不匹配，设备将无法正常通讯，设备的485地址查看请参照设备的说明。
点【确定】增加设备，如下图：在设备的详细信息界面，可以看到设备的当前值和轮询采集到的数据。
C、UPS监控：选择添加【UPS监控】，出现增加UPS监控的界面，可以添加一个使用RS232串口通讯的UPS设备，用户需要设定设备名称，选择设备类型为EP-ENPW-UPSOTH，用户自定义编写一个序列号，由于UPS监控使用RS232通讯，485地址用户可任意设定。
点【确定】增加设备，如下图：在设备的详细信息界面，可以看到设备的当前值和轮询采集到的数据。
D、三相电力监控：选择添加【三相电力监控】，出现增加三相电力监控界面，可以添加一个使用RS485通讯的三相电力监控设备，用户需要设定设备名称，选择设备类型为EP-ENPW-PWRSX，用户自定义编写一个序列号，然后按照设备实际的485通讯地址，设定通讯地址给设备，如果设定的485通讯地址和设备实际的不匹配，设备将无法正常通讯，设备的485地址查看请参照设备的说明。
点【确定】增加设备，如下图：在设备的详细信息界面，可以看到设备的当前值和轮询采集到的数据。
E、空调监控：选择添加【空调监控】，出现增加空调监控的界面，可以添加一个使用RS485通讯的精密空调，用户需要设定设备名称，选择设备类型为EP-ENPW-AIRC-ASYS，用户自定义编写一个序列号，然后按照设备实际的485通讯地址，设定通讯地址给设备，如果设定的485通讯地址和设备实际的不匹配，设备将无法正常通讯，设备的485地址查看请参照设备的说明。
点【确定】增加设备，如下图：在设备的详细信息界面，可以看到空调当前的工作状态和空调工作状态变化记录及报警记录。
1、修改各种监控设备参数：首先点击选取需要修改的设备，然后点击右键，在弹出的菜单里面选取【修改当前设备】即可修改设备的参数信息。
在弹出的编辑对话框，输入需要修改的设备信息，点击确认，修改完成。
注：修改设备时设备类型将不能修改，如果需要修改设备类型，请删除此设备重新增加其它设备类型。
修改【通讯串口】选择需要修改的通信端口，点击【右键】弹出如下菜单如【下图】点击【修改当前通信端口】弹出如下编辑框如【下图】输入需要修改的串口信息，点击【确认】否则点击【放弃】。
注：对于485通讯的设备，如果修改了相应的端口后，那么设备连接的485转换器也需要换到相应的端口上，否则设备将不能与系统通信。
2、删除设备选择需要删除的设备，点击【右键】弹出如下菜单如【下图】点击【删除当前设备】选择【是】系统将删除当前设备，放弃删除选择【否】3、删除通信端口选择需要删除的通信端口，点击【右键】弹出如下菜单如【下图】点击【删除当前通信端口】注：如果需要删除通信端口，请先删除其端口连接的其它硬件设备，方可删除通信端口，否则将不能删除此端口。
监控设置及记录查询报警方式定义选择树形导航中的报警范围定义，设定监控报警的方式和范围：选择【报警范围定义】如【下图】A、添加新的报警设定：单击空白处，点击【右键】弹出如下菜单如【下图】选择【添加报警设定】首先选择监控报警类别,不同类型的报警监控类别有不同的监控项目和设备。
之后选择监控设备：系统会自动列出对应监控类型的设备，用户选择的时候如果选择空值，当前的这个监控定义范围将是针对整个类型的所有未单独设定报警方式的设备，如果选择了一个特定的监控设备，当前报警设定将针对单独的这个特定设备。
报警范围设定：对于温湿度、电压、电流、UPS容量等数值型的监控项目，需要设定监控报警的取值范围，注意：这个范围是报警的范围，不是正常的范围，这样用户可以设定任意多级的监控报警范围，并且不同的范围采取不同的报警策略。
报警方位：用户可以设定报警的时候采取的措施：电话报警：是系统安装电话语音卡时，系统自动拨打设定的电话并播放报警信息的合成语音提示信息。
短信报警：系统报警时给用户发送报警短信。
信息格式：是报警的时候系统合成报警信息的格式，例如当前图中的设定，温湿度监控1的设备的温度达到40°并报警时，系统产生的报警信息为【温湿度监控1产生报警，当前数值：40】。
报警联动：是设定报警产生时，系统可以按照设定，打开联动继电器输出报警信号，报警复位后继电器输出关闭。
设定完成，点击【确认】。
用户可以增加任意多个报警组合。
用户选择一个现有的报警设定后，点击右键可以修改、删除当前选择的报警设定。
语音电话报警选择【语音电话报警】如【下图】系统显示最近产生过的电话语音报警记录，单击【手动呼叫】，用户可以手动发送一个语音报警呼叫。
注：本功能需要电话语音卡支持。
短信报警在此界面用户设定短信Modem连接的端口及其他一些相关信息。
1、短信查询定义：系统支持用户通过发短信给系统，来查询当前系统的一些监控数据。
