透光亚克力板吊顶施工工艺
透光亚克力板吊顶施工工艺透光亚克力板吊顶施工工艺1. 施工准备：1.1材料：1.1.1主材：吊顶形式采用上人主龙骨，按设计要求选材，其规格包括主龙骨：U60系列上人轻钢龙骨、12mm纸面石膏板、6mm透光亚克力板。
1.1.2付材：主龙骨吊件、付龙骨吊挂、主龙骨连接件、付龙骨连接件、支托连接件。
1.1.3辅材：吊筋（①10镀锌全牙吊杆）、角铁吊件（4*40 ）、膨胀栓、螺母、高强自攻丝、防锈漆，机油、焊条。
1.2机具：电锤、手*钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆*、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。
1.3施工条件：1.3.1顶棚内空调、消防、通信等各种设备安装完毕并调试验收，无漏水痕迹。
1.3.2各种材料及工具齐备：1.3.3墙顶需找补的槽、孔、洞等湿作业完成。
1.3.4大面积施工前，应做样板间，对起拱、预留检修口等构造处理及固定方法，经认可后，方可进行大面积施工。
2. 操作工艺：2.1施工顺序：清理现场f弹线定位f吊杆安装f龙骨安装f石膏板、亚克力板安装。
2.2工艺要求：2.2.1清理现场：将施工现场墙、地面、灰尘、垃圾清理干净。
222弹线定位：根据设计及现场要求、确定50cm水平线，用尺量至顶面设计标高线，在四周墙面弹顶面水平线（水平线应以付龙骨底面为准），然后画出龙骨位置线和吊点（杆）布置线。
2.2.3吊杆安装：a. 角铁吊件及吊筋加工：吊点应在屋面板下均匀分布（施工前应对现场进行检查，布点应避开顶面空调风筒及各种管道，若避不开时可采取角铁补充吊点），上人吊顶吊点间距为1.2m，用电锤在顶上打孔，放置膨胀栓拧紧固定于顶面上。
b. 根据顶面水平线量出吊筋加工尺寸，若顶面平整较差，吊杆长度不能统一时可拉通线，按实际尺寸逐一？找出吊杆长度，吊杆可采取两节搭接）方式，搭接长度大于吊杆直径的8倍，将吊杆下端套扣（套丝时应加机油，以保证套扣质量）套丝长度不小于50mm，然后将吊杆与角铁吊件焊接，焊接要精心操作，不得马虎，焊接部位应饱满，确保足够的强度。
亚克力板透光天花吊顶施工工法(附图)
亚克力板透光天花吊顶施工工法1前言现代社会对建筑物内部空间的装饰装修越来越重视，对空间环保、安全性能及舒适度的要求日益提高，天花装饰及灯光处理对于空间至关重要，设计师们为了营造不同寻常的、光源柔和的、感觉温馨的空间，常常采用透光天花的设计，然而目前透光材料的选择空间并不大，无外乎玻璃、透光软膜等，玻璃作为透光天花的罩面需要钢化夹胶处理才能满足安全要求，并且自重大，安装与拆卸维护均不方便，已渐渐被淘汰；透光软膜倒是一种新兴的材料，但是施工工艺复杂，拆卸维护不方便，其昂贵的造价及繁复的后期维护更是不被大多数人所能接受。
亚克力透光板是近来新兴的一种装饰装修材料，亚克力由英文Acrylics音译而来,化学名叫聚甲基丙烯酸甲酯（Polymethylmethacrylate，简称PMMA），具有高透明度，低价格，易于机械加工，质轻，完全可以回收再生利用等优点。
青岛建安建设集团有限公司在青岛市地方税务局装修工程、中华人民共和国青岛海关办公楼装饰工程、青岛大剧院装饰工程的天花吊顶施工中采用了亚克力透光板施工工艺，经过提炼总结形成了本工法。
2工法特点2.0.1本工法无需进行罩面层的涂饰等再次处理，减少施工工序，安装方便，施工速度快。
2.0.2本工法能够有效解决装饰装修工程中天花裂缝的质量通病，检修方便，减少了装饰工程使用过程中维修成本。
2.0.3本工法照明灯管全部内置，灯光经过亚克力透光板的过滤，变得柔和，有效降低了由灯光刺眼造成的眩晕的感觉。
2.0.4亚克力透光板透光率达到92％，所需的灯光强度较小，节省电能。
2.0.5亚克力透光板废旧料可以被彻底回收，再生利用简便易行，绿色环保。
3适用范围本工法适用所有装饰装修天花吊顶工程，不受建筑顶面布置、空间尺寸等限制，具有价廉、质轻、安全、透光好及美观等优势，公共建筑大空间平面吊顶工程效果尤佳。
4工艺原理4.0.1天花罩面选用的优质乳白色亚克力透光板具有优良的物理性能：1密度比玻璃低：PMMA的密度大约在1150-1190 kg/m3;，只是玻璃(2400-2800 kg/m3;)的一半。
图解吊顶施工工艺(格式)PPT参考课件
主龙骨的安装
18
次骨架的安装
Байду номын сангаас19
次龙骨安装
20
造型灯槽的安装
21
骨架安装整体效果
22
铝塑板吊顶面板安装
23
铝塑板吊顶面板安装
24
铝塑板吊顶面板安装
25
铝塑板吊顶面板安装 26
铝塑板吊顶面板安装
27
铝方板吊顶面板安装
28
铝方板吊顶面板安装
29
拉丝铝板吊顶
30
素材和资料部分来自 网络，如有帮助请下载!
吊顶施工工艺
1
木质吊顶施工
2
木龙骨架制作拼 3
走道木龙骨架安装
4
走道木龙骨架安装
5
边顶骨架安装 6
边顶面板安装 7
边顶造型
8
钉眼防绣处理
9
钉眼防绣
10
木面板吊顶
11
木面板吊顶造型
12
木面板吊顶造型
13
木面板造型顶完成效果
14
木面板造型顶效果
15
轻钢龙骨吊顶施工
16
吊杆的安装
亚克力板吊顶现场施工工艺
亚克力板吊顶施工工艺
1.Φ10镀锌全牙吊杆
→弹线定位→吊杆安装→龙骨安装→―
4.成品保护：4.1轻钢龙骨及石膏板,其它配件等材料入场存放,使用过程中应严格管理,保证不变形、不受潮,不生锈.轻钢龙骨应码放整齐,不要在上面放重物,应存放在干燥通风的房间,避免受潮生锈,石膏板应码放整齐,并用废板材将石膏板边加以保护,避免缺楞掉角.4.2施工时应注意保护顶棚内各种管道及设备,吊杆龙骨不准固定在通风管道及其它设备件上.4.3对门窗、地面、墙面、窗台等应注意保护、防止污损.4.4为了保护成品,石膏板安装必须在室内管道保温,试水等全部工序完成经验收后方可进行石膏板安装.
5.应注意的质量问题：5.1吊顶不平：吊杆调平不认真,造成吊杆高低不一致.应拉通线认真调整保证吊杆垂直龙骨平整顺直,符合设计及规范要求.5.2节点构造不合理：在留洞、灯具口、通风口等处,应按标准图集相应节点构造设置龙骨及连接件,使构造符合图集要求.5.3轻钢骨架吊固不牢：顶棚内的管线,设备件上不得吊挂固轻钢骨架,应吊固在主体结构上,并应拧紧吊件螺母.5.4板间缝隙不直：施工时注意板块规格,拉线找正,安装保证平正对直.
6.现场清理：应注意裁掉的龙骨料头及石膏板条,要随时清理,每天打扫现场一次,现场整洁后方可进行验收.。
亚克力板吊顶方案
亚克力板吊顶方案
概述
本方案介绍了亚克力板吊顶的设计和安装方法。
亚克力板作为一种耐用、美观的材料，适用于各种室内空间的吊顶装饰。
本方案将详细说明材料准备、吊顶安装、维护等环节。
材料准备
准备工作包括测量空间尺寸、选择合适的亚克力板材料和辅助材料。
根据实际尺寸测量结果，购买足够数量的亚克力板，注意选择符合建筑和安全标准的材料。
吊顶设计
根据空间需求和个人喜好设计吊顶方案。
将亚克力板切割成适当大小，并考虑添加非标准形状和装饰效果。
设计方案应符合装饰需要，同时注意与整体室内风格的协调。
吊顶安装
吊顶安装需要仔细测量和准备工作。
确保吊顶周边支撑结构的稳固，使用专业工具和技术进行安装。
根据设计方案，将亚克力板固定到吊顶结构上，保持平整和美观。
安全维护
为了保持亚克力板吊顶的美观和耐久性，定期进行维护是必要的。
使用柔软的布料清洁表面，避免使用粗糙材料或化学清洁剂。
及时修复任何损坏或破损的部分，以延长吊顶的使用寿命。
结论
本方案提供了亚克力板吊顶的设计和安装方法，帮助您实现室内空间的装饰目标。
请在准备、设计和安装过程中保持安全，并定期进行维护，以确保吊顶的美观和耐久性。
以上为简要介绍，详细内容请参考完整文档。
亚克力板透光天花吊顶施工工法附图

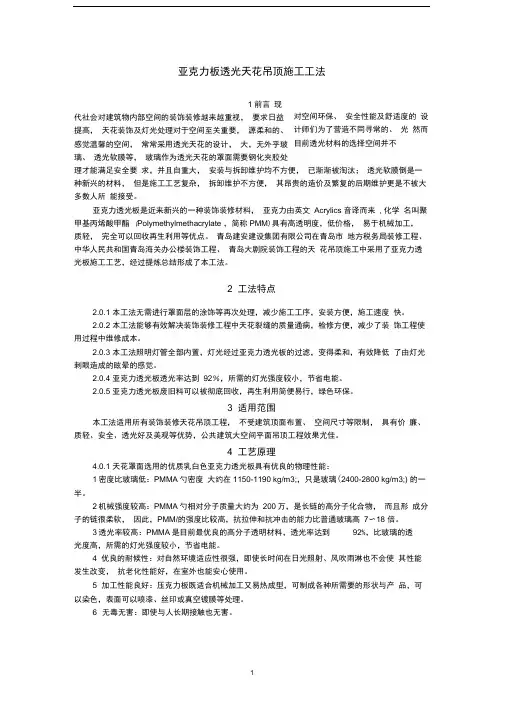

亚克力板透光天花吊顶施工工法1 前言 现代社会对建筑物内部空间的装饰装修越来越重视， 要求日益提高， 天花装饰及灯光处理对于空间至关重要， 源柔和的、 感觉温馨的空间， 常常采用透光天花的设计， 大，无外乎玻璃、 透光软膜等， 玻璃作为透光天花的罩面需要钢化夹胶处理才能满足安全要 求，并且自重大， 安装与拆卸维护均不方便， 已渐渐被淘汰； 透光软膜倒是一种新兴的材料， 但是施工工艺复杂， 拆卸维护不方便， 其昂贵的造价及繁复的后期维护更是不被大多数人所 能接受。
亚克力透光板是近来新兴的一种装饰装修材料， 亚克力由英文 Acrylics 音译而来 , 化学 名叫聚甲基丙烯酸甲酯 (Polymethylmethacrylate ，简称PMM )具有高透明度，低价格， 易于机械加工，质轻， 完全可以回收再生利用等优点。
青岛建安建设集团有限公司在青岛市 地方税务局装修工程、 中华人民共和国青岛海关办公楼装饰工程、 青岛大剧院装饰工程的天 花吊顶施工中采用了亚克力透光板施工工艺，经过提炼总结形成了本工法。
2 工法特点2.0.1 本工法无需进行罩面层的涂饰等再次处理，减少施工工序，安装方便，施工速度 快。
2.0.2 本工法能够有效解决装饰装修工程中天花裂缝的质量通病，检修方便，减少了装 饰工程使用过程中维修成本。
2.0.3 本工法照明灯管全部内置，灯光经过亚克力透光板的过滤，变得柔和，有效降低 了由灯光刺眼造成的眩晕的感觉。
2.0.4 亚克力透光板透光率达到 92％，所需的灯光强度较小，节省电能。
2.0.5 亚克力透光板废旧料可以被彻底回收，再生利用简便易行，绿色环保。
3 适用范围本工法适用所有装饰装修天花吊顶工程， 不受建筑顶面布置、 空间尺寸等限制， 具有价 廉、质轻、安全、透光好及美观等优势，公共建筑大空间平面吊顶工程效果尤佳。
4 工艺原理4.0.1 天花罩面选用的优质乳白色亚克力透光板具有优良的物理性能：1密度比玻璃低：PMMA 勺密度 大约在1150-1190 kg/m3;，只是玻璃(2400-2800 kg/m3;) 的一半。
亚克力板吊顶施工工艺
亚克力板吊顶施工工艺1.施工准备：1.1材料：1.1.1主材：吊顶形式采用上人主龙骨，按设计要求选材，其规格包括主龙骨：U60系列上人轻钢龙骨、12mm氏面石膏板、6mn透光亚克力板。
1.1.2付材：主龙骨吊件、付龙骨吊挂、主龙骨连接件、付龙骨连接件、支托连接件。
1.1.3辅材：吊筋（①10镀锌全牙吊杆）、角铁吊件（4*40）、膨胀栓、螺母、高强自攻丝、防锈漆，机油、焊条。
1.2机具：电锤、手* 钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆*、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。
1.3施工条件：1.3.1顶棚内空调、消防、通信等各种设备安装完毕并调试验收，无漏水痕迹。
1.3.2各种材料及工具齐备：1.3.3墙顶需找补的槽、孔、洞等湿作业完成。
1.3.4大面积施工前，应做样板间，对起拱、预留检修口等构造处理及固定方法，经认可后，方可进行大面积施工。
2.操作工艺：2.1施工顺序：清理现场f弹线定位f吊杆安装f龙骨安装f石膏板、亚克力板安装。
2.2工艺要求：2.2.1清理现场：将施工现场墙、地面、灰尘、垃圾清理干净。
2.2.2弹线定位：根据设计及现场要求、确定50c m水平线，用尺量至顶面设计标高线，在四周墙面弹顶面水平线（水平线应以付龙骨底面为准），然后画出龙骨位置线和吊点（杆）布置线。
2.2.3吊杆安装：a.角铁吊件及吊筋加工：吊点应在屋面板下均匀分布（施工前应对现场进行检查，布点应避开顶面空调风筒及各种管道，若避不开时可采取角铁补充吊点），上人吊顶吊点间距为1.2m,用电锤在顶上打孔，放置膨胀栓拧紧固定于顶面上。
b.根据顶面水平线量出吊筋加工尺寸，若顶面平整较差，吊杆长度不能统一时可拉通线，按实际尺寸逐一？找出吊杆长度，吊杆可采取两节搭接（焊接）方式，搭接长度大于吊杆直径的8倍，将吊杆下端套扣（套丝时应加机油，以保证套扣质量）套丝长度不小于50mm然后将吊杆与角铁吊件焊接，焊接要精心操作，不得马虎，焊接部位应饱满，确保足够的强度。
亚克力板吊顶施工工艺
亚克力板吊顶施工工艺1.施工准备：1.1 材料：1.1.1 主材：吊顶形式采用上人主龙骨，按设计要求选材，其规格包括主龙骨：U60系列上人轻钢龙骨、12mm纸面石膏板、6mm透光亚克力板。
1.1.2 付材：主龙骨吊件、付龙骨吊挂、主龙骨连接件、付龙骨连接件、支托连接件。
1.1.3 辅材：吊筋(Φ10镀锌全牙吊杆)、角铁吊件（4*40）、膨胀栓、螺母、高强自攻丝、防锈漆，机油、焊条。
1.2 机具：电锤、手*钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆*、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。
1.3 施工条件：1.3.1 顶棚内空调、消防、通信等各种设备安装完毕并调试验收，无漏水痕迹。
1.3.2 各种材料及工具齐备：1.3.3 墙顶需找补的槽、孔、洞等湿作业完成。
1.3.4 大面积施工前，应做样板间，对起拱、预留检修口等构造处理及固定方法，经认可后，方可进行大面积施工。
2. 操作工艺：2.1 施工顺序：清理现场→弹线定位→吊杆安装→龙骨安装→石膏板、亚克力板安装。
2.2 工艺要求：2.2.1 清理现场：将施工现场墙、地面、灰尘、垃圾清理干净。
2.2.2 弹线定位：根据设计及现场要求、确定50cm水平线，用尺量至顶面设计标高线，在四周墙面弹顶面水平线(水平线应以付龙骨底面为准)，然后画出龙骨位置线和吊点(杆)布置线。
2.2.3 吊杆安装：a.角铁吊件及吊筋加工：吊点应在屋面板下均匀分布(施工前应对现场进行检查，布点应避开顶面空调风筒及各种管道，若避不开时可采取角铁补充吊点)，上人吊顶吊点间距为1.2m，用电锤在顶上打孔，放置膨胀栓拧紧固定于顶面上。
b.根据顶面水平线量出吊筋加工尺寸，若顶面平整较差，吊杆长度不能统一时可拉通线，按实际尺寸逐―•找出吊杆长度，吊杆可采取两节搭接(焊接)方式，搭接长度大于吊杆直径的8倍，将吊杆下端套扣(套丝时应加机油，以保证套扣质量)套丝长度不小于50mm，然后将吊杆与角铁吊件焊接，焊接要精心操作，不得马虎，焊接部位应饱满，确保足够的强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亚克力板透光天花吊顶施
工工法附图
Last updated on the afternoon of January 3, 2021
亚克力板透光天花吊顶施工工法
1前言
现代社会对建筑物内部空间的装饰装修越来越重视，对空间环保、安全性能及舒适度的要求日益提高，天花装饰及灯光处理对于空间至关重要，设计师们为了营造不同寻常的、光源柔和的、感觉温馨的空间，常常采用透光天花的设计，然而目前透光材料的选择空间并不大，无外乎玻璃、透光软膜等，玻璃作为透光天花的罩面需要钢化夹胶处理才能满足安全要求，并且自重大，安装与拆卸维护均不方便，已渐渐被淘汰；透光软膜倒是一种新兴的材料，但是施工工艺复杂，拆卸维护不方便，其昂贵的造价及繁复的后期维护更是不被大多数人所能接受。
亚克力透光板是近来新兴的一种装饰装修材料，亚克力由英文Acrylics音译而来,化学名叫聚甲基丙烯酸甲酯（Polymethylmethacrylate，简称PMMA），具有高透明度，低价格，易于机械加工，质轻，完全可以回收再生利用等优点。
青岛建安建设集团有限公司在青岛市地方税务局装修工程、中华人民共和国青岛海关办公楼装饰工程、青岛大剧院装饰工程的天花吊顶施工中采用了亚克力透光板施工工艺，经过提炼总结形成了本工法。
2工法特点
所需的灯光强度较小，节省电能。
废旧料可以被彻底回收，再生利用简便易行，绿色环保。
3适用范围
本工法适用所有装饰装修天花吊顶工程，不受建筑顶面布置、空间尺寸等限制，具有价廉、质轻、安全、透光好及美观等优势，公共建筑大空间平面吊顶工程效果尤佳。
4工艺原理
1密度比玻璃低：PMMA的密度大约在1150-1190kg/m3;，只是玻璃(2400-
2800kg/m3;)的一半。
2机械强度较高：PMMA的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，PMMA的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。
3透光率较高：PMMA是目前最优良的高分子透明材料，透光率达到92％，比玻璃的透光度高，所需的灯光强度较小，节省电能。
4优良的耐候性：对自然环境适应性很强，即使长时间在日光照射、风吹雨淋也不会使其性能发生改变，抗老化性能好，在室外也能安心使用。
5加工性能良好：压克力板既适合机械加工又易热成型，可制成各种所需要的形状与产品，可以染色，表面可以喷漆、丝印或真空镀膜等处理。
6无毒无害：即使与人长期接触也无害。
7耐燃性:不自燃并具自熄性。
图4亚克力吊顶剖面详图
5工艺流程及操作要点
工艺流程
弹顶棚标高水准线→划吊筋分档线→安装主龙骨吊筋→安装主龙骨→安装次龙骨→安装基层板→安装T型龙骨→安装亚克力板
操作要点
安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
‰～3‰起拱，主龙骨安装后应及时校正其位置标高。
当吊杆长度大于时，应设置反支撑。
根据目前经验宜每3～4㎡设一根,宜采用不小于30×3角钢。
1安装基层板前应完成吊顶内管道和设备的调试和验收，须由相关方签字认可。
2基层板材不宜太薄，9mm厚度为宜，以利于灯具安装的牢固，板材应在自由状态下进行安装，固定时应从板的中间向板的四周固定。
长边应沿纵向次龙骨铺设。
3木质基层板螺钉与板边距离宜为10～15mm
4板周边钉距宜为150～170mm，板中钉距不得大于200mm。
5基层板的接缝应控制在5㎜左右，不需嵌缝。
6木质基层板应在安装前作六面满涂防火涂料。
6材料与设备
材料
规格有1220㎜×2440㎜、1220㎜×1830㎜、1250×2500㎜、2000×3000㎜、2050×3050㎜等几种，设计T型龙骨分区时应充分考虑亚克力标准板材尺寸规格，尽量避免板材接缝。
△s=L2△ε/600h
式中：△s----挠度，单位为㎜
L------跨度，单位为㎜
△ε---弯曲应变增量，%
h------板材厚度，单位为㎜
机具设备
水准仪、墨斗、木工锯、手持电动开孔器、手持电动冲击钻、手持电动螺丝刀、金属型材切割机、高梯
7质量控制
标准与规范
板材国家标准》(GB7134-86)
板材技术标准》(广东欧普照明有限公司企业标准Q/OP-NJ-001)
质量控制措施
8安全措施
开工前，对所有人进行安全生产文明施工教育。
9环保措施
10效益分析
经济效益
××103㎏/m3×5×10-3m3=36元，并且减少了垃圾处理及环境污染。
社会和环保效益
11工程实例
青岛市地方税务局装修改造工程
工时间为图外观图
2010年8月20日，竣工时间为2010年11月20日。
中华人民共和国青岛海关办公楼装饰工程
“泰山杯”。
青岛大剧院装饰工程
图
1600座的大剧场，一个1200座的音乐厅和一个400座的多功能厅、表演艺术交
流中心、演员公寓等四个单体。
建筑面积21800平方米；
图。
