1、关于config配置：1、如何在Shade模式下显示Curve线？答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE 就可以了。
2、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？答：在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。
3、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答：这种情况是比较常见的。
那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。
按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。
详细配置可以见我的网站/~cyberfisher/html/config.htm4、请教版主：如何将尺寸中的“，”改成"."？答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的prodetail.dtl 中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！5、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。
Set up-Units-Principal sys,选单位就可以了。
6、标注的尺寸为什么很小，也不能放大，怎样设置可以大一点？答：看一下你的setup for drawing 文件.dtl的文本高度的设置。
proe模拟试题答案
proe模拟试题答案一、选择题1. 以下哪个命令用于创建一个新零件文件？A. File -> OpenB. File -> NewC. File -> Save AsD. File -> Import答案：B. File -> New2. 下面哪个选项可以实现零件的旋转？A. Zoom InB. PanC. RotateD. Mirror答案：C. Rotate3. 如何在ProE中打开一个已有的零件文件？A. File -> OpenB. File -> NewC. File -> SaveD. File -> Export答案：A. File -> Open4. 在ProE中，哪个工具用于创建新的零件特征？A. SketchB. AssemblyC. AnalysisD. Simulation答案：A. Sketch5. 下列哪个命令可以将零件导出为一个STL文件？A. File -> OpenB. File -> Save AsC. File -> ExportD. File -> Print答案：B. File -> Save As二、判断题1. 在ProE中，拖动零件时可以使用Shift键进行水平移动。
答案：错误2. 在ProE中，使用镜像命令可以将零件进行对称复制。
答案：正确3. 在ProE中，使用Measure命令可以测量零件的长度、面积等属性。
答案：正确4. 在ProE中，使用Mate命令可以限制零件之间的运动关系。
答案：错误5. 在ProE中，使用Section命令可以切割零件以便更好地观察其内部结构。
答案：正确三、填空题1. 在ProE中，创建一个新零件文件时，可以选择___模板。
答案：part2. 在ProE中，通过设置材料属性可以___零件的质量信息。
答案：仿真3. 在ProE中，通过拖动___可以改变零件的位置。
PROE练习题

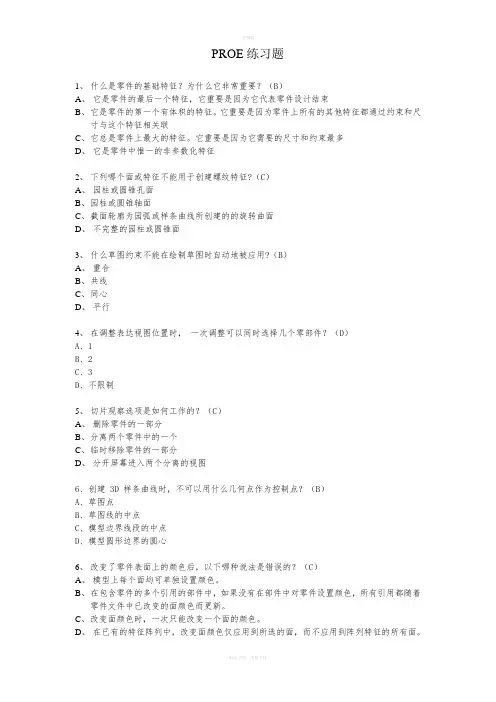

PROE练习题1、什么是零件的基础特征？为什么它非常重要？（B）A、它是零件的最后一个特征，它重要是因为它代表零件设计结束B、它是零件的第一个有体积的特征。
它重要是因为零件上所有的其他特征都通过约束和尺寸与这个特征相关联C、它总是零件上最大的特征。
它重要是因为它需要的尺寸和约束最多D、它是零件中惟一的非参数化特征2、下列哪个面或特征不能用于创建螺纹特征?（C）A、园柱或圆锥孔面B、园柱或圆锥轴面C、截面轮廓为园弧或样条曲线所创建的的旋转曲面D、不完整的园柱或圆锥面3、什么草图约束不能在绘制草图时自动地被应用?（B）A、重合B、共线C、同心D、平行4、在调整表达视图位置时，一次调整可以同时选择几个零部件？（D）A、1B、2C、3D、不限制5、切片观察选项是如何工作的？（C）A、删除零件的一部分B、分离两个零件中的一个C、临时移除零件的一部分D、分开屏幕进入两个分离的视图6、创建 3D 样条曲线时，不可以用什么几何点作为控制点？（B）A、草图点B、草图线的中点C、模型边界线段的中点D、模型圆形边界的圆心6、改变了零件表面上的颜色后，以下哪种说法是错误的？（C）A、模型上每个面均可单独设置颜色。
B、在包含零件的多个引用的部件中，如果没有在部件中对零件设置颜色，所有引用都随着零件文件中已改变的面颜色而更新。
C、改变面颜色时，一次只能改变一个面的颜色。
D、在已有的特征阵列中，改变面颜色仅应用到所选的面，而不应用到阵列特征的所有面。
7、使用基线尺寸标注工具，一次操作就能将什么类型的尺寸添加到工程视图中?（D）A、驱动尺寸B、模型尺寸C、草图尺寸D、关联工程图尺寸8、在装配中创建矩形阵列装配时，阵列方向不可以用什么来定义？（A）A、草图直线B、零件直线边界C、属于零件的工作轴D、属于装配的工作轴9、两张曲面之间必须满足什么条件，才能进行倒角或倒圆角？（D）A、曲面必须在同一平面上B、曲面必须邻近并可能重叠C、曲面必须邻近并可能有间隙D、曲面必须邻近并有共同的边界10、哪个操作不能用曲面来完成？（C）A、开始的曲面B、终止的曲面C、定义加强筋的区域D、分割零件11、用曲面分割零件必须具备什么条件？（C）A、曲面必须是半透明的B、必须是构造曲面C、曲面必须触及或延伸超过零件的外部面D、曲面必须包含在零件外部面的内部12、创建工程图中增加投影视图是指什么？（C）A、用户自定义投影视角的视图B、垂直某个面或轴投影的视图C、由父视图产生符合正投影关系的视图D、产生与其它视图无从属关系的独立视图13、关于装配中下列叙述正确的是哪个？（B）A、装配中将要装配的零、部件数据都放在装配文件中B、装配中只引入零、部件的位置信息和约束关系到装配文件中C、装配中产生的爆炸视图将去除零、部件间的约束D、装配中不能直接修改零件的几何拓扑形状14、建立拔模特征时拔模角度的有效范围是多少？（C）A、-10度——10度B、-15度——15度C、-30度——30度D、-45度——45度15、在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？（B）A、二者操作方式不同，但效果是一样的B、前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C、前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D、以上都不正确16、若要变更原有特征的属性和参照，应使用哪个操作？（C）A、修改B、重新排序C、重定义D、设置注释17、以下选项中，不属于Pro/E十大基本模块类型的是哪个？（D）A、零件B、组件C、制造D、特征18、装配时对某两个面使用对齐约束或匹配约束的区别是什么？（A）A、对齐使两个面指向一致，匹配使两个面指向相反B、匹配可设置偏矩，而对齐不能C、对齐可设置定向而匹配不能D、以上都是对的19、利用哪个阵列所建立的特征可以超过放置平面？（A）A、一般B、相同C、不同D、圆形20、按圆角半径定义方式分，简单倒圆角不包括哪个类型？（A）A、非常数B、可变的C、完全圆角D、通过曲线21、创建混合特征时，绘制的不同截面必须注意什么，使最后一个截面可以是一个点？（B）A、有相同长度的边B、有相同数目的边（图元），且起始点有对应关系C、没有相同属性的图元D、有相同属性的图元22、不是基准点的用途有哪个？（C）A、作为建立其它基准特征的参考点B、定义孔特征的放置位置C、不定义注释箭头指向的位置D、辅助建立或调整复杂曲面23、打开“02_04_ch02.prt”文件，按图所示轮廓形状和尺寸添加草图轮廓，请问橙色区域的面积是多少平方毫米？（A）A、3030.68 C、3030.70B、3030.69 D、3030.7124、使用 03_01_02.prt文件，创建如图所示的模型，首先拉伸“草图3”到“工作平面3”, 并利用拔摸特征,(拔摸曲面为拉伸后的两个柱面)拔摸角度2度，然后拉伸“草图2”,这个模型的重量是多少（单位kg）（A）A、0.131 C、0.133B、0.132 D、0.13425、打开“inv09-03-01-ch3.prt”文件，按图示尺寸拉伸“草图1”，请问模型完成后的表面积是多少平方毫米？（A）A、4.61805E+04 C、4.61807E+04B、4.61806E+04 D、4.61808E+0426、使用04_02_02.stp文件，按图示修改零件。
ProE经典问题100例-推荐下载

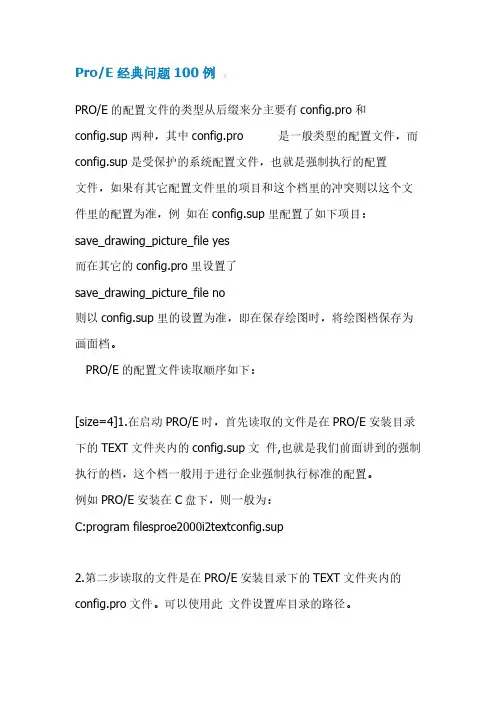

5.最后要读取的就是系统的缺省配置值，也就是在以上所有目录下 的配置文件都没有涉及 到的配置项目都要按系统的缺省值进行配置。 一般情况下，如果你对 config 文件的配置项目比较熟悉，应该在启 动 PRO/E 之前进行配置， 在这种情况下一般是用"记事本"进行编辑。 不过由于 config 文件的配置项目过于繁多，所 以一般人不可能都了 解，这样就需要在启动 PRO/E 后使用"优先选项"进行配置。
pro/e 使用的草绘器档是：*.sec 在 pro/e2001(2001280)版本中 * 将 autoCAD 的*.dwg(仅*.dwg 档可以）档输入到 pro/e 草绘器中---能(最新改变） 方法是在 pro/e 的草绘器中 Sketch > Data from File... > 选择 AutoCAD 的*.dwg 格式檔 * 在 pro/e 的草绘器中输出 autoCAD 檔----不能 *将 pro/e 的工程图文件输出成 AutoCAD 的*.dwg、*.dxf 格式----能 方法是在 pro/e 的工程图中 File > Save a Copy > 选择相应的 DXF 或 DWG 格式 将 AutoCAD 格式的文件输入到 pro/e 工程图文件中----能 方法是在 pro/e 的工程图中 Insert > Data from File...> 选择相应的*.dxf 或*.dwg 文件 在 pro/e2000i2（2001040）版本中 *将 pro/e 的工程图文件输出成 AutoCAD 的*.dwg、*.dxf 格式----能 方法是在 pro/e 的工程图中 File > Export > Model > 选择相应的 DXF 或 DWG 将 AutoCAD 格式的文件输入到 pro/e 工程图文件中----能 方法是在 pro/e 的工程图中 File > Import > Append to Model... > 选择相当的*.dxf 或*.dwg 文 件 * 将 autoCAD 档输入到 pro/e 草绘器中----不能
proe考试题库完整
题库基础知识：单项选择题：1.Pro/E是一个（）软件。
D（A）CAD （B）CAM （C）CAE （D）CAD/CAM/CAE 2.Pro/E是由（）公司推出的。
A（A）美国PTC （B）美国UG（C）美国UGS公司（D）美国Autodesk公司3.下面不属于三维造型软件的是（）。
B（A）Pro/E （B）Protel （C）Solidwork （D）UG4.下面哪重功能Pro/E不能完成？（）D（A）三维造型（B）工程图（C）运动仿真（D）文档编辑5.Pro/E不能应用于哪个行业？（）D（A）航空航天（B）汽车制造（C）NC加工（D）服装设计6. A（A）（B）（C）（D）7.）C（A）图元（B）约束（C）特征（D）拉伸8.消息不同时，提示图标不同，表示出错的图标是（）。
D（A）（B）（C）（D）9.解决尺寸和约束冲突的方法是（）。
D（A）删除图元（B）删除点（C）删除制束（D）删除约束或尺寸10.连 A（A）（B）（C（D）11.8）。
A（A）（B）（C）（D）12.控制尺寸显示的按钮是（）。
B（A）（B）（C）（D）13.对称约束的符号是（）。
A（A）→←（B）——（C）⊥（D）∥14.水平向右书写文字在屏幕上拾取点的顺序是（）。
A（A）先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C）先左点，后右点，两点水平对齐（D）先右点，后左点，两点水平对齐15.保存草绘时，默认的文件扩展名为（）。
B（A）.dwg （B）.sec （C）.drw （D）.iges16.保存零件时，默认的文件扩展名为（）。
D（A）.dwg （B）.sec （C）.drw （D）.prt17.保存装配体时，默认的文件扩展名为（）。
C（A）.dwg （B）.sec （C）.asm （D）.prt18.保存工程图时，默认的文件扩展名为（）。
C（A）.dwg （B）.sec （C）.drw （D）.prt19.打断图元的工具在（）工具之后。
proe考试试题及答案
Proe5.0总结和课后习题答案1.简述proe的四个建模准则。
①基于特征②全尺寸约束③尺寸驱动④全数据相关2.proe的工作目录有何作用，如何设置？作用：设定当前工作目录可方便以后文件的保存与打开，既便于文件的管理，也节省文件打开的时间。
该对话框与〖打开〗对话框类似，相应的功能选项也一样。
设置：单击〖文件〗菜单中的〖设置工作目录〗选项，打开〖选取工作目录〗对话框。
在〖名称〗栏中输入一个目录名称，单击〖确定〗按钮即可完成当前工作目录的设定。
3.简述菜单中“保存”“保存副本”的区别？保存是以同一个文件名用做文件的存储，存盘时，新版的文件并不会覆盖旧版的文件，而是自动存成新版次的文件；而保存副本是以新文件名用做文件的存储，使用者可将目前工作窗口上的文件存为新的文件名，另外，保存副本也可将文件存储为IGES/STL或者其他格式的文件。
保存是将文件存于文件所在的目录，而保存副本是将文件存于目前的工作目录或者使用者指定的目录之下。
4.proe的文件删除与拭除操作有何区别？拭除只是删除处于进程中的文件，而删除则是删除硬盘中的文件。
5.默认情况下，proe建立文件的模板是英制还是公制，如何进行模板的修改？公制，在“新建”文件时，去掉勾选“使用默认模板”，在弹出的“新文件选项”对话框中选择需要的模板。
6.proe软件的特点是？特点是3D实体模型设计，以特征为基础，参数化设计以模型为中心。
7.如何将模型文件输出为其他格式的图形文件在保存时选择要保存成的格式就行了。
8.在用proe进行设计时使用三间鼠标，鼠标三键各有何功能？左键：用于选择菜单、工具按钮，明确绘制图素的起始点与终止点，确定文字注释位置，选择模型中的对象等。
中键：单击中键表示结束或完成当前操作，一般情况下与菜单中〖完成〗选项、对话框中的〖确定〗按钮、特征操控面板中确认的功能相同。
此外，鼠标的中键还用于控制模型的视角变换、缩放模型的显示及移动模型在视区中的位置等，具体操作如下：按下鼠标中键并移动鼠标，可以任意方向地旋转视区中的模型。
proe基础综合练习题
proe基础综合练习题题目一：创建零件和装配体1. 创建一个新零件，命名为"零件A"。
2. 在零件A中创建两个基础几何体，一个是球体，半径为10mm，另一个是圆柱体，直径为20mm，高度为30mm。
3. 创建一个新零件，命名为"零件B"。
4. 在零件B中创建一个基础几何体，立方体，边长为15mm。
5. 创建一个新装配体，命名为"装配体AB"。
6. 将零件A和零件B添加到装配体中，并进行适当的位置调整和约束。
题目二：零件操作1. 在零件A中创建一个参数，命名为"长度"，设置初始值为50mm。
2. 创建一个挤压特征，将一个基础几何体挤压成长度为"长度"参数的圆柱体。
3. 在零件B中创建一个孔特征，直径为25mm，深度为20mm，并将孔的位置与零件A的球体相切。
4. 在装配体AB中，对零件A进行镜像操作，以创建另一个零件A副本，并与原零件A通过相应的镜像约束相连接。
题目三：组装关系1. 在装配体AB中，创建两个零件A之间的关联，使它们始终保持固定距离。
2. 将零件B与装配体AB中的两个零件A相连接，确保它们在装配体中的位置是合适且稳定的。
题目四：零件和装配体的详细操作1. 在零件A中创建两个挖空特征，分别从圆柱体和球体上挖去一部分材料。
2. 在装配体AB中创建一个旋转关系，使其中一个零件A相对于另一个绕一个轴旋转。
题目五：导出和演示1. 将装配体AB导出为STL格式，以便进行3D打印。
2. 创建一个基本动画，演示装配体AB的组装和操作。
结论本综合练习题通过一系列的操作和约束要求，帮助读者熟练掌握PROE软件的基础功能。
通过创建零件和装配体，进行参数化设计和约束设置，以及应用各种操作和关联关系，读者能够提升PROE的应用能力，并能够使用PROE进行零部件和装配体的设计与分析。
同时，通过导出数据和创建动画，读者能够进一步将设计成果应用于实际生产和展示中。
PROE理论试题
P R O E理论试题(总13页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除基本操作单选题1.在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（ B ）结束当前操作。
A、单击左键B、单击中键（或滚轮）C、单击右键D、长按右键2.Pro/E的主要特性没有以下哪个方面(D)A、参数化设计B、全相关性C、单一数据库D、以特征为设计单位3.模具CAD/CAM系统中，CAPP是指（D）A、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计4.Pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是(A)A、计算机辅助设计/计算机辅助制造/计算机辅助分析B、计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C、计算机集成制造系统/计算机辅助制造/计算机辅助分析D、制造系统/企业资源计划/计算机管理5.在Pro/E中，建立三维实体零件档的扩展名为( D ) A、asm B、sec C、drw D、prt6.以下选项中，不属于Pro/E十大基本模块类型的是哪个？DA、零件B、组件C、制造D、特征7.要想从内存中清除当前文件，可以选择“文件”中哪个命令？BA、拭除——不显示B、拭除——当前C、删除——当前D、删除——不显示8.文件以（）开始的模板使用的是公制度量单位，文件以（）开始的模板使用的是英制度量单位。
