高压旋喷桩设计技术要求
高压旋喷桩设计说明
5、设备就位后必须平整，确保施工过程不发生倾斜和移动，机架和钻杆的垂直度偏差不大于1.0%，施工中采用吊锤观测钻杆的垂直度，如发现偏差过大，必须及时调整。
6、钻机桩位对中偏差不得大于20mm。
7、制备好的水泥浆不得有离析现象，停置时间不得超过2小时，若停置时间过长，不得使用。
8、严格按照试桩确定的旋喷参数控制钻杆的旋转和提升速度，喷射注浆前要检查高压设备和管路系统。施工过程中要采取措施防止喷嘴和管路被堵塞。
6、上述抽芯检验、单桩及复合地基承载试验必须在成桩龄期28d后进行。试验前需凿除桩顶0.5m软桩头。
四、其他
1、高压旋喷桩28天龄期的抗压强度平均值为1.7MPa。加固后U形槽基底复合地基容许承载力为140KPa。
2、高压旋喷桩加固完毕后，待桩身达到一定强度后方可施工U形槽基础，同时应保证U形槽施工完成后复合地基承载力达到设计值。
9、施工中如因地下障碍物等原因使钻杆无法钻进时应及时通知监理及设计人员，以便及时采取补桩措施。
10、应定期检查喷嘴的磨损情况，磨损过度的喷嘴应及时更换。
11、喷射注浆过程中应观察冒浆情况，冒浆量超过注浆量的20%或者完全不冒浆时应查明原因并采取相应的措施。
12、喷射注浆至设计顶面后，需待水泥浆从孔口返出后方可停止送浆。
2、每个作业点施工前必须先打不少于5根的工艺试验桩，以检验机具性能及施工工艺中的各项技术参数。其中包括浆液配比、旋喷参数泥浆，的水灰比宜为1~1.5。
4、高压喷射注浆时钻杆的旋转速度控制在10~20r/min，钻杆提升速度一般为100~250mm/min。
高压旋喷桩设计说明
高压旋喷桩设计说明
一、材料要求
高压旋喷桩技术标准和要求
技术标准和要求一、编制依据1.1上海市隧道工程轨道交通设计研究院设计的的施工招标图纸；1.2上海市隧道工程轨道交通设计研究院设计的围护结构施工招标图纸;1.3本工程地质勘察报告；1.4中铁十二局集团有限公司常州市轨道交通1号线一期工程TJ08标段投标文件；1.5《建筑工程施工质量验收统一标准》（GB50300—2013）;1。
6《建筑地基处理技术规范》（JGJ79-2012）；1.7《建筑地基基础工程施工质量验收规范》（GB50202-2002）.二、工程概况2.1建筑概况文化宫站为1号线与2号线的换乘站，采用“T"字换乘,位于常州市商业、金融中心的和平北路、延陵西路交叉口，1号线文化宫站位于和平北路下南北向设置,2号线文化宫站位于延陵西路下东西向设置，并在西北象限设1、2号线联络线。
1号线车站为14m岛式站台地下三层车站，车站净长316.135m，净宽21.3m，其中“刀把"部分长62.263m,标准段基坑开挖深度约24.66m，端头井段为26。
36m。
2号线车站为14m岛式站台地下两层车站，车站净长539。
0m，净宽21。
3m,标准段基坑开挖深度约17。
1m，端头井段为18。
8m。
两个车站同期实施。
1号线车站有效站台中心里程：右CK21+446.175，南端与盾构区间设计分界里程为：CK21+335.953,北端与盾构区间设计分界里程为：CK21+652.088。
根据现有施工场地条件，1号线和2号线车站均采用半铺盖法施工，施工顺序依次为施工换乘段、1号线车站盖板、1号线车站主体、2号线车站盖板，2号线车站主体、三角区联络线及车站附属。
两个车站两端端头井均为盾构掉头，且均预留了盾构接收条件。
本工程附属结构围护止水帷幕采用Φ850@600mm深层搅拌桩+Φ800＠950(900）mm钻孔灌注桩+Φ800双重管高压旋喷桩，联络通道（K0+59。
985～K0+255。
830）止水帷幕采用Φ900@1050mm钻孔灌注桩+Φ800@500mm（局部Φ600＠400mm)三重管高压旋喷桩,两站主体结构交界、两站与联络通道、附属结构交接处均采用Φ800@500mm三重管高压旋喷桩止水帷幕。
高压旋喷桩要求
.高压旋喷桩的施工要点1、施工准备（1）高压旋喷桩施工前应根据被加固土的性质及单桩承载力要求，确定水泥掺入量。
水泥掺入量一般在180～220Kg/m，不得低于180Kg/m。
（2）每个工点施工前必须先打不少于3根的工艺试验桩（位置选择在桥头密集段的边坡范围），以检验机具性能及施工工艺中的各项技术参数，其中包括最佳的灰浆稠度、工作压力、钻进和提升速度等。
一般情况下，水灰比可采用1：1；工作压力20～25MPa；提升速度应小于25cm/min，桩顶部1.0范围提升速度应小于20cm/min，转速应控制在20～25r/min。
（3）按照设计图表的要求进行施工放线、确定桩位，并对场地进行大致整平。
（4）旋喷机具运至现场后进行安装调试，待转速、压力及计量设备正常后就位。
（5）施工单位必须根据试桩得到的最佳灰浆稠度、工作压力、钻进及提升速度等技术参数，制定质量控制措施及施工组织设计（包括打桩顺序），上报监理工程师批准后方可开工。
2、施工工艺（单管旋喷法）（1）施工期间，施工单位必须按规定要求，设专人负责施工记录，随时做好关于旋喷时间、用浆量、冒浆情况、压力变化等的记录，如发现异常情况及时研究解决。
施工时应实行甲方代表、监理代表当日签证制度。
（2）水泥浆液应连续供应。
如发生断浆现象，必须复喷，复喷重叠长度必须大于1.0m。
（3）浆液拌和应均匀，不得有结块；浆液不得离析或停滞时间过长，超过2小时应停止使用。
（4）构造物基底桩顶高程应根据构造物的底高程确定，同时应考虑凿除50cm 桩头的影响。
（5）施工中旋喷桩废浆应予以充分利用，施工过程中可采用在相邻桩之间开挖一定深度的浆液存储沟（宽0.6～0.8米，深0.8～1.0米），待浆液凝固后形成具有一定强度的桩间横系梁，以增强各桩间共同作用，提高地基承..载能力。
施工中应控制冒浆量小于注浆量的20%，超过20%或完全不冒浆时应查明原因，采取相应措施。
（6）成桩28d后，可开始基槽开挖，凿除50cm软桩头。
高压旋喷桩技术要求

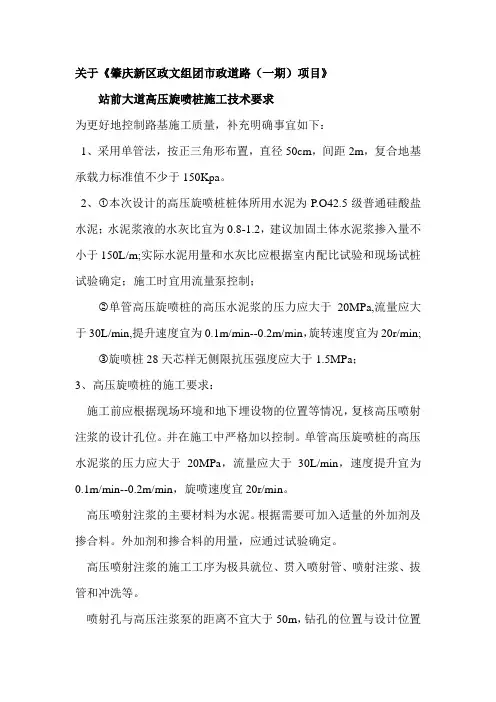

关于《肇庆新区政文组团市政道路（一期）项目》站前大道高压旋喷桩施工技术要求为更好地控制路基施工质量，补充明确事宜如下：1、采用单管法，按正三角形布置，直径50cm，间距2m，复合地基承载力标准值不少于150Kpa。
2、①本次设计的高压旋喷桩桩体所用水泥为P.O42.5级普通硅酸盐水泥；水泥浆液的水灰比宜为0.8-1.2，建议加固土体水泥浆掺入量不小于150L/m;实际水泥用量和水灰比应根据室内配比试验和现场试桩试验确定；施工时宜用流量泵控制；②单管高压旋喷桩的高压水泥浆的压力应大于20MPa,流量应大于30L/min,提升速度宜为0.1m/min--0.2m/min，旋转速度宜为20r/min;③旋喷桩28天芯样无侧限抗压强度应大于1.5MPa；3、高压旋喷桩的施工要求：施工前应根据现场环境和地下埋设物的位置等情况，复核高压喷射注浆的设计孔位。
并在施工中严格加以控制。
单管高压旋喷桩的高压水泥浆的压力应大于20MPa，流量应大于30L/min，速度提升宜为0.1m/min--0.2m/min，旋喷速度宜20r/min。
高压喷射注浆的主要材料为水泥。
根据需要可加入适量的外加剂及掺合料。
外加剂和掺合料的用量，应通过试验确定。
高压喷射注浆的施工工序为极具就位、贯入喷射管、喷射注浆、拔管和冲洗等。
喷射孔与高压注浆泵的距离不宜大于50m，钻孔的位置与设计位置的偏差不得大于50mm。
实际孔位、孔深和每个钻孔内的地下障碍物、洞穴、涌水、漏水及岩土工程勘察报告不符等情况均应详细记录。
当喷射注浆管贯入土中，喷嘴达到设计标高时，即可喷射注浆。
在喷射注浆参数达到规定值后，随即分别按旋喷、定喷或摆喷的工艺要求，提升喷射管，由下而上喷射注浆。
喷射管分段提升的搭接长度不得小于100mm。
对需要局部扩大加固范围或提高强度的部位，可采用复喷措施。
在高压喷射注浆过程中出现压力骤然下降、上升或冒浆异常时，应查明原因并及时采取措施。
高压喷射注浆完毕，应迅速拔出喷射管。

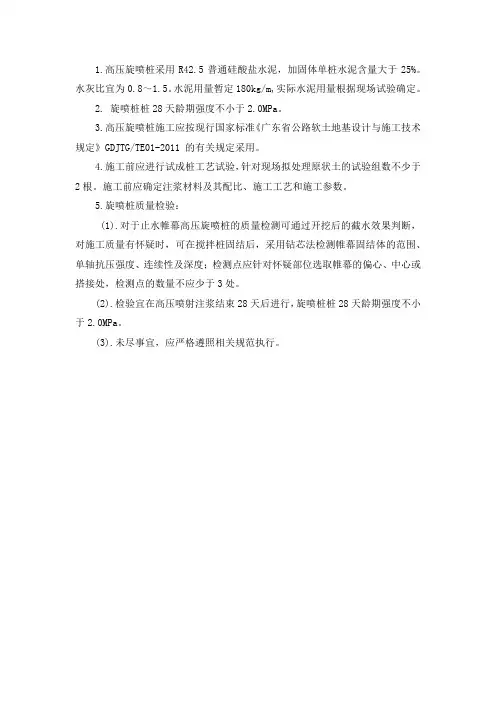

高压旋喷桩施工设计说明
1.高压旋喷桩采用R4
2.5普通硅酸盐水泥，加固体单桩水泥含量大于25%。
水灰比宜为0.8～1.5。
水泥用量暂定180kg/m,实际水泥用量根据现场试验确定。
2. 旋喷桩桩28天龄期强度不小于2.0MPa。
3.高压旋喷桩施工应按现行国家标准《广东省公路软土地基设计与施工技术规定》GDJTG/TE01-2011 的有关规定采用。
4.施工前应进行试成桩工艺试验，针对现场拟处理原状土的试验组数不少于2根。
施工前应确定注浆材料及其配比、施工工艺和施工参数。
5.旋喷桩质量检验：
(1).对于止水帷幕高压旋喷桩的质量检测可通过开挖后的截水效果判断，对施工质量有怀疑时，可在搅拌桩固结后，采用钻芯法检测帷幕固结体的范围、单轴抗压强度、连续性及深度；检测点应针对怀疑部位选取帷幕的偏心、中心或搭接处，检测点的数量不应少于3处。
(2).检验宜在高压喷射注浆结束28天后进行，旋喷桩桩28天龄期强度不小于2.0MPa。
(3).未尽事宜，应严格遵照相关规范执行。
高压旋喷桩技术标准和要求

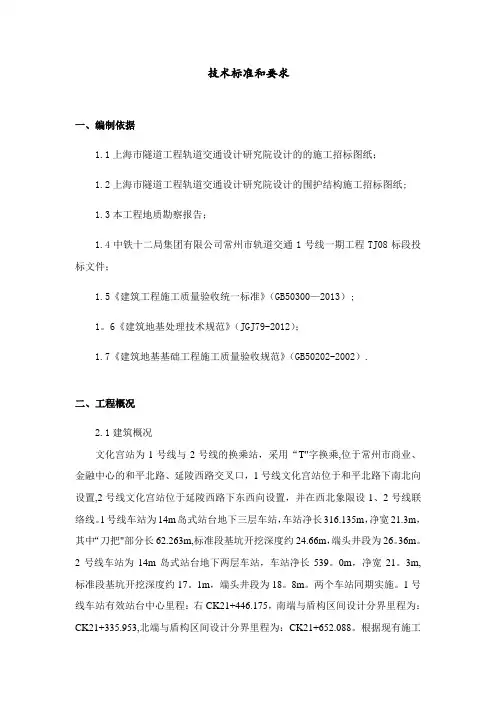

技术标准和要求一、编制依据1.1上海市隧道工程轨道交通设计研究院设计的的施工招标图纸；1.2上海市隧道工程轨道交通设计研究院设计的围护结构施工招标图纸；1.3本工程地质勘察报告；1.4中铁十二局集团有限公司常州市轨道交通1号线一期工程TJ08标段投标文件；1.5《建筑工程施工质量验收统一标准》(GB50300-2013)；1.6《建筑地基处理技术规范》（JGJ79-2012）；1.7《建筑地基基础工程施工质量验收规范》（GB50202-2002）。
二、工程概况2.1建筑概况文化宫站为1号线与2号线的换乘站，采用“T”字换乘，位于常州市商业、金融中心的和平北路、延陵西路交叉口，1号线文化宫站位于和平北路下南北向设置，2号线文化宫站位于延陵西路下东西向设置，并在西北象限设1、2号线联络线。
1号线车站为14m岛式站台地下三层车站，车站净长316.135m，净宽21.3m，其中“刀把”部分长62.263m，标准段基坑开挖深度约24.66m，端头井段为26.36m。
2号线车站为14m岛式站台地下两层车站，车站净长539.0m，净宽21.3m，标准段基坑开挖深度约17.1m，端头井段为18.8m。
两个车站同期实施。
1号线车站有效站台中心里程：右CK21+446.175，南端与盾构区间设计分界里程为：CK21+335.953，北端与盾构区间设计分界里程为：CK21+652.088。
根据现有施工场地条件，1号线和2号线车站均采用半铺盖法施工，施工顺序依次为施工换乘段、1号线车站盖板、1号线车站主体、2号线车站盖板，2号线车站主体、三角区联络线及车站附属。
两个车站两端端头井均为盾构掉头，且均预留了盾构接收条件。
本工程附属结构围护止水帷幕采用Φ850@600mm深层搅拌桩+Φ800@950（900）mm钻孔灌注桩+Φ800双重管高压旋喷桩，联络通道（K0+59.985～K0+255.830）止水帷幕采用Φ900@1050mm钻孔灌注桩+Φ800@500mm（局部Φ600@400mm）三重管高压旋喷桩，两站主体结构交界、两站与联络通道、附属结构交接处均采用Φ800@500mm三重管高压旋喷桩止水帷幕。
高压旋喷桩技术规范
高压旋喷桩技术规范高压旋喷桩,就是以高压旋转得喷嘴将水泥浆喷入土层与土体混合,形成连续搭接得水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境,成本较高，对于特殊得不能使喷出浆液凝固得土质不宜采用。
1、适用范围(１) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土与碎石土等地基。
（2) 当土中含有较多得大粒径块石、坚硬黏性土、含大量植物根茎或有过多得有机质时，对淤泥与泥炭土以及已有建筑物得湿陷性黄土地基得加固，应根据现场试验结果确定其适用程度．应通过高压喷射注浆试验确定其适用性与技术参数。
（３）高压喷射注浆法,对基岩与碎石土中得卵石、块石、漂石呈骨架结构得地层,地下水流速过大与已涌水得地基工程,地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑与新建建筑得地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程得土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
２、基本规定(1) 高压喷射注浆地基工程得设计与施工,应因地制宜,综合考虑地基类型与性质、地下水条件、上部结构形式、荷载大小,场地环境、施工设备性能等因素,做到技术先进，经济合理,确保工程质量。
(2) 高压喷射注浆法得注浆形式分旋喷注浆、摆喷注浆与定喷注浆等3种类别。
根据工程需要与机具设备条件,可分别采用单管法、二管法与三管法,加固体形状可分为圆柱状、扇形块状、壁状与板状。
（3) 高压喷射注浆定喷适用于粒径不大于2０ｍm得松散地层,摆喷适用于粒径不大于６０mm得松散地层，大角度摆喷适用于粒径不大于１00mm得松散地层，旋喷适用于卵砾石地层及基岩残坡积层.（４) 在制定高压喷射注浆方案时,应掌握场地得工程地质、水文地质与建筑结构设计资料等.对既有建筑尚应搜集有关得历史与现状等资料、邻近建筑与地下埋设物等资料.（5）高压喷射注浆方案确定后,应结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。
高压的旋喷桩技术要求规范
高压旋喷桩技术规范高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
1. 适用范围(1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定(1) 高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。
根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3) 高压喷射注浆定喷适用于粒径不大于20mm的松散地层，摆喷适用于粒径不大于60mm的松散地层，大角度摆喷适用于粒径不大于100mm的松散地层，旋喷适用于卵砾石地层及基岩残坡积层。
(4) 在制定高压喷射注浆方案时，应掌握场地的工程地质、水文地质和建筑结构设计资料等。
对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。
