交流电线径选择

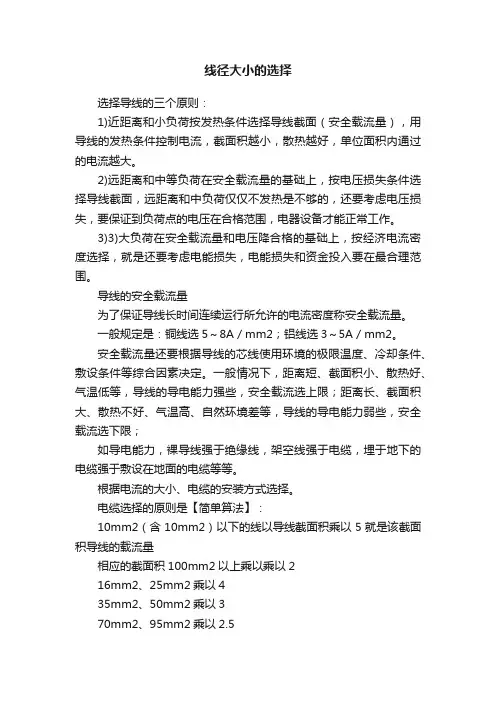

线径大小的选择
线径大小的选择选择导线的三个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3)3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
根据电流的大小、电缆的安装方式选择。
电缆选择的原则是【简单算法】：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2.5如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十）高温场所使用乘以系数0.9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推如何根据电机大小选择电缆线径?如何根据电机大小选择电缆线径?常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流线径对照表
普通合格产品1平方毫米的铜线可以承载6-8安培的电流，一般不超过6安培更为安全。
在日常生活中，许多电源线为2.5mm2。
这意味着该线的垂直横截面为2.5平方毫米。
通常可以承受15安培，乘以220 V的电压，即可以连接到3.3 kW。
GB 4706.1-1992 / 1998中规定的电线的负载电流值。
扩展数据1.当导体中存在交流电或交流电磁场时，导体内部的电流分布不均匀，即电流集中在导体表面的薄层上，并且离导体表面越近。
2.电流密度越高，导体内部的实际电流越小。
结果，导体的电阻增加，并且损耗功率也增加。
3.两条线的直径不同，载流量也不同，可能会因负载需求大而导致大电流，从而烧毁连接在一起的点。
工作温度为30℃，长时间90％负载下的载流量如下：1.5毫米2-18a2.5mm2-26a4平方毫米-38 A6平方毫米-47A10平方毫米-66A16平方毫米-92a25mm2-120a15035毫米不同线径（小于1毫米）的铜线的载流量表s = I / J，j = I / s，I = JS，s =截面积，j =电流密度，I =电流互感器：J = 2.5，传输线：J = 5以上铜线在不同温度下的直径以及它可以承受的最大电流表2008-04-28 06:22 p.m.铜线安全载流量的计算方法如下：2.5mm2铜电源线的安全载流量–28a。
4mm2铜电源线的安全载流量–35A。
6平方毫米铜电源线的安全载流量–48A。
10平方毫米铜电源线的安全载流量–65A。
安全载流量–16mm2铜电源线为91A。
25平方毫米铜电源线的安全载流量–120a。
如果是铝线，则线径应为铜线的1.5-2倍。
1. 10p空调，您想问他多少电流或多少电源线。
2. 10p空调是一台或三台，是一台机器10p或多台机器10p。
第一个：根据当前的空调能效比，一个10p空调（三项）的功率约为8〜9kw，其额定电流约为14a。
通常，建议使用10mm2电缆，但可以使用6mm2国家标准电线。
趋肤效应与线经选择
趋肤效应与变压器线径选择
1. 趋肤效应
当导线通过交流电时，因导线的内部和边缘部分所交链的磁通量不同，致使导线表面上的电流产生不均匀分布，相当于导线有效截面减少，这种现象称为趋肤效应。
开关变压器工作频率一般在20kHz 以上，随着元器件的改善，工作频率的提高，趋肤效应影响越大。
因此，在设计绕组选择电流密度和线径时必须考虑趋肤效应引起的有效截面的减小。
导线通有高频交变电流时，有效截面的减少可以用穿透深度来表示。
穿透深度的意义是：由于趋肤效应，交变电流沿导线表面开始能达到的径向深度，计算公式为
Δ=102
⨯⨯⨯ωγμ-3 Δ——穿透深度（mm ）
ω——角频率，ω=2πf （rad/s ）
μ——导线磁导率（H/m ）
γ——导线的导电率（S/m ）
式中μ=4π×10-7 H/m ；γ=58×10-6 S/m 。
2. 导线选择原则
在选用开关电源变压器初、次级绕组线径时，应遵循导线直径小于两倍穿透深度的原则。
当导线要求的线径大于由穿透深度决定的最大有效直径时，应采用小直径的导线并绕或采用多股导线。
大电流绕组最好能采用宽而薄的扁铜带，铜带厚度应小于穿透深度的两倍。
3.电源常用频率的穿透深度。

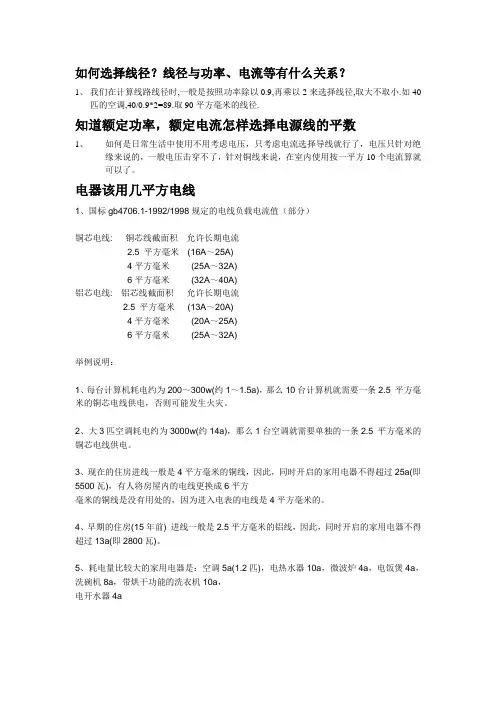

如何选择线径
如何选择线径？线径与功率、电流等有什么关系？1、我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方毫米的线径.知道额定功率，额定电流怎样选择电源线的平数1、如何是日常生活中使用不用考虑电压，只考虑电流选择导线就行了，电压只针对绝缘来说的，一般电压击穿不了，针对铜线来说，在室内使用按一平方10个电流算就可以了。
电器该用几平方电线1、国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线: 铜芯线截面积允许长期电流2.5 平方毫米(16A～25A)4平方毫米(25A～32A)6平方毫米(32A～40A)铝芯电线: 铝芯线截面积允许长期电流2.5 平方毫米(13A～20A)4平方毫米(20A～25A)6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
国标允许的长期电流4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的,2,5平方的铜线允许使用的最大功率是:5500w. 4平方的8000w,6平方9000w没问题的。
如何根据功率选择线径
如何根据功率选择线径

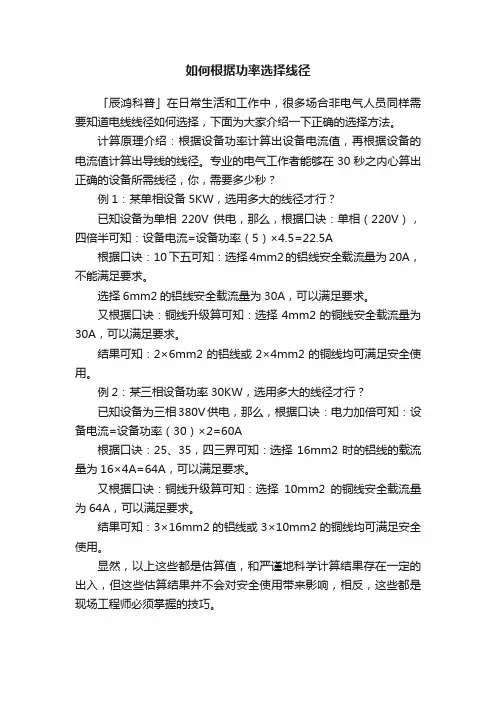

「辰鸿科普」在日常生活和工作中，很多场合非电气人员同样需要知道电线线径如何选择，下面为大家介绍一下正确的选择方法。
计算原理介绍：根据设备功率计算出设备电流值，再根据设备的电流值计算出导线的线径。
专业的电气工作者能够在30秒之内心算出正确的设备所需线径，你，需要多少秒？
例1：某单相设备5KW，选用多大的线径才行？
已知设备为单相220V供电，那么，根据口诀：单相（220V），四倍半可知：设备电流=设备功率（5）×4.5=22.5A
根据口诀：10下五可知：选择4mm2的铝线安全载流量为20A，不能满足要求。
选择6mm2的铝线安全载流量为30A，可以满足要求。
又根据口诀：铜线升级算可知：选择4mm2的铜线安全载流量为30A，可以满足要求。
结果可知：2×6mm2的铝线或2×4mm2的铜线均可满足安全使用。
例2：某三相设备功率30KW，选用多大的线径才行？
已知设备为三相380V供电，那么，根据口诀：电力加倍可知：设备电流=设备功率（30）×2=60A
根据口诀：25、35，四三界可知：选择16mm2时的铝线的载流量为16×4A=64A，可以满足要求。
又根据口诀：铜线升级算可知：选择10mm2的铜线安全载流量为64A，可以满足要求。
结果可知：3×16mm2的铝线或3×10mm2的铜线均可满足安全使用。
显然，以上这些都是估算值，和严谨地科学计算结果存在一定的出入，但这些估算结果并不会对安全使用带来影响，相反，这些都是现场工程师必须掌握的技巧。

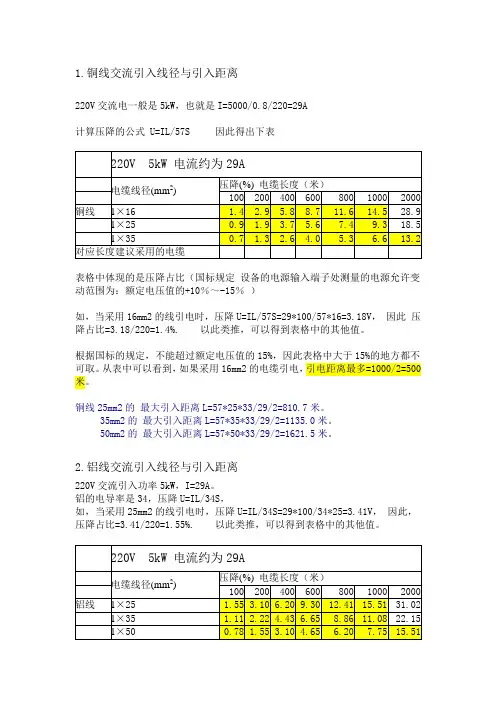

交流压降与线径关系
1.铜线交流引入线径与引入距离220V交流电一般是5kW，也就是I=5000/0.8/220=29A计算压降的公式 U=IL/57S 因此得出下表表格中体现的是压降占比（国标规定设备的电源输入端子处测量的电源允许变动范围为：额定电压值的+10％～-15％）如，当采用16mm2的线引电时，压降U=IL/57S=29*100/57*16=3.18V，因此压降占比=3.18/220=1.4%. 以此类推，可以得到表格中的其他值。
根据国标的规定，不能超过额定电压值的15%，因此表格中大于15%的地方都不可取。
从表中可以看到，如果采用16mm2的电缆引电，引电距离最多=1000/2=500米。
铜线25mm2的最大引入距离L=57*25*33/29/2=810.7米。
35mm2的最大引入距离L=57*35*33/29/2=1135.0米。
50mm2的最大引入距离L=57*50*33/29/2=1621.5米。
2.铝线交流引入线径与引入距离220V交流引入功率5kW，I=29A。
铝的电导率是34，压降U=IL/34S，如，当采用25mm2的线引电时，压降U=IL/34S=29*100/34*25=3.41V，因此，压降占比=3.41/220=1.55%. 以此类推，可以得到表格中的其他值。
根据国标的规定，交流引入的压降不能超过额定电压值的15%，220V*15%=33V铝线25mm2的最大引入距离L=34*25*33/29/2=483.6米。
35mm2的最大引入距离L=34*35*33/29/2=677.0米。
50mm2的最大引入距离L=34*50*33/29/2=967.2米。
70mm2的最大引入距离L=34*70*33/29/2=1354.1米。
线径大小的选择
选择导线的三个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3)3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
根据电流的大小、电缆的安装方式选择。
电缆选择的原则是【简单算法】：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2.5如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十）高温场所使用乘以系数0.9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推如何根据电机大小选择电缆线径?如何根据电机大小选择电缆线径?常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电线线径的截面积选择
电线的线径截面积选择交流电力线指的是配电工程中的低压电力线。
一般选择的依据有以下四种： 1) 按机械强度允许的导线最小截面选择 2) 按允许温升来选择 3) 按经济电流密度选择 4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。
因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕 2：电源线面积S＝I/2.5（mm2）对于380V三相交流电 1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2） 3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
