一级建造师通信与广电精讲讲义之SDH设备构成及功能

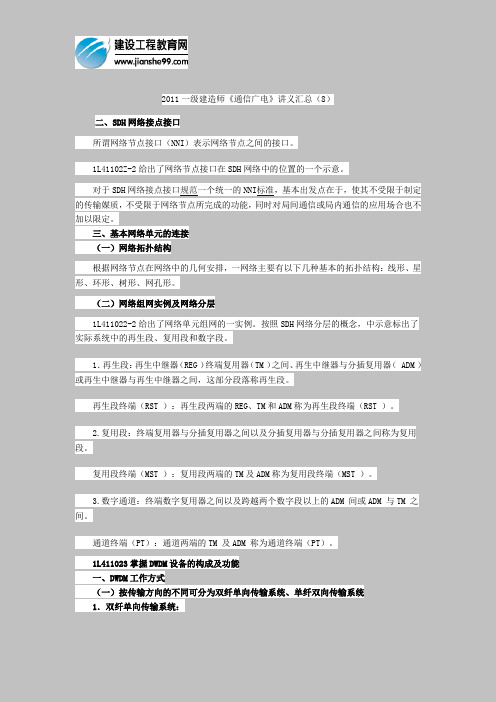

2011一级建造师《通信广电》讲义汇总(8)
2011一级建造师《通信广电》讲义汇总（8）二、SDH网络接点接口所谓网络节点接口（NNI）表示网络节点之间的接口。
1L41102Z-2给出了网络节点接口在SDH网络中的位置的一个示意。
对于SDH网络接点接口规范一个统一的NNI标准，基本出发点在于，使其不受限于制定的传输媒质，不受限于网络节点所完成的功能，同时对局间通信或局内通信的应用场合也不加以限定。
三、基本网络单元的连接（一）网络拓扑结构根据网络节点在网络中的几何安排，一网络主要有以下几种基本的拓扑结构：线形、星形、环形、树形、网孔形。
（二）网络组网实例及网络分层1L411022-2给出了网络单元组网的一实例。
按照SDH网络分层的概念，中示意标出了实际系统中的再生段、复用段和数字段。
1．再生段：再生中继器（REG ）终端复用器（TM ）之间、再生中继器与分插复用器（ ADM ）或再生中继器与再生中继器之间，这部分段落称再生段。
再生段终端（RST ）：再生段两端的REG、TM和ADM称为再生段终端（RST ）。
2.复用段：终端复用器与分插复用器之间以及分插复用器与分插复用器之间称为复用段。
复用段终端（MST ）：复用段两端的TM及ADM称为复用段终端（MST ）。
3.数字通道：终端数字复用器之间以及跨越两个数字段以上的ADM 间或ADM 与TM 之间。
通道终端（PT）：通道两端的TM 及ADM 称为通道终端（PT）。
1L411023掌握DWDM设备的构成及功能一、DWDM工作方式（一）按传输方向的不同可分为双纤单向传输系统、单纤双向传输系统1．双纤单向传输系统：如1L411023-1所示，在双纤单向传输系统中，单向DWDM是指所有光通道同时在一根光纤上沿同一方向传送，在发送端将载有各种信息的具有不同波长的已调光信号λ1，入2…λn通过光复用器组合在一起，并在一根光纤中单向传输，由于各信号是通过不同的光波长携带的，所以彼此之间不会混淆。
在接收端通过光解复用器将不同光波长信号分开，完成多路光信号传输的任务。
sdh光传输设备的结构和功能
sdh光传输设备的结构和功能一、硬件结构SDH光传输设备是一种复杂的通信设备，其硬件结构主要包括以下几个模块：1.光发送和接收模块：负责光电信号的转换，包括发送端将电信号转换为光信号，接收端将光信号转换为电信号。
2.调制解调模块：负责信号的调制和解调，将低频的信号调制到高频的载波上，以便传输。
3.数据处理模块：负责数据的处理，包括数据的缓存、转发、路由等。
4.接口模块：负责设备与外部设备的连接，包括光纤接口、电接口等。
二、主要功能SDH光传输设备的主要功能包括：1.传输容量大：SDH光传输设备采用了高速的光纤传输技术，可以提供大容量的传输带宽。
2.传输距离远：SDH光传输设备采用了长距离的光纤传输技术，可以提供较远的传输距离。
3.可靠性高：SDH光传输设备采用了多种保护机制，可以保证传输的可靠性。
4.灵活性高：SDH光传输设备可以灵活地支持多种业务，包括语音、数据、视频等。
5.可扩展性强：SDH光传输设备可以方便地进行扩容和升级。
三、其他功能特性SDH光传输设备还具有以下功能特性：1.多业务支持：SDH光传输设备可以同时支持多种业务，如语音、数据、视频等，可以灵活地满足不同的业务需求。
2.QoS保障：SDH光传输设备可以提供高质量的服务，通过不同的优先级队列来保证不同业务的质量。
3.安全可靠：SDH光传输设备具有较高的安全可靠性，可以保护数据的安全。
4.可管理性：SDH光传输设备提供了完善的管理功能，包括配置管理、故障管理、性能管理等，方便用户进行设备的维护和管理。
5.节能环保：SDH光传输设备采用了高效的能源利用技术，可以降低能源消耗，同时符合环保要求。
sdh的基本组成
sdh的基本组成SDH（Synchronous Digital Hierarchy）是一种同步数字传输技术，它是一种高效可靠的光纤通信技术。
SDH的基本组成主要包括传输设备、光纤、光纤接头、光纤连接器等。
传输设备是SDH系统的核心组成部分，它负责将信号转换为光信号，并进行数字化处理。
传输设备通常包括光发射器、光接收器、时钟恢复器、光电转换器等。
光发射器将电信号转换为光信号，光接收器将光信号转换为电信号，时钟恢复器用于恢复传输过程中的时钟信号，光电转换器则用于光信号和电信号之间的转换。
光纤是SDH系统中的传输介质，它具有高带宽、低损耗、抗干扰等优点。
光纤的传输速率高，能够满足大量数据的传输需求。
光纤还具有抗干扰能力强的特点，能够有效地抵御外界干扰信号对传输质量的影响。
此外，光纤还具有较长的传输距离，能够满足不同地理环境下的通信需求。
光纤接头是连接光纤之间的重要组成部分，它主要负责将光信号从一根光纤传输到另一根光纤。
光纤接头通常由光纤连接器和适配器组成。
光纤连接器是将光纤连接到设备的接口，它能够保证光信号的传输质量。
适配器则用于连接不同类型的光纤连接器，以实现光纤之间的连接。
除了以上的基本组成部分，SDH系统还包括其他辅助设备，如时钟源、时钟分配设备等。
时钟源负责提供系统所需的时钟信号，保证传输过程中的同步性。
时钟分配设备用于将时钟信号分发到各个传输设备，以保证整个系统的同步性。
SDH的基本组成包括传输设备、光纤、光纤接头以及其他辅助设备。
这些组成部分共同协作，实现高效可靠的数字传输。
SDH技术在现代通信领域中得到广泛应用，为人们的通信提供了便利和高质量的保障。
SDH传输设备简介讲义
S D H
基 站 BTS
S D H
面板指示灯说明：
基站传输设备简介
传输设备介绍之三： GF622-06A
SDH传输设备简介
设备面板介绍
SDH传输设备简介
单盘介绍：
Bit1 为数据高位，Bit8 为数据低位。 K1:都为ON(0) K2: 地址开关1， 2进制字节数据表示。 K3: 地址开关2， 2进制字节数据表示。
SDH传输设备简介
1.1 设备技术特点
• 电源和功耗 三种电源模块可供选择：-48V直流、 +24V直流和220V交流。（电源模块可以直 接拆卸更换而无需打开机壳。）具备直流 电源1+1保护、直流工作电压（过压、欠压） 保护和反接保护。典型配置下设备功耗小 于50W。
SDH传输设备简介
1.2 整机结构图 设备外形尺寸为440mm（宽）×357.5mm（深） ×88mm（高）
SDH传输设备简介
1.4 后面板图 后面板接口有：MBUS口、MON口、CTR口、ALM口、 E2-OHA口、F1-OHA口均位于设备的后面板，设备的外 时钟接口CKUI/O，也位于设备后面板 。
SDH传输设备简介
2.1 S155系统盘 155M系统盘在网管上要配置两块盘，分别为：SMU 和S155 。
在S155系统盘中有3个8位拨号开关K3、K4、K5， 如果使用开关设置，则32位的IP地址的高16位固定为 10.18.X.Y；低16位X和Y由K4和K5来确定，其中高2位固 定为“0”。同时，K3可用于设置缺省工作模式，当工程开 通设备无网管时，可以使用缺省配置。（注：拨ON表示 “0”，拨OFF表示“1”。） 具体见下面说明。
S I F 4
S I F 5
P W R R
SDH设备的逻辑组成
SDH设备的逻辑组成一、SDH网络的常见网元SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。
1、TM——终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件；它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号；有一个交叉的功能，对于华为设备，TM的线路端口（光口）一般以西向端口默认表示的。
2、ADM——分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，是SDH网上使用最多、最重要的一种网元，它是一个三端口的器件。
ADM有两个线路端口和一个支路端口。
两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为西（W）向、东向（E）两个线路端口。
ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。
还可将东/西向线路侧的STM-N信号进行交叉连接；ADM是SDH最重要的一种网元，通过它可等效成其它网元，即能完成其它网元的功能，例如：一个ADM可等效成两个TM。
3、REG——再生中继器光传输网的再生中继器有两种，一种是纯光的再生中继器，主要进行光功率放大以延长光传输距离；另一种是用于脉冲再生整形的电再生中继器，主要通过光/电变换、电信号抽样、判决、再生整形、电/光变换，以达到不积累线路噪声，保证线路上传送信号波形的完好性。
此处讲的是后一种再生中继器，REG是双端口器件，只有两个线路端口——W、E。
REG与ADM相比仅少了支路端口，所以ADM若本地不上/下话路（支路不上/下信号）时完全可以等效一个REG。
真正的REG只需处理STM-N帧中的RSOH，且不需要交叉连接功能（w—e直通即可），而ADM和TM 因为要完成将低速支路信号分/插到STM-N中，所以不仅要处理RSOH，而且还要处理MSOH；另外ADM和TM都具有交叉复用能力（有交叉连接功能）。
一级建造师《通信与广电》精选复习资料1
一级建造师《通信与广电》精选复习资料1光传输系统需掌握的考点：掌握光通信系统的构成掌握SDH设备的构成及功能掌握DWDM设备的构成及功能掌握光通信系统的构成光通信系统通常指光纤传输通信系统,是目前通信系统中最常用的传输系统.掌握光纤传输系统的基本原理是了解光通信的窗口.一、光纤通信系统1. 光纤通信是以光波作为载频,以光导纤维(简称光纤)作为传输媒介,遵循相应的技术体制的一种通信方式.最基本的光纤通信系统是由光发射机,光纤线路(光缆和光中继器)和光接受机组成.图1L411021-1是光纤通信系统组成示意图。
光传输设备主要包括：光发送机、光接收机、光中继器。
1)光发送机：光发送机的作用是将数字设备的电信号进行电/光转换，调节并处理成为满足一定条件的光信号后送入光纤中传输。
光发送机的组成如图1L411021-2。
图1L411021-2是光发送机组成框图。
光源是光发送机的关键器件，它产生光纤通信系统所需要的载波;输入接口在电/光之间解决阻抗、功率及电位的匹配问题;线路编码包括码型转换和编码;调制电路将电信号转变为调制电流，以便实现对光源输出功率的调节。
光纤通信系统通常采用数字编码,强度调制,直接检波方式. 调制方式强度调制就是在发送端用电信号通过调制器控制光源的发光强度，使光强度随信号电流线性变化。
光强度是指单位面积上的光功率。
直接检波是指在接收端用光电检测器直接检测光的有无，再转化为电信号。
光纤作为传输媒介，以最小的衰减和波形畸变将光信号从发送端传输到接收端。
为了保证通信质量，信号经过一定距离的衰减后，进入光中继器，将已衰落的光信号脉冲进行补偿和再生。
2)光接收机：光接收机的作用是把经过光纤传输后，脉冲幅度被衰减、宽度被展宽的弱光信号转变为电信号，并放大、再生恢复出原来的信号。
图1L411021-3是光接收机组成框图。
3)光中继器：光中继器的作用是将通信线路中传输一定距离后衰弱、变形的光信号恢复再生，以便继续传输。
2011一级建造师《通信广电》讲义汇总(4)
2011一级建造师《通信广电》讲义汇总（4）三、SDH传送网（一）特点SDH传送网是一种以同步时分复用和光纤技术为核心的传送网结构，它由分插复用、交叉连接、信号再生放大等网元设备组成，具有容量大、对承载信号语义透明以及在通道层上实现保护和路由的功能。
1. SDH是一个独立于各类业务网的业务公共传送平台，具有强大的网络管理功能。
2. SDH采用同步复用和灵活的复用映射结构；有全球统一的网络节点接口，使得不同厂商设备间信号的互通、信号的复用、交叉链接和交换过程得到简化。
3. SDH主要有如下优点：标准统一的光接口；强大的网管功能。
（二）帧结构SDH帧结构是实现SDH网络功能的基础，便于实现支路信号的同步复用、交叉连接和SDH 层的交换，同时使支路信号在一帧内的分布是均匀的、有规则的和可控的，以利于其上、下电路。
1. SDH帧结构以125μs为帧同步周期，并采用了字节间插、指针、虚容器等关键技术。
SDH系统中的基本传输速率是STM-1，其他高阶信号速率均由STM-1的整数倍构造而成。
2．每个STM帧由段开销（SOH）、管理单元指针（AU-PTR）和STM净负荷三部分组成。
四、光传送网（一）光传送网（OTN）特点光传送网（OTN）是一种以DWDM与光通道技术为核心的新型传送网结构，它由光分插复用、光交叉连接、光放大等网元设备组成，具有超大容量、一对承载信号语义透明及在光层面上实现保护和路由的功能。
1. DWDM技术可以不断提高现有光纤的复用度，在最大限度利用现有设施的基础上，满足用户对带宽持续增长的需求；DWDM技术独立于具体的业务，同一根光纤的不同波长上接口速率和数据格式相互独立，可以在一个OTN（光传送网）上支持多种业务。
2. OTN可以保持与现有SDH网络的兼容性；SDH系统只能管理一根光纤中的单波长传输，而OTN系统既能管理单波长，也能管理每根光纤中的所有波长；随着光纤的容量越来越大，采用基于光层的故障恢复比电层更快、更经济。
东学教育2013一级建造师《通信与广电》练习试题及答案(2)
1L 掌握SDH设备的构成及功能一、单项选择题。
1.在SDH保护网结构中，( )是系统中必不可少的网元节点，利用它的时隙保护功能，可以使得电路的安全可靠性大为提高。
A.终端复用器(TM)B.分插复用器(ADM)C.再生中继器(REG)D.同步数字交叉连接设备(SDXC)2.在SDH传输网中，用于延长通信距离功能的基本网络单元是( )。
A.终端复用器(TM)B.分插复用器(ADM)C.再生中继器(REG)D.同步数字交叉连接设备(SDXC)3.在通信网的网络拓扑结构中，不适合提供双向通信业务是( )。
A.线形B.树形C.环形D.网孔形4.在SDH网中，( )结构中各节点主要采用DXC，一般用于业务量很大的一级长途干线。
A.星形B.树形C.环形D.网孔形5.在SDH网中，分插复用器与分插复用器之间段落属于( )。
A.再生段B.复用段C.数字段D.数字通道6.在SDH网中，跨越两个以上的ADM间或ADM与TM之间段落属于( )。
A.再生段B.复用段C.数字段D.数字通道7.与交换机或终端设备相连的两个数字配线架(或其等效设备)间用来传送一种规定速率的数字信号的全部装置便构成一个( )。
A.再生段B.复用段C.数字段D.数字通道二、多项选择题。
1.在SDH传输网中，具有复用、解复用功能的基本网络单元有( )。
A.终端复用器(TM)B.分插复用器(ADM)C.再生中继器(REG)D.同步数字交叉连接设备(SDXC)E.光放大器2.在SDH传输网中，具有交叉连接功能的基本网络单元有( )。
A.终端复用器(TM)B.分插复用器(ADM)C.再生中继器(REG)D.同步数字交叉连接设备(SDXC)E.光放大器3.下图中，两节点之间称为复用段的有( )。
A.1-2B.1-3C.1-4D.2-3E.3-41L 掌握DWDM设备的构成及功能一、单项选择题。
1.在DWDM系统中，将不同波长的光信号耦合在一起传送到一根光纤里的网元是( )。
杨鹏 一级建造师 通信与广电工程管理与实务 精讲通关 1L410000(06)DWDM设备的构成及功能和PIN特点及应用
管理平面执行传送平面、控制平面以及整个系统的管理功能，同时提供这些平面之间的
协同操作
考点 PTN 特点及应用 ★
4. PTN 的关键技术
1）通用分组交叉技术：
2）可扩展性技术
2069910086 3）运营管理和维护技术
4）多种业务承载和接入 5）网络级生存性技术 考点 PTN 特点及应用 ★ PTN 利用传送平面的 OAM 机制，为选定的工作实体预留了保护路由和带宽，不需要控制 平面的参与就可以提供小于 50ms 的保护，主要包括线性保护和环网保护。 线性保护倒换包括 1+1、1：1 和 1：N 方式，支持单向、双向、返回和非返回倒换模式。 环网保护支持的转向和环回机制，类似于 SDH 复用段其享保护环，在环上建立保护和工作路
天馈线系统建设投资。
精 考点 PTN 特点及应用 ★
【2014】关于通信网络同步的说法正确的是（
）
新 A. PTN 可实现高质量的网络同步，从而解决 3G 基站间存在的时间同步问题
最 B. SDH 系统同步的过程和传送基准信号的过程是相互独立的
C. CDMA2000 支持异步和同步的基站运行方式，减少了对 GPS 系统的依赖性
考点 DWDM 设备的构成及功能 ★★ P17-19 近三年的考情
年份
2014
2015
2016
题型
选择题
选择题
选择题
分值
0
0
0
考点 DWDM 设备的构成及功能 ★★
1. DWDM 工作方式
（一）按传输方向的不同可分为双纤单向传输系统、单纤双向传输系统
（二）从系统的兼容性方面考虑可分为集成式系统、开放式系统
径。 考点 PTN 特点及应用 ★ 6）QoS 保证技术
sdh光传输设备
SDH光传输设备SDH（同步数字层次）光传输设备是一种在光纤通信系统中常用的传输设备，用于实现数字信号的传输和复用。
SDH技术是一种结构化的数字传输技术，可提供高效的光纤传输能力，并确保数据的同步性和可靠性。
SDH光传输设备的基本功能SDH光传输设备主要具有以下基本功能： 1. 时隙复用：将低速信号通过时分多路技术（TDM）复用到高速信号中，实现多路信号的传输。
2. 交叉连接：在不同的传输通道之间建立交叉连接，实现数据的灵活路由和切换。
3. 管理功能：对网络的配置、监控、故障处理等实现管理，提高网络运行的效率和可靠性。
4. 保护和恢复：采用冗余传输通道和信号监测，确保网络在遇到故障时能够迅速进行保护和恢复。
SDH光传输设备的组成部分SDH光传输设备由多个核心部件组成，包括： 1. 光纤传输单元（OTU）：负责将光信号转化为电信号，并进行时分多路复用。
2. 交叉连接单元（CCU）：实现交叉连接功能，对传输流量进行调度和管理。
3. 管理单元（MU）：负责网络管理和性能监测，支持远程配置和监控。
4. 时钟和同步单元：确保各个设备之间的时钟同步和信号同步，保证网络的稳定性。
SDH光传输设备的优势SDH光传输设备相比传统的PDH（分级数字层次）技术具有以下优势： 1. 高可靠性：支持故障保护和恢复机制，提高网络的稳定性和可靠性。
2. 灵活性：支持灵活的交叉连接和配置，适应不同数据流量的需求。
3. 高性能：具有较高的数据传输速率和处理能力，支持大规模数据传输。
4. 管理便捷：集成了强大的网络管理功能，可实现远程配置和监控，简化运维工作。
结语SDH光传输设备作为一种先进的数字传输技术，已经在光纤通信系统中得到广泛应用。
它不仅提供了高效的数据传输能力，还具备了高可靠性、灵活性和管理便捷的优势。
随着通信技术的不断发展，SDH技术将继续发挥重要作用，推动光纤通信系统的进一步升级和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级建造师通信与广电精讲讲义之SDH设备构成及功能
1L411022掌握SDH设备的构成及功能
需掌握：
一、SDH的基本网络单元
二、SDH网络接点接口
三、基本网络单元的连接
SDH传输网是由一些基本的SDH网络单元（NE）和网络节点接口（NNI)组成，通过光纤线路或微波设备等连接进行同步信息传输、复用、分插和交叉连接的网络。
SDH传输网具有全世界统一的网络节点接口从而简化了信号的互通以及信号的传输、复用、交叉连接和交换的过程；有一套标准化的信息结构等级，称为同步传送模块STM-N(N=1, 4,16, 64……)。
一、SDH的基本网络单元
构成SDH系统的基本网元主要有同步光缆线路系统、终端复用器（TM)、分插复用
器（ADM)、再生中继器（REG）和同步数字交叉连接设备（SDXC) ,其中TM, ADM, REG, SDXC 主要功能如1 L411022-1所示
1．终端复用器（TM)：
TM是SDH基本网络单元中最重要的网络单元之一。
它的主要功能是将若干个PDH低速率支路信号复用成为STM-1帧结构电（或光）信号，或将若干个STM-n信号复用成为STM-N ( n
2．分插复用器（ADM)：
ADM是SDH传输系统中特色、应用最广泛的基本网络单元。
功能;ADM分插复用器:是在高速信号中分接（或插入）部分低速信号的设备。
3. 再生中继器（REG)：
功能:是将经过光纤长距离传输后，受到较大衰减和色散畸变的光脉冲信号，转换成电信号后，进行放大、整形、再定时、再生成为规范的电脉冲信号，经过调制光源变换成光脉冲信号，送入光纤继续传输，以延长通信距离.
4. 同步数字交叉连接设备(SDXC): 考试大◇一级建造师
.SDXC 是指SDH 设备或网络中的数字交叉连接设备
.主要功能:
实现SDH 设备内支路间、群路间、支路与群路间、群路与群路间的交叉连接，还兼有复用、解复用、配线、光电互转、保护恢复、监控和电路资源管理等多种功能。
二、SDH网络接点接口
所谓网络节点接口（NNI)表示网络节点之间的接口。
1L41102Z-2给出了网络节点接口在SDH网络中的位置的一个示意。
对于SDH网络接点接口规范一个统一的NNI标准，基本出发点在于，使其不受限于制定的传输媒质，不受限于网络节点所完成的功能，同时对局间通信或局内通信的应用场合也不加以限定。
三、基本网络单元的连接
（一）网络拓扑结构
根据网络节点在网络中的几何安排，一网络主要有以下几种基本的拓扑结构：线形、星形、环形、树形、网孔形。
（二）网络组网实例及网络分层
1L411022-2给出了网络单元组网的一实例。
按照SDH网络分层的概念，中示意标出了实际系
统中的再生段、复用段和数字段。
1．再生段：再生中继器（REG ）终端复用器（TM ）之间、再生中继器与分插复用器( ADM ）或再生中继器与再生中继器之间，这部分段落称再生段。
再生段终端（RST ）:再生段两端的REG、TM和ADM称为再生段终端（RST ）。
2.复用段：终端复用器与分插复用器之间以及分插复用器与分插复用器之间称为复用段。
复用段终端（MST ）：复用段两端的TM及ADM称为复用段终端（MST ）。
3.数字通道：终端数字复用器之间以及跨越两个数字段以上的ADM 间或ADM 与TM 之间。
通道终端（PT）：通道两端的TM 及ADM 称为通道终端（PT）。
【。
