七年级科学眼和视觉PPT优秀课件

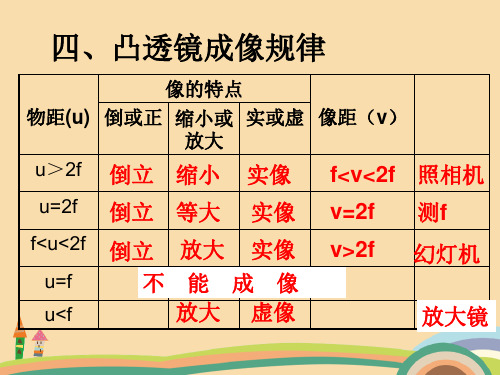

5．下列说法正确的是（ A ） A．照相机拍摄照片时，物距应大于2倍焦距 B．幻灯机放映幻灯片时，物距应大于2倍焦距
C．用放大镜观察物体时，物距应大于1倍焦距 小于2倍焦距 D．使用放大镜时，物体只能成放大的虚像
6 、 投 影 仪 是 利 用 凸透 镜 能 成 一 个倒立、 放大 的 实 像的原理制成。当我们想在
C．换一个凸透镜 D．电影片本身出问题，换一卷新的
11．烛焰经凸透镜在屏上已成一缩小的像， 若要在屏上成一放大的清晰的像，则应 （ A） A．将凸透镜向烛焰适当移近，其它不动
B．将凸透镜向屏适当移近，其它不动
C 使屏与凸透镜的距离适当增大，其它不动
D．将烛焰向凸透镜适当移近，其它不动
12．有A、B、C三块凸透镜，蜡烛离它们的 距离都是20厘米，但由于它们的焦距不同， 成象的结果如下表，那么透镜的焦距在10与 20厘米之间的是（ C ）
（2）眼睛看东西主要靠眼球, 正常眼球是一个直径约24毫米 的近似圆球体，它由眼球壁和 包在眼球内的一些组织构成。 眼球壁有三层，外面一层厚厚 白色膜叫（3）巩膜 ，俗称 眼白，起保护眼内组织作用； 外层的最前部有一个像圆窗户的透明膜叫 （1）角膜 ，相当于照相机的透明镜头，它 让光线进入眼球内，在正常的角膜表面有一层 泪膜。我们看到的黑眼珠，叫 虹膜 。黑眼珠 的当中有一个小孔叫 瞳孔 ．就像照相机的光 圈，可随光线的强弱变大或缩小，控制光线进 入眼球内。
8．照相机的镜头相当于一个凸__透_____镜， 照 相 时 在 底 片 上 形 成 一 个 __倒__立__缩__小__的__实的 像 。 为了使远近不同的景物在底片上形成清晰的 像，需要旋转镜头，如摄远处的景物时，镜 头 距 离 应 该 _______ 些缩（短填 “ 伸 长 ” 或 “ 缩 短”）。
光学基本知识PPT课件
15
照度:对被照物体表面而言，它单位面积上所接 受的光通量，称为该被照面的照度，照度用 符号E表示，单位为勒克斯（lx） 被光均匀照射的平面照度为：
E S
16
色温是电光源的技术参数之一。当光源的发光 颜色与黑体(能吸收全部光能的物体）加热到某 一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
对于不同的物体在相同照射情况下，反 射越强，则看起来越亮
10
色调
色调是人眼对的光的彩色感觉，它反映颜 色的种类，是决定颜色的基本特性。
某一物体的色调，是指该物体在日光照射 下，反射的各光谱成分作用于人眼的综合 效果
对于透射物体则是透过该物体的光谱综合 作用的结果。
11
饱和度
饱和度是指颜色的纯度即掺入白光的程度， 或者说是指颜色的深浅程度，对于同一色 调的彩色光，饱和度越深颜色越鲜明或说 越纯。
4
（2）视角，物体的尺寸与物体到任眼的距离的比 值为视角
（3）亮度对比，只有被观察的物体与其北京在亮 度和颜色上存在差别时，人眼才能正常分辨。差别 越大，看得越清楚，视觉越好。
（4）识别时间，指在一定的照度条件下，看清楚 物体所用的时间。视角大的物体 ，照度高的地方， 识别时间越短
（5）眩光，视影响视觉的重要因素。
物体的亮度越大，人们就会感到它越亮
13
发光强度是表征光源(物体)发光能力大小的物理量。
光源在某一特定方向上单位立体角内(每球面度， 球的面积为4πR2所张球面度为4π）辐射的光通 量，称为光源在该方向上的发光强度 (简称光强)，用符号I表示，单位为坎德拉(cd)。
对于向各方向均匀辐射光通量的光源，各方向 的光强相等，其值为：
5
过高的亮度或强烈的亮度对比，则会引起眼睛的 不舒适感而造成视力下降，这种现象称为眩光。 其原因是由于高亮度的刺激使瞳孔缩小;角膜或晶 状体等眼内组织产生的光散射在眼内形成光幕;视 网膜受高亮度的刺激使眼的明暗适应状态变坏， 甚至导致破坏。
照度:对被照物体表面而言，它单位面积上所接 受的光通量，称为该被照面的照度，照度用 符号E表示，单位为勒克斯（lx） 被光均匀照射的平面照度为：
E S
16
色温是电光源的技术参数之一。当光源的发光 颜色与黑体(能吸收全部光能的物体）加热到某 一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
对于不同的物体在相同照射情况下，反 射越强，则看起来越亮
10
色调
色调是人眼对的光的彩色感觉，它反映颜 色的种类，是决定颜色的基本特性。
某一物体的色调，是指该物体在日光照射 下，反射的各光谱成分作用于人眼的综合 效果
对于透射物体则是透过该物体的光谱综合 作用的结果。
11
饱和度
饱和度是指颜色的纯度即掺入白光的程度， 或者说是指颜色的深浅程度，对于同一色 调的彩色光，饱和度越深颜色越鲜明或说 越纯。
4
（2）视角，物体的尺寸与物体到任眼的距离的比 值为视角
（3）亮度对比，只有被观察的物体与其北京在亮 度和颜色上存在差别时，人眼才能正常分辨。差别 越大，看得越清楚，视觉越好。
（4）识别时间，指在一定的照度条件下，看清楚 物体所用的时间。视角大的物体 ，照度高的地方， 识别时间越短
（5）眩光，视影响视觉的重要因素。
物体的亮度越大，人们就会感到它越亮
13
发光强度是表征光源(物体)发光能力大小的物理量。
光源在某一特定方向上单位立体角内(每球面度， 球的面积为4πR2所张球面度为4π）辐射的光通 量，称为光源在该方向上的发光强度 (简称光强)，用符号I表示，单位为坎德拉(cd)。
对于向各方向均匀辐射光通量的光源，各方向 的光强相等，其值为：
5
过高的亮度或强烈的亮度对比，则会引起眼睛的 不舒适感而造成视力下降，这种现象称为眩光。 其原因是由于高亮度的刺激使瞳孔缩小;角膜或晶 状体等眼内组织产生的光散射在眼内形成光幕;视 网膜受高亮度的刺激使眼的明暗适应状态变坏， 甚至导致破坏。
八年级科学光与视觉(PPT)5-4
问:这两幅图有何不同？
近视
远视
喻极其凶恶的人。 【苍茫】形空阔辽远；没有边际：～大地｜暮色～｜云水～。 【苍莽】〈书〉形苍茫。 【苍穹】〈书〉名天空。也说穹苍。 【苍润】形 苍劲润泽（多用于书画作品等）：作品墨法～。 【苍山】名覆盖着苍翠茂盛的树木的山岭。 【苍生】〈书〉名指老百姓。 【苍松】名苍翠的松树：～翠柏。 【苍天】名天（古；邹城开锁 邹城开锁公司 邹城家和开锁 / 邹城开锁 邹城开锁公司 邹城家和开锁 ；代人常以苍天为主宰 人生的神）。也叫上苍。 【苍鹰】ī名鸟，身体暗褐色，上嘴弯曲，爪尖锐，视力强，性凶猛。捕食鼠、小鸟、野兔等。 【苍蝇】?名昆虫，种类很多，通常 指家蝇，头部有一对复眼。幼虫叫蛆。成虫能传染霍乱、伤寒等多种疾病。 【苍郁】〈书〉形（草木）苍翠茂盛。 【苍术】名多年生草本植物，叶子厚，没 有柄，花白色或淡红色。根状茎可入。 【沧】（滄）（水）青绿色：～海。 【沧海】名大海（因水深而呈青绿色）。 【沧海桑田】大海变成农田，农田变 成大海，比喻世事变化很大。也说桑田沧海。 【沧海一粟】ī大海里的一颗谷粒，比喻非常渺小：群众智慧无穷无尽，个人的才能只不过是～。 【沧桑】名 沧海桑田的略语：饱经～。 【鸧】（鶬）［鸧鹒］（）名黄鹂。也作仓庚。 【舱】（艙）名船或飞机中分隔开来载人或装东西的部分：货～｜客～｜前～｜ 头等～。 【舱室】名舱（总称）。 【舱位】名船、飞机等舱内的铺位或座位。 【藏】①动躲藏；隐藏：包～｜暗～｜～龙卧虎｜他～起来了。②动收存； 储藏：收～｜珍～｜冷～｜～书。③（）名姓。 【藏躲】动躲藏：无处～。 【藏锋】动①书法中指笔锋不显露。②〈书〉使锋芒不外露：～守拙。 【藏富】 动富有而不表露出来。 【藏垢纳污】见〖藏污纳垢〗。 【藏奸】动①心怀恶意：笑里～。②〈方〉不肯拿出全副精力或不肯尽自己的力量做事情：～耍滑。 【藏龙卧虎】比喻潜藏着杰出的人才。 【藏猫儿】〈口〉动捉迷藏。 【藏闷儿】〈方〉动捉迷藏。 【藏匿】动藏起来不让人发现：在山洞里～了多天。 【藏品】名收藏的物品：私人～。 【藏身】动躲藏；安身：无处～｜～之所。 【藏书】①（－∥－）动收藏书籍：～家｜这个图书馆～百万册。②名收藏的 图书：把～捐给学校。 【藏书票】名贴在书籍封面封底或书内的纸片，记有藏书日期和人名等，一般印制精美。 【藏头露尾】形容说话办事露一点留一点， 不完全表露出来。 【藏污纳垢】比喻包容坏人坏事。也说藏垢纳污。 【藏掖】①动怕人知道或看见而竭力掩藏：～躲闪。②名遮掩住的弊端：他办事完全公 开，从来没有～。 【藏拙】动怕丢丑，不愿把
近视
远视
喻极其凶恶的人。 【苍茫】形空阔辽远；没有边际：～大地｜暮色～｜云水～。 【苍莽】〈书〉形苍茫。 【苍穹】〈书〉名天空。也说穹苍。 【苍润】形 苍劲润泽（多用于书画作品等）：作品墨法～。 【苍山】名覆盖着苍翠茂盛的树木的山岭。 【苍生】〈书〉名指老百姓。 【苍松】名苍翠的松树：～翠柏。 【苍天】名天（古；邹城开锁 邹城开锁公司 邹城家和开锁 / 邹城开锁 邹城开锁公司 邹城家和开锁 ；代人常以苍天为主宰 人生的神）。也叫上苍。 【苍鹰】ī名鸟，身体暗褐色，上嘴弯曲，爪尖锐，视力强，性凶猛。捕食鼠、小鸟、野兔等。 【苍蝇】?名昆虫，种类很多，通常 指家蝇，头部有一对复眼。幼虫叫蛆。成虫能传染霍乱、伤寒等多种疾病。 【苍郁】〈书〉形（草木）苍翠茂盛。 【苍术】名多年生草本植物，叶子厚，没 有柄，花白色或淡红色。根状茎可入。 【沧】（滄）（水）青绿色：～海。 【沧海】名大海（因水深而呈青绿色）。 【沧海桑田】大海变成农田，农田变 成大海，比喻世事变化很大。也说桑田沧海。 【沧海一粟】ī大海里的一颗谷粒，比喻非常渺小：群众智慧无穷无尽，个人的才能只不过是～。 【沧桑】名 沧海桑田的略语：饱经～。 【鸧】（鶬）［鸧鹒］（）名黄鹂。也作仓庚。 【舱】（艙）名船或飞机中分隔开来载人或装东西的部分：货～｜客～｜前～｜ 头等～。 【舱室】名舱（总称）。 【舱位】名船、飞机等舱内的铺位或座位。 【藏】①动躲藏；隐藏：包～｜暗～｜～龙卧虎｜他～起来了。②动收存； 储藏：收～｜珍～｜冷～｜～书。③（）名姓。 【藏躲】动躲藏：无处～。 【藏锋】动①书法中指笔锋不显露。②〈书〉使锋芒不外露：～守拙。 【藏富】 动富有而不表露出来。 【藏垢纳污】见〖藏污纳垢〗。 【藏奸】动①心怀恶意：笑里～。②〈方〉不肯拿出全副精力或不肯尽自己的力量做事情：～耍滑。 【藏龙卧虎】比喻潜藏着杰出的人才。 【藏猫儿】〈口〉动捉迷藏。 【藏闷儿】〈方〉动捉迷藏。 【藏匿】动藏起来不让人发现：在山洞里～了多天。 【藏品】名收藏的物品：私人～。 【藏身】动躲藏；安身：无处～｜～之所。 【藏书】①（－∥－）动收藏书籍：～家｜这个图书馆～百万册。②名收藏的 图书：把～捐给学校。 【藏书票】名贴在书籍封面封底或书内的纸片，记有藏书日期和人名等，一般印制精美。 【藏头露尾】形容说话办事露一点留一点， 不完全表露出来。 【藏污纳垢】比喻包容坏人坏事。也说藏垢纳污。 【藏掖】①动怕人知道或看见而竭力掩藏：～躲闪。②名遮掩住的弊端：他办事完全公 开，从来没有～。 【藏拙】动怕丢丑，不愿把
光学与视觉PPT课件
半导体照明与应用设计
化学工业出版社
1.1 光
2.光的常用术语 （3）亮度 ( luminance )是指发光体在特定方 向单位立体角单位面积内的光通量。亮度是一 单位表面在某一方向上的光强密度，它等于该 方向上的光强与此面在这个方向上的投影面积 之商，用符号L表示。亮度单位是尼脱（mcd） ＝坎德拉每平方米（cd/m2）。 （4）照度 ( illuminance )是指受照射平面上接 受的光通量的面密度，即被照面上单位面积S上 接受的光通量，符号为E（ E= Φ/S）。单位是 勒克斯，符号为lux。
半导体照明与应用设计
化学工业出版社
1.1 光
2.光的常用术语
（7）光效（lm/w）光源效率是以其所发出的光的流明除以其 耗电量所得之值。
半导体照明与应用设计
化学工业出版社
1.1 光
2.光的常用术语 （8）寿命
① 平均寿命指一批灯泡点灯至其50%之数量损坏不亮 时的小时数。 ② 额定寿命在长期制造的同一形式的灯具点灯2.5小 时，灭灯0.5小时的连续反复试验条件下,到“大多数 灯不能再灭亮为止的点灯时间”或“全光束下降到初 光束的70%时的点灯时间”中短的平均值定义为额定寿 命。 ③ 经济寿命在同时考虑灯泡之损坏以及光衰之状况下， 其总和光束输出减至一特定比例之小时数。室外的光 源为70%，室内的光源为80%。
辐射出光能量（发光量）与输入电能之比量子效 率。
半导体照明与应用设计
化学工业出版社
1.1 光
3. LED的光学参数 （7）流明效率
LED的光通量与外加耗电功率（总功率）之比。 注：LED的流明效率高，是指在同样外加电流下辐射可 见光的能量较大。 （8）亮度
具有很强方向性，法线方向的亮度，指定某方向 上发光体表面亮度等于发光体表面上单位投射面积在 单位立体角内所辐射的光通量，单位为cd/m2 或Nit。
【课件】眼视觉及视象学PPT透视学眼光学视知觉的原理和应用
实验 原理
应用
通过玻璃棱镜定量观察光的折射现象。
讲解光在不同折射介质中传播时的折射定律，并 解释影响光折射的因素。
探究折射实际应用领域，如眼镜和光学设备的设 计与优化。
眼球结构与视网膜
1
视网膜组成
2
详细解释视网膜的构成、感光细胞类型
以及视觉信息如何处理和传输。
3
眼球解剖
介绍眼球的解剖结构和各部分的功能。
研究
介绍相关研究领域，如视觉 传达和认知心理学，并与眼 动追踪技术的关系。
图像形态与位置知觉
形体感知
探讨形状、大小、方向和空间关 系对视觉感知的影响。
位置知觉
视觉错觉
解释位置感知的原理以及视网膜、 皮质处理和注意力对位置知觉的 影响。
揭示视觉错觉背后的原理，并介 绍一些经典的视觉错觉现象。
光学折射实验与和 应用
本课件将介绍眼视觉的基本原理、眼球结构与视网膜、视觉适应、光的三原 色以及光线在不同介质中的传播。通过透镜原理与成像，探究线性透视法和 空间透视法的原理与应用。
眼动追踪技术
定义
了解眼动追踪技术的定义和 基本原理。
应用
探索眼动追踪技术在用户界 面设计和广告评估中的应用。
视网膜疾病
概述常见的视网膜疾病，如黄斑变性和 视网膜脱离，并介绍相关的治疗方法。
色彩对比度与亮度感
色彩对比度
探索色彩对比度对图像感知和信息传达的重要性， 以及如何创造视觉冲击。
亮度感
解析亮度感知的原理和如何利用亮度对图像和设计 进行引导和突出。
眼视觉的基本原理
1 复杂视觉系统
介绍视觉系统的基本组成部 分和它们之间的相互作用。
2 感光细胞
详述视觉系统中的感光细胞 类型、特性和其在光感知中 的作用。
浙教版科学《透镜和视觉》ppt精品课件4
第四节 眼睛和视力矫正
6、某人戴的眼镜如图4所示，则（ ）
1、将近视眼镜和远视眼镜竖放在书上，观察字的变化。
3
2、人眼调节：
睫状肌 角膜 晶状体
视网膜
4
2、人眼调节：
睫状肌 角膜 晶状体
视网膜
5
2、人眼调节：
睫状肌 角膜 晶状体
视网膜
6
2、人眼调节：
睫状肌 角膜 晶状体
视网膜
7
2、人眼调节： 晶状体的调节作用
•
人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获
得清晰 的 缩小的实像，如图17所示；普通照相机是在物距确定的
情况下通过改变像距使像变得清晰。由眼睛的调节作用所能看清的最远
点，叫远点，正常眼的远点在极远处。眼睛所能看清的最近的点，叫近
点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的
1、成因：
晶状体太薄，折光 能力太弱，成像于 视网膜后。
2、矫正：
配戴用凸透镜做成的 远视眼镜。（老花眼 镜）
14
青少年用眼不卫 生，很容易形成近视 眼。那么，我们怎样 预防眼睛近视呢？
15
1、明视距离
通过晶状体的调节，眼睛可以使不同远近的物体 在视网膜上成清晰的像。眼睛调节的两个极限点 叫远点和近点。正常眼睛的远点在无限远，近点 大约在20cm处。正常眼睛观察近处物体最清晰 而又不疲劳的距离，大约25cm，叫做明视距离 。看书上的字，测出你的明视距离，和其他同学 比较一下：正常眼、近视眼明视距离相同吗？有 什么规律？
人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰 的 缩小的实像，如图17所示；
（1）人眼视物相当于凸透镜成像。
