室内开关插座的安装要求、规范与标准
开关插座规范技术要求最终版
开关插座规范技术要求最终版-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII开关插座规范及技术要求一、应符合的国家及行业标准：1.开关类产品符合：GB 16915.1-2014/IEC60669-1《家用和类似用途固定式电气装置的开关》第一部份：通用要求；2.插座类产品符合：GB2099.1-2008/IEC884-1《家用和类似用途插头插座》第一部分：通用要求；GB2099.1-2008《家用和类似用途插头插座》第二部分：器具插座的特殊要求；3.电子类产品应符合：GB16915.1-2014/IEC60669-2《家用和类似用途固定式电气装置的开关》第二部分：特殊部分第一节：电子开关；4.各地的地方标准等。
二、产品的技术、品质要求：各系列产品应对应满足以下所列标准要求及规范要求(按照最新规范)：三、强制性安全认证（CCC认证）：所有产品必须按国家规定要求通过认证并获得证书。
四、其他通用要求：1.大翘板及指甲开关需有红色开关标识，；所有开关表面均不需要金属边框。
2.所有开关，插座类产品采用通体以PC米（聚碳酸脂）为原料注塑，不得混入ABS及尼龙料。
3.面板：表面应具有良好的光泽；阻燃性能应通过650℃灼热丝温度试验要求；4.底壳：阻燃性能应通过850℃灼热丝温度试验要求（上述试验均需要求提供两份正式试验报告原件；5.开关触点：动静触点分开后，绝缘电阻不小于5MΩ；6.插座铜片：厚度不小于0.6mm，不同极性之间绝缘电阻不小于5M Ω；7.开关的接线端子应能可靠的连接2根2.5mm2截面的导线；8.插座的接线端子应能可靠的连接2根截面为1-2.5mm2（10A）、1.5-2.5mm2（16A）、2.5-10mm2（32A）的导线；9.用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现像。
10.所有开关、插座的接线端子处有明显的接线极性标记。
插座接线盒安装规范
插座接线盒安装规范篇一：开关、插座安装规范开关、插座安装工艺标准（HFWX·QB/1-6-012-2004）1、范围本工艺标准适用于工业和民用建筑室内电气照明的开关、插座安装工程。
2、施工准备2.1 材料要求2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3 塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件2.3.1 各种管路、盒子已经敷设完毕。
盒于收口平整。
2.3.2 线路的导线已穿完，并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1 工艺流程清理→结线→安装3.2 清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3 结线3.3.1 一般结线规定：（1）开关结线：A、同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
B、电器，灯具的相线应经形状控制C、多联开关不允许拱头连接，应采用(来自: 小龙文档网:插座接线盒安装规范)LC型压接帽压接总头后，再进行分支连接。
（2）插座接线：A、单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上级接相线，下极接中性线。
B、单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。
C、交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
住宅插座设计规范
住宅插座设计规范住宅插座设计规范是为了保障住宅安全和居住者的用电需求而制定的一系列标准与规范。
下面是一份涵盖各个方面的插座设计规范，旨在帮助设计师和工程师在住宅设计和施工中遵守相关规定，确保住宅插座的安全性和功能性。
一、插座布局1.频繁使用的插座：餐厅、起居室、卧室等活动区域应设置足够的插座，以满足电视、电脑、手机等设备的用电需求。
2.厨房插座：厨房每米长度应设有至少一个插座。
插座应设置在便于用电设备使用的位置，避免电线悬挂在炉灶、水槽等易受潮位置上。
3.洗手间插座：洗手间内只能设置防水插座，其高度应不低于1.8米，以防止触电事故发生。
4.室外插座：露天阳台、庭院等户外区域应设置防水插座，以满足户外用电设备的需求。
二、插座数量1.主要活动区域：起居室、卧室、书房等主要活动区域，每15平方米应设置一个插座。
2.厨房：厨房内至少应设置三个插座用于各种用电设备。
烤箱、冰箱等固定用电设备应单独设置插座。
3.浴室和洗衣房：每个洗手间和洗衣房内至少应设置一个插座，可用于电动剃须刀、吹风机等小型电器。
4.客厅和餐厅：客厅和餐厅内每1.5米长度应设置一个插座，满足电视、电脑等用电设备的需求。
5.儿童房：儿童房应设置低于1.2米的插座，以方便儿童自主使用。
6.室外：户外区域应根据户外设备的用电需求设置插座数量，以满足户外活动时的用电要求。
三、插座位置要求1.插座高度：插座的高度一般应设置在0.3-0.5米之间，以方便使用。
厨房插座的高度应根据具体设备的使用要求，设定高度。
2.插座与水源的距离：厨房、洗手间等湿区的插座应与水源保持一定的距离，以防止触电事故。
3.客厅插座距离：客厅内的插座应远离易燃物体和易磨损的地方，以防止安全事故的发生。
4.儿童房插座的设置：儿童房插座不应设置在易受儿童活动影响的地方，如床边、书桌附近等。
5.室外插座位置：户外插座应设置在不易受雨水浸泡和阳光直射的位置上，以防止插座受潮和老化。
四、插座负荷和线缆截面积1.插座负荷：一般住宅使用的插座额定电流为10A或16A，满足各种常用电器的日常用电需求。
家装开关插座安装标准
家装开关插座安装标准家装开关插座的安装是家居装修中非常重要的一环，正确的安装不仅能够保障家居用电的安全，还能美化家居环境。
下面将为大家介绍家装开关插座的安装标准。
一、选择合适位置。
在安装开关插座之前，首先需要选择合适的位置。
一般来说，插座的高度应该距离地面30厘米左右，而开关的高度则根据家居装修的实际情况来确定。
在选择位置时，还需要考虑到家具的摆放位置，以及电器的使用频率，合理的位置选择能够方便日常使用，也能美化家居环境。
二、准确测量尺寸。
在确定好位置之后，需要进行准确的尺寸测量。
尺寸的准确测量是安装的关键，不仅能够确保插座和开关的安装位置准确无误，还能够避免后期的调整和修补。
因此，在测量尺寸时，一定要认真细致，确保没有任何偏差。
三、安装导线。
在确定好位置并测量好尺寸之后，接下来就是安装导线。
在安装导线时，需要根据实际情况选择合适的导线规格，并确保导线的质量良好，避免因为导线质量问题导致的安全隐患。
同时，在安装导线时，还需要注意导线的绝缘处理，确保导线之间不会发生短路等问题。
四、固定开关插座。
在安装导线之后，接下来就是固定开关插座。
在固定开关插座时，需要选择合适的固定工具，并确保固定牢固，避免因为固定不牢导致的安全隐患。
同时，在固定开关插座时，还需要注意开关和插座的位置，确保符合实际使用需求。
五、接线连接。
固定好开关插座之后，接下来就是进行接线连接。
在进行接线连接时，需要根据开关和插座的具体类型进行正确的接线，确保接线连接的稳固可靠，避免因为接线不当导致的安全隐患。
同时，在接线连接时，还需要注意接线的绝缘处理，确保安全使用。
六、安装面板。
最后一步就是安装面板。
在安装面板时，需要选择合适的面板类型，并确保安装牢固，避免因为面板安装不当导致的安全隐患。
同时，在安装面板时，还需要注意面板的美观性，确保与家居装修风格相符合。
总结，家装开关插座的安装标准是家居装修中非常重要的一环，正确的安装能够保障家居用电的安全，也能美化家居环境。
开关插座规范技术要求
开关插座规范技术要求一、开关插座规范技术要求概述开关插座是电气设备中常见的用电接口装置，广泛应用于家庭、商业和工业等各个领域。
为保障用电安全，确保开关插座正常工作，制定开关插座规范技术要求是必要的。
开关插座规范技术要求包括外观设计、电气性能、安全性能和耐久性能等多个方面。
以下将详细介绍这些方面的规范技术要求。
二、外观设计要求开关插座的外观设计要求主要包括以下几个方面：材料、外形尺寸和标识。
首先，材料要求应符合国家或行业相关标准，通常选用耐热、阻燃、耐候性好的工程塑料。
其次，外形尺寸要求应满足正常使用场景需求，方便安装和拆卸。
最后，标识要求应包括生产商名称、型号、额定电流、电压等信息，以便用户正确使用和维护。
三、电气性能要求1.额定电压和电流：开关插座的额定电压和电流要求应符合制定的国家或行业标准，常见的额定电压有220V、380V等，额定电流有10A、16A 等。
同时，开关插座应具备额定电压和电流的承载能力，以保障其正常工作。
2.触点电阻：开关插座的触点电阻应符合国际电工委员会(IEC)或国家相关标准规定，通常要求触点电阻小于或等于5mΩ，以保证触点连接良好，减少电阻损耗。
3.绝缘电阻：开关插座的绝缘电阻应符合相关标准规定，通常要求绝缘电阻不小于100MΩ，以确保开关插座与外壳之间具备足够的绝缘性能，避免漏电事故发生。
四、安全性能要求1.阻燃性：开关插座在正常使用和面临短路、过载等异常情况下应具备良好的阻燃性能，以避免火灾扩散、人身伤害等事故发生。
通常采用阻燃等级为V-0的材料制作开关插座外壳。
2.过载保护：开关插座应具备过载保护功能，当负载电流超过额定电流时能够自动切断电路，以避免电器设备过载引发火灾和损坏。
3.雷电防护：开关插座应具备一定的雷电防护能力，通过采用过压保护器等防护装置，保护设备免受雷击和其他电压干扰。
五、耐久性能要求1.插拔次数：开关插座的插拔次数要求应符合相关标准规定，通常要求插拔寿命大于5000次，以确保开关插座在长期使用过程中能够正常连接和断开电路。

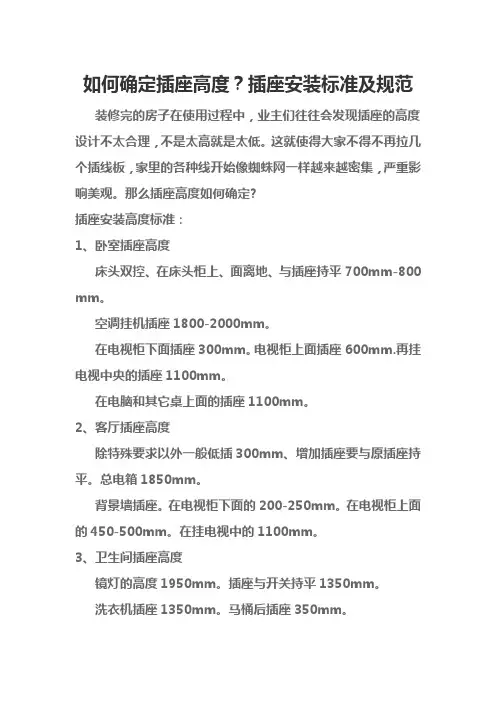

如何确定插座安装的高度？插座安装标准和规范
如何确定插座高度？插座安装标准及规范装修完的房子在使用过程中，业主们往往会发现插座的高度设计不太合理，不是太高就是太低。
这就使得大家不得不再拉几个插线板，家里的各种线开始像蜘蛛网一样越来越密集，严重影响美观。
那么插座高度如何确定?插座安装高度标准：1、卧室插座高度床头双控、在床头柜上、面离地、与插座持平700mm-800 mm。
空调挂机插座1800-2000mm。
在电视柜下面插座300mm。
电视柜上面插座600mm.再挂电视中央的插座1100mm。
在电脑和其它桌上面的插座1100mm。
2、客厅插座高度除特殊要求以外一般低插300mm、增加插座要与原插座持平。
总电箱1850mm。
背景墙插座。
在电视柜下面的200-250mm。
在电视柜上面的450-500mm。
在挂电视中的1100mm。
3、卫生间插座高度镜灯的高度1950mm。
插座与开关持平1350mm。
洗衣机插座1350mm。
马桶后插座350mm。
电热水器插座1800-2000mm，要考虑电热水器所放的位置。
（1）当插座为单独回路时，数量不宜超过10个（组）。
（2）当灯具和插座混为一路过，其中插座数量不宜超过5个（组）。
（3）插座应由单独的回路配电，并且一个房间内的插座由同一路配电。
（4）在潮湿房间（住宅中的厨房除外）内，不允许装设一般插座，但设置有安全隔离变压器的插座可除外。
（5）备用电源、疏散照明的回路上不应设置插座。
插座这个小小的电气装置元件，往往容易被人忽视，但在现代住宅中却随处可见，不管是在客厅、卧室、书房，还是在厨房、餐厅、卫生间，人们都要使用它，甚至阳台都忘不了装一个插座，以备它用。
现代生活水平不断的提高，人们对住宅电气装置的要求也越来越高，人们不再满足于照明、风扇、洗衣机、电冰箱、彩电等电气设备带来的方便，而更加热衷追求音响、空调、大屏幕彩电、电脑、电话带来的享受。
随着当今知识经济、信息时代的到来，可视电话、电子购物、家庭办公等智能化住宅建筑将不断涌现。
开关插座安全管理制度标准
一、目的为保障我单位内部电气安全，预防电气火灾事故的发生，确保员工生命财产安全，特制定本制度。
二、适用范围本制度适用于我单位所有使用开关插座的区域，包括办公室、会议室、实验室、车间等。
三、管理职责1. 安全管理部门：负责制定、修订、实施本制度，并对开关插座的安装、使用、维护进行检查和监督。
2. 设备管理部门：负责开关插座的采购、安装、更换及维护保养工作。
3. 使用部门：负责开关插座的使用、保养和报修工作。
四、管理内容1. 开关插座安装要求（1）开关插座安装应遵循国家相关标准和规范，确保安装牢固、安全可靠。
（2）开关插座应安装在干燥、通风、无腐蚀性气体的场所。
（3）开关插座安装位置应便于操作，避免遮挡、碰撞。
2. 开关插座使用要求（1）开关插座使用前应检查其外观是否有损坏、漏电等现象，如有异常应立即停止使用。
（2）开关插座不得超负荷使用，严禁私拉乱接电线。
（3）使用过程中，严禁用湿手触摸开关插座，以防触电。
（4）严禁在开关插座附近堆放易燃、易爆物品。
3. 开关插座维护保养（1）定期检查开关插座的使用情况，发现问题及时维修或更换。
（2）保持开关插座清洁，避免灰尘、油污等杂质进入。
（3）开关插座出现故障时，应及时报修，不得私自拆卸。
4. 开关插座报废标准（1）外观损坏、无法修复的开关插座。
（2）漏电、短路等安全隐患的开关插座。
（3）使用年限超过国家规定年限的开关插座。
五、奖惩措施1. 对严格执行本制度，保障电气安全的单位和个人给予表扬和奖励。
2. 对违反本制度，造成安全事故的个人或单位，将依法依规追究责任。
六、附则1. 本制度自发布之日起施行。
2. 本制度由安全管理部门负责解释。
3. 本制度如与国家法律法规相抵触，以国家法律法规为准。
住宅室内开关插座面板安装高度国家标准
住宅室内开关插座面板安装高度国家标准 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-一些设计开关插座的经验，希望对大家设计有帮助：高度：电源开关离地面一般在120厘米至135 厘米之间（一般开关高度是和成人的肩膀一样高）视听设备、台灯、接线板等的墙上插座一般距地面30厘米（客厅插座根据电视柜和沙发而定），洗衣机的插座距地面120厘米至150 厘米，电冰箱的插座为150厘米至180 厘米，空调、排气扇等的插座距地面为190厘米至200 厘米;厨房功能插座离地1100高，间距600放1只欧式脱排位置一般适宜于纵坐标定在离地2200mm，横坐标可定吸烟机本身左右长度的中间，这样不会使电源插头和脱排背墙部分相碰，插座位于脱排管道中央；位置: 一般开关都是用方向相反的一只手进行开启关闭，而且用右手多余左手。
所以，一般家里的开关多数是装在进门的左侧，这样方便进门后用右手开启。
符合行为逻辑。
但是，这种情况是有前提的，大家一定要确保这些前提成立：1 与此开关相邻的进房门的开启方向是右边。
2 进门开关前的家具高度（该问题需要注意的家具有，鞋柜大橱五斗厨等，不要宽于开关或高于开关，这样都为日常使用带来不便。
）3 一般进门开关建议使用带提示灯的，为夜间使用提供方便。
否则开关边上的墙久了都会脏脏的。
而且摸索着开灯，总是给胆小的MM带了很大的心理压力。
多联开关的连接:多联开关就是一个开关上有好几个按键，可控制多处灯的开关。
1 在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。
2 厨房的排风开关如果也要接在多联开关上，就放在最后一个，中间控制灯的开关不要跳开，这样功能分开，以后开启的时候，便于记忆。
否则经常是为了要找到想要开的这个灯，把所有的开关都打开了。
双控或者是三控开关：这种开关是很有用的，当你们两个都在床上看电视，而为了决定倒地是谁起身去关灯而争吵，双控开关就可以解决这个问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内开关插座的安装要求、规范与标准
1、开关插座最合适的安装高度
一般来说，电源开关离地面一般在120厘米至135 厘米之间（一般开关高度是和成人的肩膀一样高）。
而电视、音响、台灯、接线板等使用的墙壁插座一般距地面30厘米（客厅插座根据电视柜和沙发而定），洗衣机的插座距地面120厘米至150 厘米，电冰箱的插座为150厘米至180 厘米，空调、排气扇等的插座距地面为190厘米至200 厘米。
厨房使用的功能型插座离地1米高，间距60厘米放1只，有些厨房的插座是藏在壁橱里的，比如净水器是放在壁橱里的，在净水器方便装一只插座比较方便。
空调、热水器等电器产品一般是安装在墙壁上方的，而这些产品的电线相对较短，所以为了方便就把开关插座装在墙壁上方离空调进的地方，这样又不会对下面造成影响。
2、开关插座装在什么位置好
一般开关都是用方向相反的一只手进行开启关闭，而且用右手多于左手。
所以，一般家里的开关多数是装在进门的左侧，这样方便进门后用右手开启。
符合行为逻辑。
但是，这种情况是有前提的，大家一定要确保这些前提成立：
a.与此开关相邻的进房门的开启方向是右边。
b.进门开关前的家具高度（该问题需要注意的家具有，鞋柜大橱伍斗厨等，不要宽于开关或高于开关，这样都为日常使用带来不便）
c.一般进门开关建议使用带提示灯的，为夜间使用提供方便。
否则开关边上的墙久了都会脏脏的。
而且摸索着开灯，总是给胆小的MM带了很大的心理压力。
3、对于多个开关安装在什么位置合适
多个开关分为安装多只开关和一只开关上面有多个按钮，可控制多处
灯的开关。
安装多个开关的时候，开关盒间隙保持一致。
间隙不能太大，太大会
造成开关间隔大，很难看；如果间隙小，开关之间挤在一起不好安装，也会造成开关变形。
所以对技术的要求比较高。
而安装一只上面有多个按钮的开关则很简单，就按照正常的开关来安
装即可。
在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯
方位的前后顺序，一个一个渐远。
厨房的排风开关如果也要接在多联开关上，就放在最后一个，中间控
制灯的开关不要跳开，这样功能分开，以后开启的时候，便于记忆。
否则常常是为了要找到想要开的这个灯，把所有的开关都打开了。
4、安装双控或三控开关
这种开关是很有用的，当你们两个都在床上看电视，而为了决定倒地
是谁起身去关灯而争吵，双控开关就可以解决这个问题。
还有常常使用的地方：厨房和客厅之间比较大的客厅两头阳台内外
两侧等等，这些都要看每个人的生活习惯，所以在考虑的时候要多些
心眼，以后遗憾就会少一点。
5、其它注意事项
a.可以设置一些带开关的插座，这样不用拔插头并且可以切断电源，
也不至于拔下来的电线吊着影响美观，比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉；
b.考虑防盗报警器、煤气报警器、壁挂式液晶、玄关灯光等的插座和
相应控制开关；
c.考虑每个房间吸尘器的使用插座，非凡的还有卫星电源插座，壁挂
式鱼缸等等，反正多预留插座总比最后不够用脱线板解决美观的多
d.安装卫生间浴霸开关，记得多留几公分的位置，因为这个开关一般
比灯的开关大一圈，要是就差一点点装不进去就麻烦了；
e.考虑书柜内、橱柜内灯光的插座和相应的控制开关；
f.厨房插座不要装在灶台上房，防止过热；
g.不要把开关装在太靠近水的地方，若装在开放式阳台记得用开关插
座专用防溅盖。
在装修的过程中，多注意一些细节，前期做好规划，即有利于后期维护，也可以赏心悦目，开关插座也可以安装的很满意，以后不会后悔。
