美敦力手术动力系统的使用及维护
美敦力手术动力系统的使用及维护护理课件
故障排除与维修
故障诊断
根据故障现象，分析可能的原因 ，进行诊断。
故障排除
根据诊断结果，采取相应的措施 排除故障。
设备维修
如无法排除故障，联系专业维修 人员进行维修。
PART 04
培训与教育
操作培训
掌握手术动力系统的基本操作
01
学习者应了解并掌握手术动力系统的基本操作，包括开机、关
机、调节参数等。
掌握防护措施
学习者应了解并掌握必要的防护措施，如戴口罩 、手套等，以减少手术过程中的感染风险。
强调无菌操作意识
学习者需要强调无菌操作意识，确保手术过程中 的无菌环境。
维护保养培训
熟悉日常保养流程
学习者需要了解并掌握手术动力系统的日常保养流程，如清洁、 润滑等，以延长设备使用寿命。
掌握定期检查要点
学习者应了解并掌握手术动力系统的定期检查要点，如检查电缆、 插头等是否完好等。
调节参数
根据手术需要，适当 调节功率、速度等参 数。
开始手术
确保所有设置正确后 ，开始手术操作。
常见问题及解决方案
设备无法启动
检查电源是否正常，如有 问题请联系专业人员进行 检查维修。
工具不准确
定期进行校准，确保工具 的准确性和稳定性。
参数设置不当
根据手术需求，正确调节 参数，避免因参数设置不 当导致手术效果不佳或损 伤。
尤其适用于需要精细切割、刨削、磨 削等操作的手术，如微创胆囊切除、 膝关节置换、颅骨修整等。
PART 02
使用方法
操作步骤
开启电源
首先打开手术动力系 统的电源开关，确保 电源连接稳定。
校准
按照系统要求进行校 准，确保手术工具的 准确性和安全性。
美敦力胰岛素泵的使用规范讲解
监测 (CGM)、胰岛素泵治疗(CSII)和糖
尿病管理软件(CareLink)于一体的整合
系统，MiniMed Paradigm722实时动
态胰岛素泵系统是世界上首款带有实时
动态血糖监测功能的胰岛素泵系统。实 专最最利小胰多的输岛可生注素设理精输4脉度注8冲可段误式达基差输0础不.0现 了 除 趋注率超5单，，了 全 了 势过位胰满对 新 实 图±，岛足5血 的 时 以％血素不糖 治 数 及，糖吸同变 疗 据 治精调收治化 方 以 疗确节均疗稳规 式 外 管更匀需定律。，理精稳求细定的该软实系件时统所掌的生握成24，的小提历时供史
管路中有血:
– 注射时刺进了血管 – 更换注射部位
基本设置－设置大剂量
主菜单> 大剂量 > 大剂量设置
大剂量最大值
出厂设置为10.0 单位 ，可设置的范围为 0.0 – 25.0 单位 主菜单 >大剂量 >大剂量最大值
大剂量最大值设置
大剂量最大值设置
设定最大基础率
主菜单 > 基础率 > 最大基础率 出厂设置为2.0U/h 最大值为35U/h
最大基础率
最大基础率
练习：设置一个1.0U/h的最大基础率
练习：基础率的设置
按照医师的建议设置下面的基础率： 0:00-3:00 0.6U/H 3:00-7:00 0.8U/H 7:00-15:00 0.6U/H 15:00-16:00 0.3U/H 16:00-0:00 0.6U/H
注意：在练习时确保身体没有与胰岛素泵连接
顺时针转动接头1/2圈将其装好。 接头应与胰岛素泵壳体平行。 将保护片装好。
手动充盈
目的在于将输注管路内充满胰岛素。 只有在马达复位后才能进行手动充盈。 手动充盈前不要将输注管路与身体连接，否则可能导致胰岛素的意外输注。 如安装储药器延迟导致返回主屏，可重新选择“手动充盈”继续进行操作
动力系统认识、保养及注意事项
注意事项
6、 不可高温高压消毒脚踏控制器，也不可 以浸泡。可以使用蘸有清洁液的软布 擦干 净气动脚踏控制器的外表面。 7、 使用中性含酶清洁液，PH 值在 6.0-8.0 之间，如 3M 快速多酶器械清洗液。 8、 不可使用含氯或腐蚀性试剂，如漂白或 碱性等试剂。
注意事项
9、 不可使用丙酮或含戊二醛的溶液。
维护和保养（4）消毒
• 消毒方式：低温等离子
注意事项
• 1、 当我们在一段时间内不使用时，就需要 对马达进行定期保养（7-10 天一次）。 • 2、 在这段时间内附件或磨钻内的油会蒸 发，杂质干燥结块阻碍磨钻附件的正常 运 转。 • 3、 当磨钻或者是附件有故障时应停止使用。
注意事项
4、 不可浸泡磨钻手柄，不可用水冲洗手柄 尾部和电缆线，不可绕“8”样盘放电 缆线。 5、 不可高温高压或环氧乙烷消毒润滑扩散 器，润滑扩散器会融化并损坏马达， 必须 在消毒前将润滑扩散器从马达的润滑/扩散 座上卸下。
10、不可用力拉扯磨钻的线。 11、手术前半个小时应该拿出消毒柜。否则 磨钻温度过高不方便医生使用
结束啦！谢谢！
动力系统基本构成
• 骨科动力系统：微电 机1个、磨钻头11个、 磨钻手柄两个（直手 柄和弯手柄各一个）、 磨钻主机一台、脚踏 一个
正确使用
• 动力系统正确使用和保养，可以有效提高 手术效率，减少手术创伤，缩短手术时间， 预防和减少因动力系统故障导致手术时间 延长以及增加病人术中出血和术后感染的 可能性。 • 可以延长设备使用年限，提高设备使用效 率。
正确使用 • 使用前应检查配件是否完好、 齐全。 • 微电机连接主机设备，将主机 调脚踏模式。 • 在主刀医生脚下放好脚踏，随 后由主刀医生根据手术进展调 节
ENT
• 完成所有步步骤后进行正常的消毒程序
美敦力技术服务中心
岁月留痕
美敦力技术服务中心
维修件实拍
美敦力技术服务中心
维修件实拍
美敦力技术服务中心
visao
美敦力技术服务中心
3消毒
• 严禁用醛类熏蒸（甲醛、乙 醛、戊二醛）
故障1 马达不转 被腐蚀的马达对比
马达被腐蚀的内部情况
维修件实拍
美敦力技术服务中心
待修手柄的内部
维修件实拍
美敦力技术服务中心
主要故障原因
• • • • • 术后清洁不彻底，日积月累导致管路内结块严重。 刀头安装不规范，血渍流入传动部件。 酸性体液残留内部，腐蚀传动部件。 水汽导致马达短路。 刀头重复利用次数太多，马达长期过载。
• 关于美敦力施美德动力系统鼻钻手柄及刀头 使用及保养的几点建议： • 手术结束时，保持手柄的工作连接状态，使 用一盘清水冲洗切削物的排出通道，使管道 内基本无阻塞物或血渍，然后冲洗管路，若 观察到吸引器的接口处还有残留血渍时，请 将手柄开口端（接刀头的那一端）向下，用 注射器灌注清水进行冲洗（如用高压水枪则 效果更佳），直到通道干净为止，再将水甩 干（如用高压气枪则效果更佳），清洁手柄 外部，包送消毒。
美敦力鼻科手柄及耳科 手柄术后清洁与保养
主要内容
1.M2鼻科手柄的术后清洁、消毒与干燥 2.M4鼻科手柄的术后清洁、消毒与干燥 3.Visao耳科手柄的术后清洁、消毒与干燥
1清洗
目 的 为了清除手柄头部会聚集起来的盐分或污物，保证旋 转和锁定装置运转平滑。

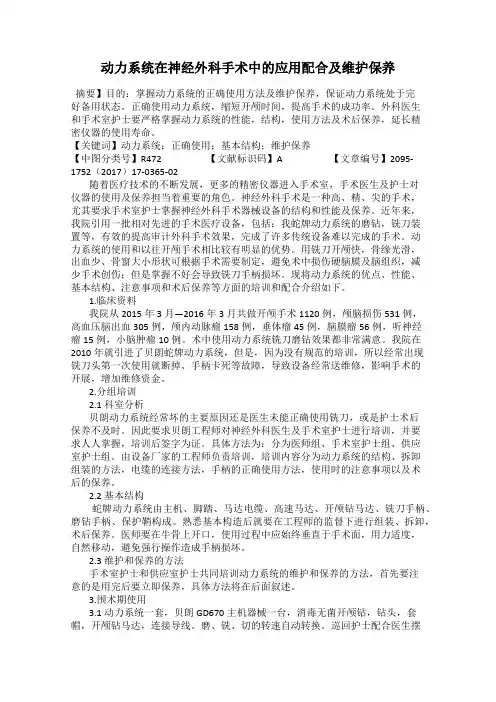

动力系统在神经外科手术中的应用配合及维护保养
动力系统在神经外科手术中的应用配合及维护保养摘要】目的：掌握动力系统的正确使用方法及维护保养，保证动力系统处于完好备用状态。
正确使用动力系统，缩短开颅时间，提高手术的成功率。
外科医生和手术室护士要严格掌握动力系统的性能，结构，使用方法及术后保养，延长精密仪器的使用寿命。
【关键词】动力系统；正确使用；基本结构；维护保养【中图分类号】R472 【文献标识码】A 【文章编号】2095-1752（2017）17-0365-02随着医疗技术的不断发展，更多的精密仪器进入手术室，手术医生及护士对仪器的使用及保养担当着重要的角色。
神经外科手术是一种高、精、尖的手术，尤其要求手术室护士掌握神经外科手术器械设备的结构和性能及保养。
近年来，我院引用一批相对先进的手术医疗设备，包括：我蛇牌动力系统的磨钻，铣刀装置等，有效的提高审计外科手术效果，完成了许多传统设备难以完成的手术。
动力系统的使用和以往开颅手术相比较有明显的优势。
用铣刀开颅快，骨缘光滑，出血少、骨窗大小形状可根据手术需要制定，避免术中损伤硬脑膜及脑组织，减少手术创伤；但是掌握不好会导致铣刀手柄损坏。
现将动力系统的优点、性能、基本结构、注意事项和术后保养等方面的培训和配合介绍如下。
1.临床资料我院从2015年3月—2016年3月共做开颅手术1120例，颅脑损伤531例，高血压脑出血305例，颅内动脉瘤158例，垂体瘤45例，脑膜瘤56例，听神经瘤15例，小脑肿瘤10例。
术中使用动力系统铣刀磨钻效果都非常满意。
我院在2010年就引进了贝朗蛇牌动力系统，但是，因为没有规范的培训，所以经常出现铣刀头第一次使用就断掉、手柄卡死等故障，导致设备经常送维修，影响手术的开展，增加维修资金。
2.分组培训2.1 科室分析贝朗动力系统经常坏的主要原因还是医生未能正确使用铣刀，或是护士术后保养不及时。
因此要求贝朗工程师对神经外科医生及手术室护士进行培训，并要求人人掌握，培训后签字为证。
美敦力手术动力系统的使用及维护
熟悉安全事故的应急处理流程，降低事故对人员和设备造成的损 失。
遵循制造商提供的设备安全标准，确 保设备在使用过程中符合相关规定。
在使用过程中，应定期检查设备的各 项功能是否正常，如发现异常应及时 处理。
人员安全
确保操作手术动力系统的医务人员经过专业培训，熟悉设备操作和安全注意事项。
在使用过程中，医务人员应佩戴必要的防护装备，如手套、口罩等，以减少感染和 损伤的风险。
维修记录
对维修过程进行记录，方便后续的维护和管 理。04安全注意事项Fra bibliotek操作安全
01
确保手术动力系统在操作过程中保持稳定，避免意外移动或倾 倒。
02
在使用过程中，应遵循制造商提供的操作指南，确保正确使用
设备。
定期检查设备的维护和保养情况，确保设备处于良好的工作状
03
态。
设备安全
确保手术动力系统的电源线和电缆完 好无损，避免发生电击等意外事故。
定期保养
每周检查
过滤器更换
检查设备的各项功能是否正常，如声 音、温度、振动等。
定期更换空气过滤器和油过滤器，保 证设备的正常运行。
润滑保养
对设备的活动部件进行润滑，保证设 备的顺畅运转。
故障排除与维修
故障诊断
根据故障现象，分析可能的原因，进行诊断 。
零件更换
对于损坏的零件，及时进行更换，恢复设备 的正常功能。
产品特点
高性能
安全性
美敦力手术动力系统采用了高效能电机和 先进的技术，能够快速、准确地完成各种 手术操作。
该系统设计注重安全性，配备了多种安全 保护功能，如过载保护、电机过热保护等 ，确保手术过程中的安全。
易用性
手术间关节镜动力系统使用说明
手术间关节镜动力系统使用说明一、准备工作1.检查系统完整性：确认设备的各个组件齐全，无损坏。
2.验证电源接口：确保电源接头与电源插座相匹配并稳固连接。
3.准备动力源：确保手术间有稳定的电源供应，电压符合设备要求。
4.清洁消毒：通过消毒溶液对设备进行清洁消毒，避免交叉感染。
二、组装设备1.安装控制台：将控制台放置在手术间操作台上，确保设备稳定平整。
2.连接动力源：将动力源连接到控制台的电源插座上，并确保连接牢靠。
3.连接动力手柄：将手术手柄插头插入控制台的相应接口中，确保连接牢靠。
4.连接进入通道：将进入通道固定在手术手柄上，并确保连接牢靠。
三、操作步骤1.启动设备：按下控制台上的启动按钮，等待设备自检完成并显示正常工作状态。
2.调整输出力量：通过控制台上的力量控制旋钮，调整输出力量的大小以适应手术需求。
3.操作手术手柄：将手柄握在手中，通过手柄上的控制按钮进行手术操作。
4.转换工作模式：根据实际需要，可以通过控制台上的模式选择按钮切换不同的工作模式，如单向运动、连续运动等。
5.监控显示：时刻关注控制台上的监控显示屏，确保相关参数正常，如电源、力量输出等。
6.结束手术：手术完成后，按下控制台上的停止按钮，将设备关闭，断开电源连接。
四、维护保养1.每次使用后，对设备进行清洁消毒，确保设备的卫生可靠。
2.定期检查并更换设备的磨损部件，确保设备的正常运行。
3.定期进行设备的校准和维修，以确保设备的精确性和可靠性。
4.避免水分进入设备内部，防止设备受潮。
5.在设备不使用时，应妥善保管，避免受到碰撞和挤压。
五、注意事项1.在操作设备时，应严格按照使用说明进行操作，避免错误操作。
2.在使用设备过程中，注意手术手柄的力量输出，避免给患者带来过大的压力和刺激。
3.操作设备时，医生应注意手术进程的控制，避免过度操作导致组织损伤。
5.设备的使用和维护应由专业人员进行，不得擅自拆卸或改动设备。
总结：关节镜动力系统是一种帮助医生进行关节镜手术的设备，使用前需要进行准备工作和设备组装，操作时应严格按照使用说明进行，并保持设备的维护保养，以确保设备的正常运行和手术的顺利进行。
手术动力系统分类及维护保养指南
手术动力系统分类及维护保养指南示例文章篇一：哇塞！手术动力系统？这听起来可真高级！就好像超级英雄的秘密武器一样。
你们知道吗？手术动力系统可不是一种，而是有好多好多的类型呢！比如说，有专门用来切割骨头的，就像一把超级锋利的锯子，能快速又精准地把骨头切开；还有能打磨骨头的，就像一个超级精细的打磨器，把骨头打磨得光滑又平整。
还有那种像小钻头一样的，可以在骨头上打孔，就跟工人叔叔在墙上打孔装螺丝似的。
还有能像小风扇一样快速转动，把组织切碎的类型。
那这些厉害的手术动力系统可得好好保养，不然它们要是“生病”了，可就没办法帮助医生叔叔阿姨治病救人啦！我给你们讲讲怎么保养它们吧。
每次用完之后，就像我们做完作业要收拾好书包一样，得把手术动力系统清理干净。
要用专门的清洁剂，小心翼翼地擦掉上面的血迹和脏东西。
而且，还要定期给它们做“体检”呢！就像我们去医院体检一样，看看有没有零件磨损了，有没有哪里出了小毛病。
如果发现有零件坏了，那可不能马虎，得赶紧换新的，这就好比我们的鞋子破了个洞，不换新鞋怎么能好好走路呢？还有啊，存放它们也很有讲究。
得放在干燥、干净的地方，不能让它们受潮或者沾上灰尘。
这就像我们要把自己心爱的玩具放在一个安全的地方一样。
你们说，如果不好好保养手术动力系统，万一在手术的时候出了问题，那得多可怕呀？病人得多危险呀？所以说，一定要认真对待手术动力系统的分类和保养，这可关乎着病人的生命和健康呢！示例文章篇二：哎呀，同学们，你们知道手术动力系统吗？这东西可神奇啦！手术动力系统就像是医生手里的超级武器，帮助他们在手术中战胜病魔。
那它都有哪些种类呢？有一种是电动手术动力系统，这就好比是一辆动力超强的电动小汽车，速度快，力量大。
比如说在骨科手术里，它能快速又精准地打磨骨头，让医生操作起来又轻松又高效。
还有气动手术动力系统，这就像是一阵有力的风，呼呼地为手术提供动力。
在神经外科手术中，它能小心翼翼地处理那些精细的部位，就像风轻轻吹过但又能准确地到达目的地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
02 正确安装方式
各类刀头的装卸操作
02 安装
安装铣刀
安装磨头
03
Part Three
注意事项
03 注意事项
1、全套设备禁止浸泡，不可超声清洗。 2、使用中马达安装头位置朝下，便于背部杂质松动掉出。 3、附件内部使用毛刷清洗管道内的残渣（方向应由后向前），附件用气枪吹干后烘干。 4、当一段时间不用时就需要对电机进行定期的维护，一般7天维护一次。
美敦力系统的安全使用及维护
主讲人：XXX
目录
01
整体及部件介绍
02
安全使用流程
03
使用注意事项
04
清洗维护
01
Part One
整体及部件参数介绍
01 美敦力动力系统
01 常用神外参数
03 常用接口类型
04 脚踏功能
02
Part Two
安全使用流程
02 规范操作流程 连接脚踏开 关
连接软轴
2020
警告：
⑤
如果出现甩刀或震动的情况，则不得使用
驱动附件与钻头组合。
注意 ：
⑥
仅当马达不运转且速度完全停止时，才可以调
节马达的无负荷速度。
04
Part Four
清洁维护保养
04 清洁
推荐使用 1、中性含酶清洁剂，PH值在6.0到8.0之间。 2、消毒前务必完全和保养的角度来讲，清洗 都要彻底。
• 用刷子将附着部分全部清洗，标 准：各个角度都看不到组织残渣 (用水冲洗）。
04 清洁
• 用毛刷将附件内部管道内的 残渣清洗干净（用水冲洗）。
04 清洁
用气枪吹干
04 烘干
将清洗好的附件放入烘箱内，烘干。这是保 持附件不生锈的前提。（烘干的要彻底：温 度：112~120摄氏度，时间：30~60分钟）
04 润滑防锈
干燥后温度达到室温将手术钻清洗剂 喷入附件内。喷好后用工具将卡锁在 解锁和锁紧位位置间来回扳动，重复 几次，擦除 流出的黑油。
04 清洁脚踏控制台
1、每次使用后用干布或者浸湿有清洗液的布 擦拭控制台和脚踏开关的外面，不可浸泡。
2、脚踏开关清洁时，要保持电缆连接，不要 取下，这样可以有效防止碎屑进入开关接口。
金句：冷插/冷拔
连接电源开 关
开启电源
测试脚踏开 关（磨、铣、
钻）
关闭电源
拔除软轴
02 常规工作周期
工作周期（为避免过热） ：Legend EHS 马达的额定要求是在整个工作温 度范围内，在每经过 1 分 30 秒的连续工作后，需要 25 分钟的休息，以 避免马达发热。就正常的手术室温度（典型值 20 摄氏度）而言，Legend EHS 马达的额定要求是每次在经过 25 分钟的休息之后可连续切割 3 分钟 或间歇使用：
03 手柄内电机使用时注意事项
撤离的手柄时，接受人员
③
应握持线缆端。
在手术过程中一定不要将过 热的马达或者附件放在患者
① 身上或者悬挂在患者身上。
②
为了减少电机内的发热提醒手术 医生减少连续使用时间，及时使
用湿纱布覆盖于手柄表面降温。
03
④
电机转动使用中或者出于过热状态下，不
得更换刀头或者附件。
04 特别注意
警告 不可 浸泡马达。 不可 高温消毒控制台和脚踏开关。
当心
不可 使用含氯清洁剂或者腐蚀性清 洁剂，如漂白剂、碱液。 不可 使用丙酮或者含戊二醛的溶液。
04 清洁维护综述
在这个过程中，我们要做的就是清洗，干燥，润滑。 这是保障机械部件有个好的，正常的运转环境。按 要求做到这三点，就可以很大程度上减少因生锈而 导致的轴承脱落，延误手术进度。
