钳工技师考试复习题
钳工技师考试试题及答案
钳工技师考试试题及答案一、选择题（每题2分，共20分）1. 钳工常用的量具不包括以下哪一项？A. 卡尺B. 千分尺C. 游标卡尺D. 温度计答案：D2. 下列哪项不是钳工的基本操作？A. 划线B. 锯削C. 锉削D. 焊接答案：D3. 钳工在进行锉削时，以下哪项操作是错误的？A. 锉削时锉刀应与工件表面保持一定角度B. 锉削时用力要均匀C. 锉削时锉刀应始终在一个方向上进行D. 锉削时可使用锉刀的两端答案：C4. 钳工在划线时，以下哪项操作是正确的？A. 使用划针时，应将划针垂直于工件表面B. 划线时，应使用划线板固定工件C. 划线时，应避免使用直角尺D. 划线时，应将工件表面清理干净答案：D5. 钳工在进行钻孔操作时，以下哪项操作是错误的？A. 钻孔前应检查钻头是否锋利B. 钻孔时，应保持钻头与工件垂直C. 钻孔时，应使用冷却液D. 钻孔时，应快速进给以提高效率答案：D二、判断题（每题1分，共10分）1. 钳工在进行锯削操作时，应使用锯条的锯齿部分进行切割。
（对）2. 钳工在进行锉削操作时，锉刀的推进方向应与锉刀的长边平行。
（错）3. 钳工在进行划线操作时，应使用划线板固定工件，以保证划线准确。
（对）4. 钳工在进行钻孔操作时，钻头的进给速度应保持恒定。
（对）5. 钳工在进行攻丝操作时，应使用丝锥的切削部分进行攻丝。
（错）三、简答题（每题5分，共30分）1. 简述钳工在进行锯削操作时应注意哪些事项？答：在进行锯削操作时，应注意以下事项：确保锯条与工件垂直，使用锯条的锯齿部分进行切割，保持锯削速度适中，避免过快或过慢，同时注意锯削过程中的冷却。
2. 钳工在进行锉削操作时，如何保证加工面的平整度？答：在进行锉削操作时，应保持锉刀与工件表面的角度一致，使用锉刀的全长进行锉削，同时注意锉削时的力度要均匀，避免局部过热或过度磨损。
3. 钳工在进行钻孔操作时，如何保证钻孔的精度？答：在进行钻孔操作时，应确保钻头与工件垂直，使用合适的钻头和转速，同时注意钻孔过程中的冷却和润滑，以及钻孔后的清理工作。

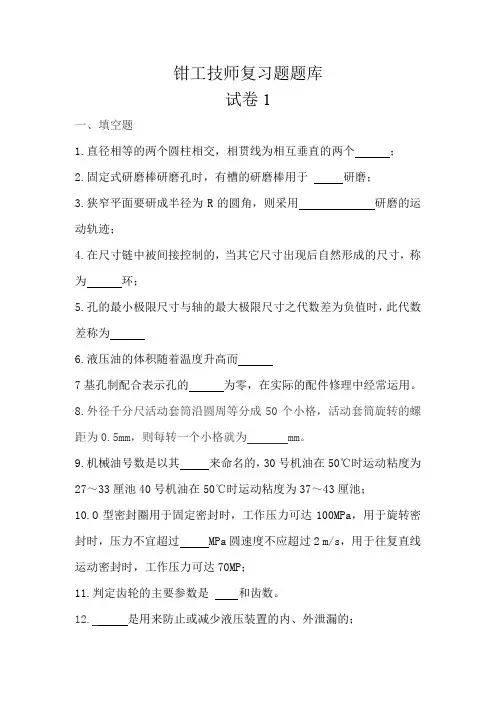

钳工技师复习题题库(3套)
钳工技师复习题题库试卷1一、填空题1.直径相等的两个圆柱相交，相贯线为相互垂直的两个；2.固定式研磨棒研磨孔时，有槽的研磨棒用于研磨；3.狭窄平面要研成半径为R的圆角，则采用研磨的运动轨迹；4.在尺寸链中被间接控制的，当其它尺寸出现后自然形成的尺寸，称为环；5.孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为6.液压油的体积随着温度升高而7基孔制配合表示孔的为零，在实际的配件修理中经常运用。
8.外径千分尺活动套筒沿圆周等分成50个小格，活动套筒旋转的螺距为0.5mm，则每转一个小格就为 mm。
9.机械油号数是以其来命名的，30号机油在50℃时运动粘度为27～33厘池40号机油在50℃时运动粘度为37～43厘池；10.O型密封圈用于固定密封时，工作压力可达100MPa，用于旋转密封时，压力不宜超过 MPa圆速度不应超过2 m/s，用于往复直线运动密封时，工作压力可达70MP；11.判定齿轮的主要参数是和齿数。
12. 是用来防止或减少液压装置的内、外泄漏的；13.在尺寸链中被间接控制的，当其它尺寸出现后自然形成的尺寸，称为环；14.液压系统工作时振动,产生压力时振荡,可能是；15.数控机床位置精度的三项评定项目有轴线的重复定位精度、定位精度和。
二、选择题1.液压传动的动力部分的作用是将机械能转变成液体的( )A、热能B、电能C、压力势能2.油泵的及油高度一般应限制在（）以下，否则易于将油中空气分离出来，引起气蚀。
A、1000mmB、6000mmC、500mm3.（）是用以反映工作行程位置，自动发出命令以控制运动方向和行程大小的一种电器。
A、按钮B、组合开关C、行程开关4.电动机减压起动的方法有多种，但实质都是为了（）电动机的启动电流。
A、增大B、减小C、不变5.交流电的电压、电流通常是指其（）A、最大值B、有效值C、平均值6.在任何力的作用下，保持大小和形状不变的物体称为（）A、固体B、刚体C、钢件7.滚动轴承的温升不得超过（），湿度过高时应检查原因并采取正确措施调整。
钳工技师题库(含参考答案)
钳工技师题库（含参考答案）一、单选题（共38题，每题1分，共38分）1.刀具材料应具备良好的焊接性能，切削加工性能和（）性能。
A、热处理B、耐热性C、耐磨性D、工艺性正确答案：A2.一般（）加工可获得尺寸精度等级为IT6-IT5，表面粗糙度值为0.8~0.2微米。
A、刨削B、车削C、铣刀D、磨削正确答案：D3.原始平板刮削采用的渐进法，直研互刮一般经过（）循环至精度。
A、六次B、三次C、四次D、多次正确答案：D4.滚动轴承内孔为基准孔，即基本偏差为零，公差带在零线的（）。
A、上下对称B、随使用要求定C、上方D、下方正确答案：D5.紧键连接的工作面是（）。
A、上下面B、两侧面C、端面D、全部面正确答案：A6.温度诊断是通过测量设备的温度对其（）进行监测A、温度B、倍率C、速度D、热状态正确答案：D7.意识形态这一概念，是由（）在1979 年第一次提出。
A、特拉西B、列宁C、恩格斯D、马克思正确答案：A8.润滑剂可分为润滑油、润滑脂和（）三大类。
A、黄油B、齿轮油C、固体润滑剂D、柴油正确答案：C9.气动系统中，由于压缩空气含有（），介质需经过处理才能使用。
A、水B、油C、杂质D、其他物质正确答案：A10.键固定在轮毂槽中，键与轴槽为间隙配合，轴上零件可沿轴向移动是（）。
A、半圆键B、平键C、滑键D、导向键正确答案：C11.固定式联轴器安装时，对两轴同轴度要求（）。
A、较低B、一般C、无要求D、较高正确答案：D12.精密的光学量仅在（）进行测量、储藏。
A、室温下B、车间内C、恒温室内正确答案：C13.气压传动的优点有（）A、排气噪音大B、由于气体的可压缩性，使得速度控制和定位精度不稳定C、能够实现过载保护，压力损失小正确答案：C14.测量轴套的椭圆度应选用（）。
A、游标卡尺B、外径千分尺C、块规D、内径百分表正确答案：D15.控制步进电机转动的是（）。
A、输入脉冲B、通电C、下指令D、机械装置正确答案：A16.手工研磨量块时，量块应在整个平板表面运动，使平板各部磨损均匀，以保持平板工作面的准确性。
钳工技师复习题+答案
钳工技师复习题+答案一、单选题（共38题，每题1分，共38分）1.凡在坠落高度（）m，有可能坠落的高处进行的作业，均称为高处作业。
A、≥1B、≥3C、≥2D、≥2.5正确答案：C2.润滑剂可分为润滑油、润滑脂和（）三大类。
A、黄油B、柴油C、齿轮油D、固体润滑剂正确答案：D3.缩短机动时间的措施是（）。
A、采用先进夹具B、采用快换刀具装置C、提高切削用量D、采用定程装置正确答案：C4.合像水平仪或自准直的光学量仪测量的各段示值读数反映各分段倾斜误差，不能直接反应被测表面的（）误差。
A、平行度B、直线度C、倾斜度D、垂直度正确答案：B5.使用齿枪基节仪测量齿轮基节时，至少在齿轮相隔（）位置。
对轮齿的左右两侧齿面进行圈量。
A、120°B、60°C、180°正确答案：A6.噪声的频率范围在（）。
A、20~40HzB、15~20HzC、40Hz~10KHzD、40~60Hz正确答案：D7.检验万能磨床头架回转的主轴中心线的等高度时，头架应回转（）。
A、60°B、30°C、90°D、45°正确答案：D8.Z525立钻的变速箱是属于（）变速机构。
A、滑移齿轮B、塔齿轮C、拉键D、倍增正确答案：A9.锉削平面加工余量为0.5~2mm 时，采用（）锉刀进行锉削加工。
A、整形锉B、细齿锉C、粗齿锉D、中齿锉正确答案：C10.把液体的压力能转变为直线往复运动机械能的装置是（）。
A、液压缸B、蓄能器C、液压泵D、液压马达正确答案：A11.电动机在额定运行时的交流电源的频率称为（）。
A、额定功率B、额定转速C、额定频率D、额定电流正确答案：C12.进气系统主要机件为（）。
A、气缸盖B、进气管C、空气滤清器D、气缸盖上的进气道正确答案：C13.汽油机点火系统可产生足够能量的（）。
A、低压电流B、大电流C、高压电流D、小电流正确答案：C14.在电火花加工中，（）电极在加工过程中相对稳定，生产率高，损耗小，但机加工性能差，磨削加工困难，价格较贵。
钳工技师试题及答案
钳工技师试题及答案一、选择题1. 钳工使用的锯条材质通常是：A. 高碳钢B. 不锈钢C. 铝合金D. 铜合金答案：A2. 下列哪个工具不是钳工常用的工具？A. 手锯B. 锉刀C. 钻床D. 锤子答案：C3. 钳工在进行锉削操作时，正确的姿势是：A. 身体前倾，用力锉削B. 身体直立，用手腕力量锉削C. 身体后仰，用手臂力量锉削D. 身体侧倾，用肩膀力量锉削答案：B二、判断题1. 钳工在进行钻孔操作时，必须使用冷却液。
（错误）2. 钳工在进行锉削时，锉刀的齿纹应与工件表面保持垂直。
（错误）3. 钳工在进行精密测量时，通常使用游标卡尺或千分尺。
（正确）三、简答题1. 简述钳工在进行锉削操作时应注意的事项。
答：在进行锉削操作时，钳工应注意以下几点：首先，选择合适的锉刀，根据工件的硬度和锉削的精度要求选择锉刀的粗细；其次，保持正确的姿势，使用手腕的力量进行锉削，避免身体前倾或后仰；再次，保持锉刀的齿纹与工件表面的角度一致，确保锉削的均匀性；最后，注意锉削的速度和力度，避免过快或过猛导致工件变形或损坏。
2. 钳工在进行钻孔操作时，如何保证钻孔的精度？答：钳工在进行钻孔操作时，保证钻孔精度的方法包括：首先，选择合适的钻头和钻速，根据材料的性质和钻孔的直径选择合适的钻头，并调整适当的钻速；其次，使用钻床或台钻进行操作，确保钻头的垂直度；再次，使用冷却液降低钻头和工件的温度，减少磨损；最后，使用测量工具检查钻孔的直径和深度，确保达到设计要求。
四、操作题1. 请描述钳工如何使用手锯进行直线切割操作。
答：钳工使用手锯进行直线切割的操作步骤如下：首先，将工件固定在工作台上，确保工件稳定；其次，选择合适的手锯，根据切割材料的硬度和厚度选择手锯的齿形和齿距；然后，调整手锯的锯条，使其与工件的切割线对齐；接着，用左手固定锯条，右手握住锯柄，保持锯条与工件的接触点；最后，以稳定的节奏前后拉动锯柄，进行切割，注意保持锯条的直线运动，避免锯条偏离预定轨迹。
钳工技师题库
钳工技师理论复习题一、判断题（正确的请在括号内打“√”，错误的请在括号内打“³”每题2分，共160分）1.>液压夹紧装置要比气动夹紧装置夹紧稳定、可靠、制造成本低，故应用较为广泛。
( ³ )2.>为了提高丝杠螺母副的精度，常采用消隙机构来调整径向配合间隙。
( ³ )3.>刀具对加工精度的影响，将因刀具种类的不同而不同。
( √ )4.>用硬质合金车刀车削硬钢时，切削速度越慢刀具寿命越长。
( ³ )5.>产品按专业化组织生产，使生产过程比较简单，有利于提高生产率和产品质量，降低成本。
( √ )6.>特殊工件划线时,合理选择划线基准,安放位置和找正面,是做好划线工作的关键。
(√ )7.>选择锉刀尺寸规格的大小,仅仅取决于加工余量的大小。
(³ )8.>选择装配法是在大量生产中,装配精度要求很高,组成环数少时,达到装配精度常用的方法。
(√ )9.>集中装配形式，工人技术水平要求不高，装配周期长，适用于装配精度不高的单件小批生产。
( ³ )10.>C6140普通车床的溜板刀架纵，横向运动，可由光杠，丝杠传动而得。
( ³ )11.>钻削精密孔的关键是钻床精度高且转速及进给量合适，而与钻头无关。
(³ )12.>加工精度的高与低是通过加工误差的大和小来表示的。
( √ )13.>机器质量的好坏，关键在于零件的机械加工精度。
(³ )14.>薄膜式气缸价廉,省气,体积小,但工作行程较短。
( √ )15.>划线是机械加工的重要工序,广泛地用于成批生产和大量生产。
( ³ )16.>夹具中的辅助支承在夹具中起定位作用。
( ³ )17.>移动装配，是被装产品经传速工具移动，一个工人或一组工人只完成一定工序的装配形式，适用于大批大量生产。
钳工技师模考试题(含答案)
钳工技师模考试题（含答案）一、单选题（共70题，每题1分，共70分）1、弹簧垫圈开口斜度是( )度。
A、50～60B、70～80C、40～50D、80～90正确答案：B2、板锉的尺寸规格是用锉身的（）大小规定的。
A、长度B、精度C、厚度D、宽度正确答案：C3、活塞距曲轴中心线最大距离时的位置称( )。
A、上止点B、活塞行程C、气缸工作容积D、下止点正确答案：A4、精加工的尺寸精度和表面粗糙度最高的加工方法是( )。
A、超声加工B、电解加工C、电火花加工D、激光加工正确答案：C5、滑动轴承中加润滑剂作用，减小轴承中的( )；带走热量，缓冲吸震。
A、防锈B、冷却C、密封D、摩擦与磨损正确答案：D6、制造锉刀应选用（C）材料。
A、T4B、T10C、T7D、T12正确答案：C7、伺服系统的驱动元件，有直流伺服电机、交流伺服电机和( )等。
A、汽油机B、步进电机C、汽轮机D、柴油机正确答案：B8、旋转件可在( )角度均能在平衡支承架上停留时，才算达到静平衡。
A、水平B、垂直C、任意D、倾斜正确答案：C9、螺旋传动机械是将螺旋运动变换为( )。
A、直线运动B、两轴速垂直运动C、曲线运动D、螺旋运动正确答案：A10、在零件图上用来确定其它点.线.面位置的基准称为( )基准。
A、定位B、划线C、设计D、修理正确答案：C11、内柱外锥式轴承装配，将外套压入箱体孔中，其配合为( )。
A、H8/h7B、H7/r6C、H9/C9D、H8/f7正确答案：B12、当限压式变量叶片泵的输出压力高于调定值时，则( )。
A、偏心距自动增大B、偏心距不变C、输出量自动增加D、偏心距自动减小正确答案：D13、在轴两端支承点，用轴承盖单向固定轴承，分别限制两个方向的( )。
A、径向转动B、轴向移动C、随轴游动D、径向移动正确答案：B14、车削具有适应性强，( )和生产率高，以及加工成本低的特点。
A、尺寸精度B、工作精度C、加工精度D、表面粗糙度正确答案：C15、大型机床工件台的爬行现象对工件加工质量影响最大的是( )。
钳工技师复习题及答案
钳工技师复习题及答案一、单选题（共70题，每题1分，共70分）1、直径为30-50mm的孔，一般分（）次钻削。
A、一B、四C、三D、二正确答案：D2、以下不属于多分型面型腔模型芯断裂故障检查项目的是( )。
A、检查进浇点位置B、检查型芯老化程度C、检查脱模斜度D、检查模具结构合理程度正确答案：C3、钻斜孔工艺中，首要解决的工工艺难题是( )。
A、明确钻孔过程中进给量的大小B、明确钻孔的质量标准C、明确钻孔的数量D、明确起钻的方法正确答案：D4、划线时，在零件的每一个方向都需要选择（）A、二B、一C、四D、三正确答案：B5、蜗杆的轴心线应在蜗轮轮齿的( )面内。
A、上B、对称中心C、下D、齿宽右面正确答案：B6、由于设计基准与定位基准不重合所造成加工尺寸的误差称为( )。
A、定位副准确误差B、基准不重合误差C、基准重合误差D、定位副不准确误差正确答案：B7、接触器的释放是靠( )实现的。
A、重力B、吸引力C、反作用弹簧力D、电磁力正确答案：C8、磨床主轴两端锥面接触面要求为：左端锥面大于等于( )。
A、40%B、80%C、60%D、90%正确答案：B9、投影仪测量是( )。
A、非接触性的测量B、理论性的测量C、接触性测量D、比照性测量正确答案：A10、M3以上的圆板牙尺寸可调节，其调节范围是( )。
A、1～1.5mmB、0.6～0.9mmC、2～1.5mmD、0.1～0.5mm正确答案：D11、( )是内燃机中将热能变为机械能的主要机构。
A、机体组成B、启动系统C、配气机构D、曲轴连杆机构正确答案：D12、装配图的读法，首先是看( )，并了解部件的名称。
A、明细表B、技术文件C、标题栏D、零件图正确答案：C13、试件粗糙度差，原因是刀架部分有松动或接触精度差和( )。
A、压板过紧B、滑枕憋劲C、拆极卡死D、滑枕压板间隙大正确答案：D14、凸模装配后要复查凸模与固定板的垂直度、凸模与卸料板型孔的配合状态以及固定板与( )的平行度精度后，磨削凸模组件上下端面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
41．合金调质钢的性能特点与用途有哪些？答：具有高强度、高韧性的良好的综合力学性能。
主要用于制造在重载荷下同时又受冲击载荷作用的一些重要零件，如汽车、拖拉机、机床等上的齿轮、主轴、连杆、高强度螺栓等。
42．设备改造（精化）的目的是什么？ 答：设备改造（精化）的目的是： （1）提高设备可靠性和工序能力。
（2）提高劳动生产率。
（3）减轻操作劳动强度、提高设备自动化程度。
41．高碳钢的性能特点与用途有哪些？答：具有较高的强度、硬度和弹性，但焊接性不好，切削性稍差，冷变形塑性差。
主要用来制造具有较高强度、耐磨性和弹性的零件，如气门弹簧、弹簧垫圈、板簧和螺旋弹簧等弹性元件及耐磨零件。
42．在设备诊断中，通过油样分析可获得哪些信息？答：磨屑的浓度和颗粒大小反映了设备磨损的严重程度；磨屑的大小和形貌反映了磨屑产生的原因，即磨损发生的机理；磨屑的成分反映了磨屑产生的部位，即零件磨损的部位。
41．中碳钢的性能特点与用途有哪些？．答：具有较高的强度和硬度，其塑性和韧性随含碳量的增加而逐步降低，切削性能良好。
经调质后，能获得较好的综合力学性能。
主要用来制作受力较大的机械零件，如连杆、曲轴、齿轮和联轴器等。
42．数控机床的加工特点是什么？答：加工精度高，尺寸一致性好；可以加工较复杂型面的工件；生产效率高；减轻工人劳动强度；经济效益明显。
41．高速钢的性能特点与用途有哪些？1．答：具有高热硬性（可达600℃）、高硬度、高耐磨性。
常用于制造切削速度较高的刀具（如车刀、铣刀、钻头等）和形状复杂、载荷较大的成型刀具（如齿轮铣刀、拉刀）；冷挤压模及某些耐磨零件。
考 生 答 题 不 准 超 过 此 线42．设备改造（精化）的原因有哪些？ 答：设备改造（精化）的原因是：（1）工件结构特点的需要。
如工件刚性差、易变形或形状独特等。
（2）工件技术要求的需要。
如有些工件在应用的设备上加工达不到工件的技术要求、尺寸精度、表面粗糙度、位置精度等。
（3）工件加工批量的需要。
改进设备的工序能力可以提高工件加工的生产率。
41．珠光体灰铸铁的性能特点与用途有哪些？答：强度低，塑性、韧性差，但具有良好的铸造性、切削性和加工性，较高的耐磨性、减振性及较低的缺口敏感性。
主要用于制造承受较大载荷和要求一定的气密性或耐蚀性等较重要的零件，如齿轮、机座、飞轮、活塞、汽缸体、液压缸、阀门等。
42．可编程控制器（PLC ）的工作原理是什么？答：可编程控制器（PLC ）的工作原理是由按钮、传感器和行程开关输入信号，当信号改变时，控制系统做出反应，通过编制的机内逻辑程序，产生输出信号以控制被控系统的外部负载（如继电器、电动机、电磁阀、指示灯、报警器等）。
五、计算题（第43～44题。
每题5分，满分10分。
）43．轴套零件的轴向尺寸如图所示，其外圆、内孔及端面均已加工。
试求当以B 面定位钻铰φ10H7mm 孔的工序尺寸，并画出尺寸链图。
解：画尺寸链图。
封闭环为A E =25±0.15；增环有A 1=50±0.05，A 3（待求）；减环有A 2=005.060-。
005.060-。
因：A E = A 1＋A 3－A 2 有：A 3 = A E ＋A 2－A 1=25＋60－50=35 因：A Emax = A 1max ＋A 3max －A 2min 有：A 3max = A Emax ＋A 2min －A 1max =25.15＋59.95－50.05=35.05（或因：A ES = A 1S ＋A 3S －A 2X 有：A 3S = A ES ＋A 2X －A 1S =0.15－0.05－0.05=+0.05）因：A Emin = A 1min ＋A 3min －A 2max 有：A 3min = A Emin ＋A 2max －A 1min =24.85＋60－49.95=34.9 （或因：A EX = A 1X ＋A 3X －A 2S 有：A 3X = A EX ＋A 2S －A 1X =－0.15＋0＋0.05=－0.10）故 A 3为05.010.035+-mmA 2 A 3A E试卷正文44．某旋转件的质量m =50kg ，工作转速n =3000r/min ，平衡精度等级为G2.5。
试求平衡后允许的偏心距e 和剩余不平衡力矩M （取重力加速度g ≈10m/s 2）。
解：旋转件的角速度 ω=2πn /60=2π×3000/60=314.16 rad/s 由于平衡精度等级为G2.5，所以旋转件的偏心速度 v e =2.5 mm /s 允许的偏心距 e =1000 v e /ω=1000×2.5/314.16=7.96μm剩余不平衡力矩 M =We =mge =50×10×7.96=3980 N ·μm =3.98 N ·mm答：平衡后允许的偏心距e 为7.96μm ，剩余不平衡力矩M 为3.98 N ·mm 。
43．如图所示的轴套件，当加工B 面保证尺寸20.0010+mm 时的定位基准为A 时，需进行工艺尺寸换 算。
试计算A 、B 间的工序尺寸，并画出尺寸链图。
解：画尺寸链图。
封闭环为A E =20.0010+；增环有A 1（待求），A 3=05.0030+；减环有A 2=60±0.05。
因：A E = A 1＋A 3－A 2 有：A 1 = A E ＋A 2－A 3=10＋60－30=40 因：A Emax = A 1max ＋A 3max －A 2min 有：A 1max = A Emax ＋A 2min －A 3max =10.20＋59.95－30.05=40.10（或因：A ES = A 1S ＋A 3S －A 2X 有：A 1S = A ES ＋A 2X －A 3S =0.20－0.05－0.05=+0.10）因：A Emin = A 1min ＋A 3min －A 2max 有：A 1min = A Emin ＋A 2max －A 3min =10＋60.05－30=40.05（或因：A EX = A 1X ＋A 3X －A 2S 有：A 1X = A EX ＋A 2S －A 3X =0＋0.05－0=+0.05）故 A 1为10.005.040++mm 。
答：A 、B 间的工序尺寸为10.005.040++mm 。
A 1 A E A 3 A 244．某旋转件的质量m =20kg ，工作转速n =2900r/min ，平衡精度等级为G6.3。
试求平衡后允许的偏心距e 和剩余不平衡力矩M （取重力加速度g ≈10m/s 2）。
．解：旋转件的角速度 ω=2πn /60=2π×2900/60=303.67 rad/s由于平衡精度等级为G6.3，所以旋转件的偏心速度 v e =6.3 mm /s 允许的偏心距 e =1000 v e /ω=1000×6.3/303.67=20.75μm剩余不平衡力矩 M =We =mge =20×10×20.75=4150 N ·μm =4.15 N ·mm 答：平衡后允许的偏心距e 为20.75μm ，剩余不平衡力矩M 为4.15 N ·mm 。
43．图示圆柱齿轮，内孔需淬硬及磨削，孔径为φ06.0040+mm ，键槽深度尺寸为20.003.43+mm 。
若加工工序顺序为： （1）镗内孔至φ10.004.39+mm ；（2）拉键槽至尺寸A ； （3）热处理；（4）磨内孔至尺寸φ06.0040+mm 。
由于热处理后内孔的尺寸变形很小，可忽略不计，为了保证键槽尺寸深度20.003.43+mm ，计算拉键槽的中间工序尺寸A ，并画出尺寸链图。
．解：画尺寸链图。
封闭环为键槽尺寸深度A E =20.003.43+；增环有磨内孔半径尺寸A 2=03.0020+，拉键槽尺寸A （待求）；减环有镗内孔半径尺寸A 1=05.007.19+。
因：A E = A 2＋A －A 1 有：A = A E ＋A 1－A 2=43.3＋19.7－20=43因：A Emax = A 2max ＋A max －A 1min 有：A max = A Emax ＋A 1min －A 2max =43.50＋19.7－20.03=43.17 （或因：A ES = A 2S ＋A S －A 1X 有：A S = A ES ＋A 1X －A 2S =0.20＋0－0.03=+0.17）因：A Emin = A 2min ＋A min －A 1max 有：A min = A Emin ＋A 1max －A 2min =43.3＋19.75－20=43.05（或因：A EX = A 2X ＋A X －A 1S 有：A X = A EX ＋A 1S －A 2X =0＋0.05－0=+0.05）故 A 为17.005.043++mm 。
答：拉键槽的中间工序尺寸A 为17.005.043++mm 。
A 2A 1A44．某旋转件的质量m =100kg ，工作转速n =1000r/min ，平衡精度等级为G1。
试求平衡后允许的偏心距e 和剩余不平衡力矩M （取重力加速度g ≈10m/s 2）。
解：旋转件的角速度 ω=2πn /60=2π×1000/60=104.72 rad/s由于平衡精度等级为G1，所以旋转件的偏心速度 v e =1 mm /s 允许的偏心距 e =1000 v e /ω=1000×1/104.72=9.55μm剩余不平衡力矩 M =We =mge =100×10×9.55=9550 N ·μm =9.55 N ·mm 答：平衡后允许的偏心距e 为9.55μm ，剩余不平衡力矩M 为9.55 N ·mm 。
43．如图所示的零件，加工三个孔，计算加工后孔1和孔2之间、孔1和孔3之间所能达到的尺寸精度，并画出尺寸链图。
解：（1）孔1和孔2之间的尺寸精度A 12。
画尺寸链图。
封闭环为A 12（待求）；增环有A 2=1.0060+；减环有A 1=05.0020+。
A 12 = A 2－A 1=60－20=40A 12max = A 2max －A 1min =60.1－20=40.1（或A 12S = A 2S －A 1X =0.1－0=＋0.1）A 12min = A 2min －A 1max =60－20.05=39.95（或A 12X = A 2X －A 1S =0－0.05=－0.05）所以 A 12=1.005.040+-mm 。
（2）孔1和孔3之间的尺寸精度A 13。
