纳米材料的结构和性质
材料科学中的纳米结构与性能
材料科学中的纳米结构与性能材料科学是一门研究各种材料物质运用、改变、塑造等方面的科学，涵盖了广泛的领域，而其中的纳米结构是近年来备受关注的焦点。
纳米结构是指在纳米尺度（1~100纳米）的范围内，材料的结构和性质发生了显著的变化，比如硬度、强度、导电性等。
这些性质的改变，带来了新的材料特性和应用前景。
在本文中，将会重点探讨纳米结构在材料科学中的应用和性能。
一、纳米结构对材料性能的影响纳米结构的出现，使得材料的物理、化学性质发生了明显的变化。
特别是在纳米尺度下，一些传统材料变得更加坚硬、强韧，而另一些则会出现松散、易碎等性质。
这些性质的变化，直接影响了材料的应用范围和使用效果。
1.硬度与强度研究表明，随着晶粒尺寸的减小，材料的硬度和强度会相应地提高。
这是因为晶粒越小，材料中的位错数量就会增加，导致材料的强度和硬度增加。
纳米晶材料的强度甚至可以与金刚石相媲美，因此在制造坚硬耐磨新型材料上有广泛的应用前景。
2.导电性对于电子学和光电学等领域来说，导电性是一项非常重要的性质。
研究表明，纳米结构的材料可以显著提高导电性，如纳米碳管、纳米颗粒等，均表现出了良好的导电性能。
这种性质的改善，使得纳米结构材料在制造高速电子器件、光电器件、甚至是高价值电子元件等领域都有非常广泛的应用。
3.热稳定性材料在使用过程中，不可避免地会受到一定的温度影响，其中的热稳定性是衡量材料抗高温性的重要指标。
研究发现，纳米结构材料中，晶粒的缺陷和杂质的扩散速率均发生了明显的降低，因此具有更好的热稳定性。
这种性质的改进，可以使材料在高温环境下更加稳定，从而使得材料可以扩展到更多的应用场景中。
二、纳米结构的制备技术纳米结构的制备技术对于纳米材料的性质和应用同样重要。
传统材料制备的方法不适用于纳米材料制备，因此需要专门的制备技术。
1.溶胶凝胶法溶胶凝胶法是指将一个溶解物内的分子或离子在适当的条件下形成胶体凝胶，再通过热处理或化学处理等方法，制备成具有特定纳米结构的材料。

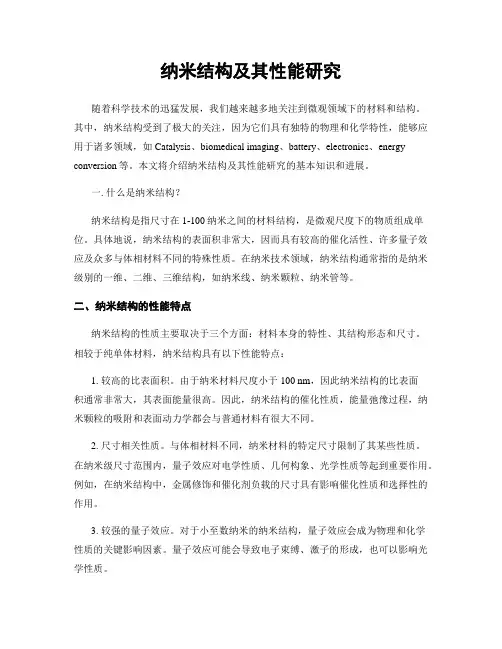

纳米结构及其性能研究
纳米结构及其性能研究随着科学技术的迅猛发展，我们越来越多地关注到微观领域下的材料和结构。
其中，纳米结构受到了极大的关注，因为它们具有独特的物理和化学特性，能够应用于诸多领域，如Catalysis、biomedical imaging、battery、electronics、energy conversion等。
本文将介绍纳米结构及其性能研究的基本知识和进展。
一. 什么是纳米结构？纳米结构是指尺寸在1-100纳米之间的材料结构，是微观尺度下的物质组成单位。
具体地说，纳米结构的表面积非常大，因而具有较高的催化活性、许多量子效应及众多与体相材料不同的特殊性质。
在纳米技术领域，纳米结构通常指的是纳米级别的一维、二维、三维结构，如纳米线、纳米颗粒、纳米管等。
二、纳米结构的性能特点纳米结构的性质主要取决于三个方面：材料本身的特性、其结构形态和尺寸。
相较于纯单体材料，纳米结构具有以下性能特点：1. 较高的比表面积。
由于纳米材料尺度小于100 nm，因此纳米结构的比表面积通常非常大，其表面能量很高。
因此，纳米结构的催化性质，能量弛豫过程，纳米颗粒的吸附和表面动力学都会与普通材料有很大不同。
2. 尺寸相关性质。
与体相材料不同，纳米材料的特定尺寸限制了其某些性质。
在纳米级尺寸范围内，量子效应对电学性质、几何构象、光学性质等起到重要作用。
例如，在纳米结构中，金属修饰和催化剂负载的尺寸具有影响催化性质和选择性的作用。
3. 较强的量子效应。
对于小至数纳米的纳米结构，量子效应会成为物理和化学性质的关键影响因素。
量子效应可能会导致电子束缚、激子的形成，也可以影响光学性质。
4. 单轴磁性。
一些纳米结构材料（例如纳米磁性材料）展现出单轴磁性，这意味着它们对于磁场的反应是主要沿着一个方向的。
此特性极大地扩展了纳米结构在数据存储、磁性成像等领域的应用。
三、纳米结构的研究方法对于纳米结构的研究，研究方法至关重要。
目前常见的纳米结构研究方法有以下几种：1. 扫描电子显微镜(SSEM)。
无机纳米材料的结构和性质及其应用
无机纳米材料的结构和性质及其应用无机纳米材料是指粒径在1~100纳米之间的无机物质，具有与宏观材料不同的结构和性质。
它们的小尺寸和高特异表面积使它们具有良好的化学、物理、光学、热学、电学和磁学性质。
这些性质使得无机纳米材料在催化、电池、传感、生物医学、纳米电子学、纳米机械学等领域有着广泛的应用。
本文将介绍无机纳米材料的结构和性质，以及它们的应用前景。
一、无机纳米材料的结构无机纳米材料的结构可以分为两大类：一是晶格结构，即晶体结构的缩小版；二是非晶态结构，即没有规则有序排列的结构。
其中，晶体结构的纳米材料包括单晶纳米粒子和多晶纳米颗粒，它们是由原子或分子按照一定的空间排列方式组织起来的。
而非晶态结构的纳米材料具有类似于液体或气体状态的无序排列，如玻璃、纤维等。
晶格结构的无机纳米材料主要有四种类型：1）球形纳米粒子，2）棒状纳米颗粒，3）二维或三维纳米结构，常见的有纳米线、纳米管和多孔纳米结构，4）纳米晶体。
这些结构通过物理或化学方法可以制备出来，例如化学合成法、物理气相沉积法、熔融法、溶胶凝胶法等等。
非晶态结构的无机纳米材料主要有以下几种形态：1）无定形纳米材料（如非晶态SiO2）；2）非晶态金属玻璃；3）纳米多晶体结构（如纳米金和镍等）；4）非晶态或化学弱有序状态的铁磁材料。
这些结构通常采用熔融法、溶胶凝胶法和物理气相沉积法等制备。
二、无机纳米材料的性质无机纳米材料由于其小尺寸和高表面积/体积比，具有许多特殊的性质，其性质与普通材料有很大差异，主要有以下几点：1）量子效应。
纳米材料的电子与原子核之间的距离与纳米尺寸和粒径有关。
粒径小到一定程度，纳米材料的这些特性与量子力学联系紧密，表现出典型的量子效应，如发光效应、电子隧穿效应等。
2）表面效应。
由于其高表面积/体积比，纳米材料表面原子向外露出，而且表面结构与内部结构不同，导致表面具有很高的能量和活性。
这些表面效应使得纳米材料具有较强的催化、吸附和反应活性。
第三章 纳米材料的特性
（一）纳米材料的结构与形貌ZnO nanotube （一）纳米材料的结构与形貌1D ZnO nanostructures 热学性能电学性能磁学性能光学性能开热学性能开始烧结温度下降开始烧结温度下降TiO2微粒的烧结与尺寸关系纳米颗粒的晶化温度降低电阻特性介电特性压电效应电阻特性纳米金属与合金的电阻Gleiter等对纳米金属Cu，Pd，Fe块体的电阻与温度关系，电阻温度系数与颗粒尺寸的关系进行与常规材料相比，Pd纳米相固体z 随颗粒尺寸减小，电阻温度系Pd纳米固相的电阻温度系数与尺寸的关系例如，纳米银细粒径20nm18nm11nm纳米金属与合金的电阻电阻特性电阻特性介电特性是材料的基本物性•介电常数：•最新的纳米材料微波损耗机制是如今吸波材料分析的一大热点常规材料的极化都与结构的有序相联系，而纳米材料在结构上与常规粗晶材料存在很大的差别．它的介电行为（介电常数、介电损耗）有自己的特点。
介电特性减小明显增大。
在低频范围内远高于体材料。
介电特性目前，对于不同粒径的纳米非晶氮化硅、纳米钛矿、金红石和纳米（个损耗峰．损耗峰的峰位随粒径增大移向高频。
7nm27nm 84nm 258nm介电特性压电效应压电效应纳米压电电子学(Nanopiezotronics)全新研究领域和学科,有机地把压电效应和半导体效应在纳米尺度结合起来高磁化率超顺磁性：当铁磁质的磁化达到饱和之后，如果将外磁场去掉，由于介质中的掺杂内应力阻碍磁畴恢复到原来的纳米微粒尺寸高于超顺磁临界尺寸时通常呈现高的矫顽力右图为用惰性气体蒸发冷凝方法制备的Fe纳米微粒居里温度降低居里温度降低居里温度降低随粒径下降而减小，根据铁磁学，原子间距减小会随着粒径减小而对9nm Ni微粒：高磁化率巨磁电阻效应z 巨磁电阻效应巨磁电阻效应纳米材料磁学特性小结纳米材料光学特性宽频带强吸收粒子的反射率为1％，Au 纳米粒子的反射率小于10％。
纳米氮化硅对红外有一个宽频强吸收谱纳米氮化硅红外光谱Si3N4热压片的红外吸收谱Si-N 键伸缩震动宽频带强吸收吸收光谱的兰移现象吸收光谱的兰移现象激子吸收带吸收光谱的红移现象吸收光谱的红移现象：激子吸收带纳米颗粒发光现象上图曲线1和2分别为掺了粒径大于10 纳米和5纳米的CdSexS1-x的玻璃的光吸收谱，尺寸变小后出现明显的激子峰。
纳米材料的种类和性质
纳米材料的种类和性质摘要：本文简述了纳米材料的基本概念、种类和性质。
关键词：纳米材料；概念；性质；种类正文：1纳米材料概念：从尺寸大小来说，通常产生物理化学性质显著变化的细小微粒的尺寸在0.1微米以下（注1米=100厘米，1厘米=10000微米，1微米=1000纳米，1纳米=10埃），即100纳米以下。
因此，颗粒尺寸在1～100纳米的微粒称为超微粒材料，也是一种纳米材料。
纳米级结构材料简称为纳米材料(nanometer material)，是指其结构单元的尺寸介于1纳米～100纳米范围之间。
由于它的尺寸已经接近电子的相干长度，它的性质因为强相干所带来的自组织使得性质发生很大变化。
并且，其尺度已接近光的波长，加上其具有大表面的特殊效应，因此其所表现的特性，例如熔点、磁性、光学、导热、导电特性等等，往往不同于该物质在整体状态时所表现的性质。
纳米颗粒材料又称为超微颗粒材料，由纳米粒子(nano particle)组成。
纳米粒子也叫超微颗粒，一般是指尺寸在1～100nm间的粒子，是处在原子簇和宏观物体交界的过渡区域，从通常的关于微观和宏观的观点看，这样的系统既非典型的微观系统亦非典型的宏观系统，是一种典型的介观系统，它具有表面效应、小尺寸效应和宏观量子隧道效应。
2纳米材料种类：纳米材料大致可分为纳米粉末、纳米纤维、纳米膜、纳米块体等四类。
其中纳米粉末开发时间最长、技术最为成熟，是生产其他三类产品的基础。
2.1纳米粉末：又称为超微粉或超细粉，一般指粒度在100纳米以下的粉末或颗粒，是一种介于原子、分子与宏观物体之间处于中间物态的固体颗粒材料。
可用于：高密度磁记录材料；吸波隐身材料；磁流体材料；防辐射材料；单晶硅和精密光学器件抛光材料；微芯片导热基片与布线材料；微电子封装材料；光电子材料；先进的电池电极材料；太阳能电池材料；高效催化剂；高效助燃剂；敏感元件；高韧性陶瓷材料（摔不裂的陶瓷，用于陶瓷发动机等）；人体修复材料；抗癌制剂等。
纳米材料的特性
块体半导体与半导体 纳米晶的能带示意图
2) 表面效应：纳米颗粒大 的表面张力使晶格畸变， 晶格常数变小。对纳米氧 化物和氮化物的研究表明， 第一近邻和第二近邻的距 离变短，键长的缩短导致 纳米颗粒的键本征振动频 率增大，结果使红外吸收 带移向高波数。
CdSe纳米颗粒的吸收光谱蓝移现象 A.P.Alivisatos, J. Phys. Chem. 100, 13227 (1996)
h
纳米氮化硅、碳化硅以及三氧化二铝粉等对红外有一个 宽频带强吸收谱。
不同温度退火下纳米三氧化二铝材料的红外吸收谱 1－4分别对应873，1073，1273和1473K退火4小时的样品
纳米材料的红外吸收谱宽化的主要原因
1) 尺寸分布效应：通常纳米材料的粒径有一定分布，不同颗粒的表面张 力有差异，引起晶格畸变程度也不同。这就导致纳米材料键长有一个分 布，造成带隙的分布，这是引起红外吸收宽化的原因之一。 2) 界面效应：界面原子的比例非常高，导致不饱和键、悬挂键以及缺陷 非常多。界面原子除与体原子能级不同外，互相之间也可能不同，从而 导致能级分布的展宽。与常规大块材料不同，没有一个单一的、择优的 键振动模，而存在一个较宽的键振动模的分布，在红外光作用下对红外 光吸收的频率也就存在一个较宽的分布。
5nm
>10nm
激子带的吸收系数随粒径的减小而增 加，即出现激子的增强吸收并蓝移。
CdSexS1-x玻璃的吸收光谱
曲线1所代表的粒径大于10nm 曲线2所代表的粒径为5nm
5、纳米微粒发光现象
当纳米微粒的尺寸小到一定值时可在 一定波长的光激发下发光。所谓光致发光 (photoluminescence)是指在一定波长光照射 下被激发到高能级激发态的电子重新跃回到 低能级被空穴俘获而发射出光子大块材料相比，纳米微粒的吸收带普遍存在“蓝移” 现象，即吸收带移向短波长方向。 例如，纳米 SiC 颗粒和大块 SiC 固体的红外吸收频率峰值 分别为814cm-1和794cm-1。纳米SiC颗粒的红外吸收频率较大 块固体蓝移了20cm-1。
纳米材料的基本概念和性质汇总
6、纳米复合材料
定义：纳米复合材料是由两种或两种以上的 固相（其中，至少在一维为纳米级大小）复合 而成的复合材料。这些固相可以是晶质、非晶 质、半晶质或兼而有之。也可以是有机物、无 机物或二者兼有。
纳米复合材料的特点：
可综合发挥各组分间协同效能 性能的可设计性
可按需加工材料的形状
纳米复合材料的性质：
团簇的研究是多学科的交叉
化学
合成化学 化学动力学 晶体化学 结构化学 原子簇化学
物理
原子、分子物理 非晶态
表面物理 晶体生长
其它
星际分子 矿岩成因 燃烧烟粒等
原子团簇的分类
按原子种类数目：
一元原子团簇
金属团簇，如Nan，Nin等
碳簇，如C60，C70等 非金属团簇
非碳簇，如B，P，S簇
二元原子团簇：包括InnPm，AgnSm等
应用：
含有20％超微钻颗粒的金属陶瓷是火箭喷气口的耐 高温材料。
金属铝中含进少量的陶瓷超微颗粒，可制成重量轻、 强度高、韧性好、耐热性强的新型结构材料。
超微颗粒亦有可能作为渐变（梯度）功能材料的原 材料。例如，材料的耐高的复合体，使其间连续地发生变化，这种材料可用于 温差达1000℃的航天飞机隔热材料。
小尺寸效应 表面效应 量子尺寸效应 宏观量子隧道效应
应用：
光、电、磁、敏感和催化材料 吸波材料 防辐射材料 高韧性陶瓷材料等
3、碳纳米管、纳米棒、纳米线
碳纳米管是纳米材料的一支新军。它由纯碳元素 组成，是由类似石墨六边形网格翻卷而成的管状物， 它一般为多层，直径为几纳米至几十纳米，长度可 达数微米甚至数毫米。
同步增韧、增强效应。无机填充材料具有刚性，有机材料具有韧性， 纳米无机材料对有机材料的复合改性，可在发挥无机材料增强效果的 同时起到增韧的效果。 新型功能高分子材料。纳米复合材料以纳米级水平平均分散在复合 材料中，可以直接或间接地达到具体功能的目的，比如高效催化剂、 紫外光屏蔽等。
举例说明纳米材料的结构与其性质的关系
代鹏程无机化学2009级硕博连读学号：200911461题目：举例说明纳米材料的结构与其性质的关系答：目录1、纳米材料定义2、纳米材料的结构3、纳米材料的性能4、以量子点为例说明纳米材料结构与其性质的关系5、以纳米线为例说明纳米材料结构与其性质的关系1、纳米材料定义纳米材料是纳米级结构材料的简称。
狭指由纳米颗粒构成的固体材料，其中纳米颗粒的尺寸最多不超过100纳米，在通常情况下不超过10纳米；从广义上说，纳米材料，是指微观结构至少在一维方向上受纳米尺度（1～100nm）限制的各种固体超细材料，它包括零维的原子团簇（几十个原子的聚集体）和纳米微粒；一维纳米纤维；二维纳米微粒膜（涂层）及三维纳米材料。
2、纳米材料的结构材料学研究认为：材料的结构决定材料的性能，同时材料的性能反映材料的结构。
纳米材料也同样如此。
对于纳米材料，其特性既不同于原子，又不同于结晶体，可以说它是一种不同于本体材料的新材料，其物理化学性质与块体材料有明显的差异。
纳米材料的结构特点是：纳米尺度结构单元，大量的界面或自由表面，以及结构单元与大量界面单元之间存在的交互作用。
在结构上，大多数纳米粒子呈现为理想单晶，也有呈现非晶态或亚稳态的纳米粒子。
纳米材料的结构上存在两种结构单元；即晶体单元和界面单元。
晶体单元由所有晶粒中的原子组成，这些原子严格地位于晶格位置；界面单元由处于各晶粒之间的界面原子组成，这些原子由超微晶粒的表面原子转化而来。
纳米材料由于非常小，使纳米材料的几何特点之一是比表面积（单位质量材料的表面积）很大，一般在102～104m2/g。
它的另一个特点是组成纳米材料的单元表面上的原子个数与单元中所有原子个数相差不大。
例如：一个由5个原子组成的正方体纳米颗粒，总共有原子个数53=125个，而表面上就有约89个原子，占了纳米颗粒材料整体原子个数的71%以上。
这些特点完全不同于普通的材料。
例如，普通材料的比表面积在10m2/g以下，其表面原子的个数与组成单元的整体原子个数相比较完全可以忽略不计。
