面料疵点--图片
常见布面疵点的辨别和成因分析
常见布面疵点的辨别和成因分析(1)异纱(Wrong Yarn)外观：在针织物之毛中，横向连续之毛圈，由较规格用纱为粗或细之纱织造而成。
一般多为单根，但偶亦有并列或间隔多根者。
视之稀密、厚薄与正常者不同。
成因：在针织物织造时，操作人员误用非指定支数或丹尼规格之纱编织。
误用较细之纱，则织物显得稀薄。
误用较粗之纱，则织物显得密厚。
(2)异经(Wrong End)外观：梭织物之经纱有单独一根或并列数根非指定规格之粗细者。
若为较细之纱，则称谓细经(FineEnd)。
若为较粗之纱，则称谓粗经(CoarseEnd) 。
成因：于整经时取用牵经之筒子纱支数错误，使用非指定规格之经纱。
此种瑕疵经常为全匹性者。
(3)异纬(Wrong Pick)外观：梭织物之纬物，有一根或连续多根非指定规格之粗细者。
若为较细之纱，则称谓细纬(FinePick)。
若为较粗之纱，则称谓粗纬(CoarsePick)。
成因：于织造时，纬纱管之纬纱，或无梭织机喂入之筒子纱支数错误，使用非指定规格之纬纱。
操作人员于发现后，多予以停机拆除。
但自动换管之织机，则往往不易发现。
(4)组织错误(Wrong Weaving)外观：即织法错误，布面之织纹与原设计者不同。
例如左斜纹织成右斜纹等。
成因：一般多为穿综错误所造成。
其它如提花织物之纹板错误，多规格经纱织物之经纱排列错误等。
(5)并经(Wrong Draw)外观：相邻之两根经纱并在一起，依织物组织当作一根织入布中者。
视之，该根（实为两根）纱显得特别粗。
此种瑕疵均为全匹性者，如在经轴初织时发现，剔除并列中之一根，则能完全避免。
成因：1).整经牵纱时疏忽将两根当作一根。
2).浆纱后分纱不清，两根粘在一起，形同一根。
3).穿综时两根穿入同一综丝。
(6)并纬(Mispick)外观：纬纱两根织入同一织口内，偶亦有三根或更多根者。
并纬之长度长短不等，以织物全幅宽者，与在近两布边10公分上下者较多。
成因：1).织物全幅长之并纬，系因停机排除故障后，未查对织口开车。
通常布面的疵点及其产生原因
.通常布面疵点1.疵布表磨损点：布面由于摩擦或非正常力的作用，使布面有所损坏。
2.背面的印渍：在印花过程中，常常背面有垫布，使染布的背面有印花的痕迹。
3.横档：在织造过程中，造成的质量问题。
4.斜纹路：针织，梭织布，纹路不直，或非直角状，构成斜纹路。
5.弓纱：弓经或弓纬（梭织和针织都有，往往是张力不匀引起。
6.粗纱：织造过程中由于纬纱用光而带来的引起的粗纬或弓纬，也有其它因素引起的可能7.斑点，粒子：当纬纱用完时，一个尾巴结入织物中，把它钩出来在织物中留下的空档8.飞色：A.纱或织物颜色B.象夹着染色物一样，引起的原因是仿纱或织造过程中的杂物和飞尘造成9.带色：色织物较多，梭织布的色纱经过布机时没，织布机上留下颜色所致，会使织物花形，图案的不全，针织布纱在导圈上留下颜色，同样造成图案和花形不良10.少色：印花过程中，阔色时，由于不平直导致未在布上沾上颜色。
11.色污：印花过程中，被粘污或图案被破坏12.折痕：不同于织档，它有可能贯穿于整个布面，而折痕仅仅是成品检验，折叠过程中折布造成很难在后道工序中把它清除掉13.直档：筒子布，在染色过程中的挤压导致，布面呈现直档14.吊经：由于布机布面张力太大，超过正常的要求，通常断头引起15.筘路：由于针和筘的关系显示洞和少针迹16.缩纬：无梭织机纬纱进去后缺少张力导致纬纱不平直17.印花中的干痕：由于刮刀关系，没有清洁好，通常留下长痕18.少纱：织布和针织机断纱时仍在运转19.飞花：长在纺纱过程中杂质等飞入导致，纱线不纯20.全横档（疵）:边对边全排可见的疵点允许2-3次/100码，如果超过3处，就视作为降等，如在6码内出现这些疵点，应扣除这6码数量21.综落下：一般织物吊综带断，导致织造图案的破坏22.孔：破损或破洞23.少经：各种织机停经自动装置无或失灵，导致少经时机器仍在转24.缩皱：未温而皱，通常在两头较多，当布展开来的时候，表现出来为皱纹和波浪，有时在验布机上验布时，如果下面的罗拉紧一点，就会漏过这些疵点25.混纱：纤维或纱支，差错织入布中，布看上去有一些厚或薄，如果纤维不同成品后颜色也不同26.针路：由于弯针引起，针的针痕，通常是垂直方向27.针孔：后加工过程中用于定28.印花错位：由于印花滚筒不是同步进行，导致颜色位置不对，而错位29.聚浆：由于印花过程中停机，导致这一位置中的染料太多30.皱边：预缩过程中导致皱边，缩边等31.筘路：由于筘号不符或用错导致整个图案的筘路32.经路不良：针织布由于针不良，尖针，跳针导致垂直方向的经路33.少经：针织布由于断针，导致少针，通常有断经自停装置34.折痕：布折处，经过印花机时，没有印上去35.背印：在印花过程中，由于印花压力而引起下面的布反印到布上36.松边或长边：布边比布身长，导致在拉布时走布起皱和波浪状。
面料疵点介绍
面料疵点介绍横裆疵(Barre)对针织织物而言，这种缺陷的特点是在织物横列或在织物横向上通常会出现一些不均匀的花纹图案。
纱线不均匀、纱线张力不均匀以及纱线具有不同的染料亲和力等都可能是出现这种情况的原因。
坏地(Bad Place)对于那些难以用语言来描述的织物缺陷而言，这是一个十分方便的术语。
这个术语通常用来描述那些织物织造受到严重破坏的地方。
斜纹疵(Bias) (参考纬斜)对梭织织物而言，这种缺陷指的是纬纱与经纱发生尺寸偏斜的地方；对针织织物而言，这种情况指的是织物横列与织物纵行发生尺寸偏斜的地方。
鸟眼花纹疵(Birdseye Defect) 对针织织物而言，这种情况指的是偶尔无规律出现的与织物设计相反的集圈组织。
弓弧(Bow)对梭织织物而言，这种情况指的是纬纱以弧线方式位于织物的宽度方向上；对针织织物而言，这种情况指的是线圈横列以弧线方式位于织物的宽度方向上。
断头疵(Broken End)这种缺陷指的是经纱断裂后并经过修补的地方，它的常见特点是可以看见织到织物当中的断头。
花纹错色疵(Broken Col Pattern)对梭织织物而言，这种情况指的是花纹的不连续性，在用织布机通丝描绘彩色图案时产生错误或者在纬纱断裂时对织布机进行维修以后对图像填充链的重新设置不正确都可能会导致这种缺陷的产生；对针织织物而言，这种情况是由梭换筒错误而产生的。
断纬疵(Broken pick)这种情况指的是，由于纬纱断裂而导致在织物的部分宽度上缺少纬纱。
擦伤疵(Bruise) (参考边撑疵) 这种情况指的是：由于正在进行编织的纱线或者已经编织完毕的织物受到磨损，从而导致纤维失去方向感并导致织物外观失真。
斑点疵(Burl mark) 这是一种由于某些物质过量而导致的变形，这些物质包括粗纺线，废物以及正在用修补工具来去除的飘头纱。
吊边疵(Buttonhole selvage) 这是一种织物织边缺陷，更换纬纱之前在织布机梭子上累积起来的过度张力是造成这种缺陷的原因。
布料外观疵点图解及成因分析
GTT大讲堂【148】布料外观疵点图解及成因分析-纱线疵点纱线疵点简称“纱疵”，即织物纱线本身存在瑕疵，常见的纱疵有粗节、棉结、布开花、条干不匀、云织等等。
粗节（竹节）外观：织物的经纱或者纬纱存在一小段比正常纱捻度少的粗节。
成因：精纺喂入粗纱时，纤维内密度不均匀，有较小密集的纤维束成纱。
布开花现象：染色织物布面有极少纤维不上色，或者上色较浅，泛白。
成因：1.棉纤维内含有不着色的死棉纤维；2.纺纱时，一根纱线中混入了其他纤维，如棉纱混入极少的聚酯纤维，染色时没有高温染色或者使用分散性染料，使混入的纤维着色不良。
棉结现象：布面呈现类似接头大小的（棉）纤维团，且纺入纱中。
如将其拔下，纱则有可能断裂。
（低等棉纺纱常有此问题。
）成因：原棉纤维中有死棉纤维团，在清花工序中没有清干净。
GTT大讲堂【149】布料外观疵点图解及成因分析-织造疵点（1）织造疵点织疵主要指在织造过程中，由于织机故障、送纱张力问题或者油渍污染等原因造成影响布面效果的织物疵点。
织疵现象多种多样，典型的常见的代表有断纱，稀密路、织造破洞、跳纱、组织错误（错综）、蛛网、纬缩、筘痕、油污纱、纬纱扭结、百足以及各种边疵等等。
1、断经现象：织物上经纱断掉一根或者多根。
成因：经纱在织造的过程中断裂，自停装置失灵，未将经纱接好而继续织造。
2、断纬现象：织物中的纬纱断裂，但断开的两端间距较短。
成因：1.纬纱在织造的过程中断裂，但瞬间继续织入，仅缺一小段距离。
2.纬纱上有严重的粗结或者飞花，拆除时导致纬纱断裂。
3、双纬与脱纬现象：单纬织物一个梭口内有两根纬纱织入布内。
三根及以上并在一起则称之为“脱纬”。
成因：1、全幅双纬：误将两根纬纱混入一个织口；2、非全幅双纬：边剪设定不当或不够锐利，或断纬后未将纱尾消除。
4、百脚（百足、缺纬）现象：发生在斜纹或缎纹组织上，全幅缺少一整条纬纱或者纬纱短缺了其中一段，经纱没有交织浮在布面，形似一条百足蜈蚣。
5、纬缩现象：纬纱卷缩织入，在布面形成小线圈浮在布面。
面料及坯布疵点分析大全

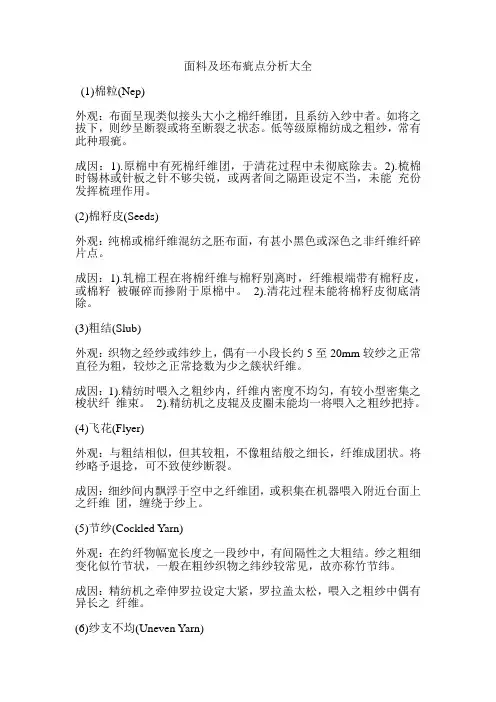

面料及坯布疵点分析大全(1)棉粒(Nep)外观：布面呈现类似接头大小之棉纤维团，且系纺入纱中者。
如将之拔下，则纱呈断裂或将至断裂之状态。
低等级原棉纺成之粗纱，常有此种瑕疵。
成因：1).原棉中有死棉纤维团，于清花过程中未彻底除去。
2).梳棉时锡林或针板之针不够尖锐，或两者间之隔距设定不当，未能充份发挥梳理作用。
(2)棉籽皮(Seeds)外观：纯棉或棉纤维混纺之胚布面，有甚小黑色或深色之非纤维纤碎片点。
成因：1).轧棉工程在将棉纤维与棉籽别离时，纤维根端带有棉籽皮，或棉籽被碾碎而掺附于原棉中。
2).清花过程未能将棉籽皮彻底清除。
(3)粗结(Slub)外观：织物之经纱或纬纱上，偶有一小段长约5至20mm较纱之正常直径为粗，较炒之正常捻数为少之簇状纤维。
成因：1).精纺时喂入之粗纱内，纤维内密度不均匀，有较小型密集之梭状纤维束。
2).精纺机之皮辊及皮圈未能均一将喂入之粗纱把持。
(4)飞花(Flyer)外观：与粗结相似，但其较粗，不像粗结般之细长，纤维成团状。
将纱略予退捻，可不致使纱断裂。
成因：细纱间内飘浮于空中之纤维团，或积集在机器喂入附近台面上之纤维团，缠绕于纱上。
(5)节纱(Cockled Yarn)外观：在约纤物幅宽长度之一段纱中，有间隔性之大粗结。
纱之粗细变化似竹节状，一般在粗纱织物之纬纱较常见，故亦称竹节纬。
成因：精纺机之牵伸罗拉设定大紧，罗拉盖太松，喂入之粗纱中偶有异长之纤维。
(6)纱支不均(Uneven Yarn)外观：由织物长面观察，织入之纱有粗细不均匀之现象。
一般多发生在纬纱。
成因：细纱机纺出之纱，由于牵伸机构故障，或性能不良，致纺出之纱在一段间，时有略粗时有略细者。
(7)云织(Cloudd of Weaaving)外观：纬纱之支数显著不均匀，织造时粗者或细者恰好集中排列在一起，形成片状，布面外观似片片浮云，故称云织。
成因：纬纱有规律性之不匀，于织造时纬纱之排列又恰好粗者或细者聚集在一起。
面料疵点-印染过程中的次品
3属于印染整理原因(1)油滴状染斑(Gasoline Spot)外观：多发生在E/R混纺织物，染色后有油滴状斑点，较正常部位颜色稍深。
以放大镜观察，在织物浓色部位的毛绒，尖端呈现微小珠状，且较正常部位毛绒多。
成因：由烧毛不均匀所致，染斑浓色部位，毛绒未能充份烧除，在尖端成为融团，吸色性较强，故染色较浓。
(2)布芒(Fuzz，Nap)外观：染色整理后织物，布面仍有细微毛绒，与布纹色泽相异。
成因：1.烧毛不够充分，未将布面毛羽彻底烧除。
2.利用液流式染色机染色时，喷嘴喷流太强。
(3)浸透不良斑(Inperfect Penetration Of Dye)外观：染色后布面呈现深浅的彩云状。
成因：1.退浆、精浆不够充分，或经处理脱下腊质等物，再附着在织物上。
2.浴染时浴比过小，升温速率过快，使染色液呈胶化状况。
(4)精练斑外观：在精练过程，精练掉下织物中非纤维物质与精练剂结合，再夹杂有织物掉落下的毛绒，又粘附在织物表面上。
布面上有不规则片状淡黄色痕迹，以指甲轻刮，则有短毛绒及碎屑掉落。
成因：1.精练剂于常温中易于凝结。
2.用精练釜精练时，水洗不够充分，或水洗温度较低。
3.在连续式精练，精练室内积有沉积物，或精练药槽内泡沫过多及轧辊表面不洁。
(5)练漂破洞(Bleached Hole)外观：坯布正常，经过氧化氢漂白后，布面有相判经纱或纬纱断裂，形成小破洞。
成因：布面上黏有铁锈，或漂白浴用水中含有铁离子，在布漂白过程中，与过氧化氢急骤氧化而使纱断裂。
(6)色花(Skilteriness)外观：布面有不规则片状颜色深浅。
成因：前处理工序退浆，精练未能彻底作好。
(7)雾斑(Mist)外观：片状染斑，有深有浅，轮廓不明显，形状大小不一，发生位置不集中，亦无一定规则。
成因：1.待染织物被溅到污水或其它药品。
2.练漂后未立即烘干，长时间堆积在布车上，部份织物发生风干水印。
3.坯布沾染油污，坯检时以强力去污剂刷洗后残留痕迹。
布料外观疵点图解及成因分析
GTT大讲堂【148】布料外观疵点图解及成因分析-纱线疵点纱线疵点简称“纱疵”，即织物纱线本身存在瑕疵，常见的纱疵有粗节、棉结、布开花、条干不匀、云织等等。
粗节（竹节）外观：织物的经纱或者纬纱存在一小段比正常纱捻度少的粗节。
成因：精纺喂入粗纱时，纤维内密度不均匀，有较小密集的纤维束成纱。
布开花现象：染色织物布面有极少纤维不上色，或者上色较浅，泛白。
成因：1.棉纤维内含有不着色的死棉纤维；2.纺纱时，一根纱线中混入了其他纤维，如棉纱混入极少的聚酯纤维，染色时没有高温染色或者使用分散性染料，使混入的纤维着色不良。
棉结现象：布面呈现类似接头大小的（棉）纤维团，且纺入纱中。
如将其拔下，纱则有可能断裂。
（低等棉纺纱常有此问题。
）成因：原棉纤维中有死棉纤维团，在清花工序中没有清干净。
GTT大讲堂【149】布料外观疵点图解及成因分析-织造疵点（1）织造疵点织疵主要指在织造过程中，由于织机故障、送纱张力问题或者油渍污染等原因造成影响布面效果的织物疵点。
织疵现象多种多样，典型的常见的代表有断纱，稀密路、织造破洞、跳纱、组织错误（错综）、蛛网、纬缩、筘痕、油污纱、纬纱扭结、百足以及各种边疵等等。
1、断经现象：织物上经纱断掉一根或者多根。
成因：经纱在织造的过程中断裂，自停装置失灵，未将经纱接好而继续织造。
2、断纬现象：织物中的纬纱断裂，但断开的两端间距较短。
成因：1.纬纱在织造的过程中断裂，但瞬间继续织入，仅缺一小段距离。
2.纬纱上有严重的粗结或者飞花，拆除时导致纬纱断裂。
3、双纬与脱纬现象：单纬织物一个梭口内有两根纬纱织入布内。
三根及以上并在一起则称之为“脱纬”。
成因：1、全幅双纬：误将两根纬纱混入一个织口；2、非全幅双纬：边剪设定不当或不够锐利，或断纬后未将纱尾消除。
4、百脚（百足、缺纬）现象：发生在斜纹或缎纹组织上，全幅缺少一整条纬纱或者纬纱短缺了其中一段，经纱没有交织浮在布面，形似一条百足蜈蚣。
5、纬缩现象：纬纱卷缩织入，在布面形成小线圈浮在布面。
09面料瑕疵说明
标题面料外观瑕疵说明一、由纱疵形成的面料疵点由于原料的品质不良而形成的面料疵点。
1 粗节纱：在织物表面出现某一根纱线的某一段较粗，且直径数倍于正常纱线。
连续的粗节纱称为竹节纱。
2 偏细纱：在织物上面有一根或数根纱线的细度明显细于其它正常纱线。
3 扭结纱：在织物上的纱线有扭结或弯曲的外观。
4 毛纱：在织物上纤维突出端点或成茸毛状外观。
5 亮丝：织物上某一断纱线的光泽明显亮于其它正常纱线光泽。
6 结头：织物的表面呈明显纱线结头。
7 污渍纱：纱物上的纱线带有油污等其它污渍。
8 杂物织入：有回纱、异色纤维等杂物织入面料。
9 条干不均：由于采用了条干不匀的纱线，布面呈现分散性的纱线不均匀。
二、经向疵点加工经纱形成的疵点或在织造中产生的经向疵点。
1 直条痕：织物的向有一根或几根纱线异于临近的正常纱线，在布面有明显的直条壮外观。
2 粗经：织物上的某根经纱粗于其它经纱。
3 松经：布面上的某根经纱呈松弛或起皱的外观。
4 紧经：某根经纱的捻度过大，使经纱的屈曲程度不正常。
5 吊经：织物上一根还几根经纱的张力过大，致使这些经纱不能正常被拉紧。
6 缺经：由于织造时断经而未及时处理，布面上通匹或一段内缺少一根经纱。
7 断疵：经纱的断头纱尾藏在布内。
8 经缩：由于经纱张力不匀，布面出现块状或条状起伏不平或起皱外观形态。
9 双经：两根经纱并列或重叠，织物的组织被破坏。
10 扣痕：在织物的幅宽方向呈现局部或全部经纱排列不匀的纹路。
11 扣物：织物的相邻两根经纱之间有空隙。
12 穿错：由于穿经错误而导致织物组织发生错误。
标题面料瑕疵说明13 错经：组织错误或其它错误使组织部份经纱与相邻的其它经纱明显不同。
14 针路：由于卷布刺毛辊不良使织物的织向有密集的针痕。
15 布辊皱：由于布辊不良形成的经向皱折。
三、纬向疵点加工纬纱形成的或在织造中形成的纬向疵点。
1 纬档：织物纬纱方向出现的横档，明显不同于正常织物的外观。
2 稀密路：横档的一种，某一段密度过大，或某一段密度过小。
