电机额定功率-额定电压--额定电流的关系教学文案
电机额定电流计算
电机额定电流计算电机的额定电流是指电机正常运行时所需要的电流大小。
额定电流的计算是非常重要的，它可以帮助我们了解电机的运行情况，并为电机的选择、安装和使用提供重要的参考。
电机的额定电流计算可分为直流电机和交流电机两种情况。
直流电机的额定电流计算非常简单，根据电机的额定功率和额定电压即可计算出额定电流。
计算公式如下：额定电流（A）=额定功率（W）/额定电压（V）例如，一台额定功率为1000W，额定电压为220V的直流电机，其额定电流为：额定电流=1000W/220V≈4.55A交流电机的额定电流计算相对复杂一些，计算公式如下：额定电流（A）=额定功率（W）/（√3×额定电压（V）×功率因数）其中，功率因数是指电机的功率与视在功率之比，一般情况下，功率因数可以取0.8到0.9之间的数值。
例如，一台额定功率为1000W，额定电压为380V，功率因数为0.85的交流电机，其额定电流为：额定电流=1000W/（√3×380V×0.85）≈2.93A需要注意的是，以上公式计算的是电机的额定电流。
电机在启动时可能会有启动电流峰值，因此在实际应用中，需要根据具体情况选择合适的额定电流，并考虑启动时的额外电流需求。
对于多台电机同时运行的情况，需要将所有电机的额定电流进行累加，以得到总的电流需求。
除了额定电流，还有一个重要的参数是短时额定电流，也叫过载电流。
短时额定电流是指电机能够承受的短时间内的额定电流，一般是额定电流的1.5到2倍。
短时额定电流的计算需要结合具体的电机类型、设计和使用条件进行。
总之，电机的额定电流计算是电机选择和使用过程中的重要一环。
合理计算额定电流可以帮助我们选择合适的电机、设计合理的电路和保护装置，确保电机的安全稳定运行。
电流功率换算教学文案
电流功率换算功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题。
额定功率额定电压额定电流的关系
额定功率额定电压额定电流的关系
额定功率、额定电压和额定电流是电器设备常见的技术参数，它们之间有着密切的关系。
额定功率是指电器设备在正常运行状态下能够持续输出的功率。
它通常以单位瓦特（W）或千瓦（kW）来表示。
额定功率取决于设备的设计和制造，它是设备所能承受的最大功率输出。
额定电压是指电器设备设计用于工作的标准电压。
它通常以单位伏特（V）表示。
额定电压是设备所能承受的最大电压值，设备在额定电压下能够正常工作。
额定电流是指电器设备在额定电压下所需的电流大小。
它通常以单位安培（A）表示。
额定电流是设备在额定电压下所需的最大电流值，设备在额定电压下运行时会消耗对应的电流。
这三个参数之间的关系可以用以下公式表示：
额定功率= 额定电压×额定电流
也就是说，额定功率等于额定电压乘以额定电流。
这个公式反映了电
器设备在额定工作状态下所消耗的功率大小。
根据这个公式，我们可以根据给定的额定电压和额定电流来计算额定功率，或者根据给定的额定功率和额定电压来计算额定电流。
总之，额定功率、额定电压和额定电流是电器设备的重要技术参数，它们之间的关系可以通过简单的乘法公式来表示。
理解和合理使用这些参数有助于正确选择和使用电器设备，并确保其在正常工作范围内运行。
电机额定电流
电机额定电流电机额定电流是指电机在正常运行状态下所能承受的电流大小，它是电机工作的重要参数之一。
电机额定电流的大小取决于电机的容量和工作条件，如果超过额定电流，就可能会引发一系列问题，甚至引起电机烧毁，对设备造成损坏。
一、电机额定电流的计算方法电机额定电流是根据电机的额定功率和额定电压计算而得。
在电机的名称牌上，一般会说明电机的额定功率、额定电压和额定电流等参数。
电机额定电流的计算公式为：额定电流=额定功率÷额定电压×功率因数。
为了确保电机的安全可靠运行，我们一定要正确地计算出电机的额定电流大小，并结合实际情况合理地选用电机电缆及保护器材等设备。
如果无法保证电机额定电流的承载能力，那么就可能出现电机过载、烧毁等严重事故。
二、电机额定电流的影响因素1.电压影响因素：电压是电机运行的重要参数之一，如果电源电压过低，就会导致电机无法正常运行，电机的额定电流也就提高了。
同时，电源电压过高会使得电机运行过载，从而降低电机的使用寿命。
2.负载特性影响因素：电机的负载大小和特性直接影响着电机的额定电流大小。
如果电机负载过大，就会导致电机额定电流提高，从而危及电机的安全运行。
3.环境温度影响因素：环境温度也是影响电机额定电流的重要因素。
当环境温度过高时，电机内部的温度也会升高，从而导致电机的额定电流降低，降低电机的使用寿命。
三、正确使用电机的注意事项1.要根据电机的额定电流来选用相应的电缆及保护器材等设备，以确保电机正常安全运行。
2.在电机使用过程中，一定要严格控制电机的负载，避免超负荷运行，同时要控制环境温度在一定的范围内，确保电机可以正常运行。
3.为了保证电机的正常运行，还需要定期进行维护和保养，检查电机电缆的接线情况，以及电机的冷却系统、轴承、滑动环等零部件的磨损情况，及时进行修理或更换。
总之，电机额定电流是电机正常工作的重要指标。
在使用电机的时候，一定要注意电机的功率、电压、负载以及环境温度等参数的选择和控制，以确保电机能够正常安全地运行。

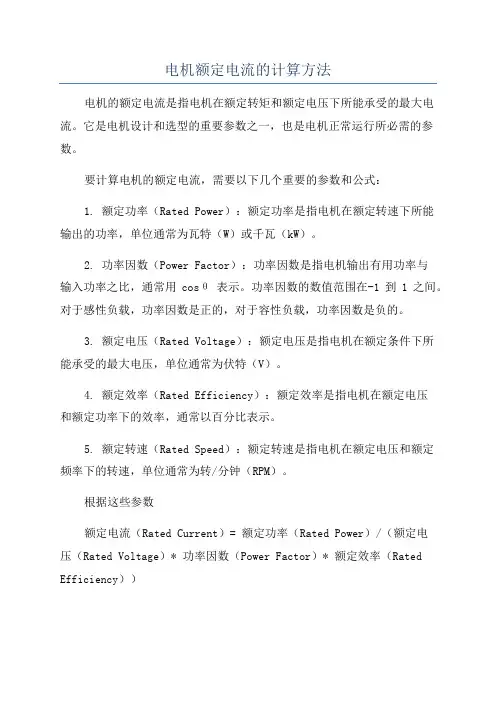

电机额定电流的计算方法
电机额定电流的计算方法电机的额定电流是指电机在额定转矩和额定电压下所能承受的最大电流。
它是电机设计和选型的重要参数之一，也是电机正常运行所必需的参数。
要计算电机的额定电流，需要以下几个重要的参数和公式：1. 额定功率（Rated Power）：额定功率是指电机在额定转速下所能输出的功率，单位通常为瓦特（W）或千瓦（kW）。
2. 功率因数（Power Factor）：功率因数是指电机输出有用功率与输入功率之比，通常用cosθ表示。
功率因数的数值范围在-1到1之间。
对于感性负载，功率因数是正的，对于容性负载，功率因数是负的。
3. 额定电压（Rated Voltage）：额定电压是指电机在额定条件下所能承受的最大电压，单位通常为伏特（V）。
4. 额定效率（Rated Efficiency）：额定效率是指电机在额定电压和额定功率下的效率，通常以百分比表示。
5. 额定转速（Rated Speed）：额定转速是指电机在额定电压和额定频率下的转速，单位通常为转/分钟（RPM）。
根据这些参数额定电流（Rated Current）= 额定功率（Rated Power）/（额定电压（Rated Voltage）* 功率因数（Power Factor）* 额定效率（Rated Efficiency））需要注意的是，计算额定电流时，要根据具体的电机技术参数，包括电机类型（如异步电机、直流电动机等）、电机结构和尺寸等进行精确计算。
不同类型和规格的电机具有不同的额定电流计算方法。
此外，根据电机额定电流的计算结果，还需要在实际应用中考虑一些安全因素和裕度。
例如，考虑电机的启动过程中的起动电流，以及电网电压波动等因素对电机额定电流的影响。
总之，电机额定电流的计算是一个复杂而综合的过程，需要考虑多个因素和参数。
只有在准确计算电机额定电流的基础上，才能确保电机在正常工作条件下的稳定运行。
永磁同步电动机电磁计算程序教学文案
序号名称公式单位一额定数据1额定功率P Nkw2相数m13额定线电压U N1V 额定相电压U NV4额定频率ƒHz5极对数p6额定效率η1N%7额定功率因数cosφ1N8额定相电流I NA9额定转速n Nr/min10额定转矩T NN.m11绝缘等级B级12绕组形式双层二主要尺寸13铁芯材料50W470硅钢片14转子磁路结构形式15气隙长度δcm16定子外径D1cm17定子内径D i1cm永磁同步电动机电磁计算程序以下公式中π取值为3.1418转子外径D2cm19转子内径D i2cm20定、转子铁心长度l1=l2cm21铁心计算长度la=l1cm铁心有效长度l effcm铁心叠压系数K fe净铁心长l Fecm22定子槽数Q1 23定子每级槽数Q p1 24极距τp 25定子槽形梨形槽b s0cmh s0cmb s1cmh s1cmh s2cmrcm26每槽导体数N s1 27并联支路数a1 28每相绕组串联导体数NΦ129绕组线规N11S11mm230槽满率根据N11S11=1.54mm2,线径取d1/d1i=1.4mm/1.46mm,并绕根数N1（1）槽面积s scm2槽楔厚度hcm(2)槽绝缘占面积s icm2h1scm绝缘厚度C icm（3）槽有效面积s ecm2(4)槽满率sf% N1三永磁体计算31永磁材料类型铷铁棚32永磁体结构矩形33极弧系数a p34主要计算弧长b1pcm35主要极弧系数a1p 36永磁体Br温度系数a Br永磁体剩余磁通密度B r20T温度t℃t=80℃时剩余磁通密度B rT37永磁体矫顽力H c20KA/m永磁体H c温度系数a Hct=80℃时矫顽力Hc KA/m 38永磁体相对回复磁导率u ru0H/m39最高工作温度下退磁曲线的拐点b k40永磁体宽度b mcm41永磁体磁化方向厚度h Mcm42永磁体轴向长度l Mcm43提供每级磁通的截面积S M cm2四磁路计算44定子齿距t1cm45定子斜槽宽b skcm46斜槽系数K sk147节距y48绕组系数K dp1(1)分布系数K d1α°q1(2)短距系数K p1β49气隙磁密波形系数K f50气隙磁通波形系数KΦ51气隙系数Kδ52空载漏磁系数σ053永磁体空载工作点假设值b1m054空载主磁通Φδ0W b55气隙磁密Bδ056气隙磁压降δ12cm直轴磁路FδA交轴磁路Fδq 57定子齿磁路计算长度h1t1 58定子齿宽b t159定子齿磁密B t10T60定子齿磁压降F t1A查第2章附录图2E-3得H t10A/cm61定子轭计算高度h1j1cm62定子轭磁路计算长度l1j1cm63定子轭磁密B j10T64定子轭磁压降F j1cm查第2章附录图2C-4得C1查第2章附录图2E-3得H j10A/cm65磁路齿饱和系数K t66每对极总磁压降ΣF adAΣF aqA67气隙主磁导ΛδH68磁导基值ΛbH69主磁导标幺值λδ70外磁路总磁导λ1H71漏磁导标幺值λσ72永磁体空载工作点b m073气隙磁密基波幅值Bδ1T74空载反电动势E0V五参数计算75线圈平均半匝长l zl BcmdcmτycmsinαcosαC s76双层线圈端部轴向投影长f dcm77定子直流电阻R1ΩρΩ.mm2/mS1mm2d1mm78漏抗系数C x79定子槽比漏磁导λS1查第2章附录2A-3得K u1K L１λu1λL 1与假设值误差小于1%,不用重复计算80定子槽漏抗X s181定子谐波漏抗X d1Ω查第2章附录2A-4得ΣS82定子端部漏抗X e1Ω83定子斜槽漏抗X sk1Ω84定子漏抗X1Ω85直轴电枢磁动势折算系数K ad 86交轴电枢磁动势折算系数K aqK q87直轴电枢反应电流X adΩE dVI1dAF adA f1adb madΦδadW b88直轴同步电抗X dΩ89交轴磁化曲线（X aq-Iq）计算六工作性能计算90转矩角θ°91假定交轴电流I1q A92交轴电枢反应电抗X aqΩ见P428页表10-1 Xaq-Iq曲线93交轴同步电抗X qΩ94输入功率P1kwSINθSIN2θCOSθ95直轴电流I d A96交轴电流I q A97功率因数cosφ°ψ°φ°98定子电流I1A99负载气隙磁通ΦδW bEδV 100负载气隙磁密BδT 101负载定子齿磁密B t1T 102负载转子磁密B j2T 103铜耗P cu1W 104鉄耗（1）定子轭重量G j1kg（2）定子齿重量G t1kg(3)单位铁耗查第2章附录2E-4得p t1w/kgp j1w/kg(4)定子齿损耗P t1W(5)定子轭损耗P j1W(6)总损耗P Fe Wk1k2105杂耗P sP sN kw106机械损耗P fw w107总损耗ΣP kw108输出功率P2kw109效率η%110工作特性见P430表10-2111失步转矩倍数K MT max112永磁体额定负载工作点b mNf1adN113电负荷A1A/cmλ1n114电密J1A/mm2115热负荷A1J1（A/cm）（A/mm2）116永磁体最大去磁工作点b mhf1adhI adh Alaobusi算例4.00003.0000360.0000207.846096926.50003.00000.89601.00007.15960155253072.07547170.052314.814.74.8191919.10.9518.053667.7453333330.350.080.680.091.060.443213841.539699259 .4mm/1.46mm,并绕根数N1=11.0449520.20.1572481.150.030.887704 76.8400277610.82 6.4511733330.832911-0.121.22801.13216923-0.12856.544 1.0523700751.26E-063.61.219136.81.290888889 1.678155556 0.9808257135 0.932879761 0.965960169302 0.965753860.8333333331.2300402670.9406348791.2448267171.30.87 0.010365012 0.8411970220.02 1101.610936 833.7137955 1.2966666670.6405444441.793880386233.490 2.576666667 5.344105556 1.114305729 12.980832390.71.735 1.211871535 1347.991769 1080.094628 7.68922E-06 1.50683E-065.1029296776.63380858 1.5308789030.869003789 %,不用重复计算1.034706209201.529426831.682915872327.2568888890.5490852490.8357663494.3414579342.3838305111.7158936780.02171.53861.48.21E-010.9608659780.870.9050.403328710.6744.69E-016.28E-010.02051.65E-015.31E-011.63E+00 0.812981515 0.3251926060.4 6.558622511 193.4528014 1.231451467 158.2920937 0.011846361 0.858709257 0.0099496178.19E+0026.656.312.19根据I1q查表10-1得1.38E+014.44E+000.4483284510.8014937140.8938688943.25E+006.34E+000.9999593942.72E+01-5.17E-017.1248912060.010084516196.07567680.8184327131.7453347461.084150606261.317264623.264103534.2097075396.22.17 26.10018674 50.48310465 166.21667622.52 19.806546740.0227.9841 0.4753245883.97E+008.93E+010.18536125713.360.8611346311.04E-02 176.61978556.643 4.630762516 817.884282 0.4683161174.61E-014.79E+01。
电机额定电流运行
电机额定电流运行
电机额定电流运行是指电机按照其额定电流进行工作的状态。
在这种状态下，电机能够正常地运行，达到设计的效果，并且不会超过其设计的负荷能力。
在实际应用中，电机的额定电流是非常重要的一个参数。
如果电机的负载超过其额定电流，电机就会受到过载的影响，导致其可能会损坏或者烧坏。
因此，在选择电机时，必须根据实际工作需求来选择适当的额定电流。
电机额定电流的计算方法是根据电机的功率和额定电压来确定的。
一般来说，额定电流等于额定功率除以额定电压。
例如，一台额定功率为5千瓦，额定电压为380伏的电机，其额定电流就是5千瓦除以380伏，约等于13安培。
在电机额定电流运行时，还要注意电机的散热问题。
电机的运行会产生热量，如果不能及时散热，就会导致电机温度过高，进而影响电机的寿命和运行效果。
因此，在使用电机时，要保证电机周围的环境通风良好，并且定期清理电机表面的灰尘和污垢，以确保电机的正常运行。
总之，电机额定电流运行是保证电机正常工作的重要条件之一。
合理选择电机的额定电流，做好电机的散热工作，能够延长电机的寿命，提高电机的使用效率。
- 1 -。
电机的额定电流计算法
电机的额定电流计算法电机的额定电流是指在额定条件下，电机正常工作时所需的电流大小。
额定电流的计算是电机设计和选型的重要步骤，准确的额定电流计算能够确保电机在工作过程中稳定可靠的工作。
下面我将详细介绍电机额定电流的计算方法。
一、理论计算法：理论计算法是通过电机的额定功率、额定电压和额定功率因数等参数来计算额定电流的方法。
以下是基于理论计算的常用计算公式：1.三相感应电机的额定电流计算公式：额定电流（A）=额定功率（W）/额定电压（V）/√3/功率因数在此公式中，额定功率是指电机在额定条件下所能输出的功率，通常以千瓦（kW）为单位；额定电压是指电机的额定工作电压，通常以伏特（V）为单位；功率因数是指电机的功率因数，其值通常为0.8至0.9之间。
2.单相感应电机的额定电流计算公式：额定电流（A）=额定功率（W）/额定电压（V）/功率因数单相感应电机的额定电流计算公式与三相感应电机类似，区别在于单相感应电机中不需要除以√3二、实测法：实测法是通过实际测量电机的电流来确定其额定电流的方法。
这种方法通常在实际应用中使用，主要有两种测量方式：1.直流电流测量法：这种方法需要将电机改装为直流电动机，通过测量电机在额定电流下的直流电流来确定其额定电流。
具体步骤包括：将电机连接到一个直流电源上，逐渐增大电流，记录并绘制电流与电压之间的关系曲线，在曲线中确定额定电流对应的电压值，再通过测量电压和额定电压的比值来计算额定电流。
2.交流电流测量法：这种方法通过测量电机在额定电流下的交流电流来确定其额定电流。
具体步骤包括：将电机连接到一个交流电源上，逐渐增大电流，通过功率仪表等设备测量电流值，直到达到额定电流的数值为止。
需要注意的是，实测法需要特定的测量设备和实验环境，而且操作相对复杂，所以在实际应用中并不常见，通常更多地采用理论计算法来计算电机的额定电流。
综上所述，电机的额定电流计算可以通过理论计算法和实测法来进行。
理论计算法是根据电机的额定功率、额定电压和功率因数等参数来计算额定电流的方法；实测法则是通过测量电机的电流来确定其额定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机额定功率-额定电压--额定电流的关系
电机额定功率额定电压额定电流是什么关系？
一，电机额定功率和实际功率的区别
是指在此数据下电机为最佳工作状态。
额定电压是固定的，允许偏差10%。
电机的实际功率和实际电流是随着所拖动负载的大小而不同；
拖动的负载大，则实际功率和实际电流大；
拖动的负载小，则实际功率和实际电流小。
实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁；
实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。
它们的关系是：
额定功率=额定电流IN*额定电压UN*根3*功率因数
实际功率=实际电流IN*实际电压UN*根3*功率因数
二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处
(1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)/1.73)/0.8.5=501A
(2)启动电流如果直接启动是额定电流的7倍。
(3)减压启动是根据频敏变阻器的抽头。
选用BP4-300WK频敏变阻器启器动启动电流电额定值的2.4倍。
三，比如一台37KW的绕线电机额定电流如何计算？
电流=额定功率/√3*电压*功率因数
1、P = √3×U×I×COSφ；
2、I = P/√3×U×COSφ；
3、I = 37000/√3×380×0.82；
四．电机功率计算口诀
计算口诀
三相二百二电机，千瓦三点五安培。
三相三百八电机，一个千瓦两安培。
三相六百六电机，千瓦一点二安培。
三相三千伏电机，四个千瓦一安培。
三相六千伏电机，八个千瓦一安培。
注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw，额定电流：110*1.2=132A
五.电机的电流怎么算？
答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数；⑵当电机为三相电机时由
P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。
功率因数
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号
cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
简单的配线
我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗
的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
热继电器？热继电器的整定值是电机额定电流是1.1倍。
交流接触器：交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
