《机械制图》课件[05]体的表面交线
中职——机械制图课件第五章第六章

中职——机械制图课件第五章第六章第五章轴测投影学习要点:主要学习绘制轴测图的基本方法,对发展空间思维和想象能力会有很大的促进。
案例导入:将物体连同其参考直角坐标系一起,沿不平行于任一坐标平面的方向,用平行投影法将其投影在单一投影面上所得到的图形,称为轴测投影图,简称为抽测图(如图5-1)。
1.轴间角在4-1中,轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角。
2.轴向伸图缩系数轴测轴上的单位长度与相应直角坐标轴上的单位长度的比值轴向伸图缩系数。
在空间三坐标轴上,分别取长度OA、OB、OC,它们的轴测投影长度为O1A1、O1B1、O1C1,令p=,q=,r=,则p、q、r分别称为OX、OY、OZ轴的轴向伸缩系数。
轴测投影按如前所述,分为正轴测投影和斜轴测投影。
每类再根据轴向伸缩系数的不同又分为三种:正(或斜)等轴测图p1=q1=r1正(或斜)二轴测图p1=r1≠q1正(或斜)三轴测图p1≠r1≠q1在轴测投影中,工程上应用最广泛的是正等测和斜二测。
如图5-2为长度均为a的正方体的两种轴测图。
在轴测投影中,工程上应用最广泛的是正等测和斜二测。
如图5-2为长度均为a的正方体的两种轴测图。
轴测投影的基本性质1.物体上相互平行的线段的轴测投影仍相互平行;2.物体上平行于坐标轴的直线段的轴测投影仍与相应的轴测轴平行;3.物体上两平行线段或同一直线上的两线段长度之比,其轴测投影保持不变。
正等测的三个轴间角相等,如图5-3∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°正等测的轴向伸缩系数也相等p1=q1=r1=0.82为了作图方便,一般采用简化轴向伸缩系数,p=q=r,即凡平行于各坐标轴的尺寸都按原尺寸作图。
形体的直观形象没有影响。
轴间角:∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°轴向变形系数:p=q=r=0.82简化轴向变形系数:p=q=r=11.平面立体正等轴测图的画法(1)在视图上建立坐标系;(2)画出正等测轴测轴;(3)按坐标关系画出物体的轴测图。
机械制图--第5章-立体的表面交线PPT课件

2021
18
相贯线的性质
§5-2 相贯线
一、概述
共有性 封闭性 相贯线的形状
求相贯线的方法
面上取点法 辅助平面法
求相贯线的步骤
画出基本形体投影 分析相贯线的形状和投影特点(实形、积聚性) 求相贯线上特殊点的投影(转向轮廓线上的点、极限点) 求一般点的投影 判断可见性、连线 整理轮廓线
2021
19
二、圆柱相贯线概述
2021
10
【例5】 联轴节接头
【形体分析】基本形体为圆柱体,先用一个侧平面和水平面切去一角,侧平面和柱面的交线为线段, 水平面和柱面的交线为圆弧;再用两个正平面和水平面切去一个矩形槽,矩形槽的侧面和柱面的交 线为线段,槽的底面与柱面的交线为圆弧。 【画图步骤】 (1)先画出圆柱体的投影; (2)再画切角的投影,切角的投影要先画主视图,再画俯视图,最后画左视图; (3)画矩形切槽的投影,矩形切槽的投影要先画左视图,再画俯视图,最后画主视图; (4)整理轮廓线,将切去的轮廓线擦除。
2021
3
二、 平面与平面立体相交
【例1】 截平面的位置 是正垂面,首先画出主 视图和俯视图,然后画 出没有切割前的六棱柱 的左视图,截交线的左 视图是求出来的。注意 最右侧棱的可见性。
在黑板上演示平面与六棱柱相交立体三视图的画法
2021
4
【例2】补画三棱锥被正垂面切割后的俯视图,并求断面的实形。
2021
13
2021
(三)平面与圆球相交
球体被平面切割时,不 论截平面处于什么位置,截 断面总为圆,根据截平面对 投影面的位置不同,可分为 以下三种情况: (1)截平面为投影面平行 面:截断面在其平行的投影 面上的投影为圆,其它两 个投影面上的投影为直线; (2)截平面为投影面垂直 面:截断面在其垂直的投影 面上的投影为直线,在其它 两个投影面上的投影为椭圆; 椭圆的长轴为空间圆的直径, 且为投影面平行线,椭圆的 短轴和长轴垂直,且为投影 面垂直线; (3)当截平面为一般位置 平面时,截交线的三个投影 都是椭圆,我们不研究这种 情况。
机械制图 第三章 立体及立体表面交线

第三章立体及立体表面交线目的要求:1)掌握平面立体和回转体的投影特性,以及表面取点线的方法2)熟悉立体表面上常见交线的画法(截交线、相贯线)重点难点:1)掌握和熟练运用各种立体的投影特性求解表面取点线的方法2)熟练求解立体表面上截交线和相贯线授课学时:8学时主要作图练习:1)完成平面立体、回转体的三面投影,平面立体、回转体表面找点、找线。
2)单个截平面截棱柱、棱锥后的三面投影。
3)多个截平面(切口)截棱柱、棱锥的三面投影,尤其是长方体截切后的三面投影。
4)单个和多个截平面截切圆柱、圆锥、圆球后的三面投影,尤以带槽的圆柱和圆球为主。
5)圆柱与圆柱相贯、同轴回转体相贯的各种情况作图、综合作图。
6)授课内容:机件形状是多种多样的,经过分析,都是由一些基本几何体所组成。
而几何体又是由一些表面所围成,根据这些表面的性质,几何体可分为两类:平面立体——由若干个平面所围成的几何体,如棱柱、棱锥等。
曲面立体——由曲面或曲面与平面所围成的几何体,最常见的是回转体,如圆柱、圆锥、圆球、圆环等。
用投影图表示一个立体,就是把围成立体的这些平面和曲面表达出来,然后根据可见性判别哪些线是可见的,哪些线是不可见的,把其投影分别画成粗实线和虚线,即可得立体的投影图。
§3-1 平面立体的投影平面立体各表面都是平面图形,各平面图形均由棱线围成,棱线又由其端点确定。
因此,平面立体的投影是由围成它的各平面图形的投影表示的,其实质是作各棱线与端点的投影。
一、棱柱以正六棱柱为例,其顶面、底面均为水平面,它们的水平投影反映实形,正面及侧面投影积聚为一直线。
棱柱有六个侧棱面,前后棱面为正平面,它们的正面投影反映实形,水平投影及侧面投影积聚为一直线。
棱柱的其它四个侧棱面均为铅垂面,水平投影积聚为直线,正面投影和侧面投影为类似形。
图3-1 正六棱柱的投影二、棱锥以四棱锥为例,其底面为一长方形,呈水平位置,水平投影反映底面的实形。
左右两个棱面是正垂面,其正面投影积聚为直线,水平和侧面投影均为类似三角形,前后两个棱面为侧垂面,其侧面投影积聚为直线,水平和正面投影同样为类似的三角形。
机械制图第3章

第 3 章 基本体及其表面交线
3.3 平面与立体相交
平面与平面体相交 3.3.1 平面与平面体相交 平面与立体表面相交而产生的交线称为截交线。 这个截 交线是一个平面多边形,此多边形的各个顶点就是截平面与平 面体的棱线的交点, 称为贯穿点。在求作棱柱或棱锥的截交线 时,常常先求出贯穿点, 即侧棱线或底棱与截平面的交点, 然 后依次连成截交线。 棱柱的截交线 1. 棱柱的截交线 例 3-1 图3-7所示的L形棱柱被正垂面P切割, 求作切割后 棱柱的三视图。
第 3 章 基本体及其表面交线
图 3-1 正三棱柱及其表面上点的投影
第 3 章 基本体及其表面交线 投影分析 1. 投影分析 如图3-1所示,正三棱柱的两端面(顶面和底面)平行于水平 面, 后侧棱面平行于正面, 另外两个棱面垂直于水平面。 在这 种位置下, 三棱柱的投影特征是: 顶面和底面的水平投影重合, 并反映实形——正三角形。三个侧棱面的水平投影积聚为三角 形的三条边。
第 3 章 基本体及其表面交线
图 3-10 正垂面切割三棱锥的截交线的作图步骤
第 3 章 基本体及其表面交线 作图 作图 (1) 根据三棱锥的三视图以及p′的位置, 由s′a′和s′c′与p′的交 点d′和f′,分别在sa、 sc和s″a″、s″c″上直接求出d、 f和d″、 f″, 如图3-10(a)所示。 (2) 由于SB是侧平线, 因此必须由s′b′与p′的交点e′在s″b″ 上求出e″, 再由45°线或利用宽相等的投影关系在sb上求出e, 如 图3-10(b)所示。 (3) 连接各点的同面投影即为所求交线的三面投影,擦去作 图线, 将切割后三棱锥的图线描深, 如图3-10(c)所示。
第 3 章 基本体及其表面交线 2. 作图方法 作图方法 画圆锥的三视图时, 应先画各投影的中心线, 再画底面圆的 各投影, 然后画出锥顶的投影和等腰三角形, 完成圆锥的三视图。 3. 圆锥体表面上点的投影 圆锥体表面上点的投影 如图3-5所示,已知圆锥体表面上点M的正面投影m′,求作m和 m″。根据M点的位置和可见性, 可确定点M在前、左方圆锥面上, 点M的三面投影均为可见。
机械制图第五章 常见的立体表面交线

平行于两圆柱轴线的投影面上的投影为相交两直线。
单击界面继续 上 一页 下 一页 返回
直径相等的两正交圆柱不完全贯通时相贯线的投影 左图的相贯线为两个左、右对称的半椭圆,正面投影为相交两直线;右图的

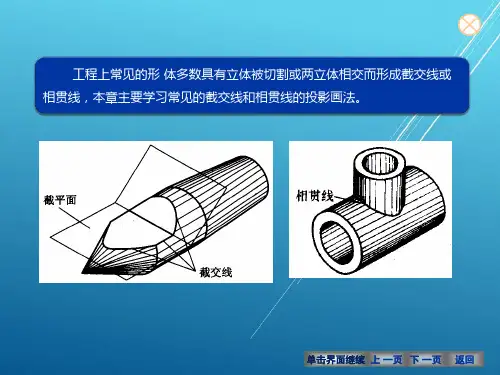

(1)截交线是截平面和立 体表面的共有线。 (2)截交线一般是封闭的 平面图形。
单击界面继续 上 一页 下 一页 返回
一、平面立体的截交线 平面立体的截交线是一个封闭的平面多边形。多边形顶点是截平面与平面立 体相应棱线的交点,多边形各边是截平面与平面立体相应棱面的交线。
例4-1 试求正四棱锥被正垂面P截切后的三视图
圆筒切口
没有线
单击界面继续 上 一页 下 一页 返回
圆柱开槽和圆筒开槽
没有虚线
单击界面继续 上 一页 下 一页 返回
2、圆锥截交线 平面与圆锥面的交线有五种情况:
单击界面继续 上 一页 下 一页 返回
例4-6 求正平面截切圆锥后的截交线投影
单击按钮继续 上 一页 下 一页 返回
例4-7 圆锥被正垂面P所截,完成其俯视图和左视图
转向轮廓线上的点 截交线在对称轴上的顶点 极限位置点
为了能光滑地作出截交线的投影,还需在特殊点之间再作一些中间点。
3、判别可见性并光滑连线
单击界面继续 上 一页 下 一页 返回
1、圆柱截交线 平面与圆柱面的交线有三种情况:
单击界面继续 上 一页 下 一页 返回
例4-4 求作圆柱被正垂面截切后的侧面投影
两平面立体相贯
平面立体与曲面立体相贯
两回转体相贯
单击界面继续 上 一页 下 一页 返回
机械制图相贯线ppt课件

圆柱由面于相相交贯,线前是后两两立棱体面表与圆 面柱的轴共线有平线行,,所截以交相线贯为线两的段直 侧线面;投左影右积两聚棱在面一与段圆圆柱弧轴上线,垂 水直平,投截影交积线聚为在两矩段形圆上弧。。
例1:补全主视图 资金是运动的价值,资金的价值是随时间变化而变化的,是时间的函数,随时间的推移而增值,其增值的这部分资金就是原有资金的时间价值
例2:补全主视图
●
●
●
●
●
●
●
●
●
● ●
● ●
●
●
● ●
● ●
★ 外形交线
◆ 两外表面相贯 ◆ 一内表面和一外表面相贯
★ 内形交线
◆ 两内表面相贯
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
例2:补全主视图
小 结: 无轮是两外表面相贯, 还是一内表面和一外表面 相贯,或者两内表面相贯, 求相贯线的方法和思路是 一样的。
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
例3:求主视图
★ 共有性
相贯线是两立体表面的共有线。
其作图实质是找出相贯的两立 体表面的若干共有点的投影。
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
5.2 平面体与回转体相贯
1.相贯线的性质
相贯线是由若干段平面曲 线(或直线)所组成的空间折 线,每一段是平面体的棱面与 回转体表面的交线。
机械制图立体的表面交线课件

相贯线的简化画法
简化画法的原则 常用的简化画法
CATALOGUE
表面交线的投影作图
Байду номын сангаас
投影的基本原理
01
02
投影法分类
投影面
03 投影特性
表面交线的投影作图步骤
确定交线所在立体
绘制交线的投影
首先确定立体之间的相对位置,确定 交线所在的立体。
根据交线的形状和位置,按照投影规 律,绘制出交线的投影。
数字化
数字化技术将进一步普及和应用,实现无纸化制图,提高制图效率和 准确性。
三维化
三维建模技术将更加成熟和完善,广泛应用于机械制图领域,提高设 计的直观性和可操作性。
参数化
参数化设计将逐渐成为主流,通过参数的调整实现设计的优化和自动 化,提高设计效率和准确性。
THANKS
感谢观看
航空航天设计
在航空航天设计中,表面交线用 于描述飞机或航天器的各个部件 之间的连接和配合,确保飞行安 全和性能。
如何提高绘制表面交线的技能
掌握基本理论
。
练习绘制
学习优秀案例 参加培训和交流活动
未来机械制图技术的发展趋势
智能化
随着计算机技术的发展,未来机械制图将更加智能化,利用人工智能 技术实现自动化绘图和智能化修改。
确定交线的形状和位置
根据立体之间的相对位置和交线的性 质,确定交线的形状和位置。
表面交线的投影作图实例
平面与圆柱相交 平面与圆锥相交 两个平面与圆柱相交
CATALOGUE
表面交线的三维建模
三维建模的基本概念
3D模型
参数化建模 特征建模
表面交线的三维建模方法
布尔运算
曲面建模
机械制图 第四章 立体及其表面交线的投影

作图步骤:
例:求作截平面平行圆锥轴线的截交线的投影 可在圆锥面上作辅助圆,或作辅助素线法 例:求作截平面斜切圆锥的截交线的投影
3. 切割球体
平面从任何方向截切球体所产生的截交线均为 圆。 截平面平行投影面时,截交线在该投影面上的 投影反映实形。 例:半球开槽的三面投影图
四. 综合举例
【例1】:求作顶针上的表面交线
求作顶针的表面交线
A
Ⅰ Ⅰ
Ⅴ Ⅴ B 求连杆头的表面交线
(a) 两平面立体 相交
(b) 平面立体与 曲面立体相 交
(c) 两曲面立体 相交
其相贯线可看成由平面立体上 有关表面分别切割另一基本体所产 生的截交线所围而成。
立体相交的三种情形
相贯线为两回转 体相交的表面交 线——本节讨论
(a) 两外圆柱面 相交(柱柱相贯)
特例:当截平面与圆柱轴线成450斜切时,截交 线的侧面投影为圆。
综合举例:
【例1】:联轴节的三面投影
【例2】:联轴套的三面投影
【例3】:轴销的三面投影
2. 切割圆锥体
可产生直线、圆、椭圆、双曲线和抛物线等 五种不同性质的截交线。
记忆口诀:
截在锥顶两直线,切去锥顶是椭圆; 保留锥顶双曲线;平行锥面抛物线。
【例2】:求作连杆头表面交线的投影
§4-3 立体相交表面交线的投影
一、概述 两个基本体相交(又叫相贯),在相交表面所产 生的交线,叫立体相交表面交线,又叫相贯线。 相贯线的基本性质:
是两相交回转体表面的共有线、分界线。 一般是闭合的空间曲线,特殊情况下是平面曲线 或直线。
可见,求作相贯线实质上是求作两相交回转体表 面上共有点的问题。 常用两种方法:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、平面与圆柱体相交 、 截平面与圆柱面截交线的形状取决于截平面与圆柱轴 线的相对位置。 线的相对位置。
P
PH
截平面与圆柱轴线 平行截交线为矩形
P
P
Pv Pv
截平面与圆柱轴线 垂直截交线为圆
截平面与圆柱轴线 倾斜截交线为椭圆
例1、求斜切圆柱体的投影,已知正面和水平面 的投影,完成侧面投影。
2' c'(d') • • d"• 3'(4') a'(b') • 4"• • b"• 2" • • 1"
1、单一平面与平面立体截交 、
例1:求作四棱锥被截切后的水平投影和侧面投影。 :求作四棱锥被截切后的水平投影和侧面投影。
(4') 2' 1' 3' 3" 4" 1" 2" 分析: 分析:截平面为正垂面 截交线的正面投影积聚 为直线。 为直线。截平面与四条 棱线相交, 棱线相交,从正面可直 接找出交点。 接找出交点。 作出各对应点的投影, 作出各对应点的投影, 3 依次连接各点。 依次连接各点。 补全棱锥体的外形投 影。
截交线为圆形。 截交线为圆形。
Pv Pv
Pv
截平面与圆锥轴线 倾斜面,倾角θ=α 倾斜面,倾角 截交线为抛物线。 截交线为抛物线。
截平面与圆锥轴线 平行或倾角θ<α, 平行或倾角 , 截交线为双曲线。 截交线为双曲线。
截平面过锥顶截 交线为三角形。 交线为三角形。
例1、已知圆锥体的正面投影和部分水平面投影,求斜切圆锥 已知圆锥体的正面投影和部分水平面投影, 体的水平投影和侧面投影。 体的水平投影和侧面投影。
(5")•
7"
) •(4" 6"
5
•
d •
9
b
•
•3 • 1
6
••ຫໍສະໝຸດ 48•c
•
•2
a
完成后的投影图
例3、求如图所示的开槽圆柱的左视图。
5'(6') 6" • • 1'(2') 2" • • • • 3'(4') 4" • 5" 分析:槽是由三个截平面形 成的,左右对称的两个截平 面是平行于圆柱轴线的侧平 面,它们与圆柱面的截交线 均为两条直素线,与上底面 的截交线为正垂线。另一个 截平面是垂直于圆柱轴线的 水平面,它与圆柱面的截交 线为两段圆弧。三个截平面 间产生了两条交线,均为正 垂线。
• • 1" 3"
2 • •64
• •5 1 3
完成后的投影图
2、平面与圆锥体相交 、
截平面与锥体的截切位置和轴线倾角不同, 截平面与锥体的截切位置和轴线倾角不同,截交线的 形状不同。 形状不同。 α Pv Pv
截平面垂直于圆锥轴
ο 线,倾角为θ=90 , 倾角为
截平面与圆锥轴线 倾斜,倾角 倾斜,倾角θ>α 截交线为椭圆。 截交线为椭圆。
a"
完成后的三视图
例2、已知顶尖被截切后的正面和侧面投影,求作水平投影。
a' g'h'd'e'• f '• • • • b' (c')
a" • e"c"• • • • • b" d" h" f " g"
e
h • • f • g • • C •a • • d b
分析: 分析:顶尖头是由相连的圆锥 体和圆柱体被两个平面截切 而成,轴线为侧垂线, 而成,轴线为侧垂线,截平面 分别为侧平面和水平面。 分别为侧平面和水平面。 侧平面与圆柱轴线垂直, 侧平面与圆柱轴线垂直, 与圆柱的截交线为圆弧, 与圆柱的截交线为圆弧,正面 投影为直线, 投影为直线,侧面投影为圆弧 的实形。 的实形。 水平面与圆柱的截交线为 开口矩形, 开口矩形,与圆角度的截交线 为双曲线, 为双曲线,其正面和侧面投影 均为直线 。
完成后的投影图
a' (b')
b"•
•a"
b a
二、平面与回转体相交
截交线的性质: 截交线的性质:
截交线是截平面和回转体表面的共有线,截交线上任意点 截交线 都是它们的共有点。 截交线是封闭的平面曲线或曲线与平面组成的平面图形。 截交线 截交线的形状,取决于回转体表面的形状及截平面对回转 截交线 体轴线的相对位置。 求截交线的方法和步骤: 求截交线的方法和步骤: 分析回转体的表面性质,截平面与投影面的相对位置,截 平面与回转体的相对位置,初步判断截交线的形状及其投影。 求出截交线上的点,首先找特殊点再补充中间点。 补全轮廓线,光滑地连接各点,得截交线的投影。
完成后的投影图
2、多个平面与平面立体截交 、
例3、如下图所示,作四棱柱被截切后的投影。 a' (b') b"• B A
•a"
b a
分析:四棱柱的上部被一个正垂面和 一个侧平面所截切,因四棱柱的四个 棱面均垂直于水平面,截平面与棱线 的交点均在棱面的投影上。此题还应 作出两截平面的交线AB的投影。
例2、已知带通槽半球的正面投影,完成水平和侧面投影。 、已知带通槽半球的正面投影,完成水平和侧面投影。
分析:半球的通槽由三个平面构成, 分析:半球的通槽由三个平面构成, 一个水平面和两个侧平面截切圆球 它们与球面的截交线都是分别平行于 投影面的圆弧。 投影面的圆弧。关键是确定截交圆弧 的半径;可根据截平面位置确定。 的半径;可根据截平面位置确定。 1、通槽的水平投影作图:过槽底部 、通槽的水平投影作图: 作辅助水平面,水平投影为圆, 作辅助水平面,水平投影为圆,并在 圆周上截取与正面投影相对应的前后 两段圆弧。 两段圆弧。 2、通槽侧面投影的作图:两侧平面 、通槽侧面投影的作图: 距球心等远,两圆弧的半径相等, 距球心等远,两圆弧的半径相等,两 段圆弧的侧面投影重合。 段圆弧的侧面投影重合。
3、平面与球体相交 、
球被平面截切,截交线均为圆。由于截平面位置不同, 球被平面截切,截交线均为圆。由于截平面位置不同,截交 线的投影可能是圆、直线或椭圆。 线的投影可能是圆、直线或椭圆。 (1)截平面为平行面 )
截平面为正平 面,正面投影为截 交线圆的实形。 交线圆的实形。
Ph
(2)截平面为水平面 )
例2、已知圆柱截断体的正面和侧面投影,求水平投影。
1'
·
1"
·
(3') • 2' c ' a' • (d') (b ') 8' • • 6'(7 ') 4 ' (9 ') • • (5') 7
•
3" • b" • d" 9" •
• 2" • a" c" • 8"
分析:圆柱的轴线是侧垂线, 截断体分别由侧平面、正垂面、 水平面截切圆柱体而成的。 侧平面与圆柱轴线垂直,截交 线为圆弧,其正面投影为直线, 侧面投影为圆弧。 正垂面与圆柱轴线倾斜, 截交线为部分椭圆,正面投影 为直线,侧面投影与圆重合。 水平面与圆柱轴线平行截 交线为矩形,正面、侧面投影 均直线。
三、两立体表面相交
概 念 两立体的相交叫相贯,其表面产生的交线叫相贯线。 两立体的相交叫相贯,其表面产生的交线叫相贯线。 相贯线性质: ★ 相贯线性质: 表面性——相贯线位于两立体的表面上。 相贯线位于两立体的表面上。 表面性 相贯线位于两立体的表面上 封闭性——相贯线一般是封闭的空间曲线。 相贯线一般是封闭的空间曲线。 封闭性 相贯线一般是封闭的空间曲线 共有性——相贯线是两立体表面的共有线。 相贯线是两立体表面的共有线。 共有性 相贯线是两立体表面的共有线 作图实质:找两立体表面的若干共有点的投影。 ★ 作图实质:找两立体表面的若干共有点的投影。 作图方法: ★ 作图方法: 交点法、表面取点法、辅助线法、辅助平面法。 交点法、表面取点法、辅助线法、辅助平面法。
b" • • • • c" d" • l" • •k" • 作图: 作图: 1、求特殊点
c'(d ')• b' a' •
•• k'l'
ld • ••
a
•
kc
••
•
• b
最高点B最低点A 最高点B最低点A; 圆锥体的前后素线与截 交线的正面投影的交点 c'、d '重影为一点,其 、 重影为一点, 重影为一点 余两面投影根据投影关 系求出; 系求出;截交线的最前 和最后点L 圆锥体的轴线为铅垂线, 点K和最后点L,正面投 影重影于a 、 的中点。 的中点 截平面与圆锥轴线的倾角大于 影重影于a'、b'的中点。 圆锥母线与轴线的夹角,截交 2、求一般点 线为椭圆。截平面是正垂面, 3、光滑连接各点的同面 截交线的正面投影为直线。 投影。 投影。
空间分析:截平面与立体的相对位置,确定截交线的形状; 截平面 空间分析:截平面与立体的相对位置,确定截交线的形状; 与投影面的相对位置,确定截交线的投影特性。 与投影面的相对位置,确定截交线的投影特性。 作图方法: 作图方法: 1)交点法:求出立体表面上已知直线与截平面的交点,连接交点即为所 交点法:求出立体表面上已知直线与截平面的交点, 求。 2)表面取点法:利用立体表面在投影面上的投影有积聚性的特点求之。 表面取点法:利用立体表面在投影面上的投影有积聚性的特点求之。 3)辅助线法:在立体表面上作辅助素线及辅助圆求之。 辅助线法:在立体表面上作辅助素线及辅助圆求之。 4)辅助平面法:借助辅助平面与立体表面及截平面相交来求之。 辅助平面法:借助辅助平面与立体表面及截平面相交来求之。
