Patran_Nastran_Adams_Fatigue_简体中文
patran与nastran连接设置
点击OK之后，又会弹出如下消息：
Please ensure your P3_TRANS.INI or site_setup file correctly points to the solver executable or that you have correctly set the proper environment variables to do the same.
问题就出现在了上面红色的文件上其实很多帖子都已经说明了要如何修改但是都说的不太仔细例如
AIRBUS Patran 与 Nastran连接设置图解
STL 472.755/92 Issue 4
March 2012
两者若没有设置好，通常会在Analysis中点击Apply之后会出现如 下提示：
$# Error executing subprogram. Reason(errno)=2. No such file or directory
问题就出现在了上面红色的文件上，其实很多帖子都已经说明了要 如何修改，但是都说的不太仔细，例如：
STL 472.755/92 Issue 4
若没有更改安装路径，更改方式如下：
1、将“Alocalcommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改 为
若将Nastran安装到了d盘，更改方式如下：
1、将“Alocalcommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改 为
“Alocalcommand2008=d:\MSC.Software\MSC_Nastran\bin\nastran.exe” ； 2、将“Acommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改为
patran_nastran_adams连接
注意事項
ASET中, 需要要足夠的自由度以支撐結構
若沒有定義RBE2, 則solid element只有Tx, Ty, Tz的自由度, 只支撐兩 端點時並不足以讓結構穩定
若要輸出模態應力, 則在output request中就要選擇grid point stress的輸出 ADAMS讀入mnf檔後, 需移動至正確位置後再進行分析 *.mnf檔中, 包含的模態數量計算方法為
將MNF檔讀入ADAMS
ADAMS, Patran, Nastran, Fatigue Integration 2004 Copyright 2004 MSC.Software Corporation
設定ADAMS的環境
ADAMS, Patran, Nastran, Fatigue Integration 2004 Copyright 2004 MSC.Software Corporation
產生一個solid幾何
ADAMS, Patran, Nastran, Fatigue Integration 2004 Copyright 2004 MSC.Software Corporation
產生網格
ADAMS, Patran, Nastran, Fatigue Integration 2004 Copyright 2004 MSC.Software Corporation
檢視各模態的振形
在Flex上按下右鍵, 選擇Modify
ADAMS, Patran, Nastran, Fatigue Integration 2004 Copyright 2004 MSC.Software Corporation
定義相關條件並執行分析
patran与nastran连接设置
STL 472.755/92 Issue 4
点击OK之后，又会弹出如下消息：
Please ensure your P3_TRANS.INI or site_setup file correctly points to the solver executable or that you have correctly set the proper environment variables to do the same.
AIRBUS Patran 与 Nastran连接设置图解
STL 472.755/92 Issue 4
March 2012
两者若没有设置好，通常会在Analysis中点击Apply之后会出现如 下提示：
$# Error executing subprogram. Reason(errno)=2. No such file or directory
若将Nastran安装到了d盘，更改方式如下：
1、将“Alocalcommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”MSC.Software\MSC_Nastran\bin\nastran.exe” ； 2、将“Acommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改为
patran与nastran的联立
步骤一、创建用户变量1）右键单击“我的电脑”，选择“属性”命令，单击“高级”标签；2）单击“环境变量（N）”按钮，单击“Administrator 的用户变量（U）”下面的“新建（N）”按钮，弹出“创建用户变量”对话框；3）“变量名（N）：”栏输入“LM_LICENSE_FILE”，“变量值（V）：”栏输入“1700@计算机名”；4）单击三次“确定”退出“系统属性”对话框。
步骤二1）打开\patran \MAGNiTUDE下的MSC_Calc.exe文件，拷贝到任意目录，推荐放在桌面上，运行MSC_Calc.exe，会在当前目录下生成一个license.dat文件。
这个文件备用。
2）安装licensing。
打开\MSC.Nastran\MSC.FlexLM，点击setup.exe，进行安装。
3）确认license是否可用以及“服务”是否打开。
打开C:\MSC.Software\MSC.Licensing\10.8中的lmtools.exe，点取config services标签，可以看到三个需要读入文件的空白处，可以根据它空格前的提示在C:\MSC.Software\MSC.Licensing\10.8读入相应的文件（如果里面有则不用变动），把最下面的start server at power up 和use services点上勾，再点取save services.点取start/stop/reread标签，start server. 查看最下面的是否“successful”或者“be running”.如果没有成功不能开始下一步。
步骤三、安装Nastran打开\MSC.Nastran\MSC_Nastran文件夹，运行setup，1）选择Nastran安装位：D:\MSC.Software\MD_Nastran2）在要读入license处输入1700@用户名或通过C:\MSC.Software\MSC.Licensing\10.8路径读入。
MSC_PATRAN_NASTRAN问题大全
MSC_PATRAN_NASTRAN问题大全1、PATRAN安装说明以安装目录为E:\MSC\为例做安装说明1）将光盘PATRAN2001R3放入光驱，双击SETUP，出现安装菜单，共需安装3个部分：PATRAN，NASTRAN，HELP VIEWER；先安装PATRAN，双击PATRAN开始安装。
2）安装PATRAN过程中全用默认设置，当要求输入LICENSE时点击NEXT即可，直到安装完成。
3）双击安装菜单中的NASTRAN ，开始NASTRAN 的安装，其中有MSC NASTRAN 和FLEXLM 7.2h License server两个模块，一次只能安装一个，分两次安装完。
安装完后不要重新启动机器。
4）将光盘根目录下的license.dat 文件复制到硬盘中，将属性中的只读去掉，用记事本打开进行编辑：（1）将第一行中的shi4改为本计算机的计算机名称。
（2）将第二行中的目录改为当前机器中MSC.EXE所在的路径，然后将其放到E:\MSC\FLEXLM\I386\中5）双击启动E:\MSC\FLEXLM\I386\中的LMTOOLS文件出现配置界面，选择SERVICE/LICENSE FILE卡片，选择configuration using services,再选择其下的flexlm license server。
选择configure services卡片，将LMGRD.EXE,LICENSE.DAT,LMGRD.LOG文件的路径改为当前机器中的正确路径，其下面的两个选项USE SERVICES和start server at powerup 都选上，然后点击SAVE SERVICE。
6）右击我的电脑-》属性-》高级-》环境变量-》系统变量-》添加变量，添加的变量名字为：MSC_LICENSE_FILE,变量的值为前面license.dat文件的路径。
7）再次启动E:\MSC\FLEXLM\I386\中的LMTOOLS，选择service/license file 卡片，其下面的选择与第5步中相同，再选start/stop/reread 卡片，点击start server。

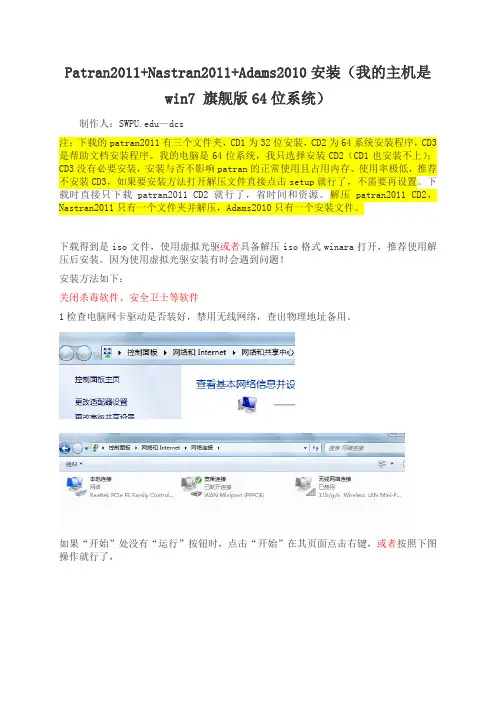

Patran2011_+Nastran2011+Adams2010详细安装步骤
Patran2011+Nastran2011+Adams2010安装（我的主机是win7 旗舰版64位系统）制作人：—dcs注：下载的patran2011有三个文件夹，CD1为32位安装，CD2为64系统安装程序，CD3是帮助文档安装程序。
我的电脑是64位系统，我只选择安装CD2（CD1也安装不上）；CD3没有必要安装，安装与否不影响patran的正常使用且占用内存、使用率极低，推荐不安装CD3，如果要安装方法打开解压文件直接点击setup就行了，不需要再设置。
下载时直接只下载patran2011 CD2就行了，省时间和资源。
解压patran2011 CD2，Nastran2011只有一个文件夹并解压，Adams2010只有一个安装文件。
下载得到是iso文件，使用虚拟光驱或者具备解压iso格式winara打开，推荐使用解压后安装。
因为使用虚拟光驱安装有时会遇到问题！安装方法如下：关闭杀毒软件、安全卫士等软件1检查电脑网卡驱动是否装好，禁用无线网络，查出物理地址备用。
如果“开始”处没有“运行”按钮时，点击“开始”在其页面点击右键，或者按照下图操作就行了，在“开始”>>“运行”》输入“cmd“》输入“ipconfig/all”进入如下图所示，找到物理地址即计算机ID，和主机名HostName，记下这两个的内容2.新建环境变量。
计算机右键属性->（左边栏）高级系统设置->高级->环境变量->用户变量->新建->变量名为“LM_LICENSE_FILE”。
变量值为“27500@计算机名”（不区分大小写），点击3次确定后退出。
比如我的计算机名是"abc",变量名就是27500@abc。
计算机名也可以从右键计算机属性中查到。
3.生成license.dat文件。
将解压后文件夹（64位为cd2）下的MAGNiTUDE文件拷贝到任意目录，推荐放在桌面上，打开并点击MSC_Calc.exe，输入“Y”，按Enter键后“当”的一声，按任意键退出。
基于Patran_Nastran飞机装配型架刚度分析模块开发及应用
型架刚度分析几何模型的建立有限网格划分载荷与边界定义材料属性库单元特性定义工况定义退出系统基于Patran&Nastran 飞机装配型架刚度分析模块开发及应用洪学玲，郭龙江，万世明，黄跃（成都飞机工业（集团）有限责任公司技装设计所，成都610092）飞机装配型架的设计在飞机制造生命周期中占有很大的比重，其设计质量将直接影响飞机产品的质量、生产率及加工成本。
为了确保飞机装配型架有足够的刚度，又不过于笨重，就需要对型架进行刚度分析。
目前，在国内，工程设计人员由于承担繁重的设计开发任务，分析工作没有得到广泛开展，工装的刚度大多凭借工程经验分析，缺乏理论依据的支撑；此外，随着我国飞机制造业水平的大幅提升，整体结构件大量应用于飞机设计制造中，根据传统工程经验，装配型架亦将增大，因缺乏充分的分析，型架体积一般较大，型架自身材料没有得到充分应用。
国外先进的飞机制造企业已采用工装分析与设计的一体化流程。
针对工程实际，开发装配型架刚度分析模块是一个亟待解决的问题。
MSC.Patran&Nastran 是目前全球应用最广泛的分析程序之一，它的优点不仅在于可以有效地解决工程实际问题，而且表现在它是一个方便的软件二次开发平台。
MSC.Patran 提供了一个高级模块化编程和用户自定义工具的PCL 语言，用于生成用户程序和特定的用户界面，能够解决实际的、专业性很强的问题。
本文就基于MSC.Patran&Nastran 平台，开发了专用于装配型架刚度分析的模块，该模块通过工程实践的应用，证明了其高效性、准确性、实用性，大大提高了分析的效率，缩短了设计的周期。
1装配型架分析装配型架主要用于飞机零件的装配，主要是由骨架和定位器有机连接起来。
骨架主要选用梁、杆等，型架材料一般采用方钢或者矩钢，根据零件特点亦采用其它型材。
定位器是飞机装配型架中广泛采用的定位元件,用于保证所定位的工件处于正确、可靠的位置以及各部件的互换和对接接头的协调等。
patran与nastran连接设置
STL 472.755/92 Issue 4
点击OK之后，又会弹出如下消息： 之后，又会弹出如下消息：
Please ensure your P3_TRANS.INI or site_setup file correctly points to the solver executable or that you have correctly set the proper environment variables to do the same.ST源自 472.755/92 Issue 4
那么为什么要这么改了？ 那么为什么要这么改了？ 这样改的目的就是要让Patran能够“找到” Nastran，让我们看看 能够“找到” Nastran所在的路径就明白了
STL 472.755/92 Issue 4
若将Nastran安装到了d盘，更改方式如下： 更改方式如下：
1、将“Alocalcommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改 为 “Alocalcommand2008=d:\MSC.Software\MSC_Nastran\bin\nastran.exe” ； 2、将“Acommand2008=c:\MSC.Software\MSC.Nastran\bin\nastran.exe”改为 “Acommand2008=d:\MSC.Software\MSC_Nastran\bin\nastran.exe”；
对于第二种，大家一下子可以看出来，盘符发生了变化，但是对于 对于第二种，大家一下子可以看出来，盘符发生了变化， 第一种，粗看之下，就是一样嘛！没啥改动啊，其实，仔细看会发 第一种，粗看之下，就是一样嘛！没啥改动啊，其实， 现路径中的"MSC.Nastran"改为了“MSC_Nastran"(注意，点变成 改为了“ 注意， 了下划线） 了下划线）
MSC下Patran Nastran Adams的共存
MSC下Patran Nastran Adams的共存(2010-12-07 22:39:04)转载分类：学习笔记标签：杂谈关键在于license的共存通过查找网上和师妹提供的安装盘的资料，今晚得到一个成功案例一、首先安装了adams及其带的license manager 是9.2版本的安装adams时选择了1700@计算机名安装licensing9.2的时候也选择了相应的adams带的license文件二、按照提示安装了patran和nastran，提示中建议安装过程中碰到的关于设定license server 之类的东西一律忽略，装完后要对patran里面的一些软件接口设置以便于应用比如nastran 的地址等。
三、以patran自带的license文件为主体，把adams带的license文件中的除前两句"SERVER fist ANY 1700DAEMON MSC"外的内容拷进来。
注意：patran带的license里面的计算机名要改，msc的位置也要改成相应的安装位置；这两者之所以可以拷到一个文件中起作用，是因为它们本身的头一句都是"SERVER 计算机ANY 1700"一样的形式，如果其中一个是"SERVER 计算机名ID=1 1700"另一个是"SERVER 计算机ANY 1700"则不可以，如果两者都是"SERVER 计算机名ID=1 1700"应该也可以，这是网上有人提醒的。
本例是利用前者实现的，这与你手头得到的license文件的形式有关。
四、在系统变量中设定了LM_LICENSE_FILE=1700@计算机名这在安装完adams之后就设置了，因为当时adams总是不工作找了半天原因发现这也是一个必要的步骤，后面在安装patran和nastran是提示也都要求这么做，看来都是相通的。
Patran生成Nastran文件时的Group功能
1 概述
一般情况下，对于比较复杂的模型进行结构分析时，会将其划分成不同的group以便于进行有限元建模，以及方便后续的分析设置和后处理。
但使用Patran作为前后处理器来进行分析设置时，生成的Nastran文件中原有的多个groups会被一个default group所替代。
我们可以利用Patran的PCL语言将原有的group保存成ses文件，以便后续操作的调用。
2. 利用ses文件保存group
在Patran的utilities-Group中，选项Group to Sessions File是将原有Group保存成ses文件方便后续操作使用的工具，详细的使用操作可以参考如下：
1）原有的分析模型中分成了三个group：Bolt，Lower_Fitting，Upper_Fitting
2）生成Nastran的计算文件
3）利用patran的utilities-Group-Group to Sessions File功能，将分组保存在ses文件中
4）导入生成的Nastran计算文件，可以看到此时模型只有一个分组
5）通过Session-Play执行之前生成的group.ses文件
可以看到，原有的group已经通过Patran的PCL文件保存到了现有的分析
模型中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在Patran中建立一个新模型
生成一个solid几何
划分网格
定义连接点
定义两端固定点的位置
在两个端点附近加上RBE2
将周围的点当成dependent点, 固定端当成independent点 并选择传递所有自由度
定义Fatigue的分析条件
注意事項
ASET中, 需要足够的自由度以支撑结构
若沒有定义RBE2, 則solid element只有Tx, Ty, Tz的自由度,只支撑两 端点时并不足以让结构稳定
若要输出模态应力, 则在output request中就要选择grid point stress的输出 ADAMS读入mnf档后, 需移动至正确位置后再进行分析 *.mnf文件中, 包含的模态阶数计算方法为
Thank you!
设定mnf文件中输出的结果
使用Nastran计算
demo.mnf为ADAMS的柔性体格式, 內含的模态数为10+6+2*6=28 demo.out为OP2格式, 专为Fatigue分析而用(含对应ADAMS的28阶模态) demo.xdb为XDB格式, 仅包含EIGRL所要求輸出的10阶模态
通过Flex接口将MNF文件读入ADAMS
在两个端点加上RBE2
若没有加上RBE2, 則会因为只绑住两个solid element的node，造成有 rotational 的singularity
按下Apply, 定义完成
定义材料
定义材料
定义单元属性
定义分析参数
定义ADAMS的mnf输出
单位要跟ADAMS中用的一样
跳出的两个消息窗口可以忽略不理
Num. Shapes to Adams为Nastran中 SPOINTS & QSET的数目
必须 >= modes requested on EIGRL + 6 + num of load case
指定欲输出的模态数
Number of Desired Roots即是Nastran的EIGRL指令
设定ADAMS的环境
检查各阶模态的振形在Fra biblioteklex上按下右鍵, 選擇Modify
定义相关边界条件并进行仿真分析
载入ADAMS/Durability模块
通过ADAMS/Durability, 将各阶模态对应 的结果导入到Fatigue继续分析
ADAMS/Durability自动将資料转换到 Patran中
28 = 2 Adams connection points * 6 dofs + 10 modes requested on EIGRL + 6 inertia modes + 0 load case
执行完Fatigue分析, 可通过ADAMS/Durability將结果读 回ADAMS, 在ADAMS中检查应力, 疲劳寿命及损伤程度。
