车辆用灯具的生产技术
图片简介:本技术提供一种在可变型配光图案或路面描绘双方的前方显示中确保足够的亮度的车辆用灯具。
车辆用灯具(1)具有灯具单元(4)，该灯具单元(4)具备：光源(13)；投影透镜(16a～16c)；空间光调制器(17)，其具备分别具有自由倾动的反射面(17a)的多个反射元件并且将光源(13)的光(B1)向投影透镜反射；以及光学系统(14)，其将光源的光向所述空间光调制器引导，光学系统(14)使向空间光调制器(17)入射的光源(13)的光(B1)向着从空间光调制器(17)的照射区域的中心(17b)向上方和下方中的任一方偏移后的位置会聚。
技术要求1.一种车辆用灯具，其特征在于，所述车辆用灯具具有灯具单元，所述灯具单元具备：光源；投影透镜；空间光调制器，所述空间光调制器具备分别具有自由倾动的反射面的多个反射元件并且将光源的光向投影透镜反射；以及光学系统，所述光学系统将光源的光导向所述空间光调制器，所述光学系统使入射到空间光调制器的光源的光向着从空间光调制器的照射区域的中心向上方和下方中的任一方偏移后的位置会聚。
2.如权利要求1所述的车辆用灯具，其特征在于，所述灯具单元由第一灯具单元和第二灯具单元形成，所述第一灯具单元的光学系统形成为使入射到空间光调制器的光源的光向着从空间光调制器的照射区域的中心向下方偏移后的位置会聚，所述第二灯具单元的光学系统形成为使入射到空间光调制器的光源的光向着从空间光调制器的照射区域的中心向上方偏移后的位置会聚。
3.如权利要求1或2所述的车辆用灯具，其特征在于，所述第一灯具单元的第一空间光调制器被配置为所述第一空间光调制器的中心位于第一投影透镜的后方焦点的上方，所述第二灯具单元的第二空间光调制器被配置为所述第二空间光调制器的中心位于第二投影透镜的后方焦点的下方。
4.如权利要求1所述的车辆用灯具，其特征在于，所述投影透镜具有：成为双凸的第一透镜；成为双凹的第二透镜；以及成为平凸的第三透镜，所述第一透镜、所述第二透镜以及所述第三透镜相互隔开间隔从后方向前方依次配置。
5.如权利要求1所述的车辆用灯具，其特征在于，还具有旋转托架，在所述旋转托架上搭载有所述光源、所述光学系统、所述空间光调制器以及所述投影透镜。
6.如权利要求1所述的车辆用灯具，其特征在于，所述光学系统仅包括反射镜。
7.如权利要求1所述的车辆用灯具，其特征在于，所述光学系统包括反射镜和会聚透镜，所述会聚透镜设置在所述反射镜的反射面与所述空间光调制器之间。
8.如权利要求1所述的车辆用灯具，其特征在于，所述光学系统包括反射镜和会聚透镜，所述会聚透镜设置在所述光源与所述反射镜的反射面之间。
9.如权利要求1所述的车辆用灯具，其特征在于，所述光学系统仅包括会聚透镜，所述会聚透镜设置在所述空间光调制器与所述光源之间。
技术说明书车辆用灯具技术领域本技术涉及一种配光可变型前照灯或进行路面描绘的车辆用灯具。
背景技术在专利文献1的段落[0017]和图1中介绍了一种灯具单元，其通过空间光调制器对来自光源的光进行调制并向投影透镜反射而将规定形状的配光图案显示在车辆的前方。
灯具单元所包含的DMD(Digital Micromirror Device：数字微镜设备)这样的空间光调制器通过使多个反射元件的每个独立地对来自光源的光进行调制并反射而使其透射投影透镜，从而能够在车辆的前方进行具有规定的形状及颜色深浅的前方显示、即前照灯显示或路面显示。
专利文献1的灯具单元所进行的前方显示以空间光调制器的中心位于投影透镜的光轴上的方式配置空间光调制器，因此，以假设向车辆前方照射前方显示的测试屏幕(与灯具单元的光源的光轴正交的假想铅垂面)的HV点(使投影透镜的光轴与假想屏幕正交的交点)为中心向上下左右均等的范围照射。
通过这样的前方显示，专利文献1的灯具单元通过比测试屏幕中的H-H线(沿着测试屏幕的面并通过HV 点的水平线)靠上方的显示而将具有规定形状的可变型的配光图案显示在车辆的前方，另一方面，通过比H-H线靠下方的显示来在车辆前方且斜下方的路面描绘规定形状的路面显示。
现有技术文献专利文献专利文献1：(日本)特开2016-219279号公报技术内容技术欲解决的技术问题专利文献1所示的灯具单元通过在测试屏幕中从H-H线向上方或下方的某一方进行前方显示，能够实现配光可变型前照灯或路面描绘单元双方的功能。
但是，专利文献1的灯具单元由于向H-H线的上方及下方区域分别照射一半的光，因此存在在可变型配光图案及路面描绘显示双方中产生光量不足的问题。
鉴于上述问题，本申请提供一种在可变型配光图案或路面描绘双方的前方显示中确保了足够的亮度的车辆用灯具。
用于解决问题的技术手段车辆用灯具具有灯具单元，所述灯具单元具备：光源；投影透镜；空间光调制器，所述空间光调制器具备分别具有自由倾动的反射面的多个反射元件并且将光源的光向投影透镜反射；以及光学系统，所述光学系统将光源的光导向所述空间光调制器，在所述车辆用灯具中，所述光学系统使向空间光调制器入射的光源的光向着从空间光调制器的照射区域的中心向上方和下方中的任一方偏移后的位置会聚。
(作用)被光学系统向空间光调制器的照射区域的中心的上方会聚后的光被向测试屏幕的H-H线的下方照射，增加了用于路面描绘的照射光的光束，被光学系统向空间光调制器的照射区域的中心的下方会聚后的光被向测试屏幕的H-H线的上方照射，增加了可变型配光图案的照射光的光束。
另外，优选为，所述灯具单元由第一灯具单元和第二灯具单元形成，所述第一灯具单元的光学系统形成为使向空间光调制器入射的光源的光向着从空间光调制器的照射区域的中心向下方偏移后的位置会聚，所述第二灯具单元的光学系统形成为使向空间光调制器入射的光源的光向着从空间光调制器的照射区域的中心向上方偏移后的位置会聚。
(作用)第一灯具单元将增加了照射光的光束的路面描绘显示在车辆的前方，第二灯具单元将增加了照射光的光束的可变型配光图案显示在车辆的前方。
另外，优选为，所述第一灯具单元的第一空间光调制器被配置为其中心位于第一投影透镜的后方焦点的上方，所述第二灯具单元的第二空间光调制器被配置为其中心位于第二投影透镜的后方焦点的下方。
(作用)通过将第一空间光调制器的中心配置在第一投影透镜的后方焦点的上方，从而第一灯具单元利用所述显示的照射区域的一半以上将路面描绘显示在车辆的前方并且热区的整个区域位于测试屏幕的中央的H-H线的正下方，由此能够在距车辆更远的前方路面显示路面描绘，通过将第二空间光调制器的中心配置在第二投影透镜的后方焦点的下方，从而第二灯具单元利用前方显示的照射区域的一半以上将可变型配光图案显示在车辆的前方空间并且热区的整个区域位于测试屏幕的中心(H-V点)的位置，由此能够在距车辆更远的前方路面显示可变型配光图案。
技术效果根据灯具单元，在可变型配光图案或路面描绘双方的前方显示中确保足够的亮度。
另外，根据灯具单元，在将可变型配光图案及路面描绘同时显示于车辆的前方时确保足够的亮度。
另外，根据灯具单元，能够扩大基于第一灯具单元实现的路面描绘的照射范围和基于第二灯具单元实现的可变型配光图案的照射范围，并且能够对车辆前方向的更远处照射可变型配光图案和路面描绘双方。
附图说明图1是与车辆用灯具的实施方式相关的主视图。
图2将DMD灯具单元纵向切断的图1中的I-I剖视图图3的(a)是表示左侧用DMD灯具单元的DMD模块和第一透镜的局部放大剖视图。
图3的(b)是表示右侧用DMD灯具单元的DMD模块和第一透镜的局部放大剖视图。
图4的(a)是表示本实施方式的光学系统的第1变形例的图2的局部放大剖视图。
图4的(b)是表示本实施方式的光学系统的第2变形例的局部放大剖视图。
图4的(c)是表示本实施方式的光学系统的第3变形例的局部放大剖视图。
图5的(a)是与基于DMD灯具单元实现的现有照射范围相关的说明图。
图5的(b)是表示基于本实施方式的DMD灯具单元的可变型配光图案的照射范围的说明图。
图5的(c)是表示基于本实施方式的DMD灯具单元的路面描绘显示的照射范围的说明图。
图6表示由左右一对DMD灯具单元合成的照射范围的说明图。
符号说明1 车辆用灯具4、4’DMD 灯具单元13 光源16a～16c 第一透镜至第三透镜(投影透镜)17、17’ 空间光调制器17a、17a’ 可动式反射面17b、17b’ 中心P1 投影透镜的后方焦点具体实施方式以下，基于图1至图6对本技术的优选实施方式进行说明。
在各图中，将从车辆用灯具的搭载车辆(未图示)的驾驶员观察到的道路的方向以(上方：下方：左方：右方：前方：后方＝Up：Lo：Le：Ri：Fr：Re)进行说明。
图1、图2所示的车辆用灯具(1、1’)表示左右一对前照灯的一例，具备：在车辆前方侧具有开口部的灯体(2、2’)和将上述开口部封闭的透明或半透明的前面盖(3、3’)。
在灯体(2、2’)和前面盖(3、3’)的内侧形成的灯室S的内侧设置有：DMD(Digital MicromirrorDevice：数字微镜设备)灯具单元(4、4’)、近光用灯具单元(5、5’)、校准托架6(右侧用未图示)、旋转单元(7、7’)、多个校准螺栓(8、8’)、扩展反射镜(9、9’)以及控制装置10(右侧用未图示)。
本实施方式中的右侧用的车辆用灯具1’具备相对于左侧用的车辆用灯具1左右对称的形态，除了右侧用的DMD(Digital Micromirror Device)灯具单元4’以外，具有与左侧用的车辆用灯具1共通的结构。
图1及图2所示的左侧用的DMD灯具单元4(第一灯具单元)包括：控制装置10、旋转托架12、由LED或激光二极管等发光元件构成的光源13、具备自由曲面形状的反射面14a的反射镜14、DMD模块15、投影透镜模块16。
图2所示的控制装置10进行光源13的接通/断开控制和旋转单元7的动作控制。
在旋转托架12上搭载有光源13、反射镜14、DMD模块15、投影透镜模块16。
光源13和反射镜14分别安装于旋转托架12的安装孔12a的内壁，DMD模块15通过在基板18上搭载空间光调制器17而构成，基板18以使空间光调制器17朝向前方的状态安装于从旋转托架12的后端部向上方延伸的立壁部12b，投影透镜模块16安装在旋转托架12的前端部附近。
图2所示的反射镜14构成为将光源13的光反射而引导至空间光调制器17的光学系统。
图2所示的空间光调制器17由具备以格子状上下左右排列的多个能够进行微细倾动的可动式反射面17a 的微镜组构成。
各可动式反射面17a通过被控制装置10独立地运转控制而切换接通(利用微镜的反射，使光源的光向投影透镜入射的状态)和断开(不使光源的光向投影透镜入射的状态，即、使利用微镜将光源的光向投影透镜的外侧反射而向投影透镜的入射无效化的状态)，对包含点亮部位的合成的光像进行显示。
灯具生产流程
灯具生产流程灯具是人们日常生活中常见的一种照明用具，它的生产流程可以分为以下几个步骤：原材料准备、组件制造、装配和质检。
一、原材料准备在灯具生产过程中，需要准备各种原材料，包括金属、塑料、玻璃、电子元器件等。
这些原材料是制作灯具的基础，质量的好坏直接影响到最终产品的质量。
制造灯具时，需要根据不同的设计要求选择相应的材料，并进行相应的加工处理。
二、组件制造灯具的组件制造是生产过程中的核心环节。
根据设计图纸，制造各个零部件，如灯罩、灯座、灯头等。
对于金属材料的零部件，可以通过冲压、折弯、焊接等方法进行加工；对于塑料材料的零部件，可以采用注塑、挤出等工艺；对于玻璃材料的零部件，可以通过烧制、切割等方式制造。
通过组件制造，形成各个零部件。
三、装配组件制造完成后，需要进行装配。
根据产品设计要求，将各个零部件组装在一起，形成完整的灯具产品。
这个过程需要严格按照装配工艺进行，确保每个零部件的位置、连接方式等都正确无误。
同时，还需要进行电路的布线，安装灯泡和其他电子元器件。
装配完成后，进行外观的整理，确保灯具外观的美观和整洁。
四、质检在灯具生产流程的最后，进行质检环节。
通过对每个制造环节的产品进行抽检，检测产品的质量是否符合要求。
主要包括外观检查、电气性能测试等。
外观检查主要检查灯具的外观是否完好，有无划痕、变形等缺陷；电气性能测试主要检测灯具的亮度、功率、电压等指标是否符合标准要求。
只有经过质检合格的灯具才能出厂销售。
五、包装和配送经过质检合格的灯具，进行包装和配送工作。
灯具的包装可以采用纸盒、泡沫塑料等保护材料进行。
在包装过程中，要注意保护灯具的外观，以免在运输过程中受到损坏。
同时，还需要对灯具进行标识，包括产品名称、规格型号、生产日期等信息。
完成包装后，进行配送，将产品运送到销售渠道或最终用户手中。
六、售后服务灯具生产流程并不仅仅在产品出厂后就结束了，售后服务也是十分重要的一环。
灯具企业需要提供合适的售后服务保障，包括产品保修、技术咨询、故障处理等。
乘用车高位制动灯技术条件
乘用车高位制动灯技术条件乘用车高位制动灯技术条件1 范围本标准规定了乘用车用高位制动灯的术语与定义、技术要求、试验方法、检验规则、标志、包装、运输及储存。
2 规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 2423.1-2001 电工电子产品基本环境试验规程第2 部分：试验方法试验A：低温GB/T 2423.2-2001 电工电子产品基本环境试验规程第2 部分：试验方法试验B：高温GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.5-1995 电工电子产品基本环境试验规程试验Ea 和导则：冲击试验方法GB/T 2423.10-2008 电工电子产品基本环境试验规程试验FC 和导则：振动（正弦）试验方法GB/T 2423.17-1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 2423.22-2002 电工电子产品基本环境试验规程第2 部分：试验方法试验N：温度变化GB/T 2423.34-2005 电工电子产品基本环境试验规程试验Z/AD：温度/湿度组合循环试验方法GB/T 2828.1-2003 计数抽样检验程序第一部分按接收质量限（AQL）检索的逐批检验抽样计划GB 4785 汽车及挂车外部照明和信号装置的安装规定GB/T 10485-2007 道路车辆外部照明和光信号装置环境耐久性GB 15766.1 道路机动车辆灯泡尺寸、光电性能要求GB/T 15766.2-2007 道路机动车辆灯泡性能要求ECE R37 关于机动车及其挂车灯具认证用灯丝灯泡认证的统一规定QC/T 260-1998 汽车高位制动灯QC/T 413-2002 汽车电气设备基本技术条件QC/T 417.1-2001 车用电线束插接器，第1 部分定义、试验方法和一般性能要求CNCA-02C-055 机动车辆产品强制性认证实施规则QC/T 73 汽车电气设备产品型号编制方法3 术语和定义下列术语和定义适用于本标准。

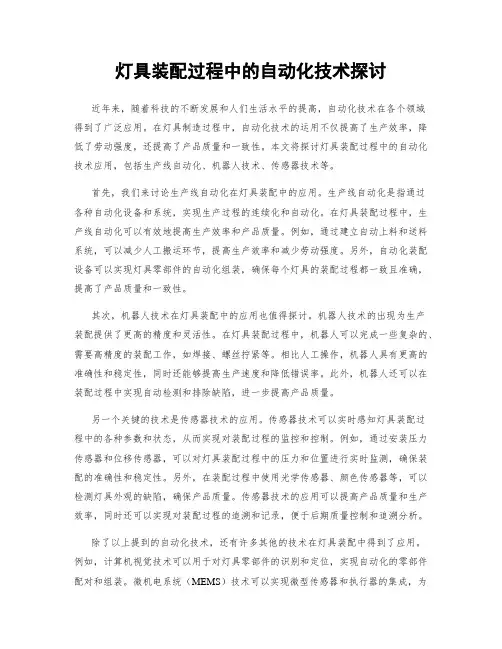

灯具装配过程中的自动化技术探讨
