西六-165变形缝
屋面、墙面及顶面变形缝施工方案
屋面、墙面及顶面变形缝施工方案一、屋面变形缝安装施工示意图1、槽口预留及处理：（1）槽口两边安装基面保持平整、光洁。
（2）清除干净缝内杂物及垃圾。
（3）保持整条缝的直线度。
（4）槽口两边安装基面保持在同一平面上。
2、贴止水带：（1）弹线确定止水带贴合位置。
（2）在安装基面和止水带两边贴合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实。
（3）两条止水带连接采用搭接胶对接，接合长度10cm左右。
在止水带接合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实。
3、安装铝合金基座、止水胶条：（1）摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。
（2）在标记位置用电锤钻孔，装上6mm塑料膨胀管。
（3）摆上铝合金基座，拧上M5园头自攻螺钉。
（4）将止水胶条的筋套入铝合金基座槽内。
（5）铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。
4、安装滑杆、盖板：（1）摆上盖板，将滑杆安装位置标记到铝合金基座上。
（2）用胶带纸将滑杆初步固定至要安装的部位。
（3）摆上盖板，拧上滑杆螺丝。
（4）盖板接头处两边对齐再搭接30-50mm。
（5）在盖板接头处打胶贴上不锈钢封条。
封条两边胶水抹平。
（6）铝合金盖板分断可用角磨机装1mm或2mm砂轮切割片切断再磨平。
铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。
二、外墙面变形缝安装施工1、工艺流程槽口处理→安装止水带→放样→铝合金基座及框架的安装→滑杆及中心板安装→铝合金盖板安装→检查→交验2、槽口处理：（1）量好变形缝装置铝合金尺寸确定出槽口的宽度，并用墨斗打线,（2）分别从槽口至两侧90mm处纵向切出深度为400（H=40 mm）的“L”型槽口（3）清理槽口面至平整，并保证施工基面的平整度、直线度、垂直度。
3、安装止水带（1）再次平整清洁混凝土表面，不得有酥松，如果为确保平整做过表面处（特殊情况可用水泥砂浆抹平），尽量使其较为干燥才宜进行安装。
（2）在缝两侧平面层及止水带两边，用胶粘剂按每平M200克的比例涂刷，待基本不沾手时，将止水带平铺在混凝土基层上并用表面较为平整的板材压平压实。
建筑构造变形缝
设计要点
伸缩缝应设置在建筑物的 敏感区域，如屋顶、墙体 和基础等，以减少温度变 化对建筑物的影响。
沉降缝
定义
沉降缝是为了防止建筑物因地基 不均匀沉降而引起的破坏，从而
在建筑物中设置的水平缝隙。
应用场景
主要应用于地质条件复杂或建筑物 荷载差异较大的区域。
设计要点
沉降缝应设置在建筑物的敏感区域 ，如屋顶、墙体和基础等，以减少 地基不均匀沉降对建筑物的影响。
变形缝的分类
按功能分类
温度缝、沉降缝、伸缩缝。
按设置位置分类
外墙变形缝、内墙变形缝、楼地面变形缝、屋顶变形缝。
变形缝的作用
01
适应材料变形
由于不同材料有不同的线膨胀系数，在温差较大的环境中，不同材料的
连接处容易产生变形，设置变形缝可以避免因变形引起的破坏。
02 03
防止不均匀沉降
建筑物各部分所受荷载不同或由于地质条件差异，可能产生不均匀沉降 ，设置变形缝可以将建筑物分成独立的部分，避免不均匀沉降对建筑物 造成破坏。
建筑构造变形缝
汇报人： 2024-01-07
目录
• 变形缝概述 • 建筑构造变形缝的种类 • 建筑构造变形缝的处理方法 • 建筑构造变形缝的案例分析
01
变形缝概述
变形缝的定义
变形缝
在建筑物中为了适应材料变形、 温度变化、不均匀沉降等不利因 素，在构造上所设置的缝。
变形缝的作用
防止因变形引起的破坏，保证建 筑物的安全和正常使用。
某住宅小区的沉降缝处理
沉降缝是为了解决建筑物在不同基础 条件下，由于不均匀沉降而引起的问 题。在某住宅小区的设计中，沉降缝 被设置在建筑物的关键部位，以减少 不均匀沉降对建筑物的影响。
变形缝施工工艺
变形缝施工工艺变形缝是伸缩缝、沉降缝和防震缝的总称。
建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
一、结构变形缝留置及施工现场加工成型的整体模板钢筋吊环长钢管螺杆内侧端部与3mm*30mm*30mm 铁板焊接，螺杆外侧用螺帽拧紧，以此使模板与钢筋骨架拉结成为一个整体450300 螺帽与元宝扣焊接元宝扣与钢筋焊接模板加固体系剖面图1、工艺流程外侧模板吊装→钢筋绑扎→成品垫块放置→内侧模板就位→PVC套管穿设→对拉螺杆穿设→拧紧螺母、加固内侧模板→加设斜撑实施一：当伸缩缝处一侧剪力墙施工拆模完毕后，另一侧剪力墙钢筋绑扎前，用塔吊吊运外侧模板就位并临时固定；待剪力墙钢筋绑扎完成后，采用长度同墙厚的预制水泥撑块放置在剪力墙水平钢筋上，钢筋验收合格后，用塔吊吊运内侧模板就位，并调整模板与外侧模板螺栓孔对中；然后对应穿设PVC套管，再将穿墙螺杆穿过套管拧入外侧焊接固定的螺母上，并使螺杆一端超过螺母不少于5cm；最后紧固室内侧螺母，校正内侧模板垂直度、平整度并进行模板加固；最后加设斜撑。
斜撑水平支撑实施二：伸缩缝两头阳角处模板主龙骨边缘焊接的20cm长钢管用十字扣件与其垂直方向的支撑用十字扣件连接，形成一个整体，切实保证模板定位准确、校正方便、固定牢靠。
伸缩缝两头阳角部位用十字卡锁紧实施三：内侧模板最上第二道主龙骨与内脚手架连接斜支撑，与底部水平支撑连接成为三角形，形成稳固的体系。
斜撑与水平支撑连成三角形，增强稳定性，防止墙体位移2、大模板的吊装吊装前应提前放置临时模板支撑，利用下层已完成墙面的预留螺栓孔，插入一段钢筋做临时支撑，以便工人方便快捷的进行模板校正及加固。
3、注意事项：为确保螺杆在作业面一侧保持水平顺利穿入并紧固，重点关注下层顶板砼收面标高及模板两侧螺栓孔位置是否能够对应上；并应注重元宝扣、螺帽的焊接质量。
模板体系龙骨焊接平面图由于使用塔吊辅助安装，节省了较多的时间，提高了施工速度；由于采用现场钢筋加工，易于就地取材，方便施工；骨架强度、刚度高，不易损坏，大大提高了模板周转使用次数，节约了成本；模板整体强度、刚度较高，提高了混凝土成型质量。

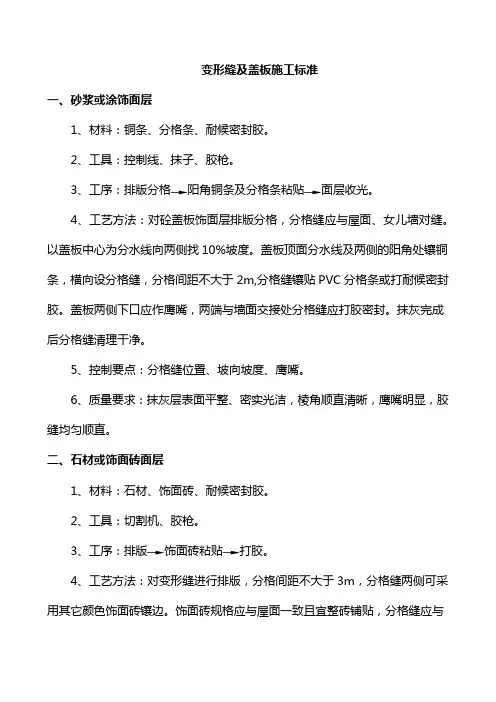

变形缝及盖板施工标准
变形缝及盖板施工标准
一、砂浆或涂饰面层
1、材料：铜条、分格条、耐候密封胶。
2、工具：控制线、抹子、胶枪。
3、工序：排版分格阳角铜条及分格条粘贴面层收光。
4、工艺方法：对砼盖板饰面层排版分格，分格缝应与屋面、女儿墙对缝。
以盖板中心为分水线向两侧找10%坡度。
盖板顶面分水线及两侧的阳角处镶铜条，横向设分格缝，分格间距不大于2m,分格缝镶贴PVC分格条或打耐候密封胶。
盖板两侧下口应作鹰嘴，两端与墙面交接处分格缝应打胶密封。
抹灰完成后分格缝清理干净。
5、控制要点：分格缝位置、坡向坡度、鹰嘴。
6、质量要求：抹灰层表面平整、密实光洁，棱角顺直清晰，鹰嘴明显，胶缝均匀顺直。
二、石材或饰面砖面层
1、材料：石材、饰面砖、耐候密封胶。
2、工具：切割机、胶枪。
3、工序：排版饰面砖粘贴打胶。
4、工艺方法：对变形缝进行排版，分格间距不大于3m，分格缝两侧可采用其它颜色饰面砖镶边。
饰面砖规格应与屋面一致且宜整砖铺贴，分格缝应与
屋面、女儿墙分格缝对应。
以盖板中心为分水线，向两侧按10%坡度对称铺贴，阳角处应45°拼接。
盖板底部抹灰与饰面砖交接处应抹压顺直并做鹰嘴，两端与墙面结合处打胶封闭。
5、控制要点：整砖铺贴、分格缝、坡向坡度、鹰嘴。
6、质量要求：饰面砖粘贴牢固、线条清晰顺直，鹰嘴明显、胶缝均匀顺直。
屋面变形缝最大宽度
屋面变形缝最大宽度
关于屋面变形缝的最大宽度，这主要取决于多个因素，包括建筑物或构筑物的类型、规模、使用年限等。
在设计时，变形缝的宽度应满足密封防水、适应变形、施工方便、检修容易等要求。
在实际建设过程中，变形缝的宽度通常在5mm至500mm之间。
例如，高层建筑的变形缝宽度通常设置在10mm至20mm之间，而普通住宅的变形缝宽度则可以设置在5mm至10mm之间。
另外，根据14J936《变形缝建筑构造》国家建筑标准设计图集，变形缝的适用缝宽为25mm至500mm。
另外，对于屋面变形缝的厚度，其选择也是基于缝宽的。
例如，缝宽在100mm至200mm 之间的，其厚度通常选用1.2mm；缝宽在200mm至300mm之间的，其厚度选用1.5mm；而缝宽超过300mm的，其厚度则选用1.5mm至1.8mm。
这一选择还可能会根据当地的气候条件以及面板材质的不同而有所调整。
总的来说，确定屋面变形缝的最大宽度需要综合考虑多种因素，并参考相关的国家建筑标准设计图集，以确保设计的合理性和有效性。
同时，随着建筑技术的不断发展和新材料的应用，未来可能会有更先进的设计理念和方法出现，以适应不断变化的建筑需求。
建筑变形缝的细部构造
建筑变形缝的细部构造建筑变形缝是建筑结构中必不可少的组成部分之一，它能够有效地解决建筑物的自然变形问题，保证建筑物的安全和稳定。
如今，建筑变形缝的细部构造成为了建筑师、工程师和设计师必须要了解的一项重要知识。
本文将深入探讨建筑变形缝的细部构造。
1. 建筑变形缝的定义和作用建筑变形缝，也称伸缩缝，指用于容纳和容忍建筑结构内部自然变形的缝隙。
建筑变形缝能够有效地吸收建筑物由于膨胀、收缩、震动等原因引起的自然变形，避免外墙、内墙、地面等部位开裂，保持建筑结构的稳固。
建筑变形缝主要分为两大类，一类是室内变形缝，用于解决室内结构变形问题，如内墙裂缝、地板裂缝等；另一类是室外变形缝，主要用于解决震动、温度、水平变形等问题。
2. 建筑变形缝的类型2.1 室内变形缝室内变形缝的作用是解决室内结构变形问题，主要包括墙面变形缝、地面变形缝、天花板变形缝。
它们的材质多为橡胶或硅胶，可分为橡胶隔音条、橡胶伸缩缝、硅胶伸缩缝等。
2.2 室外变形缝室外变形缝的作用是解决建筑物的震动、温度、水平变形问题。
它们按照其材质不同，可以分为金属伸缩缝、硅胶伸缩缝、橡胶伸缩缝等。
3. 建筑变形缝的材质选择建筑变形缝的材质选择要考虑多种因素，如建筑物的设计、使用环境、使用寿命、防水性能、耐腐蚀性能等。
以下是一些常用的建筑变形缝材质：3.1 金属材质金属材质是目前应用最广泛的建筑变形缝材质之一，主要是因为它们具有很高的强度和耐久性，同时又能够满足建筑物对防水性能的要求。
常用的金属材质有不锈钢、铝合金和铜等。
3.2 橡胶材质橡胶材质主要有硬质橡胶和软质橡胶两种。
硬质橡胶具有较高的强度，能够承受一定的压力和拉伸，是一种比较常用的建筑变形缝材质；而软质橡胶则具有良好的弹性和防水性能，适用于室内地面变形缝、墙面变形缝等场合。
3.3 硅胶材质硅胶材质具有很高的弹性和耐老化性能，能够满足建筑物长期使用的要求。
硅胶伸缩缝常用于室外建筑物的伸缩缝、幕墙伸缩缝等。
变形缝建筑构造
变形缝建筑构造变形缝是建筑构造中的一个重要组成部分，它在建筑物中起到连接和分隔不同结构物件的作用。
它可以容纳建筑物因日常使用、温度变化或结构沉降等原因而发生的形变，以保证建筑物的安全性和稳定性。
本文将介绍变形缝的定义、种类、功能，以及在建筑构造中的重要作用。
一、变形缝的定义变形缝，又称扩缩缝、伸缩缝，是指建筑构造中为了容纳结构的形变而设置的空间或分隔构造。
它的主要作用是缓冲和分散由于建筑物自身变形引起的应力和位移，以减少对建筑物的影响。
变形缝通常由柔性材料或构件制成，如橡胶、金属板、塑料等。
二、变形缝的种类1. 垂直变形缝：垂直变形缝是建筑物中常见的一种变形缝，主要应用于高层建筑和大跨度结构中。
它可以容纳由于建筑物的垂直变形引起的应力和位移，保证建筑物的稳定性。
垂直变形缝通常设置在建筑物的外墙或内墙上。
2. 水平变形缝：水平变形缝主要用于建筑物的水平结构，如楼板和屋面。
它可以容纳由于温度变化、结构沉降等原因引起的水平位移，保证建筑物的平整和稳定。
水平变形缝通常设置在楼板和屋面的连接处。
3. 三向变形缝：三向变形缝是一种综合考虑垂直和水平变形的变形缝，它可以容纳建筑物在多个方向上的变形。
三向变形缝通常设置在建筑物的交叉部位，如拱顶、交叉梁等。
三、变形缝的功能1. 缓冲应力：由于建筑物在使用过程中受到荷载作用、温度变化等因素的影响，会产生应力集中，导致结构破坏。
变形缝能够通过吸收结构的形变，缓冲应力，保护建筑物的结构完整性。
2. 分散变形：建筑物在使用过程中会发生不可避免的形变，如由于温度变化引起的膨胀和收缩。
变形缝能够分散这些变形，减少对结构的影响，确保建筑物的稳定性和安全性。
3. 节约材料：变形缝可以减少建筑物的结构用材量，同时也减少了施工过程中的损耗和成本。
通过合理设置变形缝，可以在一定程度上节约建筑材料的使用。
四、变形缝在建筑构造中的重要作用1. 保证建筑物的安全性：变形缝能够容纳建筑物发生的形变，保证了建筑物在使用过程中的稳定性和安全性。
变形缝做法以及安装
变形缝做法以及安装变形缝做法以及安装北京华安润成科技有限公司网址：专业变形缝联系电话施工安装一、在安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，过深过宽部分需直筋加固，确保槽口的平直度和坚固性二、楼地面变形缝装置应满足本图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土主体结构用膨胀螺栓固定使用M6的膨胀螺栓埋入最小深度为40mm，使用M8的膨胀螺栓埋入最小深度为50mm三、安装时以变形缝中心为基点，根据所选型号，按图集要求向两侧放样，定出固定铝合金基座的位置用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求四、按实际要求安装阻火带五、在缝隙连侧基层及止水带两边用专用基层胶黏剂涂刷，将止水带平铺贴再混凝土基层上并用相应工具压实止水带固定后两侧与混凝土结合部位不得有气泡或开口现象六、将铝合金基座放入槽口，调整好设计标高，使纵坡，横坡与装饰面保持一致，用膨胀螺栓固定铝合金基座七、将滑杆按设计间距布置，初步固定八、盖上面板，用螺栓固定安装完毕后，变形缝装置表面盖板应与地坪纵坡、横坡保持一致九、根据需要嵌入橡胶条、大理石或其他材料十、个别接缝处应注入填缝胶并刮平十一、屋顶缝应特别注意接缝处理特殊节点及配件由厂家专门加工详见屋面变形缝平接示意十二、按节点图处理两种不同型号变形装置详见屋面变形缝与外墙连接构造十三、做好成品保护工作变形缝介绍一、变形缝装置的材料构成：变形缝装置是由铝合金型材、铝合金板(或不锈钢板、铜板)、中控滑杆、橡胶嵌条及各种专用胶条等组成的其中橡胶制品要求具有优良的抗疲劳、耐低温、抗压缩变形、抗紫外线和防水等性能如果在建筑变形缝装置里配置止水带、阻火带和保温带还可以使变形缝装置满足防水、防火、保温等设计要求止水带采用厚l 2mm的三元乙丙橡胶片材，能够长期在阳光、潮湿、寒冷的自然环境下使用阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组成的专用配件，阻火带的两侧与建筑物主体结构固定阻火带可以满足1-4h不同耐火极限的要求二、变形缝装置的类别与规格：(1) 按建筑物使用部位分为:楼地面变形缝，外墙变形缝，内墙变形缝，顶棚变形缝，屋面变形缝，玻璃幕墙变形缝(2 )按变形缝使用形式的特点分为:平面型变形缝和转角型变形缝(图1、图2)(3 )按变形缝装置的构造特征分为:金属盖板型;金属卡锁型;单列嵌平型;双列嵌平型和橡胶嵌平型，分别介绍如下:1)金属盖板型:由铝合金基座、铝合金(或不锈钢、铜)板盖板、中控滑杆组成适用缝宽75～mm金属盖板型的特点是在盖板与固定于变形缝两侧的基座之间采用中控中控滑杆连接，安装时滑杆按45°角斜放，当基座变位时，金属盖板始终保持位于缝的中心位置，当用于楼地面时可以增加盖板厚度，提高承载能力一般承载型荷载为18 4kN (7 5t叉车通过)(图3一图5)金属盖板形屋面变形缝装置还为“L‘，形、"T”形、“+”形及女儿墙，各种阴阳角设计了专用配件(图6)2) 金属卡锁型:由铝合金基座、铝合金边侧盖板、铝合金中心滑动盖板组成适用缝宽50～mm中心滑动盖板是夹在边侧盖板与铝合金基座之间的，具有外观整洁、安装方便等特点(图7、图8) 3) 单列嵌平型:由铝合金基座和橡胶条组成适用缝宽25～mm具有构造简单、防水性能好，橡胶条与装饰层结合严密平整等特点可用于室外平台4) 双列嵌平型:由铝合金基座、铝合金中心板、中控滑杆和橡胶条组成，适用缝宽75～mm双列嵌平型的铝合金中心板是设有凹槽的型材，槽内可以嵌入石材、地砖，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双墙双柱
悬臂方案—— 基础出挑
悬臂方案—— 双边出挑
变形缝盖缝处理
变形缝沿建筑的劝告 断开，首先给屋面和墙面 带来了防水、防风、保湿 等问题，同时造成了楼面 的不连续，给使用造成了 不便，在顶棚处也有观瞻 上的问题。因此，变形缝 的盖缝处理，是处理变形 缝的重要内容。
室内处理
室外处理
我叫变形缝！
变形缝的比较
● 伸缩缝主要考虑建筑物上部的变形，缝宽最小
● 沉降缝主要考虑垂直方向的变形，但缝两侧建筑在 沉降过程中有可能发生微量倾斜，因而缝较伸缩缝宽， 且宽度随建筑高度的增加而加大 ● 防震缝考虑地震时建筑物的摇摆，缝最宽
墙体变形缝构造
1.在变形缝两侧设双墙或双柱 2.变形缝两侧的垂直结构分别或单边退开，再将 水平构件悬臂挑出 3.用一段简支的水平构件做过渡处理
变形缝的类型和设置要求
变形缝按照其要求可以分为三类： 伸缩缝——因温度变化引起的变形； 沉降缝——地基不均匀沉降引起的变形； 防震缝——地震可能引起的变形；
（一）伸缩缝
1.为防止建筑构件因温度变化、热胀冷 缩使建筑物出现裂缝或破坏沿建筑物长度 方向隔一定距离预留垂直缝隙。这种因温 度变化而设置的缝称为伸缩缝或温度缝。 2.变形缝设置标准（见表6.8） 3.设缝部位：基础以上至屋顶全部断 开（不包括基础） 4.伸缩缝的宽度为20~30mm
什么是变形缝？
——西六-165 成雅军 李发平 李栋宇 余 池
为什么要给建筑物 设置变形缝
建筑物的变形
●
因温度变化引起的变形
●
地基不均匀沉降引起的变形
地震可能引起的变形
容易导致建筑物出现 裂缝或破坏
●
在设计时应事先将房屋划分成 若干个独立的部分，使各部分 能自由变化。这种故将建筑物 垂直分开的预留缝称为变形缝
变形缝
北京火车站
武昌理工学院 图书馆
（二）ห้องสมุดไป่ตู้降缝
1.为防止建筑物各部分由于地基不 均匀沉降引起建筑物破坏所设置的竖向 缝称为沉降缝 2.设缝标准（见表6.11）
3.设缝部位：从基础到屋顶的构件全部断开。
（三）防震缝
1.在抗震设防烈度7~9度地区应设防 震缝。 2.设缝标准：建筑物高度不大于15m 时，缝宽为70mm；当建筑物高度超过 15m时，建筑美增高3m，缝宽在70mm 基础上增加20mm；抗震设防烈度9度， 建筑每增高2m，缝宽在70mm基础上增 加20mm
