新一代钢铁材料_超级钢
钢铁行业的创新材料介绍新型钢铁材料的性能和应用领域
钢铁行业的创新材料介绍新型钢铁材料的性能和应用领域钢铁行业的创新材料：介绍新型钢铁材料的性能和应用领域钢铁作为重要的基础材料，在各个行业都扮演着重要的角色。
随着科技进步和工业发展，钢铁行业也不断追求创新，致力于开发新型的钢铁材料。
本文将介绍一些新型钢铁材料的性能以及它们在不同应用领域的应用。
一、高强度钢高强度钢是新一代的钢铁材料，其特点在于具有更高的强度和良好的韧性。
通过调整化学成分和制造工艺，高强度钢比传统钢材表现出更好的机械性能，能够在更薄的厚度下承受更大的载荷。
这使得高强度钢在航空航天、汽车制造和建筑领域中得到广泛应用。
例如，航空航天企业使用高强度钢制造轻量化的飞机零件，汽车制造商采用高强度钢降低车身重量，提高燃油效率，建筑领域则广泛应用于高楼大厦的结构材料。
二、耐腐蚀钢耐腐蚀钢是一类能够在恶劣环境下长期抵御腐蚀的钢铁材料。
在海洋环境、化工工业等领域，由于酸雨、盐雾等因素的存在，钢铁很容易受到腐蚀，导致使用寿命减少。
耐腐蚀钢通过添加合金元素，如镍、铬等，在钢材表面形成一层耐腐蚀的保护膜，能够有效延长钢铁材料的使用寿命。
耐腐蚀钢在船舶建造、海洋工程、化工设备等领域得到广泛应用，提高了设备和结构的抗腐蚀能力，同时减少了维护和更换的成本。
三、复合钢复合钢是由两种或更多种不同性质的钢材复合而成的新型材料。
借助于不同钢材的特性互补，复合钢具备更好的综合性能。
在制造工艺上，采用熔焊、轧制等技术将不同钢材层叠在一起，形成独特的结构。
复合钢广泛应用于军事装备、船舶制造以及特殊工作环境下的机械设备。
例如，以高强度钢为表面层、耐腐蚀钢为内层的复合钢可以在船舶上既增加碰撞强度，又提高耐蚀性能。
四、高温合金钢高温合金钢是一种能够在高温环境下保持高强度和良好维度稳定性的钢材。
由于高温下钢材容易发生晶粒长大、蠕变、氧化等问题，传统钢材在高温条件下应用受到局限。
而高温合金钢通过合理控制合金元素的含量和制造工艺，使得钢材在高温环境下表现出更好的热稳定性和抗氧化性能。
微晶材料(超级钢)概论
密热处理等技术，制成的超细晶粒钢。
❖ 普通碳素结构钢400-500MPa级 ❖ 低合金钢屈服强度800MPa级 ❖ 合金结构钢的抗拉强度1500MPa级
2020/11/15
19
400MPa超级钢
2020/11/15
6
新华社东京2000年１月５日电（记者张可喜）
日本最近研制出一种超级钢，为加工制造业提供 高性能金属材料创造了条件。
据当地报纸报道，这种钢叫做“超级金属”，是 在压轧时把压力增加到通常的５倍，并且提高冷却速 度和严格控制温度的条件下开发成功的。其晶粒直径 仅有１微米，为一般钢铁的１／１０～１／２０。这 种钢组织细密，强度高，韧性大，而且即使不添加镍、 铜等元素，也能保持很高的强度。
日本STX-21超级钢铁材料研究
2020/11/15
16
2020/11/15
17
2020/11/15
18
中国“新一代钢铁材料”研究
我国也于10年前开始启动“新一代钢铁 材料重大基础研究”项目。其最终目标，是 将占我国钢产量60％以上三类钢(碳素钢、低 合金钢、合金结构钢)的强度或寿命提高一倍。
2020/11/15
32
❖
近年来，超级钢标志性成果是开始利用超级钢产品减
重节材，宝钢梅山超级钢桥梁板、钢管研究开发成功，用
6mm超级钢钢管替代8mm厚度低合金钢管，抗撞击性能大 大优于普通的结构钢，并且直接应用于国家重点工程上海东
海大桥，已经使用该产品4000余吨，经过计算节约钢材 1000余吨，以每吨5000元计，直接经济效益500万元，钢板
超级钢
同传统材料相比，超级钢具有以下Fra bibliotek点：1、比传统钢铁材料有更高的性能价格比； 2、强度比传统钢铁材料高1倍以上； 3、使用寿命比传统钢铁材料高1倍； 4、基本消除宏观偏析。
超级钢：在压轧时把压力增加到通常的5倍，并且提高冷却速度和严格
控制温度的条件下开发成功的。其晶粒直径仅有1微米，为一般钢铁的 1/10～1/20，因此组织细密，强度高，韧性也大，而且即使不添加镍、 铜等元素也能够保持很高的强度。
超级钢材料计划
又称STX- 21
( Structural Materials X for 21 St century ) 面向21世纪的结构材料计划
“超级钢铁”的研发目标
“超级钢铁”的研发分为第一期、第二期。 第一期：1997年-2001年 第一期目标：开发出强度为现在钢铁的2倍、寿命也为2倍的超级钢铁。 具体有4项内容： 1、把在日本利用最广泛的低碳素钢铁SM490的强度提升2倍，并保证其 可以焊接使用； 2、将螺栓的强度提升到180O MPA； 3、为了提高热效率，将用于制造火力发电设备的钢材料的耐热温度从6 00℃提升到650℃； 4、制造不易生锈的钢铁。 4个目标在第一期结束时就基本实现了。
超级钢是通过各种工艺方法将普通的碳素结构钢的铁素体晶粒细 化，进而使其强度有大幅度提高的钢材。微晶钢具有其它任何钢材都 不具有的优异性能--超强的坚韧性,故被视为钢铁领域的一次重大革命。 中国是目前世界上唯一实现超级钢的工业化生产的国家，其它国家的 超级钢尚未走出实验室。
超级钢的起源
1995年日本发生阪神大地震，当地钢铁建筑毁于一旦，引发日本学 界对钢铁材料重要性的思考。为了适应未来发展，很多学者提出要开发 更坚固的钢铁材料。这是研发“超级钢铁”的起源。
3200兆帕超级钢工艺原理

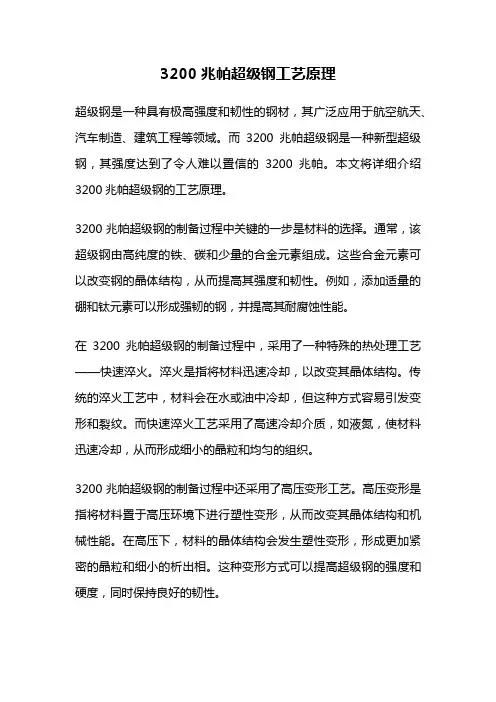

3200兆帕超级钢工艺原理超级钢是一种具有极高强度和韧性的钢材，其广泛应用于航空航天、汽车制造、建筑工程等领域。
而3200兆帕超级钢是一种新型超级钢，其强度达到了令人难以置信的3200兆帕。
本文将详细介绍3200兆帕超级钢的工艺原理。
3200兆帕超级钢的制备过程中关键的一步是材料的选择。
通常，该超级钢由高纯度的铁、碳和少量的合金元素组成。
这些合金元素可以改变钢的晶体结构，从而提高其强度和韧性。
例如，添加适量的硼和钛元素可以形成强韧的钢，并提高其耐腐蚀性能。
在3200兆帕超级钢的制备过程中，采用了一种特殊的热处理工艺——快速淬火。
淬火是指将材料迅速冷却，以改变其晶体结构。
传统的淬火工艺中，材料会在水或油中冷却，但这种方式容易引发变形和裂纹。
而快速淬火工艺采用了高速冷却介质，如液氮，使材料迅速冷却，从而形成细小的晶粒和均匀的组织。
3200兆帕超级钢的制备过程中还采用了高压变形工艺。
高压变形是指将材料置于高压环境下进行塑性变形，从而改变其晶体结构和机械性能。
在高压下，材料的晶体结构会发生塑性变形，形成更加紧密的晶粒和细小的析出相。
这种变形方式可以提高超级钢的强度和硬度，同时保持良好的韧性。
3200兆帕超级钢的制备过程中还需要进行多道次的热处理和变形工艺。
这些工艺包括退火、正火、淬火和回火等。
通过不同的热处理工艺，可以调控钢材的晶体结构，改善其力学性能和耐腐蚀性能。
总结来说，3200兆帕超级钢的制备过程中采用了材料选择、快速淬火、高压变形和多道次的热处理等关键工艺。
这些工艺的应用使得超级钢的强度达到了令人难以置信的3200兆帕，具备了极高的强度和韧性。
这种超级钢的应用前景广阔，将为航空航天、汽车制造、建筑工程等领域带来革命性的改变。
相信随着技术的不断进步，3200兆帕超级钢将会有更广泛的应用，并推动相关行业的发展。
超级高强度钢

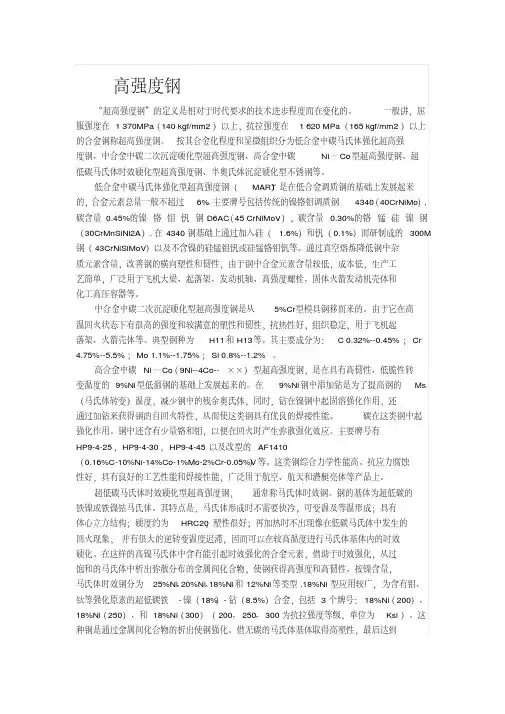

高强度钢“超高强度钢”的定义是相对于时代要求的技术进步程度而在变化的。
一般讲，屈服强度在 1 370MPa（140 kgf/mm2）以上，抗拉强度在 1 620 MPa（165 kgf/mm2）以上的合金钢称超高强度钢。
按其合金化程度和显微组织分为低合金中碳马氏体强化超高强度钢、中合金中碳二次沉淀硬化型超高强度钢、高合金中碳Ni—Co型超高强度钢、超低碳马氏体时效硬化型超高强度钢、半奥氏体沉淀硬化型不锈钢等。
低合金中碳马氏体强化型超高强度钢（MART）是在低合金调质钢的基础上发展起来的，合金元素总量一般不超过6%。
主要牌号包括传统的镍铬钼调质钢4340（40CrNiMo）,碳含量0.45%的镍铬钼钒钢D6AC（45 CrNiMoV），碳含量0.30%的铬锰硅镍钢（30CrMnSiNi2A）,在4340钢基础上通过加入硅（ 1.6%）和钒（0.1%）而研制成的300M 钢（43CrNiSiMoV）以及不含镍的硅锰钼钒或硅锰铬钼钒等。
通过真空熔炼降低钢中杂质元素含量，改善钢的横向塑性和韧性，由于钢中合金元素含量较低，成本低，生产工艺简单，广泛用于飞机大梁、起落架、发动机轴、高强度螺栓、固体火箭发动机壳体和化工高压容器等。
中合金中碳二次沉淀硬化型超高强度钢是从5%Cr型模具钢移而来的。
由于它在高温回火状态下有很高的强度和较满意的塑性和韧性，抗热性好，组织稳定，用于飞机起落架、火箭壳体等。
典型钢种为H11和H13等。
其主要成分为： C 0.32%--0.45%；Cr 4.75%--5.5%；Mo 1.1%--1.75%；Si 0.8%--1.2%。
高合金中碳Ni—Co（9Ni--4Co--××）型超高强度钢，是在具有高韧性、低脆性转变温度的9%Ni型低温钢的基础上发展起来的。
在9%Ni钢中添加钻是为了提高钢的Ms （马氏体转变）温度，减少钢中的残余奥氏体，同时，钻在镍钢中起固溶强化作用，还通过加钻来获得钢的自回火特性，从而使这类钢具有优良的焊接性能。
超级钢铁材料
韩国的研究计划
• 韩国于1998年开始了一个历时十年的21世 纪结构钢项目，主要研究开发600 MPa级耐 候钢、 800 MPa级低合金钢和1500 MPa级 的合金结构钢。
我国的应对
• 1998年我国在国家重点基础研究发展规划 项目(973)中启动了“新一代钢铁材料基础 研究”项目，围绕采用高新技术提高钢铁 产品质量、促进钢材品种的更新换代这一 战略目标。 • 2001年在国家高技术研究发展计划(863计划) 中又安排了题为"500MPa碳素钢先进工业化 制造技术"的超级钢开发项目，以积极的姿 态参与到这场国际竞争之中。
什么是超级钢铁材料
• 超级钢也称为新一代钢铁材料，它通过提 高钢的洁净度、细晶化和均匀性，使普通 结构钢在保证其它性能要求的前提下，大 幅度提高强度(屈服强度提高1倍)，从而提 高性能价格比，成为优于铝、塑料等的新 型材料。 • 强度等级由200MPa→400MPa 400MPa→800MPa 800MPa→1500MPa
超级钢铁材料的焊接
• 由于新一代钢铁材料晶粒极度细化，焊 接时面临的严重问题是焊缝的强韧化、热 影响区的晶粒长大等问题。在我国新一代 钢铁材料项目中，主要是针对400 MPa级和 800 MPa级超细晶粒钢解决上述焊接性问题。 并应从焊接材料、焊接方法和焊接工艺等 多方面进行综合解决。 （1） 焊缝金属的强韧化。 （2） 热影响区的晶粒长大倾向 。
超级钢铁材料
问题的提出
• 1997年日本首先启动了“超级钢基础研究” 十年计划； • 1998年韩国启动了“21世纪高性能结构钢” 计划； • 2001年欧盟启动了“超细晶粒钢开发”计 划； • 2002年美国在钢铁研究指南中公布了两个 超级钢开发项目。
新型金属材料——推陈出新
2 新型金属材料 ——推陈出新引言随着科学技术的进步，人类对金属材料不断提出了新要求：一是对已有的金属材料要最大限度地提高它的质量，挖掘它的潜力，使其产生最大的效益。
二是开拓金属材料的新功能，以适应更高的使用要求。
近几十年来，金属材料并没有停止发展，新的合金钢，例如微合金化钢，超高强度钢、超低碳不锈钢；新的有色合金，例如Al-Li合金、钛合金；还有高温合金、金属间化合物、减振合金、超导合金、形状记忆合金、储氢合金、纳米金属材料、非晶态金属等都有了新的发展。
新型金属材料，推陈出新。
金属材料是工业中最重要的结构材料，在未来很长的时期中，其主导地位仍将难以动摇。
2.1 超级钢与新一代钢铁材料2.1.1 “超级钢”、“新一代钢铁材料”1997年4月，日本开始了“新世纪结构材料(或超级钢材料)”为期10年的研究计划，提出将现有钢材强度翻番和使用寿命翻番为目标的新一代钢材，称为“超级钢”并在国家组织下开展研究。
之后韩国在1998年启动了“21世纪高性能结构钢”、我国在1998年10月启动了“新一代钢铁材料”的国家重大基础研究计划。
东亚三国相差不到一年，设立相同目标的研究项目带动了欧美各国钢铁界竞相参与和重视。
“新一代钢铁材料”的特征是超细晶、高洁净和高均匀(高均质)，其研发目标是在制造成本基本不增加，少用合金资源和能源，塑性和韧性基本不降低条件下强度翻番和使用寿命翻番。
它的核心理论和技术是实现钢材的超细晶(或超细组织)。
“新一代钢铁材料”需要大幅度提高钢铁材料的洁净度和均匀度。
钢铁材料中的杂质元素和夹杂物对其韧塑性、疲劳断裂性能、表面质量有很大的危害，而杂质元素、夹杂物和钢中第二相甚至基体组织的非均匀分布则严重影响钢材性能的均匀性和等向性。
因此，显著降低钢中杂质元素的含量、严格控制最大夹杂物尺寸、控制和改善夹杂物及大颗粒碳化物或氮化物的形状与分布、改善和提供钢中显微组织的均匀性，对钢铁材料性能的提高具有十分重要的作用。
超高强度钢
超高强度钢
超高强度钢是一种在现代工程材料中具有重要地位的材料。
它以其卓越的力学性能和优异的耐腐蚀性能而受到广泛关注。
本文将探讨超高强度钢的制备方法、特性和应用领域。
制备方法
超高强度钢的制备方法主要包括热处理、合金设计和工艺优化。
通过合理的热处理过程，可以调控钢材的结构和性能。
合金设计则是通过添加特定元素，调整钢材的组织结构，提高其强度和耐久性。
工艺优化包括热压成型、热轧等工艺，在制备过程中对钢材进行加工和调整，以获得更好的性能。
特性
超高强度钢具有高强度、高硬度、优异的韧性和良好的耐磨性。
这些特性使得超高强度钢在航空航天、汽车制造、建筑工程等领域有着广泛的应用前景。
与普通钢相比，超高强度钢具有更高的强度和更轻的重量，可以减少结构的重量，提高材料的使用效率。
应用领域
超高强度钢在汽车轻量化领域有着重要的应用。
通过使用超高强度钢，可以减轻汽车的质量，提高燃油效率，降低尾气排放。
此外，超高强度钢还被广泛应用于航空航天领域，用于制造飞机机身、发动机等部件，提高飞机的安全性和性能。
总的来说，超高强度钢作为一种重要的工程材料，在现代工程中发挥着重要的作用。
随着科学技术的不断进步，超高强度钢的应用范围将会不断扩大，为人类创造出更多的可能性。
以上是关于超高强度钢的简要介绍，希望能对读者有所启发。
如果您对超高强度钢感兴趣，可以深入了解其相关知识，探索更多应用领域。
谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2003 年成长性最好的润滑油企业
2003 年统一石化在市场和品牌建设上创下令人瞩目和称奇 的佳绩 : 2003 年统一销售车用小包装润滑油产品 17 万吨 , 同比 增长 58 % ; 销售额达到 12. 68 亿元 , 同比增长 90 % ; 全国零售商 数达到 13000 家 , 同比增加了 37 % ; 盲点市场同比降低了 18 % , 最远的西藏拉萨 、日喀则都有统一润滑油的经销点 ; 产品结构更 符合市场发展需要 , 最见功夫和利润的高端产品销售额增长了 300 % ,而低档产品比重则由去年的 15 %下降到 5 %以下 。
2003 年 , 统一高档润滑油除获得德国大众 、宝马 、保时捷原 厂认证外 , 还获得奔驰 、沃尔沃 、曼 、斯堪尼亚 、雷诺 、马克 、康明 斯 、东风等世界著名制造商认可 ; 在 OEM 领域 , 统一润滑油获得 了东风商用车第一季度 40 %的装车用油份额 , 并获得一汽轿车 售后服务用油认可 , 同时成为东安发动机公司出厂装机用油 , 东 风柳州风行装车及售后用油 , 取得了华北柴油机 、淮海发动机 、 陕汽斯太尔 、少林客车等 17 家国内车厂的 OEM 用油资格认可 。
料 C a i l i a o g o n g y i 材
工艺
1 引言
众所周知 , 钢铁是人类赖以生存和发展的一类重要工程材 料 , 更是人类社会进步的重要标志之一 。从国内外统计数据分 析看 , 钢铁在 21 世纪仍然是主要的工程材料 。自钢铁问世以 来 ,科技界不断对其进行深入研究 ,不断发掘其潜力 。目前 ,国 内外学者和研究人员正着眼于 21 世纪结构材料 ———超级钢铁 材料的基础研究工作 ,通过探讨新概念 、新方法 、新工艺的相关 技术 , 拟大幅度提高钢铁材料的使用性能和使用寿命 。超级钢 铁材料将成为 21 世纪的重要工程材料 。
目前 ,这些成果仍处于试验室阶段 。 3. 1. 4 耐候钢
目的是开发海洋环境用节能不锈钢和海滨环境用无涂 装合金耐候钢以及开发相关的焊接技术与使用性能评估技 术等 。
该项目使用了日本第一套加压 ESR 装置 ,并已成功制造出 不含锰而含氮量高达 1. 3 %的高氮不锈钢 , 并已确认该材料具 有与钛合金相同的优异耐蚀性 。 3. 2 韩国
3. 1 日本 日本是对超级钢研究着
新一代钢铁材料 ———
超级钢
手较早 、成果比较显著的国
家 。日本国立金属材料技术
研究所于 1997 年 4 月正式
慧少 王 飞彦耿/ 文□
启 动 了 STX - 21 ( Structural
Materials X for 21 Century) “超级钢材料计划”, 投资
韩国于 1997 年开始了一个名叫“HIPER - 21”的项目 ,主要 研究开发 800MPa 级结构钢 、600MPa 级耐候钢和 1500MPa 级的 螺栓钢 ,项目定于 2007 年完成 。
项目分为两个阶段 , 第一阶段是试制抗拉强度 60kg/ mm2 的建筑用钢板和具有超级焊接强度的高氮钢板 。这两种钢板的 试验已于 2001 年 6 月底完成 。为了获得高硬度 ,这种新材料采 用低温轧制 。这种工艺节省了能源 ,细化了材料内部晶粒尺寸 , 强度亦增强很多 。由于新材料使用的合金元素很少 ,因此 ,焊接 时无需退火 ,缩短了制造周期 ,降低了成本 。 3. 3 中国
(APEIM) 、超细小硬度试验机和原子间力显微镜技术 , 并建立 了一种延时破坏评价方法 ———氢裂纹敏感性评价法 。此外 , 对 氢聚集位置和通过热处理方法以减小晶界碳化物的析出等问 题进行研究 。使用这些技术和装置 , 发现通过控制晶界碳化物 的组织结构 ,可以任意改变晶粒内和晶粒间的强度平衡 。据此 , 已推导出具有提高延时破坏特性所需的理想组织为“马氏体分 布的碳化物”的新概念 ,并进行实用化技术研究 ,已获得将现有 延时破坏临界强度由 1200MPa 提高至 1600MPa 的可能性 。 3. 1. 3 耐热钢
我国于 1998 年启动了“新一代钢铁材料重大基础研究”的 “973 项目”。国家财政从 1998 年起 5 年内累计投入 25 亿元用 于该项目 。该项目的最终目标是将占我国钢产量 60 %以上的 碳素钢 、低合金钢和合金结构钢等“三类”钢的强度和寿命提高 一倍 。如果采用新钢种取代三类钢中 50 %的传统钢材 ,则每年 可少用 1500 万吨钢 , 其直接经济效益达 450 亿元 , 间接经济效 益更为显著 , 如可减少钢厂建设矿山的基建投资 , 减少资源损
2 超级钢简介
超级钢是 20 世纪 90 年代末为更好地利用钢铁材料在使 用性能上的优势 , 并进一步改进传统钢铁材料的一些不足 , 减 少材料消耗 , 降低能耗而研制的新材料 , 其研究的最终目标是 使钢铁的实用强度和寿命加倍 。
超级钢具有高强度 、高韧性的力学性能特征和超洁净 、高 均匀性 、超细化的组织和成分特征 。所谓洁净化 ,一是最大限度 地降低钢中 S、P、O、H、N 等杂质元素的含量 ; 二是严格控制钢 中夹杂物的数量 、成分 、尺寸 、形态和分布 。目前 ,国外一些先进 钢厂对 S、P、O、H、N 的总量已控制在 50 ×10 - 6 以下 ,达到超洁 净钢的水平 ,且具有进一步降低一期五年计划实施告一段落 , 基本达到预 期目标 。在此期间取得的开发成果如下 : 3. 1. 1 易回收使用的 800MPa 级铁素体焊接用钢
本课题是在易回收使用的 400MPa 级钢的成分中不添加含 金元素 , 只通过晶粒超微细化使强度加倍 (800MPa) , 变成以铁 素体相为主要组织的易焊接钢 , 同时开发出一种不破坏微细化 组织的焊接工艺技术 ,即节省资源 ,又具有良好的性能 。
目标是将铁素体系耐热钢的使用温度界限从原来的 600 ℃ 提高至 650 ℃,从而使 CO2 排放量减少 3 %。目前已取得的成果 如下 : ①提高疲劳寿命方面 , 利用硼强化的 9 %Cr 铁素体系耐 热钢 ,在 650 ℃环境下的疲劳寿命提高了 10 倍 。 ②改善焊缝特 性方面 , 若能减小焊接热影响区的宽度 , 则寿命可延长 2 倍左 右 。 ③提高耐氧化性方面 , 可通过预处理形成一薄的初次氧化 铬薄膜 ,以显著改善耐氧化性 。
统一石化成为 2003 年成长性最好的本土润滑油企业 。
22 《 重型汽车 》 H EA V Y T R U C K 2004. 1.
本课题旨在使 1500MPa 超级高强度钢高性能 化 , 即在将强度提高至 1500MPa 的同时 , 改
织和性能的高度均匀 , 材料
微区结构越均匀 , 所对应材
料的抗冲击性能越高 。超细
晶粒是指晶粒尺寸达到
0. 1～10μm , 细化晶粒是唯
一能够同时提高金属材料强 度和韧性的强化方法 。
3 国内外的研究现状
1000 亿日元 , 目标是在 10
年内开发出强度相当于现
有钢铁材料 2 倍的超级钢 ,
用于道路 、桥梁 、高层
建筑等基础设施
建材的更新
换代 。截至
2004. 1. H EA V Y T R U C K《 重型汽车 》 21
料 材
工艺 C a i l i a o g o n g y i
进延时破坏特性和疲劳特性 ,并对其性能进行评估 。 目前 , 已开发出了一种晶界观察技术 , 即原子探针显微镜
失和对生态环境的污染等 。 此外 ,欧盟也组织一定力量研究超级钢 。
4 超级钢的应用前景
超级钢作为新一代的钢铁材料 , 可用于汽车 、道路 、桥梁 、 高层建筑等许多方面 。一般来说 , 材料强度和壁厚的关系可用 下述经验公式计算 :
t1/ t2 = 6s2/ 6s1 式中 ,t1 、t2 和 6s1 、6s2 分别表示两种材料的厚度和屈服强度。 若按强度加倍来计算 :t2 = 0. 707t1 。 由此可见 , 若将超级钢应用于汽车制造中 , 可有效地减轻 车体重量 ,减少能源消耗和环境污染 。截止到 2002 年 11 月 ,宝 钢累计生产 400MPa 级超强钢 5800t , 该产品分别被一汽 、东风 等汽车制造厂应用到冲压卡车底盘横梁 、纵梁等数十种零件 上 ,并获得了极大的成功 。 若将其应用到道路 、桥梁 、高层建筑等方面 ,不仅可以减轻 零件的重量 , 还可以延长这些基础设施更新换代的时间 , 有效 节约能源 。 此外 ,若将耐热钢用于火力发电 ,可有效的提高发电效率 , 日本已经计划建设超临界压力发电厂 , 把转动涡轮的蒸汽温度 提高到 923 K ,压力提高到 35. 5MPa 。一旦建成这种发电厂 ,其发 电效率就能从原有发电厂 (811 K , 24. 9MPa) 的 39. 8 %提高到 43 % , 既节约了煤炭等燃料的消耗 , 二氧化碳等污染物的排放 量也能大幅度减少 ,可谓节能 、环保一举两得 。 综上所述 , 超级钢不仅具有优异的性能 , 同时还符合节能 和环保要求 , 因此 , 可以断定 , 在不久的将来 , 超级钢必将得到 广泛的应用 。
