Altium Designer6.9安装方法
Altium_Designer6.9集成元件库制作教程
Altium Designer6.9集成元件库制作教程从第一代ALTIUM DESIGNER6.9开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?当然是可以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用Altium Designer6.9或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library ****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.这时你就可以在元件库保存位置上看一个”Project Outputs for ****”的输出文件夹,，文件夹中就有刚才编译的集成元件库了。
此时就可以直接在Altium Designer6.9/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择” Reompile Integrated Library****.LibPgk”选项.在Altium Designer6.9中建造自己的原理图库Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB 库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a)新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b)在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c)用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d)用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e)添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f)保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
altium_designer_winter_09__安装、破解、汉化步骤
打开安装文件后出现一下界面：
再安装第1、2个。
点击（一）、，进入第一个安装。
如下所示
点击next进入下一步
选第一个，同意协议。
图如下所示
在next进入下一步，
这一步不管，直接next，
注意：这里要选择安装目录，点击browse，
选择自己要安装的地方，例如装E盘建好的altium designer内
点击OK
此时已选好安装路径
再next，
再next，next安装
等待安装完成。
（二）、第一个安装完成，再安装第二个。
点击
在照（一）步骤安装，注意安装时要选择安装目录，要安装在第一次安装的目录里面。
选择路径
以后同（一）上，next，直到安装结束。
（三）、以下为破解方法：
安装完成后你会发现需要进行注册，不然有的功能不能用。
在网上找到注册后的文件，把他替换到自己的安装目录里，
粘贴是全部替换
全部替换后就完成了。
（四）以下为汉化步骤：
Dxp→preferences 出现一下界面
勾选use localized resoueces→确定
汉化完成，关闭软件从新启动就是汉化版的了。
Altium designer summer 09安装步骤
首先打开安装软件，打开后如图所示
，找到安装程序
双击解压打开，打开后如图所示
再安装1、2个。
点击
，进入第一个安装。
如下所示
点击next进入下一步
选第一个，同意协议。
图如下所示
在next进入下一步，
这一步不管，直接next，
这里要选择安装目录，点击browse，
选择自己要安装的地方，例如装E盘建好的altium designer内
点击OK
此时已选好安装路径
再next，
再next，next安装
等待安装完成。
第一个安装完成，再安装第二个。
点击
在照以上步骤安装，注意安装时要选择安装目录，要安装在第一次安装的目录里面。
选择路径
以后同上，next，直到安装结束。
安装完成后要进行注册，注册文件在这个文件夹里面，双击打
开，复制这两个文件ctrl+c，再把它粘贴到安装的目录中去（粘贴时全部替换以前的文件）。
粘贴是全部替换
全部替换后就完成了。
在开始菜单中
把那个库也一起拷贝过去，以后要用。
不懂在远程。
AD软件安装教程
AD软件安装教程
1、下载并解压文件包之后，得到软件安装包和破解补丁，直接双击exe文件安装软件，；
2、进入软件安装向导页，点击next进入下一步；
3、通过下来选择“Chinese”中文，然后在勾选“I accept...”然后再点击next进入下一步；
4、选择软件安装的组件，默认即可，然后点击next进入下一步；
5、选择软件安装的路径，默认C盘，可更改，不过要记住软件安装的路径，然后点击一直点击next安装安装；
6、等待软件安装，软件安装完成后去掉勾选，先不要运行软件，直接点击finish退出安装界面；
7、接着就是对软件进行破解了，将crack破解文件夹下的“shfolder.dll”文件复制到软件安装的路径下；
默认目录：【C:\Program Files\Altium\AD21】
8、完成以上操作后，在运行软件，在软件首页的主菜单页面点击“Add standalone license file”开始激活软件，；
9、弹出窗口，到下载的安装破解文件夹crack中去打开选择“license”文件夹内的“AD21-Sandy.alf”文件；
10、完成以上操作后软件就会自动显示弹出许可有效期至2030。
；
11、接着就是对软件的中文设置了，点击右上角的设置图标的齿轮，在找到General页面，勾选“Use localized resources”，将会弹出一个界面，选择OK就可以了；
12、然后在重启软件，就显示软件已经是中文界面了，至此软件安装破解完成了。
Altium Designer 6安装激活升级精简说明

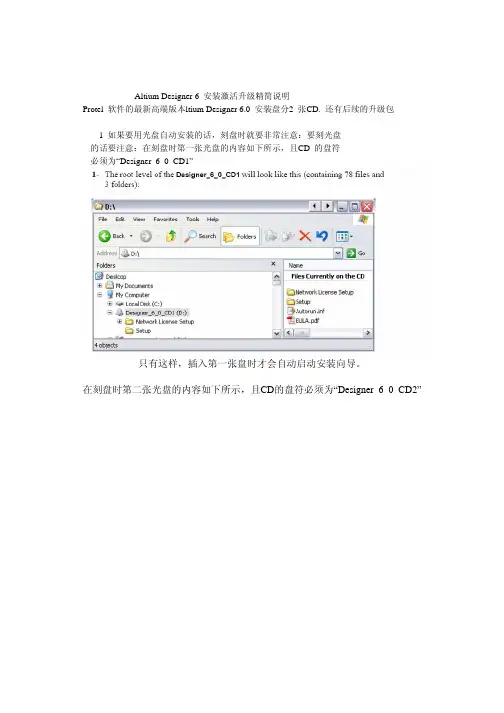

Altium Designer 6 安装激活升级精简说明Protel 软件的最新高端版本ltium Designer 6.0 安装盘分2 张CD. 还有后续的升级包1 如果要用光盘自动安装的话，刻盘时就要非常注意：要刻光盘的话要注意：在刻盘时第一张光盘的内容如下所示，且CD 的盘符必须为“Designer_6_0_CD1”只有这样，插入第一张盘时才会自动启动安装向导。
在刻盘时第二张光盘的内容如下所示，且CD的盘符必须为“Designer_6_0_CD2”只有这样，在自动安装时按照进程指示，插入第二张盘才会被认可，直至安装结束。
2 当然，更方便的是选择从硬盘安装。
首先，将两张CD拷到硬盘上。
第二张CD中的Setup文件夹是第一张CD中Setup 文件夹的一部分。
所以，只要将第二张CD中的Setup文件夹中的内容（注意不是文件夹）拷贝到第一张CD 中Setup文件夹中去（这样安装源文件就全了）。
然后再在第一张CD中Setup文件夹中执行Setup.exe 安装程序即可正常安装。
3：激活步骤启动软件，进入软件系统界面，鼠标左键点击界面左上角的DXP 〉Licensing命令，进入如下的 Licensing界面。
输入客户号和激活吗，点击生成邮件附件，将生成的文本文件保存！通过一个个人电子邮件，将这个文本文件作为附件发到我们的一个邮件地址activation@！几分钟到一刻钟内，就可以等待接收来自Altium跟这个附件文件相对应的License file文档，然后将License file 文档添加到产生文本文件的那个电脑中，还是在这个Licensing界面中用Add license File命令将License file文档添加AD6 平台上。
这样，软件就可以使用了！4 软件升级更新！Altium Designer 不断有新的升级包，包括器件库的扩充包和软件功能的升级包！从硬盘升级：把升级包拷贝到硬盘上：器件库的扩充包直接点击就可以安装了！而软件功能的升级包必须按照顺序从前到后，版本从低到高的顺序安装！从网络升级：也可以进入软件系统界面，鼠标左键点击界面左上角的DXP 〉Check For Updates命令，进入如下的Web updates 界面。
AltiumDesigner元件库安装方法
∙Altium Design er 6根目录假如您用的是Altiu m Design er 6（2.92G）可以找找Al tiumDesign er 6的根目录，即安装目录（如图），看看有没有A ltium官方提供封装。
在...\Altium Design er 6目录下有个Libra ry文件夹，下面可以找到ST Microe lectr onics可以看到2006年的话ST公司还停留在AR M7、9、11时代，基于cort ex-M3的stm32还没面世，所以是没有s tm32的封装的。
假如您用的是Altiu m design er summer/winter09或以上版本，例如AD 10可以在安装AD时的共享文件目录User s\Public\Docume nts\Altium\AD 10\Librar y\ST Microe lectr onics可以找到st m32的元件库，里面有STMicroc ontro ller32-Bit STM32.IntLib（包含原理图库ST Microc ontro ller32-Bit STM32.SchLib和PCB封装库STMicroc ontro ller32-Bit STM32.PcbLib）∙AD10根目录也可以在AD10安装光盘目录下，找到板级的库文件压缩包，如I:\BoardLevelLibrar ies\Librar ies.zip(305M)，解压后就有A ltium提供的包含ST Microe lectr onics在内的芯片厂家的库文件了。
∙官网下载假如您想从A ltium公司官网下载最新的芯片库，也是有的。
听说澳洲公司和美洲公司都很喜欢写周记，在官网下有个Altiu m Wiki通常英文版资料比较全，所以选Eng lish，不要中文版不然找不到的。
altium designer6.9遇到问题及总结
altium designer6.9遇到问题及总结问题现状描述:在PCB中布完线后，要将底层的布线和顶层的布线互换，如果实现？处理问题方法:1、把PCB切换到顶层，然后Edit / select / all on layer选择顶层。
2、Edit / selection memory-store ,选择1。
3、然后切换到底层，Edit / select / all on layer选择底层，然后Edit / selection memory-store ，选择2。
4、按F11用全局编辑把底层变为顶层，再Edit / selection memor y-recall，选择1，按F11用全局编辑把顶层变为底层，即可。
问题现状描述:altium designer 6.9 画的pcb，画好后想改线宽，怎样整体加粗啊？处理问题方法:右键，寻找相似属性，在线的那一栏选择same，这就选择好了所有的线，然后更改，选额左下角选择匹配，再更改就ok问题现状描述:altium designer怎么才能不经过原理图直接在空白pcb上加封装然后画线？处理问题方法:一、自己建立网表这种方法一般很少人用，要建立网表，得知道Altium网表的结构，那么就很好弄了；二、直接放元件，直接连接这种方法也是可以的，关键是在画线的时候把Online DRC关掉，就可以随意连线了，但是这种方法画的PCB如果出错了，系统是查不出来的，就看你自己了；三、在PCB里先写上网络名，再放入元件，再指定每个PIN的网络名Design==》Netlist==》Edit Nets在中间Nets In Class那一栏，点击下面的Add，再输入Net Name 点击OK，就把一个网络名建好了。
指定网络，双击元件的Pin在属性里就可以设置这个Pin的Net，这样就可以了。
这种方法的好处是，可以DRC。
四、当有别的格式的原理图时，就更好办了别的格式的原理图，一般都可以转成Alitum格式的，再导入PCB；如果不想转也可以导出Altium支持的网络表，用Altium打开网络表后，利用Show Differences 功能导入到PCB文件里。
Altium Designer6详细使用教程
Ａｌｔｉｕｍ Ｄｅｓｉｇｎｅｒ详细使用教程目录第1章Altium Designer 6 简介 (1)1.1 Altium Designer 6 软件简介和安装 (1)1.1.1 系统需求 (1)1.1.2 系统安装 (2)1.1.3 软件激活 (3)1.2 Altium Designer 6的窗口界面 (5)1.2.1 Altium Designer 6软件界面简介 (5)1.2.2 Altium Designer 6的文件类型和服务组件 (7)1.3 Altium Designer 6的系统设置 (10)1.4 Altium Designer 6的界面自定义 (20)第2章原理图设计 (23)2.1 原理图设计基础 (23)2.1.1 原理图设计的一般步骤 (23)2.1.2 Altium Designer 6 原理图设计工具栏 (24)2.1.3 图样的放大与缩小 (25)2.2 原理图的图纸设置 (26)2.2.1 设置图样大小 (27)2.2.2 Parameters标签页（图纸属性设置） (30)2.3 元件库的加载 (31)2.3.1 元器件库管理器 (31)2.3.2 元件库的加载 (32)2.3.3元件查找 (33)2.4 放置、调整和编辑元件 (34)2.4.1放置元器件 (34)2.4.2 调整元件位置 (37)2.4.3编辑元件属性 (41)2.5 连接线路 (44)2.5.1连接导线 (44)2.5.2 放置线路节点 (45)2.5.3 放置网络标号 (46)2.6 其他对象的编辑及属性编辑 (47)2.6.1放置总线 (47)2.6.2 放置圆弧 (47)2.6.3放置注释文字 (48)2.6.4放置文本框 (49)2.7 层次原理图的设计 (50)2.7.1层次原理图概述 (51)2.8 创建网络表 (56)2.8.1设置网络表选项 (56)2.8.2 创建网络表 (57)2.8.3 网络表格式 (57)2.9 原理图设计进阶 (58)2.9.2 对象属性整体编辑 (60)2.9.3 原理图编译与电气规则检查 (62)2.9.4 报表生成及输出 (64)2.9.5原理图输出 (65)2.10 原理图绘制实例 (66)第3章创建原理图元器件 (76)3.1 原理图元件概述 (76)3.1.1 元件概述 (76)3.1.2 原理图元件制作过程 (77)3.2 原理图元器件编辑器 (78)3.2.1 启动原理图元件库编辑器 (78)3.2.2 绘图工具 (78)3.2.3 IEEE工具栏 (79)3.2.4 元件库编辑管理器 (79)3.3 创建分立元器件 (81)3.3.1 对原有元器件编辑修改 (81)3.3.2 绘制新元件 (84)3.4 多单元元器件制作 (87)3.4.1 制作第一个单元电路 (87)3.4.2 制作第二个单元电路 (88)3.4.3 制作其它单元电路 (89)3.4.4 放置正、负电源引脚 (89)小结 (90)习题 (90)第4章印制电路板设计 (92)4.1 PCB设计基础 (92)4.1.1 印制板分类 (92)4.1.2 印制电路板结构组成 (93)4.1.3元件封装概述 (94)4.2 PCB设计流程以及基本原则 (96)4.2.1 PCB设计流程 (96)4.2.2 PCB设计的基本原则 (97)4.3 创建和规划PCB (98)4.3.1电路板规划 (98)4.3.2 PCB工作层管理 (102)4.3.3. 印制电路板选项设置 (103)4.4 元件封装库的操作 (104)4.4.1 加载元器件封装库 (104)4.4.3 搜索元件封装 (105)4.4.4 放置元件封装 (106)4.4.5修改封装属性 (107)4.5 手工布线设计单面印制电路板 (108)4.5.1设计前的准备工作 (108)4.5.3 元件布局 (110)4.5.4 添加网络连接 (111)4.5.5 手工布线 (112)4.6 自动设计PCB双面板 (115)4.6.1 设计前准备工作 (115)4.6.2 画禁止布线区 (116)4.6.3 载入网络和元件封装 (116)4.6.4 设计规则（Design Rule） (117)4.6.5 元件布局 (125)4.6.6 添加电源网络连接 (127)4.6.7 自动布线 (128)4.7 印制电路板设计进阶 (130)4.7.1 制作PCB的后期处理 (130)4.7.2 原理图与PCB之间交叉追逐与相互更新 (137)4.7.3 PCB的3D展示 (139)4.7.4设计规则检查以及工程报表输出 (140)小结 (145)习题 (145)第5章创建元器件封装和集成库 (147)5.1 创建新的元件封装库 (147)5.1.1 元件封装制作过程 (147)5.1.2元件封装库编辑器 (147)5.2 手工制作元器件封装 (149)5.2.1 新建元件封装库文件 (149)5.2.2．元件封装库编辑环境设置 (150)5.2.3．放置焊盘 (150)5.3 利用向导工具制作元件封装 (152)5.4 集成库的生成与维护 (155)5.4.1 集成库的生成 (155)5.4.2 集成库的维护 (158)小节 (159)习题 (159)第6章电路仿真 (161)6.1 仿真的意义 (161)6.2 仿真的设置 (161)6.2.1 Altium Designer 6的仿真元件库 (161)6.2.2 初始状态的设置 (167)6.2.3 仿真器的设置 (168)6.2.4进行电路仿真的一般步骤 (177)6.3 电路仿真实例 (180)6.3.1 模拟电路仿真实例 (180)6.3.2数字电路仿真实例 (182)小结 (185)习题 (185)第1章Altium Designer 6 简介本章将介绍Altium Designer 6的基础知识，包括Altium Designer 6的安装步骤、Altium Designer 6的系列界面及环境的设置方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何安装Altium Designer6.9
1.解压文件
2.点击Setup文件夹里面的Setup.exe进行安装
3.安装完成后，点击AD_6.9_CR文件夹，复制dxp.exe文件，复制到你的安装文件夹
4.从开始菜单打开Altium Designer6，打开后提示你授权，页面右边分成两部分：上面是licensing,下面是avaible license。
点击avaible license下的add license，出现一个对话框提示你安装授权文件，在解压文件里AD_6.9_CR 文件夹打开，在点击ALTIUM.alf文件，打开。
授权完成！调成中文界面
1>.点击Altium Designer6菜单栏第一项（最左上角）DXP(X);
2>.点击preferences（优先选项）出来一个System-General界面，右边最下面localization有个use localization resource选项，打对勾（选上）。
出来一个对话框，点击OK，再把页面最下方的OK项也点击了。
3>.关闭Altium Designer6，重启Altium Designer6，即出来中文界面。
[引用] 解决关于安装Altium Designer6.9之后打开PCB文档电脑蓝屏的问题有很多朋
友安装Altium Designer6.9之后，打开PCB文档，电脑就会出现蓝屏。
先前我的笔记本也是出现这样的问题，后来发现了解决的办法。
原来Altium Designer6.9默认需要独立显卡支持，尤其是PCB文件要求3D显示，所以是集成显卡的电脑只要一打开PCB文档就会蓝屏。
但是即使你是集成显卡也是可以解决的：运行DXP后，不要急于打开PCB文档，点击DXP------preferences设置-----------PCB Editor-------Display，将“use directx if possible”选项去掉，保存ok。
