【CN209917693U】酸奶加工用酸奶搅拌设备【专利】

合集下载

一种酸奶加工用搅拌设备[实用新型专利]

专利名称：一种酸奶加工用搅拌设备
专利类型：实用新型专利
发明人：姜新杰,张莉,张军,周霞,王延华,范荣波申请号：CN202021998943.5
申请日：20200914
公开号：CN213160331U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型公开了酸奶加工技术领域的一种酸奶加工用搅拌设备，包括箱体，箱体的上端面一侧位置设置有进料漏斗，且箱体的上端面中间位置设置有电机，电机的一侧设置有微型负压泵，箱体的上端面另一侧位置设置有进液管，箱体的内壁设置有加热电阻丝与温度传感器，加热电阻丝位于温度传感器的下端，箱体的下端面设置有卸料管；电机的下端设置有连接轴，连接轴的外表面设置有横杆，且横杆远离连接轴的一端面设置有连杆，横杆与连接轴和连杆之间均设置有铰链，连杆的下端设置有滚珠，箱体的内部底端呈高低规则起伏设置，能够对酸奶具有上下起伏的移动式搅拌，使搅拌的效率具有大大提高，减少搅拌死角，使酸奶混合的更加均匀。

申请人：青岛农业大学海都学院
地址：265299 山东省烟台市莱阳市文化路11号
国籍：CN
代理机构：山东三邦知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

一种牦牛酸奶生产用搅拌装置[实用新型专利]

专利名称：一种牦牛酸奶生产用搅拌装置专利类型：实用新型专利
发明人：索南尖措
申请号：CN202020082268.5
申请日：20200115
公开号：CN211913574U
公开日：
20201113
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种牦牛酸奶生产用搅拌装置，具体涉及牦牛酸奶加工设备领域，包括底板，所述底板顶部设有转动座，所述转动座与底板之间设有电机，所述转动座与电机输出轴传动连接，所述转动座顶部表面固定设有冷却箱，所述冷却箱顶部设有搅拌罐，所述搅拌罐顶部设有顶盖，所述顶盖与搅拌罐螺纹连接。

本实用新型通过设有刷圈和套圈，在清洗时喷水头向搅拌罐内壁喷出水雾，电动推杆推动刷圈向下移动，刷圈环绕搅拌罐内壁上下往复运动，从而实现对搅拌罐内壁的快速清洗工作，同时振动电机工作带动套圈在搅拌罐内壁振动，从而使搅拌罐内壁不断的轻微晃动，使其表面粘附的牦牛酸奶能够向下滑动，便于出料和清洗，清洗方便且效果好。

申请人：泽库县叶堂高原有机产品开发有限公司
地址：811400 青海省黄南藏族自治州泽库县环城东路
国籍：CN
代理机构：合肥方舟知识产权代理事务所(普通合伙)
代理人：刘跃
更多信息请下载全文后查看。

一种乳制品搅拌装置[实用新型专利]

专利名称：一种乳制品搅拌装置专利类型：实用新型专利
发明人：牛德强,马扶林,李鹏
申请号：CN201920216452.1申请日：20190220
公开号：CN209934589U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型公开了乳制品加工设备技术领域的一种乳制品搅拌装置，包括搅拌罐，搅拌罐顶部固定安装有搅拌电机，搅拌电机的输出端固定连接有搅拌轴，搅拌轴侧壁固定连接有搅拌片，搅拌片侧壁开设有打散孔，搅拌轴底部固定连接有刮片，搅拌轴侧壁通过键连接有散料盘，散料盘顶部开设有落料窗，散料盘底部固定连接有凸环，散料盘底部固定连接有打泡棍，搅拌罐侧壁固定连接有支台，支台顶部固定连接有抖动棒，搅拌罐底部开设有出料口，出料口顶部固定连接有过滤网，搅拌罐顶部开设有投料口。

本实用新型通过螺旋搅拌片可以实现翻料搅拌更充分，通过散料盘可以使加入的粉状物料均匀散落在搅拌罐内使搅拌充分快速高效。

申请人：山东亚奥特乳业有限公司
地址：271000 山东省泰安市省庄开发区
国籍：CN
代理机构：泰安市诚岳专利代理事务所(特殊普通合伙)
代理人：姚艳梅
更多信息请下载全文后查看。

一种奶制食品加工设备[实用新型专利]

专利名称：一种奶制食品加工设备专利类型：实用新型专利
发明人：苏布德
申请号：CN202020045579.4申请日：20200110
公开号：CN211861402U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种奶制食品加工设备，包括搅拌筒，所述搅拌筒的下方设有立柱，立柱的上端固定有弹性垫，所述弹性垫为圆柱状，且中间设有与搅拌筒下侧相匹配的凹槽，对搅拌筒起到缓冲作用，弹性垫的外侧套设有弹簧，立柱之间设有横杆，横杆的上侧安装有电机，电机的转轴通过轴承盒密封件转动连接在搅拌筒内，转轴的下部连接有主叶片，本实用新型自动化程度高，通过冷却管和多方位的搅拌系统对搅拌过程进行控制，温度控制稳定，利用保温层可以减少温度逸散，节约能源，同时，通过缓冲箱和清扫装置对原料进行多级的过滤，延长过滤板的使用时间，清理方便。

申请人：苏布德
地址：016200 内蒙古自治区鄂尔多斯市鄂托克前旗城川镇巴彦希泊日嘎查92号
国籍：CN
更多信息请下载全文后查看。

一种具有搅拌装置的发酵设备[实用新型专利]

专利名称：一种具有搅拌装置的发酵设备专利类型：实用新型专利
发明人：满光明,陈彤,杨涛
申请号：CN201621210755.5
申请日：20161110
公开号：CN206244663U
公开日：
20170613
专利内容由知识产权出版社提供
摘要：本实用新型涉及有机肥发酵领域，更具体而言涉及一种具有搅拌装置的发酵设备，所述发酵设备包括发酵罐体和搅拌装置，所述搅拌装置包括：纵向设置在所述发酵罐体中心处的搅拌轴、以及从下至上横向设置在所述搅拌轴上的设有搅拌臂的腐熟层搅拌部件、发酵层搅拌部件和预热层搅拌部件，其特征在于，所述发酵层搅拌部件和所述预热层搅拌部件两者的搅拌臂的宽度从所述发酵罐体的中心至边缘逐渐变窄。

通过采用本实用新型的发酵设备，可以大大地降低能耗，有效降低腐熟物料的含水量。

申请人：满光明,陈彤,杨涛
地址：100096 北京市海淀区西三旗育新花园
国籍：CN
代理机构：北京汇知杰知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

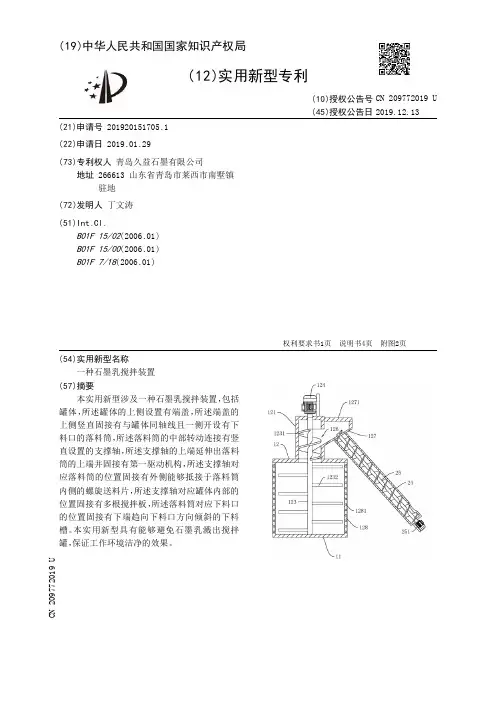

【CN209772019U】一种石墨乳搅拌装置【专利】

权利要求书1页说明书4页附图2页
CN 209772019 U
CN 209772019 U
权利要求书
1/1 页
1 .一种石墨乳搅拌装置，其特征在于，包括罐体(11) ，所述罐体(11)的上侧设置有端盖 (12) ，所述端盖(12)的上侧竖直固接有与罐体(11)同轴线且一侧开设有下料口(126)的落料筒(121) ，所述落料筒(121)的中部转动连接有竖直设置的支撑轴(123) ，所述支撑轴 (123)的上端延伸出落料筒(121)的上端并固接有第一驱动机构(124) ，所述支撑轴(123) 对应落料筒(121)的位置固接有外侧能够抵接于落料筒(121)内侧的螺旋送料片(1231) ，所述支撑轴(123) 对应罐体(11)内部的位置固接有多根搅拌板(1232) ，所述落料筒(121) 对应下料口(126)的位置固接有下端趋向下料口(126)方向倾斜的下料槽(127)。
1/4 页
一种石墨乳搅拌装置
技术领域 [0001] 本实用新型涉及的石墨乳制备的技术领域，尤其是涉及一种石墨乳搅拌装置。
背景技术 [0002] 石墨乳的主要成分是石墨（微粉石墨），因其呈乳状状态，所以常被称作石墨乳，严格来说该类产品应叫石墨胶体，分为溶剂型石墨乳和水性石墨乳，石墨乳的种类和用途很多，石墨乳的技术融合了多种学科知识，根据石墨的导电、润滑、防腐、耐高温等特点生产的系列石墨乳可广泛用于导电、电磁屏蔽、抗静电、锻造、润滑、防腐、密封、丝网印刷线路、彩色显示器件制造等领域，起到导电、抗静电、防腐、润滑、密封、屏蔽等作用。石墨乳在使用前应将锻造石墨乳搅拌均匀，石墨乳长时间放置后，可能会有少量固态物沉淀，但经搅拌后即可恢复原悬浮均匀状态，不降低使用效果。 [0003] 现有的可参考授权公告号为：CN206881607U的中国实用新型专利，其公开一种石墨烯涂料混合搅拌装置，包括外釜、内釜、搅拌电机和搅拌轴；外釜的底部中心处设置有转动电机，内釜设置于转动电机上；搅拌电机与搅拌轴连接，搅拌轴上设置有搅拌桨；搅拌桨包括有外流桨和内流桨；外流桨的桨叶靠近于内釜的内壁，且桨叶的推力面向下；内流桨设置于外流桨的底侧，内流桨的桨叶靠近于搅拌轴，且桨叶的推力面向上；内釜内部底面的底边上设置有导流斜面。采用该实用新型提供的石墨烯涂料混合搅拌装置能够使石墨烯粉末在循环搅拌中与涂料基体混合更加充分，有利于石墨烯粉末在涂料基体中的均匀分散。 [0004] 上述实用新型中的搅拌装置也可以用作石墨乳的搅拌装置，但在使用过程中，由于搅拌装置上端敞口设置，因而在搅拌过程中，石墨乳极易容易从搅拌装置的上侧溅出，污染工作环境，且产生资源浪费。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920216455.5
(22)申请日 2019.02.20
(66)本国优先权数据
201822062478.3 2018.12.10 CN
(73)专利权人山东亚奥特乳业有限公司
地址 271000 山东省泰安市省庄开发区
(72)发明人李鹏　牛德强　马扶林　
(74)专利代理机构泰安市诚岳专利代理事务所
(特殊普通合伙) 37267
代理人姚艳梅
(51)Int.Cl.
B01F 7/18(2006.01)
B01F 15/06(2006.01)
B01F 13/06(2006.01)
(54)实用新型名称
酸奶加工用酸奶搅拌设备
(57)摘要
本实用新型涉及酸奶加工技术领域，具体涉
及一种酸奶加工用酸奶搅拌设备，包括搅拌筒，
搅拌筒顶端设有进料漏斗、搅拌电机和排气管，
进料漏斗外壁设有进料阀，搅拌电机的输出端设
有搅拌轴，搅拌轴设于搅拌筒内部，搅拌轴外壁
固定有搅拌叶，排气管上设有微型负压泵；搅拌
筒包括内壳和外壳，内壳和外壳之间设有保温
腔，外壳外壁连通有进液管和排液管，外壳内壁
固定有温度传感器和加热电阻丝；搅拌筒底端连
通有卸料管，卸料管上设有卸料阀，搅拌筒下端
固定有支撑腿；本实用新型解决了不能对酸奶原
料进行保温，不利于发酵的问题，也解决了酸奶
原料十分粘稠，
不便于进入搅拌筒内部的问题。

权利要求书1页说明书3页附图1页CN 209917693 U 2020.01.10
C N 209917693
U
权　利　要　求　书1/1页CN 209917693 U
1.一种酸奶加工用酸奶搅拌设备，包括搅拌筒（1），其特征在于，所述搅拌筒（1）顶端设有进料漏斗（5）、搅拌电机（7）和排气管（8），所述进料漏斗（5）外壁设有进料阀（4），所述搅拌电机（7）的输出端设有搅拌轴（3），所述搅拌轴（3）设于所述搅拌筒（1）内部，所述搅拌轴（3）外壁固定有搅拌叶（12），所述排气管（8）上设有微型负压泵（9）；所述搅拌筒（1）包括内壳（101）和外壳（102），所述内壳（101）和所述外壳（102）之间设有保温腔（103），所述外壳（102）外壁连通有进液管（10）和排液管（19），所述外壳（102）内壁固定有温度传感器（15）和加热电阻丝（14）；所述搅拌筒（1）底端连通有卸料管（17），所述卸料管（17）上设有卸料阀（16），所述搅拌筒（1）下端固定有支撑腿（18）。

2.根据权利要求1所述的一种酸奶加工用酸奶搅拌设备，其特征在于，所述进料漏斗（5）外壁设有体积刻度线（6）。

3.根据权利要求1所述的一种酸奶加工用酸奶搅拌设备，其特征在于，所述搅拌叶（12）外表面开设有破碎孔（2）。

4.根据权利要求1所述的一种酸奶加工用酸奶搅拌设备，其特征在于，所述进液管（10）和所述排液管（19）的外部均螺纹连接有密封盖（11）。

5.根据权利要求1所述的一种酸奶加工用酸奶搅拌设备，其特征在于，所述外壳（102）外壁设有控制器（13），所述温度传感器（15）与所述控制器（13）电性连接，所述控制器（13）与所述加热电阻丝（14）、所述搅拌电机（7）和所述微型负压泵（9）均通过电性连接。

2。
