三偏心蝶阀密封性能浅析
三偏心蝶阀密封性能浅析1 前言蝶阀广泛用于电力、水力、冶金、化工等领域，是流体控制的手段。
目前蝶阀种类很多，有对夹式、阀杆单偏心式、阀板双偏心式等，还有引进技术三偏心蝶阀。
如何提高蝶阀的密封性？如何消化引进技术？本文借鉴有关资料并结合冶金企业常用阀门的使用情况作以下分析和论述。
2 蝶阀密封简介蝶阀密封形式可分为三种，即软密封、硬密封、软硬组合密封。
2.1 软密封密封件为橡胶制品，阀门关闭后阀板与密封件接触，密封件受压变形起密封作用。
一般橡胶制品存在老化和不耐温的问题，在冶金企业中高温，介质杂质颗粒大，工况恶劣，故软密封使用寿命不长。
2.2 硬密封密封面为金属面，阀板上密封面和阀座上密封面均要进行精加工，保证一定的光洁度和硬度，在密封面处要堆焊耐磨材料。
硬密封表面可视为许多轮廓蜂的表面，在密封力作用下，接触面上微小凹凸产生变形，当接触面间作用力较小，接触轮廓峰是弹性变形，当作用力较大产生塑性变形，故要实现可靠密封，比压必须增大到使表面产生塑性变形。
但是，阀门传动力是一定的，只能提高表面加工精度，克服粗糙度，保证密封。
故硬密封加工精度要求高，安装精度要求高，多应用在高温、有磨损的场合。
但硬密封在阀门关闭时冲击大，且介质颗粒大、多时，密封性较差。
2.3 软硬组合式密封较为典型的一种是用不锈钢弹性圈座密封圈，取代橡胶密封圈。
密封是靠堆焊耐磨材料后进行光整加工的阀板与装在阀体槽内的不锈钢弹性密封圈进行金属弹性密封。
阀板是具有非对称圆弧密封面的椭圆形阀板。
不锈钢密封圈采用特殊断面形状。
选择适当弹力，使之关闭后能与蝶阀板密封面接触面形成一定的密封比压。
这种结构适应高温、高压和不易拆装的场合，使用寿命长，不需修理。
此种形式比软密封、硬密封效果要好。
3 三偏心蝶阀这里介绍一种新型蝶阀，其阀板密封结构新颖，属于软密封形式，但又不同于一般的软密封，是带骨架的组合密封结构，阀板采用三偏心结构。
3.1 密封原理及密封结构阀板与阀座接触后，因密封力的作用，使阀板上组合密封圈发生弹性变形、填充密封面间的凹凸间隙，实现密封。
三偏心蝶阀结构原理
三偏心蝶阀结构原理三偏心蝶阀是一种常用于工业管道中的阀门，其结构原理可以简单概括为三个偏心点。
本文将详细介绍三偏心蝶阀的结构原理及其工作原理。
一、结构原理三偏心蝶阀的结构主要由阀体、阀盘、阀杆和密封圈等部分组成。
1. 阀体：阀体是三偏心蝶阀的主要外壳，一般采用铸铁、不锈钢等材质制成。
阀体内部设有阀座，用于支撑阀盘和安装密封圈。
2. 阀盘：阀盘是三偏心蝶阀的关键部件，一般由不锈钢制成。
它的形状类似于蝴蝶，因此得名蝶阀。
阀盘上有三个偏心点，分别是阀轴中心、阀盘中心和密封圈中心。
这三个偏心点使得阀盘在开启和关闭过程中能够实现偏心旋转。
3. 阀杆：阀杆是用于控制阀盘开启和关闭的部件，一般由不锈钢制成。
阀杆通过与阀盘连接，当阀杆旋转时，阀盘也会跟随旋转。
4. 密封圈：密封圈是用于保证阀门的密封性能的重要部件。
它位于阀体和阀盘之间，当阀盘关闭时，密封圈能够完全贴合阀座，从而防止介质泄漏。
二、工作原理三偏心蝶阀的工作原理可以分为开启和关闭两个过程。
1. 开启过程：当需要开启阀门时，通过旋转阀杆，阀盘同时也会旋转。
由于阀盘上的三个偏心点的存在，阀盘在旋转的过程中，首先会与阀座分离，然后才会开始开启。
这样的结构设计使得开启过程中的摩擦力较小，能够减少能量消耗。
2. 关闭过程：当需要关闭阀门时，再次通过旋转阀杆，阀盘也会跟随旋转。
阀盘上的偏心点使得阀盘在旋转过程中，先与阀座接触，然后再实现完全密封。
这样的结构设计保证了阀门的密封性能。
三、优点与应用领域三偏心蝶阀相比于其他类型的阀门，具有以下优点：1. 低压降：由于阀盘的特殊结构设计，使得阀门的压降较小，能够减少管道系统的能量损失。
2. 快速开启和关闭：三偏心蝶阀的结构使得阀盘在开启和关闭过程中能够实现快速运动，降低了操作时间。
3. 耐磨性强：阀盘和阀座之间的接触面积较小，减少了摩擦，从而提高了阀门的耐磨性。
三偏心蝶阀主要应用于工业管道系统中，特别适用于高温、高压、强腐蚀性介质以及含颗粒的介质。
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀是一种新型的阀门产品，其结构与传统的蝶阀有很大的不同。
这种阀门采用了三个偏心结构，即阀杆与阀盘偏心、阀盘与阀座偏心、阀杆与阀座中心线
不重合。
这种设计使得蝶阀在关闭过程中能够实现快速关闭，同时在开启过程中能够实现
软密封效果，大大提高了密封性能和使用寿命。
三偏心金属硬密封蝶阀标准主要包括以下几个方面的内容：
1.产品分类和命名：对三偏心金属硬密封蝶阀进行分类，并为每个分类确定命名规范，以方便用户识别和使用。
2.产品技术要求：对三偏心金属硬密封蝶阀的主要技术参数进行规定，包括阀门的公
称通径范围、公称压力等级、温度适应范围等，以及阀门的外观尺寸和连接尺寸。
3.产品设计：对三偏心金属硬密封蝶阀的结构设计进行要求，包括阀体、阀盘、阀座、阀杆等的设计参数和材料选择，以保证阀门的强度和密封性能。
4.产品制造和检测：对三偏心金属硬密封蝶阀的制造和检测过程进行规定，包括产品
的原材料采购和加工工艺，以及工艺参数的控制和产品的质量检验方法。
5.产品安装和使用：对三偏心金属硬密封蝶阀的安装和使用进行说明，包括阀门的安
装位置和方式、操作要点、维护保养等。
6.产品标志和包装：对三偏心金属硬密封蝶阀的标志和包装进行规定，以确保产品的
追溯性和交付质量。
三偏心金属硬密封蝶阀标准的制定不仅可以规范产品的生产和质量，提高蝶阀的可靠
性和性能，还可以为用户提供参考和便利，促进蝶阀的推广和应用。
标准的制定还可以推
动蝶阀行业的发展，促进技术创新和进步，提高产品的竞争力和市场地位。
lotoke三偏心全金属硬密封蝶阀
• 引言 • 产品特点 • 制造工艺 • 应用领域 • 优势与挑战 • 结论
01
引言
目的和背景
目的
介绍Lotoke三偏心全金属硬密封蝶阀，分析其在实际应用中的优和适用场景。
背景
随着工业技术的发展，阀门在各种流体控制领域的应用越来越广泛。其中，三 偏心全金属硬密封蝶阀由于其独特的结构和性能，在许多高要求场合得到了广 泛应用。
用于控制天然气的输送和分配，保证燃气供应的安全和稳定。
建筑领域
01
暖通空调
用于控制建筑物内的温度、湿度 和空气质量，提供舒适的室内环 境。
消防系统
02
03
建筑给排水
用于控制消防水系统的流量和压 力，保证消防设施的正常运行和 灭火效果。
用于控制建筑内的给水、排水系 统，保证建筑物的正常用水和排 水需求。
该阀门适用于各种不同的工业领域和流体 控制应用，如化工、石油、电力、制药等 。
面临的挑战
1 2
高压和高温工况下的密封性能
在高压和高温工况下，Lotoke三偏心全金属硬密 封蝶阀的密封性能可能会受到影响，需要采取相 应的措施来提高密封性能。
操作和维护要求较高
该阀门结构较为复杂，操作和维护要求较高，需 要专业的技术人员进行操作和维护。
适用范围广
适用于各种不同的流体介 质，如气体、液体、蒸汽 等，以及不同的温度和压 力条件。
易于维护
阀门结构简单，拆装方便， 易于进行日常维护和保养。
性能特点
高密封性能
采用金属对金属的硬密封， 保证了阀门的高密封性能， 有效防止泄漏。
长寿命
由于材料和设计的优化， 阀门具有较长的使用寿命， 减少了更换频率和维护成 本。

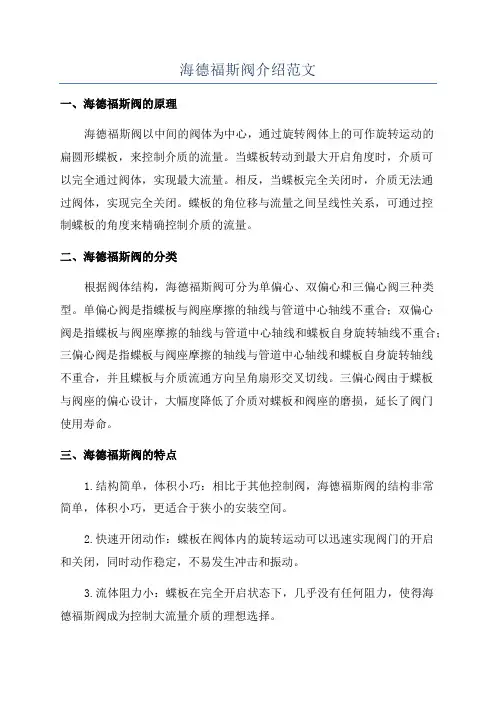

海德福斯阀介绍范文
海德福斯阀介绍范文一、海德福斯阀的原理海德福斯阀以中间的阀体为中心，通过旋转阀体上的可作旋转运动的扁圆形蝶板，来控制介质的流量。
当蝶板转动到最大开启角度时，介质可以完全通过阀体，实现最大流量。
相反，当蝶板完全关闭时，介质无法通过阀体，实现完全关闭。
蝶板的角位移与流量之间呈线性关系，可通过控制蝶板的角度来精确控制介质的流量。
二、海德福斯阀的分类根据阀体结构，海德福斯阀可分为单偏心、双偏心和三偏心阀三种类型。
单偏心阀是指蝶板与阀座摩擦的轴线与管道中心轴线不重合；双偏心阀是指蝶板与阀座摩擦的轴线与管道中心轴线和蝶板自身旋转轴线不重合；三偏心阀是指蝶板与阀座摩擦的轴线与管道中心轴线和蝶板自身旋转轴线不重合，并且蝶板与介质流通方向呈角扇形交叉切线。
三偏心阀由于蝶板与阀座的偏心设计，大幅度降低了介质对蝶板和阀座的磨损，延长了阀门使用寿命。
三、海德福斯阀的特点1.结构简单，体积小巧：相比于其他控制阀，海德福斯阀的结构非常简单，体积小巧，更适合于狭小的安装空间。
2.快速开闭动作：蝶板在阀体内的旋转运动可以迅速实现阀门的开启和关闭，同时动作稳定，不易发生冲击和振动。
3.流体阻力小：蝶板在完全开启状态下，几乎没有任何阻力，使得海德福斯阀成为控制大流量介质的理想选择。
4.流量调节范围广：海德福斯阀的流量调节范围非常宽广，可以实现几乎全程的线性流量调节。
5.耐腐蚀性强：海德福斯阀的阀体和蝶板通常采用不锈钢、铸铁等材料制成，具有较强的耐腐蚀性，可适应各种介质。
四、海德福斯阀的应用领域1.石油和化工行业：海德福斯阀在石油和化工行业中被广泛使用，常见于炼油厂、化工厂和石油储运设施中，控制不同介质的流量和压力。
2.电力行业：海德福斯阀广泛应用于火力发电厂和核电厂的冷却系统、给水系统和燃煤系统等，以控制介质的流量和温度，确保设备的安全运行。
3.自来水和污水处理：海德福斯阀在自来水和污水处理领域中常见于给排水管道中，用于控制不同介质的流量和压力，保障水的正常供应和排放。

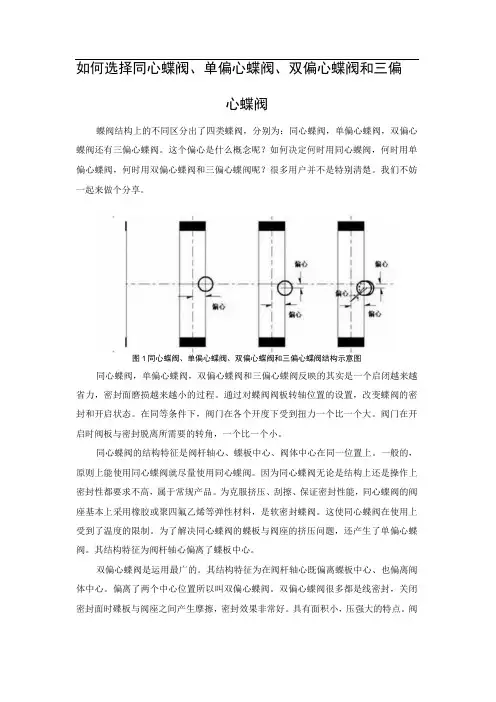

如何选择同心蝶阀单偏心蝶阀双偏心蝶阀和三偏心蝶阀
如何选择同心蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀蝶阀结构上的不同区分出了四类蝶阀，分别为：同心蝶阀，单偏心蝶阀，双偏心蝶阀还有三偏心蝶阀。
这个偏心是什么概念呢？如何决定何时用同心蝶阀，何时用单偏心蝶阀，何时用双偏心蝶阀和三偏心蝶阀呢？很多用户并不是特别清楚。
我们不妨一起来做个分享。
图1同心蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀结构示意图同心蝶阀，单偏心蝶阀，双偏心蝶阀和三偏心蝶阀反映的其实是一个启闭越来越省力，密封面磨损越来越小的过程。
通过对蝶阀阀板转轴位置的设置，改变蝶阀的密封和开启状态。
在同等条件下，阀门在各个开度下受到扭力一个比一个大。
阀门在开启时阀板与密封脱离所需要的转角，一个比一个小。
同心蝶阀的结构特征是阀杆轴心、蝶板中心、阀体中心在同一位置上。
一般的，原则上能使用同心蝶阀就尽量使用同心蝶阀。
因为同心蝶阀无论是结构上还是操作上密封性都要求不高，属于常规产品。
为克服挤压、刮擦、保证密封性能，同心蝶阀的阀座基本上采用橡胶或聚四氟乙烯等弹性材料，是软密封蝶阀。
这使同心蝶阀在使用上受到了温度的限制。
为了解决同心蝶阀的蝶板与阀座的挤压问题，还产生了单偏心蝶阀。
其结构特征为阀杆轴心偏离了蝶板中心。
双偏心蝶阀是运用最广的。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离阀体中心。
偏离了两个中心位置所以叫双偏心蝶阀。
双偏心蝶阀很多都是线密封，关闭密封面时碟板与阀座之间产生摩擦，密封效果非常好。
具有面积小，压强大的特点。
阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
三偏心蝶阀在双偏心蝶阀的基础上又进行了第三次偏心，密封副的形状不是正锥，而是斜锥。
多为短距力和面密封。
三偏心蝶阀的阀杆轴是一个三段轴式结构，此三段轴式阀杆的两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上。
这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状。
蝶阀的型号分类
蝶阀的型号分类
蝶阀是一种常用的控制流体的阀门，广泛应用于化工、食品、医药等行业。
根据其结构、材质和用途的不同，蝶阀可以分为多种型号。
常见的蝶阀型号有以下几种：
1. 中线式蝶阀：其结构简单，通常用于低压、低温、中等流量的流体控制。
2. 双偏心蝶阀：其设计使阀门中心线与密封面中心线偏离，可以有效减少摩擦和磨损，适用于高温、高压和腐蚀性介质的控制。
3. 三偏心蝶阀：在双偏心蝶阀的基础上增加了一个偏心结构，使得阀门的密封性能更加优越，适用于高压、高温、粘度大的介质控制。
4. 波纹管式蝶阀：由于采用了波纹管密封结构，可以适应极端的温度和压力变化，常用于高温、高压、强腐蚀性介质的控制。
5. 不锈钢蝶阀：材质为不锈钢，具有优良的耐腐蚀性，广泛用于食品、医药、化工等行业。
6. PVC蝶阀：材质为聚氯乙烯，轻便、耐腐蚀、易安装，常用于化工、给排水等领域。
以上是常见的蝶阀型号分类，不同的型号适用于不同的场合和介质控制。
在选择蝶阀时，需要根据具体情况选择合适的型号。
- 1 -。
三偏心蝶阀
三偏心蝶阀三偏心蝶阀是一种常见的阀门，广泛应用于各个工业领域。
它的名称来自于它的设计结构，即阀体和阀瓣之间存在三个偏心。
本文将从三偏心蝶阀的原理、结构、工作原理以及应用领域等方面进行介绍。
首先，我们来了解一下三偏心蝶阀的原理。
三偏心蝶阀的设计原理是通过旋转阀瓣来控制介质的流量。
阀瓣是以柱面为准的特殊形状，可以在旋转的同时关闭或打开阀门。
三偏心蝶阀的阀瓣与流体的流向垂直，会出现三个偏心，包括阀轴与阀座的偏心、阀体与阀瓣轴的偏心和阀瓣与中心轴的偏心。
接下来，我们来了解一下三偏心蝶阀的结构。
三偏心蝶阀通常由阀体、阀盘、阀轴、密封圈和传动装置等部分组成。
阀体是三偏心蝶阀的主体部分，具有一定的强度和刚性，一般采用铸造或锻造工艺制成。
阀盘是阀门的关键部件，它直接与阀轴连接，并通过旋转来控制介质的流量。
密封圈则起到密封的作用，以防止流体泄漏。
传动装置则是用来控制阀瓣的旋转角度，通常采用手动、气动或电动装置。
然后，我们来了解一下三偏心蝶阀的工作原理。
在正常工作状态下，通过传动装置控制阀盘的旋转角度来控制阀门的开度。
当阀盘旋转到位时，阀盘与阀体之间的密封面将实现完全贴合，从而实现阀门的关闭。
当需要开启阀门时，通过传动装置将阀盘旋转至一定的角度，使阀盘与阀体之间的密封面分离，从而实现阀门的开启，并控制介质的流量。
最后，我们来了解一下三偏心蝶阀的应用领域。
由于三偏心蝶阀具有良好的密封性能、流体控制能力和抗压能力，所以广泛应用于石油、化工、电力、冶金、水处理等领域。
在石油行业，三偏心蝶阀常用于输送管道和储罐中，用于控制介质的流量和压力。
在化工行业，三偏心蝶阀常用于化工工艺中的流体控制系统中，能够满足各种流体介质的要求。
在电力行业，三偏心蝶阀常用于锅炉和冷凝器的控制系统中，用于控制蒸汽和冷却水的流量。
综上所述，三偏心蝶阀是一种广泛应用于工业领域的阀门。
它通过旋转阀瓣来控制介质的流量，具有良好的密封性能和流体控制能力。
在实际应用中，三偏心蝶阀的结构和工作原理非常简单，但能够满足各个领域的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中心蝶阀：中心蝶阀中心蝶阀中心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。
结构简单、制造方便。
常见的衬胶蝶阀即属于此类。
缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。
单偏心蝶阀：单偏心蝶阀单偏心蝶阀单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。
双偏心蝶阀：双偏心蝶阀双偏心蝶阀双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高（特别是金属阀座）、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。
三偏心蝶阀：三偏心蝶阀三偏心蝶阀三偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。
这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
向左转|向右转
碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长． 5、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
6、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
