VAV-BOX(变风量末端)分类及工作原理(自己整理)
VAVBOX变风量箱
V A VBOX变风量箱V A V BOX指的是变风量空调系统的末端装置，其作为变风量空调系统的关键设备之一。
空调系统通过末端装置调节一次风送风量，跟踪负荷变化，维持室温。
V A VBOX变风量箱包括：壳体、风阀、风压差传感器、吊挂耳、电控箱、玻璃纤维内保温以及可选配的加热组件等。
壳体消声器玻璃纤维内保温风压差传感器、吊挂耳、电控箱V A V BOX主要部件性能特点：1)壳体（含电控箱）壳体采用优质镀锌钢板制造，内表面粘贴符合国家规范要求的防腐胶面的消声玻璃纤维保温棉，厚度19mm，既有超强隔热保温作用，又有明显的降噪功能。
也可根据用户需求采用内表面粘贴铝箔的玻璃纤维棉。
在1000Pa的静压下，壳体的漏风率小于0.6%。
壳体配有维修门，方便维修。
2)风压差传感器风压差传感器外形美观，气动性好。
传感器有一字型和十字型两种型式可供选择。
风速传感器的测管采用铝合金型材制造，表面阳极化处理，强度高、不易变形、防锈蚀，使用寿命长，固定端采用阻燃尼龙塑料注塑成型，安装方便、密封好、连接强度高。
3)风阀VAV变风量末端的风阀采用双层镀锌钢板夹一层进口的密封材料，一次冲压无铆钉联接，具有加工工艺先进、密封性能好、耐腐蚀、耐潮湿等优点，保证设备的长期稳定运行。
在1000Pa静压下，风阀可完全关闭，风阀的漏风率小于1%。
4)再热器（可选）再热器有电加热和热水盘管两种形式，两端接口配置法兰，安装方便。
5)风机（可选）风机动力型VAV有串联式和并联式两种形式，风机选用小叶轮双进风形式，噪声低。
6)消声器（可选）采用优质镀锌钢板制造，内外板之间粘贴厚度19mm消声玻璃纤维保温棉，一般长度在1m以内的消声器可降低噪声3～5dB(A)。
199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。
vav box 工作原理
vav box 工作原理
VAVBox又称可变风量盒子，是一种用于空调系统中的控制器。
它可以根据室内温度和湿度等参数，调整送风量和风速，以实现温度和湿度的控制，达到舒适的室内环境。
VAV Box 的工作原理是什么？
VAV Box 包含三个主要部分：风门、传感器和控制器。
当室内温度或湿度超出预设范围时，传感器会将这些数据发送给控制器。
控制器会根据这些数据，计算出合适的送风量和风速，并将指令发送给风门。
风门会根据这些指令，调整送风量和风速，以保持室内温度和湿度在预设范围内。
VAV Box 的优点是什么？
VAV Box 可以提高空调系统的效率和舒适性。
由于它能够根据室内参数自动调整送风量和风速，它可以减少能源消耗，节省能源费用。
另外，它还可以降低噪音和空气流动的干扰，提高舒适性。
总之， VAV Box 是一种非常实用的空调控制器，它的工作原理简单而高效，可以提高空调系统的效率和舒适性，对减少能源消耗和节省能耗费用非常有帮助。
- 1 -。
VAV-BOX
执行器
Actuators
直接数字控制器
DDC
VAV BOX指的是变风量空调系统的末 端装置，作为变风量空调系统的关键 设备之一，空调系统通过末端装置调 节一次风送风量，跟踪负荷变化，维 持室温。
变风量空调末端类型
VAV Terminal Type
并联式风机动力型
概念：增压风机与一次风调节阀并联设置，经集中空调器 处理后的一次风只通过一次风风阀而不通过增压风机。 应用范围：并联式末端仅在保持最小循环风量或加热模式 下运行。
回风
出风口
一次风
串联式风机动力型
概念：增压风机与一次风调节阀串联设置，经集中空调器 处理后的一次风既通过一次风风阀又通过增压风机。 特点：串联式风机末端始终以恒定风量运行。 应用范围：需要一定换气次数的场所，如大堂，休息室等 出风口
回风 一次风
单风道型变风量末端
概念：是最基本的变风量末端装置，通过改变一次风流量 达到调节风量的目的。 特点：没有风机。 应用范围：被广泛应用的一种变风量末端装置。 出风口 一次风
3. 部分负荷时实现变频调速运行
原因：风机加装变频器，可以变频运行。 代价：初投资增加，且变风量空调机组风机变频控制复杂，若控制不好很容易失控。
4. 过渡季节可全新风运行
原因：新风可直接送入室内。 代价：对新风井面积要求较大，建筑条件难满足。
5. 杜绝了空调区域冷凝水容易滋生细菌的可能
原因：温控区域没有水管。 代价：对送风温度要控制，防止风口结露。
计算
计算风量
计算
调节风阀
A
变风量末端
室 温 设 定 值
室 温 实 测 值
温度设定器 温度传感器
江森VAV资料
末端尺寸
04- 尺寸4 05- 尺寸5 | 16- 尺寸16 加热附件种类 加热水盘管 0. 无 1. 一排盘管 2. 二排盘管 3. 四排盘管 电热箱 0.无 1.一重电热 2..二重电热
风阀驱动器 金属壳
T
温度传感器
3、变风量末端装置的控制
此管道中有孔背对着气流 此管道中有孔正对着气流
风流方向
DDC控制器测量 压差 (动压)
并转变成流量
H = 全压 L = 静压 H - L = 动压 CFM = 4005 x
H
动压 K 因素
L
x VAV箱截面积
直径 6” 8” 10” 12” 14” 16”
料
•具有阻燃防火保护贴面 •可分离的加热器结构设计
5.江森自控VAV末端装置控制器
5.1 种类
• VAV 控制器
- VMA 控制器 – 一体式 结构
5.江森自控VAV末端装置控制器
5.1 特性与优点
•先进 的集成一体化结构 •增强型执行器 ( 23k position in 30s ) •自动调试-专利技术 •自动校验-独特的检测功能 •模式识别适应控制算法- PRAC •占用/备用/未占用控制 •与Metasys系统连网,100%兼容
天棚回风
一次风
FC
风量
Fan
TE 房间温度
天棚回风
最大
最小
房间温度 设定值
4、江森自控变风量末端产品
4.1变风量末端装置种类 •单风道基本型末端装置 (带或不带再热装置) •并联式风机动力型末端装置 (带或不带再热装置) •串联式风机动力型末端装置 (带或不带再热装置)
4、江森自控变风量末端装置
1、变风量末端装置的种类
变风量系统VAVBOX空调调试工法
变风量(VAV)系统空调调试工法编制：审核：批准：日期：目录1 前言2 工法特点3 适用围4 变风量末端装置调试原理5 系统调试流程及调试操作方法6 安全措施7 应用实例1 前言变风量(VAV)空调系统是一种通过改变送风量来调节室温湿度的空调系统。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
而在我国，随着国民经济的快速发展，人们的生活品质正在逐步提高，对室的空气环境的要求也越来越高。
为了满足人们的需要，建筑物空调系统正在快速的普及和发展。
与此同时，建筑物的能耗也越来起大。
然而全球气候变暖，因此，在满足人们需要的同时，必须利用现代先进的自动控制系统，大力开发节能型空调系统。
应对于新型空调系统，采用新型的检测调试方法。
为了不影响工程交工验收和数据的准确性，总结了个别工程的经验，为我公司的变风量(VAV)系统的检测调试提供依据。
特编制本工法。
2 工法特点变风量空调系统由空调机组和末端装置(VAV BOX)组成，末端装置(VAV BOX)箱安装于吊顶，与末端风口采用带强度的保温软管进行连接。
一般VAV BOX均带2-5个风口，风量的调节全部在吊顶完成，因此检测时，需要其它专业施工到位，方能编制检测调试方案以及平衡调整。
3 适用围本工法适用于负荷变化较大的建筑物，如：办公大楼，多区域控制的建筑物以及公用回风通道建筑物。
3.1 负荷变化较大的建筑物由于变风量可以减少送风机和供冷、暖的能量(因为可利用灯光及人员等热量)，故负荷变化较大的建筑物可以采用变风量系统。
若建筑物的玻璃窗面积比例小，外墙传热系数小，室外气候对室影响较小，则不适合采用变风量系统。
因为部分气候时的负荷能量较小。
例如办公大楼，一旦建筑物有人员聚集和灯光关闭开启，负荷就接近尖峰；人员离开和灯光关闭负荷就变小，因此负荷变化较大。
再如图书馆或公式建筑，具有较大面积的玻璃幕墙和有较大负荷变化的时间长。

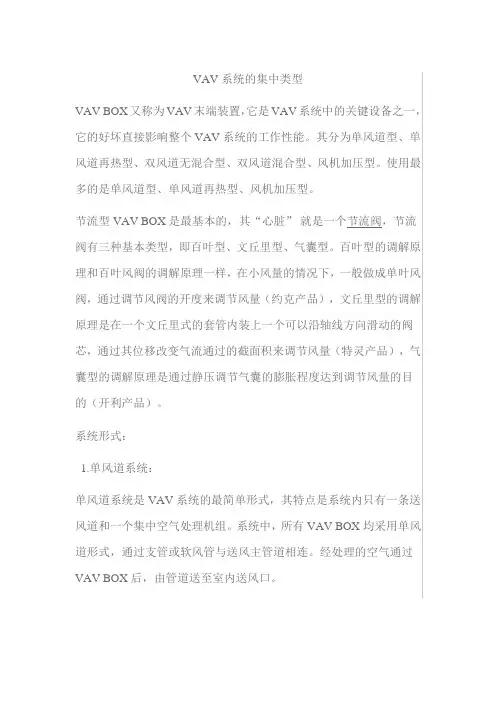

浅谈VAV的几种类型
