磁场练习题 (2)
磁场电磁感应
一、填空题
1、丹麦物理学家奥斯特通过实验，发现_________周围存在_________。
2、我们规定：在磁场中的任一点，小磁针_________极受力的方向，就是这一点的磁场方向。
在磁场中可以利用磁感线来形象地描述各点的磁场方向，磁感线上某点_________方向都跟这点的磁场方向相同。
3、在一个磁场中，垂直磁感线的方向有一段通电直导线，它受到磁场作用力的方向可以用_________定则来判定，它受到磁场作用力的大小与_________、_________、_________以及_________四个因素有关。
当通电导线平行于磁场时，通电导线所受磁场力的大小为_________。
4、磁通量的定义式是φ=B·S，它的适用条件是__________________。
在国际单位制中，定义式中B的单位是_________，S的单位是_________，则φ的单位是_________，国际符号是_________。
5、如图所示，整个装置放在磁感强度为0.5特的匀强磁场中，磁场
方向与纸面垂直向里，导线CD长50厘米，可在导轨MN和PQ上无摩
擦地滑动，M、P端之间连接一个阻值为0.2欧的电阻，当CD以4米/
秒的速度向右匀速滑动时，回路中的感应电动势的大小是_________伏，
感应电流的方向是_________，感应电流的大小是_________安，电阻消
耗的电功率是_________瓦。
二、作图题
1、直导线a（横截面）通电瞬间，小磁针的转动方向如图所示，在图中标出直导线a中的电流方向。
2、如图所示，当合上电键K后，在图中标出各小磁针静止时的N极。
3、在下列所示的各图中，通电导线在磁场中的磁感强度B、电流I、磁场力F三个相关物理量中，已知其中两个物理量的方向，在图中标出第三个物理量的方向（三个物理量方向互相垂直）
4、闭合电路的一部分导体在匀强磁场中运动，电路中产生了感应电流，图中已标出感应电流I的方向、运动速度v的方向及磁感强度B的方向这三个物理量中的二个方向，试在图中标出第三个物理量的方向。
5、在下列所求的各图中，已知通电导线（或线圈）受磁场力作用而运动的方向，在图中标出通电导线（或线圈）中的电流方向或电源的正、负极。
6、已知图中在外力作用下闭合电路中一段导体的运动方向或线圈的转动方向，试在图中标出感应电流方向。
三、单选题
1、关于磁感强度的概念，下面说法中正确的是………………………………………（）
（A）根据B=F/IL的定义式，在磁场中某点磁感强度B跟磁场力F成正比，跟电流强度I与导线长度L的乘积成反比；
（B）一小段通电直导线在某处不受磁场力的作用，那么该处磁感强度一定为零；
（C）一小段通电直导线放在磁感强度为零处，它受到的磁场力一定为零；
（D）磁场中某处的磁感强度的方向，跟电流在该处所受的磁场力方向相同。
2、关于磁通量，下列哪个说法是正确的？……………………………………………（）
（A）穿过某一面积的磁感线条数叫做穿过这个面积的磁通量；
（B）穿过单位面积的磁感线条数与该面积的比值，叫做穿过这个面积的磁通量；
（C）某一面积与该处磁感强度的乘积，叫做穿过这个面积的磁通量；
（D）垂直穿过某一面积的磁感线条数与该面积的比值，叫做穿过这个面积的磁通量。
3、下列现象中，属于电磁感应现象的是
（A）磁场对电流产生力的作用；
（B）电流周围产生磁场；
（C）变化的磁场使闭合导体中产生感应电流；
（D）插在通电螺线管中的软铁棒被磁化而带磁性。
4、法拉弟电磁感应定律可以这样表述：闭合电路中感应电流……………………（）
（A）跟穿过这一闭合电路的磁通量成正比；
（B）跟穿过这一闭合电路的磁通量变化大小成正比；
（C）跟穿过这一闭合电路的磁通量变化快慢成正比；
（D）跟穿过这一闭合电路的磁感应强度大小成正比。
5、如图所示，水平面上放置两根平行的金属导轨，其上搁置两根金属棒ab和cd，它们能在导轨上自由滑动，整个装置放在竖直向下的匀强磁场
中，当ab向右滑动时，棒cd…………………………（）
（A）将保持静止不动；
（B）一定向右滑动；
（C）一定向左滑动；
（D）向左或向右滑动都有可能。
6、闭合金属线abcd位于水平方向匀强磁场的上方h处，由静止开始下落，如图所示，并进入磁场，在运动过程中，线框平面始终和磁场方向垂直，不计空气阻力，那么线框在磁
场中不可能……………………………………………（）
（A）加速运动；
（B）匀速运动；
（C）减速运动；
（D）静止状态。
四、实验题
在研究电磁感应现象实验中：
1、在实验前，首先应查明灵敏电流计指针的_________和电流计中_________的关系。
把一节旧干电池，一个大阻值的变阻器和一只灵敏电流计串联起来，闭合电键后，逐渐调小变阻器的阻值，若发现电流从左侧接线柱流入电表时，电表指针向_________偏转；电流从右侧接线柱流入电表时，电表指针向_________偏转。
2、为了研究产生感应电流的条件，实验的电路应是…………………………………（）
3、实验中所用器材如右图所示，试按实验的要求在实物图上连线。
4、根据实验观察的结果，下列哪种情况不会产生感应电流？（原线圈A为带铁芯的线圈，副线圈B为空心线圈）…………………………………………………………………（）（A）闭合电键，使原线圈A通电，把原线圈插入副线圈中或从中取出的过程中；
（B）将原线圈A放入副线圈B中，电键闭合或断开时；
（C）通电的原线圈A置于副线圈B中不动时；
（D）通电的原线圈A放入副线圈中，改变变阻器的阻值，从而改变原线圈中电流强弱的过程中。
五、如图所示，CDEF是金属框，电阻R1=2欧，R2=4欧，导体ab长0.1米，匀强磁场
的磁感强度为0.1特，当导体（电阻不计）以2米/秒速度向右
匀速移动时，求：
1、ab中电流的大小；
2、电阻R1上消耗的功率；
3、经过2秒钟电阻R2上消耗的电能。
六、如图所示，宽L=0.2米，长为2L的矩形闭合线框abcd，
其电阻为R=4欧，线框速度v=10米/秒垂直于磁场方向匀速通过匀
强磁场区域，磁场宽度为L，磁感强度B=1特。
1、求当bc边进入磁场时，线框中产生的感应电动势；
2、bc边进入磁场后，标出它所受到的磁场力的方向；
3、求整个过程中线框消耗的电能。
七、如图所示，水平平行光滑导轨间距为0.4米，有磁感强度B=0.25特的匀强磁场垂直
穿过导轨平面，导轨电阻不计，有一电阻为1欧的金属棒MN搁在导
轨上，灯A为“2V，1W”的小电珠。
试问：当K闭合要使灯A正常
发光，金属棒MN匀速向右运动的速度应为多大？
八、两平行的光滑金属导轨固定在水平面内，间距为0.5米，其间I、II两个区域内存在
着磁感强度为0.4特但方向相反的匀强磁场。
如图所示，导轨
一端接着一个1.0欧的电阻R。
置于导轨上的金属棒ab的电阻
为0.2欧，受到水平外力作用，在I区域内向右匀速运动时通过
电阻R的电流为1安，导轨电阻不计。
1、在ab棒上标出感应电流及安培力的方向；
2、求ab棒运动的速度；
3、保持水平外力大小、方向不变。
当金属棒进入II区域后，通过电阻R的电流方向是否改变？金属棒作什么运动？。
高二物理《磁场》--练习题(答案)
磁场练习题1．下列说法中正确的是 ( ) A.磁感线可以表示磁场的方向和强弱B.磁感线从磁体的N 极动身，终止于磁体的S 极C.磁铁能产生磁场，电流也能产生磁场D.放入通电螺线管内的小磁针，依据异名磁极相吸的原则，小磁针的N 极肯定指向通电螺线管的S 极2．关于磁感应强度，下列说法中错误的是 ( ) A.由B =ILF可知，B 与F 成正比，与IL 成反比 B.由B=ILF可知，一小段通电导体在某处不受磁场力，说明此处肯定无磁场 C.通电导线在磁场中受力越大，说明磁场越强 D.磁感应强度的方向就是该处电流受力方向3．关于磁场和磁感线的描述，正确的说法是 ( ) A 、磁感线从磁体的N 极动身，终止于S 极B 、磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C 、沿磁感线方向，磁场渐渐减弱D 、在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小 4．首先发觉电流磁效应的科学家是（ ）A. 安培B. 奥斯特C. 库仑D. 伏特 5．两根长直通电导线相互平行，电流方向相同.它们的截面处于一个等边三角形ABC 的A 和B 处.如图所示，两通电导线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度是( )A.2BB.BC.0D.3B6．如图所示为三根通电平行直导线的断面图。
若它们的电流大小都相同，且ab=ac=ad ，则a 点的磁感应强度的方向是 （ ） A. 垂直纸面指向纸里B. 垂直纸面指向纸外C. 沿纸面由a 指向bD. 沿纸面由a 指向d7．如图所示,环形电流方向由左向右,且I 1 = I 2,则圆环中心处的磁场是( )A.最大,穿出纸面B.最大,垂直穿出纸面C.为零D.无法确定8．如图所示，两个半径相同,粗细相同相互垂直的圆形导线圈，可以绕通过公共的轴线xx′自由转动，分别通以相等的电流，设每个线圈中电流在圆心处产生磁感应强度为B，当两线圈转动而达到平衡时，圆心O处的磁感应强度大小是（）(A)B (B)2B (C)2B (D)0磁场对电流的作用1．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的说法是( )A.跟电流方向垂直，跟磁场方向平行B.跟磁场方向垂直，跟电流方向平行C.既跟磁场方向垂直，又跟电流方向垂直D.既不跟磁场方向垂直，又不跟电流方向垂直2．如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I，为了增大导线所受的磁场力，可实行下列四种方法，其中不正确的是( )A.增大电流IB.增加直导线的长度C.使导线在纸面内顺时针转30°D.使导线在纸面内逆时针转60°3．如图所示,长为L的直导线在竖直方向的磁场B中,且与水平面的夹角为α,通以电流I则所受的磁场力是______.4．如图所示,在垂直于纸面的磁场B中,通有电流I的导线长为L,与水平方向夹角为α,则这根通电导线受到的安培力是______.5．在两个倾角均为α光滑斜面上，放有一个相同的金属棒，分别通有电流I1和I2，磁场的磁感强度大小相同，方向如图中所示，两金属棒均处于平衡状态，则两种状况下的电流强度之比I1：I2为6．直导线ab与线圈的平面垂直且隔有一小段距离，其中直导线固定，线圈可自由运动，当通过如图所示的电流方向时（同时通电），从左向右看，线圈将( )A．不动B．顺时针转动，同时靠近导线C．顺时针转动，同时离开导线D．逆时针转动，同时靠近导线7．如图所示,有一通电导线放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过电流I时,从上往下看,导线的运动状况是( )A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升8．有两个相同的圆形线圈,通以大小不同但方向相同的电流,如图所示,两个线圈在光滑的绝缘杆上的运动状况是( )A.相互吸引,电流大的加速度较大B.相互排斥,电流大的加速度较大C.相互吸引,加速度相同D.以上说法都不正确9．如图所示，一根长直导线穿过有恒定电流的金属环的中心且垂直圆环的平面。
磁场练习题(简单)
一、磁场对通电导线的作用1．安培力(1)在磁场中，通电导线要受到_____力的作用，我们使用的电动机就是利用这个原理来工作的。
(2)通电导体放在磁场里，当导线方向与磁场垂直时，所受的安培力_____;当导线方向与磁场y一致时，所受的安培力_____;当导线方向与磁场斜交时，所受的安培力_______________.(3)导线方向与磁场垂直时,导线受到的安培力大小F＝______________.2．磁感应强度(B)(1)磁感应强度是反映磁场_______的物理量。
公式：B=__________单位：__________;磁感应强度是______量。
3．安培力的方向左手定则：伸开左手，使拇指跟其余四指_______,并且都跟手掌在同一个平面内，让_______穿入手心，并使四指指向_______的方向，则拇指所指的方向就是通电导线所受安培力的方向。
例题1：将长0.5m，通过4A电流的通电导线放在匀强磁场中,当导线和磁场方向垂直时,通电导线所受磁场力为0.3N,则匀强磁场的磁疗感应强度B大小为______T,若将通电导线中的电流减为2A,则这时匀强磁场的B为______T,导线受安培力为______N.例题2：如图所示,一条放在磁场中的通电导线,导线与磁场方向垂直，图中已经分别标明电流、磁场和安培力这三个物理量中两个量的方向,试在图中标出第三个量的方向.例题3：如图在倾角为30°的斜面上,水平固定一根20cm长的铜棒,将其两端用软导线与电源连接,铜棒中通有2A的电流,方向如图所示,如空间存在竖直向上的、磁感应强度为0.4T的匀强磁场,则铜棒受到的安培力的大小为________N,方向是________例题4：某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是（）例题5：关于磁场对通电直导线作用力的大小，下列说法中正确的是（）A．通电直导线跟磁场方向平行时作用力最小，但不为零B．通电直导线跟磁场方向垂直时作用力最大C．作用力的大小跟导线与磁场方向的夹角大小无关D．通电直导线跟磁场方向不垂直时肯定无作用力例题6：在赤道附近的地磁场可看做是沿南北方向的匀强磁场，磁感应强度的大小是0.5×10－4T。

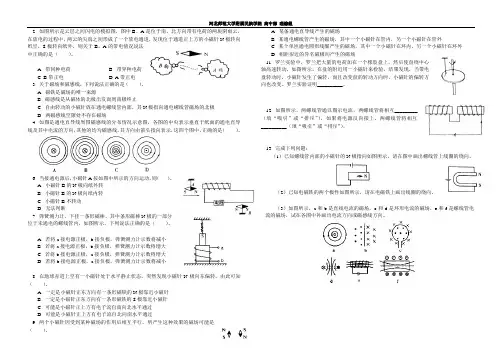

几种常见的磁场 练习题
