工程造价师的基础
工程造价师的基本职责（3篇）
工程造价师的基本职责工程造价师是指负责工程项目造价管理的专业人员，其基本职责包括：1. 组织编制招投标文件：负责编制工程项目的招投标文件，包括编制招标文件、预算书、工程量清单等。
2. 进行工程造价预算：根据项目的需求和规划要求，进行项目的工程造价预算，包括确定工程量、价格及计算方法等，并编制预算报告。
3. 进行工程造价控制：对工程项目进行造价控制，包括控制项目的成本、进度和质量等，在项目实施过程中进行预算对比、成本分析和风险评估，及时发现并解决造价问题。
4. 提供造价咨询和评估服务：为业主、设计单位和施工单位提供造价咨询和评估服务，包括提供建设方案、招标策划、合同签订、审核支付申请等方面的咨询和评估。
5. 参与工程项目的审计工作：对工程项目的造价进行审计，包括审查项目的预算、合同和支付申请等，确保项目的成本控制和合规性。
6. 参与工程项目的索赔和争议处理：对工程项目发生的索赔和争议进行处理，包括参与调解、仲裁和诉讼等程序，并提供相关的造价依据和证据。
7. 进行工程造价信息管理：负责收集、整理和管理工程造价相关的信息和资料，建立和维护造价数据库和档案，为项目决策和管理提供支持。
总之，工程造价师的基本职责是组织、编制和控制工程项目的造价，提供造价咨询和评估服务，并参与工程项目的审计和争议处理等工作。
工程造价师的基本职责（2）包括以下几个方面：1. 招标工作：参与招标文件的编制，制定工程造价预算，参与评标工作，提供造价咨询。
2. 工程造价控制：根据施工图纸和合同条款，编制工程造价控制报告，提出控制措施，确保项目按预算进行。
3. 工程造价咨询：提供工程造价技术咨询，包括编制投资估算、预算，分析、评估工程造价风险和效益等。
4. 工程支付审核：审核承包商提交的工程进度款支付申请，根据工程进度和合同约定进行审核。
5. 工程变更管理：处理工程变更事项，评估变更造成的额外费用，与相关方协商达成一致，并制定变更控制措施。
二级造价师管理基础知识pdf

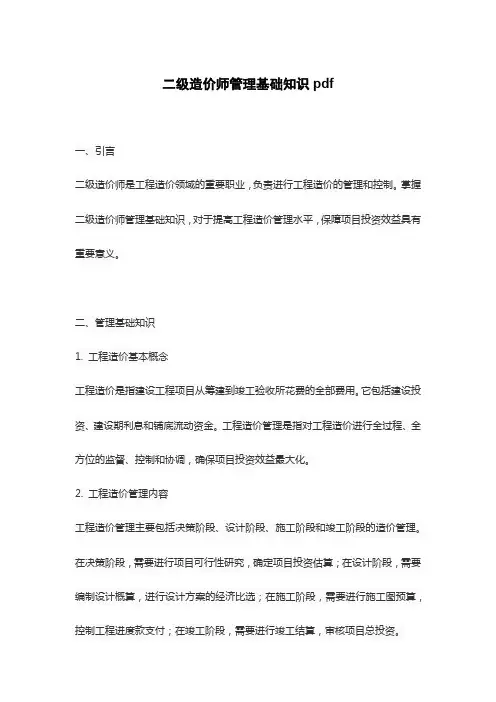

二级造价师管理基础知识pdf一、引言二级造价师是工程造价领域的重要职业，负责进行工程造价的管理和控制。
掌握二级造价师管理基础知识，对于提高工程造价管理水平，保障项目投资效益具有重要意义。
二、管理基础知识1. 工程造价基本概念工程造价是指建设工程项目从筹建到竣工验收所花费的全部费用。
它包括建设投资、建设期利息和铺底流动资金。
工程造价管理是指对工程造价进行全过程、全方位的监督、控制和协调，确保项目投资效益最大化。
2. 工程造价管理内容工程造价管理主要包括决策阶段、设计阶段、施工阶段和竣工阶段的造价管理。
在决策阶段，需要进行项目可行性研究，确定项目投资估算；在设计阶段，需要编制设计概算，进行设计方案的经济比选；在施工阶段，需要进行施工图预算，控制工程进度款支付；在竣工阶段，需要进行竣工结算，审核项目总投资。
3. 工程造价管理方法工程造价管理方法主要包括工程量清单计价法、综合单价法、工料单价法等。
工程量清单计价法是根据招标文件中的工程量清单，按照规定的计价规则计算工程造价的方法；综合单价法是根据分部分项工程单价和措施项目单价计算工程造价的方法；工料单价法是根据人工费、材料费和机械费等费用计算工程造价的方法。
4. 工程造价管理法规工程造价管理法规是保障工程造价管理规范、公正的重要保障。
我国目前主要有《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程安全生产管理条例》等法规对工程造价管理进行规范。
同时，各地政府也会制定相应的管理办法和实施细则，对当地工程造价管理进行具体规定。
三、结论掌握二级造价师管理基础知识对于提高工程造价管理水平具有重要意义。
在实际工作中，二级造价师需要不断学习和掌握新的管理知识和技能，提高自身素质和能力水平，为保障项目投资效益做出更大的贡献。
造价工程师的素质要求
造价工程师的素质要求
造价工程师的素质要求
一、专业素质
1、具有良好的会计学和经济学基础，理解会计原理、财务报表分析及成本核算、财务管理等相关理论和技术；
2、具有良好的专业知识，能够准确运用工程经济学、工程技术、统计学、管理学等理论和技术知识进行造价分析；
3、熟练掌握建筑工程和工程机械设备的技术特性、施工方法、质量标准和技术经济指标等；
4、熟悉建筑业、机械设备及其相关行业市场行情及有关法规、政策的变化；
5、能够运用计算机及其相关应用软件，熟悉工程造价工作的电子处理技术。
二、综合能力
1、具有较高的数理分析能力，能够将财务、投资、管理、技术、施工、法律等理论结合起来分析工程成本与收益，并把结论报告到领导；
2、具有较强的沟通能力，能够与其他部门进行有效的沟通，做好各部门工作；
3、具有良好的责任意识和积极的工作态度，特别是应对压力时能够克服困难；
4、具有较强的组织协调能力，能够组织、协调各部门之间的工
作关系，进行造价计划的编制，组织造价谈判等；
5、具有良好的职业道德，在造价工作中具有严格的职业操守，不得有任何形式的损害他人利益的行为。
造价咨询工程师考试科目
造价咨询工程师考试科目全文共四篇示例，供读者参考第一篇示例：造价咨询工程师是建筑行业中非常重要的一项职业，他们在建筑项目的各个阶段提供专业的造价咨询服务，帮助建筑业主降低成本、提高效益。
而成为一名合格的造价咨询工程师需要经过一系列的考试，其中包括多个科目。
本文将介绍造价咨询工程师考试科目及其相关内容。
一、造价咨询工程师考试科目1. 工程造价基础：这是造价咨询工程师考试中的一门基础科目，主要包括工程造价学的理论基础、造价分析的基本方法、工程造价核算和结算、造价管理等内容。
3. 工程造价管理：这门科目主要包括工程造价管理的规范和标准、施工过程中的造价管理、工程招标和合同管理、工程造价风险管理等内容。
4. 工程造价实务：这门科目主要是通过实际案例对工程造价实务进行深入分析和讨论，帮助考生掌握工程造价实务工作中的技能和方法。
5. 经济评价与决策：这门科目主要包括工程项目经济性评价的方法和原则、项目投资决策的理论和实践、项目风险评估等内容，帮助考生在实际工作中进行经济性评价和决策。
6. 国家造价政策法规：这门科目主要是介绍国家有关工程造价的相关政策法规和标准，帮助考生了解国家有关造价的政策和法规要求，提高工程造价的合规性。
2. 工程造价计算：这门科目主要涉及工程造价计算的基本方法和步骤，包括施工图预算、工程量清单的编制、工程变更计价等内容。
考生需要熟练掌握工程造价计算的具体步骤和技巧，能够准确、高效地进行工程造价计算工作。
通过以上对造价咨询工程师考试科目及其内容的介绍，可以看出，造价咨询工程师考试科目涵盖了工程造价学的基础知识、工程造价计算和管理的具体方法、工程造价实务和工程项目的经济性评价等方面，内容相对较为专业和复杂。
只有考生在这些方面都有深入的理解和掌握，才能够通过造价咨询工程师的考试，成为一名合格的造价咨询工程师，为建筑行业的发展做出积极贡献。
【这是关于造价咨询工程师考试科目的文章，希望对您有所帮助。
工程造价师应具备的能力
工程造价师应具备的能力
作为工程造价师，应具备以下几种能力：
1. 技术能力：工程造价师需要了解国内外建筑工程的技术标准和规程，熟悉建筑工程设计和施工流程，掌握各种施工工法和施工材料的特点及其适用范围，能够对现有工程方案进行评估和优化。
2. 成本管理能力：工程造价师需要熟悉建筑工程成本的组成结构，掌握成本估算、成本控制、成本分析等相关知识，能够对工程项目进行成本核算和控制，保证工程项目的经济效益。
3. 项目管理能力：工程造价师需要熟悉项目管理的理论和实践，掌握项目组织、计划、执行、控制等方面的知识和技能，能够对工程项目进行全面管理和协调，确保工程项目的顺利实施。
4. 沟通协调能力：工程造价师需要具备较强的沟通和协调能力，能够与设计师、施工方、监理方等各方面进行有效的沟通和协调，解决工程项目中出现的问题，保证工程项目的顺利实施。
5. 专业创新能力：工程造价师需要具备较强的专业创新能力，能够对工程项目进行创新性设计和改进，提高工程项目的经济效益和质量水平，适应市场竞争的需要。
- 1 -。
造价工程师知识点
造价工程师知识点
造价工程师的知识点主要包括以下几个方面：
1. 工程造价基础：了解工程造价的基本概念、原理和方法，以及工程造价的构成和计算方法。
2. 建筑工程造价：掌握建筑工程中各项费用（如建筑工程费、安装工程费、设备购置费等）的计算方法和相关规定，能够进行建筑工程的造价分析和控制。
3. 建设工程造价管理：掌握建设工程项目全生命周期的造价管理，包括投资决策、设计、招投标、施工和竣工验收等阶段的造价管理方法和工具。
4. 工程造价软件：掌握一些常用的工程造价软件，如广联达、未来、新点等，能够利用软件进行工程量和造价的快速计算和分析。
5. 建设工程法律法规：了解建设工程相关的法律法规和政策，如招标投标法、合同法、建筑法等，能够在实际工作中遵守相关规定。
6. 建筑与装饰材料：了解建筑与装饰材料的基本性能、规格和价格，能够进行材料价格的调查和分析。
7. 施工工艺与流程：掌握建筑工程中各主要施工工艺和流程，能够根据实际情况进行施工方案的优化和选择。
8. 建设工程组织与管理：了解建设工程项目组织的基本原则和管理方法，能够在实际工作中进行项目资源的合理配置和调度。
9. 建设工程项目融资：了解建设工程项目融资的基本原理和方法，能够进行项目融资方案的制定和实施。
10. 建设工程项目风险管理与保险：了解建设工程项目风险管理的基本原理和方法，能够进行项目风险的识别、评估和控制。
以上是造价工程师知识点的主要内容，通过学习和掌握这些知识点，可以帮助您更好地从事工程造价和管理工作。
造价工程师知识点总结
造价工程师知识点总结一、基本知识1. 工程造价基础知识造价工程师需要掌握建筑工程、土木工程、市政工程等领域的基础知识，包括建筑构造、土木结构、建筑材料、工程设计规范、建筑工程施工工艺等内容。
这些知识对于评估工程项目的投资费用、确定工程材料和施工方法、进行工程变更和索赔、进行成本分析和控制都有重要的影响。
2. 工程成本控制工程成本控制是造价工程师的核心职责之一。
造价工程师需要了解工程项目的成本结构和变化规律，通过合理的控制措施，确保工程项目在预算范围内完成，达到成本控制的目标。
因此，造价工程师需要掌握成本控制的方法和技巧，包括成本核算、成本分析、成本预测、成本控制技术等内容。
3. 工程经济评价工程经济评价是判断工程项目投资是否合理、经济效益是否达到预期的重要手段。
造价工程师需要了解投资决策的原理和方法，包括资金时间价值、投资收益率、效益期限、投资风险等内容，能够熟练运用评价方法，对工程项目进行经济性评估和比较分析。
4. 招投标管理造价工程师需要了解工程招投标的相关政策、法规和程序，包括招标文件编制、投标技巧、投标保证金、投标策划、开标评标、中标合同签订等方面的知识，能够参与项目的招标工作，为项目提供优质的服务。
5. 工程法律法规造价工程师需要了解建设工程领域的相关法律法规，包括工程招投标法、建设工程合同法、工程项目管理法等内容，能够根据法律规定进行工程管理，保障项目的合法权益。
6. 工程管理工程项目的造价管理是工程管理的一个重要内容，涉及项目的规划、组织、实施和控制等方面的知识。
造价工程师需要了解工程管理的相关理论和方法，包括项目管理、风险管理、质量管理、进度管理、安全管理等内容，能够协助项目管理团队，提高工程项目的管理水平。
二、专业技能1. 造价计量造价计量是造价工程师的基本技能之一。
造价工程师需要熟练掌握工程量清单编制、工程量计算、工程变更计价等技术，能够准确、全面地核算工程项目的投资费用，为项目的经济评估提供数据支持。
一级造价工程师口诀
一级造价工程师口诀一级造价工程师是我国建筑行业中的高级职称，取得该职称需要经过严格的考试和评审程序。
一级造价工程师在工程造价管理方面具备较高的专业能力和技术素养。
为了方便记忆和学习，下面将为大家介绍一级造价工程师的相关知识口诀。
一级造价工程师口诀主要分为专业知识和实践经验两个部分，下面将分别进行介绍。
一、专业知识口诀：1. 建筑工程造价基础：理论扎实，数据精准，估算经验有依据。
2. 工程造价估算：工艺分析，计算细致，资料完备增精度。
3. 施工过程控制：项目管理，时间把控，成本掌握不放松。
4. 施工图设计：构造设计，材料选用，效果明确节支出。
5. 招标投标分析：标书准备，控制风险，价格合理公平正。
6. 工程造价监督：进度跟踪，工程量审核，变更独立立案查。
7. 工程结算核算：材料确认，工程量准确，价差计算好验收。
8. 工程造价分析：成本构成，费用分析，提出合理改进方案。
二、实践经验口诀：1. 实地勘察看场地：地形山势，周边环境再多听。
2. 施工图审查全掌握：图纸细节，措施配合，工序合理最节省。
3. 市场价格不可少：询价比较，价格把握，保证合理不多收。
4. 施工技术防风险：工艺方案，施工措施，安全保障优先选。
5. 材料进场验质量：来样对比，证明合格，问题解决追踪。
6. 进度控制时不耽误：施工计划，每周计划，把握好节奏尽力精。
7. 变更管理要灵活：立案备案，现场签字，费用审批两边确定。
8. 结算核算好验收：工程部队，材料出数据，设备取证确权威。
以上就是一级造价工程师口诀的相关内容，通过这些口诀可以帮助学习者记忆和掌握相关知识和技能。
当然，口诀只是辅助记忆的一种方法，真正的掌握还需要多加实践和学习。
所以，希望广大一级造价工程师借助口诀，不断提升自身能力，为我国建筑事业的发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程造价师的基础1、工程识图，吃透图纸是基础，所有造价基本上都需要计算工程量，而图纸就是计算的基础，这是第一步；所以多看看图纸,结合节点图,多好笔记,看看比人的心得2、熟悉计价规范及定额，要明白造价的组成原理、计算规则；懂得清单和定额的区别等..3、多深入现场，了解工程施工技术、一般的施工方法、工艺、工序、方案等；4、掌握造价相关软件操作；推荐鲁班和广联达,上面都有论坛.5、多了解市场信息、各种价格变化及政府造价相关文件；以上是主要几方面，造价入手快，但成为高手，还需要更多的经验集累。
你刚才实习，以后的路还长，只要自己多努力，不耻下问，就会一步步成长起来。
下边告诉你常规的造价计算过程：1、根据图纸及定额规定计算工程量并汇总；2、套取定额、分析人材机用量；3、根据市场价调整人材机价格；4、按规定进行计取各项税费；钢筋计算，更需要施工经验了，你可以先找平法的图集看看，学习下图纸标注钢筋的方法，理解下慢慢计算，这是个过程，脚踏实地慢慢来吧~~~~~~~~~~~~~~~~~~~~~~~`1.绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。
D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领（P156）1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。
阅读施工图步骤阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、先细阅说明书、首页图（目录），后看建施、结施、设施。
2、每张图，先图标、文字，后图样。
3、看建施，先建施，后结施、设施。
4、建施先看平、立、剖、后详图。
5、结施先看基础、结构布置平面图，后看构件详图。
6、设施先看平面、后看系统、安装详图。
现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。
搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163）总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。
为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。
四、解读建筑平面图（P164）1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。
五、解读建筑立面图（P168）1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。
六、建筑剖面图的读法（P169）1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。
七、建筑详图（P176）详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。
详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。
八、结构施工图（P193）包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。
结构施工图，简称结施。
配合建施、设施指导施工、作为编制施工图予算的依据。
特点：1、沿防潮层的水平剖面表示基础平面。
2、沿房屋每层楼板面的水平剖面表示相应各层的楼层结构平面、标准层设一张图、结构变异则各层均有。
3、沿屋面承重的水平剖面表示层面结构平面布置。
4、用单个构件的正投影表达构件详图，把构件的平、立和相应断面画出详图、材料明细表。
有的还要作模板图、予埋件图。
5、构件详图，比例放大，清晰表达节点的细节。
6、构件的立面、断面轮廊线多用中或细实线，而钢筋的配置，则用粗实线或黑园点表示。
结构施工图读图方法要点（P195）先看文字说明，从基础平面图看起，到基础结构详图。
再读楼层结构布置平面图，屋面结构布置平面图。
结合立面和断面，垂直系统图。
最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表由于结施是计算工程量的依据，编制予决算，以免漏误，往往要熟读多次，相互对照，摘抄要点、理解空间形状，构件所在部位，反复核对数量、材料、才能精益求精。
工业厂房施工图（P187）工业厂房施工图与民用建筑施工图共同之处：1、图示原理，平、立、剖、详；2、读图方法，先文后图；3、图样内容，建、施、设；4、编制方法，说、总平、总图、建、施、设、详、节；5、绘图步骤，自左至右，自下而上。
不同之处：1、生产工艺条件；2、使用功能；3、实用要求。
故图上表示的图例符号、具体内容则有异，结构施工图就复杂些，数量也多。
读懂×大学结构试验室图纸，基本可以了解工业建筑的施工图与民用建筑施工图的主要区别：一、从平面和剖面可以知道这是一个高低不同的两跨车间，高跨进深15M，低跨5.6M，D～E轴之间设410MM间距的伸缩缝，以适应高低跨之间的变形需要。
车间内设有轿厢式吊车一台、起重量Q=10t，轨距Lk=13.5M，吊车设在工字形钢砼柱的牛腿上。
车间的5-6轴间，B～C轴间开3M、3.6M的两扇外开大门。
设坡道、散水。
A轴处设2400×2000钢窗9樘，东山墙设2400×2400窗2樘，3600×2400窗1樘。
ED轴（车间与辅房之间）设4200×1400窗3，3000×1400窗3，2400×1400窗1，1500宽内开双扇门7樘。
F轴C-6窗2400×1500计17樘，东、西两侧各设2100×2400窗1，4-5轴北面设1500宽边门1樘。
车间内设上走道（吊车维护费用）和吊车钢梯。
二、从立面图可知，车间外粉刷水平分格线以窗顶、窗台，竖向分格线以轴线位置为垂直分格线。
设有窗台和遮阳板。
有组织排水、落水管位置在3、9轴（双线表示）。
三、从平面图的1-1剖面为阶梯剖面，看到室内外、牛腿顶面、轨道标高、薄腹梁底面标高、门、窗高度与地面的距离。
看到带牛腿柱子的侧面形状，吊车梁搁置位置，T形吊车梁的形状和搁置方式，行走方向。
看到形大型屋面板铺在工字型薄腹梁上的断面和流水坡度，沿沟节点、排水方式。
四、看到六个不同切面的节点详图。
①②为D、E伸缩缝的详图（A）为1的放大节点；③天沟与遮阳；④卷闸门与雨蓬（大门）；⑤坡道、散水与明沟；⑥高低跨（D、E轴）的处理节点。
按P188、189、190平、立、剖三图试统计门、窗规格、数量门宽×高樘窗宽×高樘MC1 1500×3600 10 C-1 2400×1200卷闸门3000×3600 2 C-2 4200×2400 44C-5 2100×2400C-6 1500×2400 17＋4C-7 4200×2400 3解读结构施工图（P191）内容：一、结构说明1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
2、用单个构件的正投影来表达构件详图，以其平面、立面及断面来表达，出材料明细表，有的要出模板图，予埋件图。
但这种图重复多，易出差错。
3、用双比例法出构件详图，构件轴线按一种比例，而构件局部用放大比例出图，便于更清晰表达节点的施工尺寸与搭节关系。
