大一工程制图 电子教案 第九章
第9章其他工程图介绍
内容提要：本章主要介绍展开图和焊接图的基本知识及基
本表达方法，并以实例介绍展开图和焊接图的具体应用，
供相关专业及有兴趣的读者学习参考。
9.1 展开图
9.2 焊接图
1/18
9.1 展开图
●将立体表面按其真实形状和大小，依次
连续地摊平在一个平面上，称为立体表
面的展开。
●由展开所得到的图形，称为立体表面展
开图（简称展开图）
2/18
9.1.1 平面立体展开图的画法
顶面
底面
a) 棱柱展开图的画法b) 棱台展开图的画法
图9.1 棱柱和棱台展开图的画法
3/18
4/18
9.1.2 可展曲面展开图的画法
1.斜口正圆柱管的展开图
图9.2 斜口正圆柱管展开图的画法
2.斜口正圆锥管的展开图
图9.3 斜口正圆锥管展开
图的画法
5/18
6/18
9.1.3 不可展曲面的近似展开
图9.4 球体表面近似展开图的画法
展开图学习结束！
7/18
8/18
9 .2 焊接图
将两个被连接金属件，经电弧或火焰在连接处进行局部加热，并采用填充熔化金属或加压等方法使其熔合在一起的过程，称为焊接。
图9.5 焊接的接头形式
a ）对接
b ) 角接
c ) T 形接
d ) 搭接
9/18
9.2.1 焊缝的图示法及代号标注
1. 焊缝的图示法
不可见焊缝
可见焊缝可见焊缝
不可见焊缝
a )对称焊缝
b ) 单边焊缝
图9.6 焊缝在视图及剖视（断面）中的画法
10/18
2. 焊缝的代号标注
箭头线
基本符号
补充符号(周围焊缝)
焊缝高基准线
尾部符号四条相
同焊缝
辅助符号(凹面)
焊缝长条
断续焊缝间隔
图9.7 焊缝的代号标注（举例）
11/18
表9.1 常用焊缝的基本符号及标注示例
图 示 法
单边V形焊缝
角焊缝
点焊缝
形焊缝
V形焊缝
名称
符号
标 注 方 法
12/18
表9.2 常用焊缝的辅助符号及标注示例
焊 缝 形 式
符号
标 注 示 例
说 明
表示角焊缝表面凹陷
表示V形对接焊缝表面平齐(一般通过加工)
表示双面V形对接焊缝表面凸起
名称
凸面符号
凹面符号
平面符号
13/18
表9.3 常用焊缝的补充符号及标注示例
焊 缝 形 式
符号
说 明标 注 示 例
表示V形焊缝的背面底部有垫板
工件三面施焊,为角焊缝
111表示用手工电弧焊,4条表示有4条相同的角焊缝,焊缝高为5长为100
条
尾部符号
周围焊缝符号
带垫板符号
名称
三面焊缝符号
现场施工符号
表示在现场沿工件周围施焊,为角焊缝
14/18
c ) 对称焊缝b ) 箭头与焊缝异侧
图9.8 基本符号注写位置的规定
a)箭头与焊缝同侧d ) 双面焊缝
15/18
3. 焊缝的尺寸符号及标注示例
表9.4 常见焊缝的尺寸符号及标注示例
T形接头
对接接头
接头形式
焊 缝 形 式
表示有n段长度为l的双面交错断续角焊缝，间隔为e，焊角高为K。
K
表示V形焊缝的坡口角度为 ，根部间隙为b，有n段长度为l的焊缝。
表示单面角焊缝,焊角高度为K。
K
K
表示有n段长度为l的双面断续角焊缝，间隔为e，焊角高为K。
说 明标 注 示 例
16/18
T形接头
搭接接头
角接接头
表示有n段长度为l的双面交错断续角焊缝，间隔为e，焊角高为K。
()
表示有n个焊点的点焊，焊核直径为d,焊点的间隔为e。
K
表示为双面焊接，上面为单边V形焊缝，下面为角焊缝。
表示有n段长度为l的双面断续角焊缝，间隔为e，焊角高为K。
表9.4 常见焊缝的尺寸符号及标注示例
（续）
9.2.2 焊缝的表达方法及焊接图举例
1．焊缝的表达方法
或
或
图9.9 焊缝的表达方法
17/18
18/18
2．焊接图举例
重量3.所有焊缝不得有透熔蚀等缺陷。
2.切割边缘表面粗糙度Ra 为12.5。
1.各焊缝均采用手工电弧焊。
技术要求
01.6.8
严谨制图审核
处数标记设计序号
32
4立板签名
分区标准化代号名称
阶段标记数量材料肋板横板圆筒09-01
1：2
备注
武汉理工大学轴承挂架比例
重量其余
共张第张
工艺
批准
图9.10 轴承挂架焊接图
本章学习结束！再见！
19/18。
工程制图课件第九章
6 顶垫 4螺旋杆
3 绞杆
5 螺钉M8×12 GB/T63-1985
螺钉M10×12 GB/T71-1985
2 螺套 1 底座
2.根据零件图拼画轴承架装配图
说明
轴2配以轴衬3后与轴 架Ⅰ装配。带轮5用键6连 接于轴上，带轮的两侧衬 以垫圈4和垫圈8，并用螺 母7紧固。
技术要求
1.装配后，要求转动灵活。 2.使用时，在件1与件2、 件5的接触面上滴机油。
第九章 装配图
一、拼画装配图 二、读懂装配图 三、拆画零件图
一、拼画装配图
作业7 拼画装配图
一、内容
根据千斤顶，轴承架的零件图和装配示意图或立体 装配图，在A3或A2图纸上按比例1:1拼画装配图。
二、目的
熟悉和掌握装配图的内容及装配图表达的一般规定， 掌握画装配图的方法、步骤，以及装配图的尺寸标注。
三、要求
1.视图表达方案简洁合理，投影关系正确。 2.装配连接关系画法正确，工作原理表达清楚。 3.尺寸标注符合要求。 4.零件编号和明细表的填写恰当。
四、方法指导
1.画图前必须看懂全部零件图，并了解该装配体的 工作原理和各零件间的连接关系及相互位置关系。
2.根据装配体的特点综合选用装配图的各种表达方 法，力求表达清晰、制图简便。
法。
2.局部放大图主要
表达矩形螺纹的 ___牙__型__。
3.当螺杆2转动时,
滑块6作__升__降__运动。 滑块的工作行程是 ___5_0___mm。
三、拆画零件图
作业8 根据装配图拆画零件图
一 、内容 在看懂夹线体和空气过滤装配图的基础上，分别拆画 指定零件的零件工作图。 二、目的 1.熟悉由装配图拆画零件工作图的方法和步骤。 2.进一步提高读图能力和综合运用所学知识的能力。 三、要求 1.拆画的零件图，要求表达完整、清楚、简明合理。 2.零件结构完整、合理，能满足设计性能和工作要求。
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图国家标准学习国家制图标准的基本规定，如图幅、比例、线型、字体等。
练习正确使用图框、栏及比例尺。
1.2 绘图工具与设备介绍绘图板、丁字尺、三角板、圆规、曲线板等基本绘图工具的使用方法。
学习使用计算机辅助设计（CAD）软件进行工程制图。
1.3 基本绘图方法学习点、线、面的绘制方法及相互之间的关系。
练习正交投影、斜投影和透视投影的绘制方法。
第二章：平面图形2.1 基本图形绘制学习绘制直线、圆、弧、椭圆等基本图形。
练习图形变换，如平移、旋转、镜像等。
2.2 平面图形解析学习平面图形的识读方法，如点、线、面的相互关系。
练习图形的尺寸标注、角度标注和文字说明。
2.3 平面图形应用学习平面图形的解析方法，如平面图形的面积计算、重心计算等。
练习绘制机械零件的平面图形，并进行尺寸标注和文字说明。
第三章：立体几何3.1 立体几何基础学习立体几何的基本概念，如点、线、面、体等。
练习立体图形的绘制方法，如正交投影、斜投影等。
3.2 立体几何变换学习立体图形的变换方法，如平移、旋转、翻转等。
练习立体图形的尺寸标注、角度标注和文字说明。
3.3 立体几何应用学习立体图形的解析方法，如立体图形的体积计算、表面积计算等。
练习绘制机械零件的三视图，并进行尺寸标注和文字说明。
第四章：机械制图4.1 机械制图标准学习机械制图的国家标准，如图样、标注、符号等。
练习正确使用图样、栏、比例尺等。
4.2 机械零件图学习机械零件图的绘制方法，如轴、齿轮、螺纹等。
练习机械零件图的尺寸标注、角度标注和文字说明。
4.3 机械装配图学习机械装配图的绘制方法，如装配关系、运动关系等。
练习机械装配图的尺寸标注、角度标注和文字说明。
第五章：工程识图5.1 工程图纸识读学习工程图纸的基本元素，如线型、符号、标注等。
练习工程图纸的识读方法，如平面图、立面图、剖面图等。
5.2 建筑图纸识读学习建筑图纸的基本元素，如建筑构件、建筑符号、标注等。
工程制图课件第九章详解
三、拆画零件图 作业8 根据装配图拆画零件图
一 、内容 在看懂夹线体和空气过滤装配图的基础上，分别拆画 指定零件的零件工作图。 二、目的 1.熟悉由装配图拆画零件工作图的方法和步骤。 2.进一步提高读图能力和综合运用所学知识的能力。
三、要求
1.拆画的零件图，要求表达完整、清楚、简明合理。
2.零件结构完整、合理，能满足设计性能和工作要求。
1.由千斤顶零件图拼画其装配图。
千斤顶工作原理
在汽车修理和机械安装工作中, 常采用千斤顶来起重和顶举。但限 于顶举高度不太高明时使用，其装 配关系如图所示。 螺套镶嵌在底座里，用紧定螺钉定位，以备螺纹磨损 后更换方便。螺旋杆顶部呈球面状，外面套一个顶垫，顶 垫上部呈平面形状，放置欲顶起的重物。顶垫用螺钉与螺 旋杆连接而又不固定，目的是防止顶垫随螺旋杆一起转动 时不致脱落。绞杆穿在螺旋杆上部的孔中。 工作时，依靠螺旋传动，旋转绞杠，螺旋杆在螺套 （制有螺纹）内作上下移动，放在顶垫上的重物即可顶起 或落下。
1.看懂夹线体装配图,并拆画件2夹套零 件工作图
技术要求 去除毛刺
2.看懂空气过滤器装配图，并拆画过滤器体零 件工作图。
技术要求 1.清洗干净 2.时效处理
四、方法指导 1.画图前必须看懂全部零件图，并了解该装配体的 工作原理和各零件间的连接关系及相互位置关系。
2.根据装配体的特点综合选用装配图的各种表达方 法，力求表达清晰、制图简便。
3.标注出装配体的规格、性能、装配（检验）、安 装外形等几类尺寸。 4.应特别注意剖面线的方向和间隔，同一零件不论 在哪里出现起剖面线的方向和间隔应相同。 5.应注意螺纹连接画法和接触面与不接触面的画法。 编号应按顺序排列整齐、指引线不能相交。
3.尺寸与技术要求的标注完整、正确。 四、方法指导 1.看懂装配图，并分析零件的功能和结构。
工程制图基础电子教案
PPT文档演模板
工程制图基础电子教案
投影面，则为平行斜投影； 投影方向 垂直于投影面，则为平行正投影。
工程制图研究的是平行正投影。
二.平行投影的基本性质(p35－38） （1）同素性 （2）从属性 （3）平行 性 （4）简比性 （5）相仿性 （类似 性） （6）积聚性 （7）全等性（实形 性）。
PPT文档演模板
PPT文档演模板
工程制图基础电子教案
5种表示方法： 1.不在同一直线上的三点。 2.一条直线和直线外一点。 3.两条相交直线。 4.两条平行直线。 5.任意平面形。 二.平面的投影特性 1.同素性 2.积聚性 3.全等性（实形 性） 4.相仿性（类似性）。
PPT文档演模板
工程制图基础电子教案
三.各种位置平面的投影特性。 1.一般位置平面。 在投影图中均为类似形－相仿性。
4.注意的问题 （1）标注直接用以作图的尺寸。 （2）不标注切线的长度尺寸。 （3）不能标注成封闭尺寸。
PPT文档演模板
工程制图基础电子教案
（4）一般情况下标注总长、总宽尺寸 当图形的一端为圆或圆弧时，不标注总 尺寸。
例2：p29图1-28 例3；p32图1-34
PPT文档演模板
工程制图基础电子教案
(2)SA5:SA4:SA3:SA2:SA1:SA0=1:2:4:8:16:32
PPT文档演模板
工程制图基础电子教案
(3)B1=0.5L0 B2=0.5L1 B3=0.5L2
B4=0.5L3 B5=0.5L4 2.图框格式和标题栏 例：电子图版－幅面。 3.比例 ：表达内容以数字为准。 p5 表1-2，表1-3 4.字体
PPT文档演模板
工程制图基础电子教案
是否在直线上。
工程制图与AutoCAD教程第9章 装配图
吉林化工学院主编教材
9.2 装配图的图形画法
吉林化工学院主编教材
9.2 装配图的图形画法
2、沿结合面剖切画法
吉林化工学院主编教材
9.2 装配图的图形画法
3、单独表示某个零件
吉林化工学院主编教材
9.2 装配图的图形画法
吉林化工学院主编教材
9.2 装配图的图形画法
4、夸大画法
吉林化工学院主编教材
9.4 装配图的零（部）件序号及明细栏、标题栏
9.4 装配图的零（部）件序号及明细 栏、标题栏 一、零（部）件序号
1、序号（或代号）应注在图形轮廓 线的外边，并填写在指引线的横线上或圆 内，横线或院用细实线画出；指引线应从 所指零件的可见轮廓线内（若剖开时，尽 量由剖面处引出，并在末端画一小圆点； 序号字体要比尺寸数字大一号或两号。
第九章 装 配 图
9.1 装配图的内容 9.2 装配图的图形画法 9.3 装配图中的尺寸标注和技术要求 9.4 装配图的零（部）件序号及明细 栏、标题栏
吉林化工学院主编教材
第九章 装 配 图
表达机器或部件的图样称为装配图
吉林化工学院主编教材
9.1 装配图的内容
9.1 装配图的内容 1、一组图形 2、一组尺寸 3、技术要求 4、标题栏、编号和明细栏
吉林化工学院主编教材
9.1 装配图的内容
1、一组图形 用一般表示法和特殊表示法，正确、 完整、清晰和简便地表达机器（或部件） 的工作原理、零件之间的装配关系和零 件的主要结构形状。
2、一组尺寸 在装配图中反映机器（或部件） 的性能、规格、安装情况、部件或零 件间的相对位置、配合要求和机器的 总体大小尺寸。
9.3 装配图中的尺寸标注和技术要求

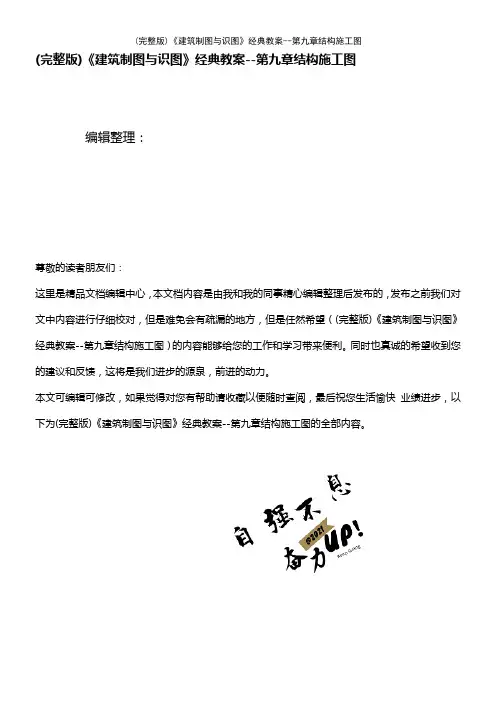

(2021年整理)《建筑制图与识图》经典教案--第九章结构施工图
