计算机网络实验实验报告1
计算机网络实验报告1[4]
![计算机网络实验报告1[4]](https://img.taocdn.com/s3/m/4d130c7651e79b8969022651.png)
计算机网络实验报告1计算机网络实验报告1实验一认识PacketTracer软件与路由的访问一、实验目的作为配置网络设备的最基础的实验，通过本实验的学习，掌握以下技能：（1）通过安装，运行PacketTracer软件，掌握PacketTracer软件的使用和设置；（2）通过反转电缆实现PC机与路由器的连接；（3）正确配置PC机仿真终端程序的串口参数；（4）熟悉Console端与Telnet访问路由器；二、设备要求Cisco路由器，PC机（操作系统WindowsXP，装有终端软件）三、实验配置和结果1.安装PacketTracer5.3版本软件2.汉化PacketTracer5.33.启动PacketTracer5.3软件，熟悉软件界面。
4.通过Console端口访问路由器1）把PC机的一串口通过反转线缆与路由器的Console端相连，记录默认情况下路由器Console端口的参数。
2）记录表明路由器已经启动正常时的提示符。
5.通过Telnet访问路由器1）配置路由器以太网接口IP地址Router>enRouter#//以上是进入路由器特权模式Router#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)# //以上是进入路由器配置模式Router(config-if)#interfaceFastEthernet0/0Router(config-if)#//以上是进入路由器的以太网口F0/0接口Router(config-if)#ipaddress172.16.0.1255.255.0.0//以上是配置接口的IP地址Router(config-if)#noshutdown//以上是打开接口，默认路由器的所有接口都是关闭的，这一点和交换机有很大差别Router(config-if)#end//退出配置模式2）配置路由器密码Router#confterminalRouter(config)#linevty04//以上是进入路由器的VTY虚拟终端下5个虚拟终端Router(config-line)#passwordciscoRouter(config-line)#login//以上是配置vty的密码，即Telnet密码Router(config-line)#exitRouter(config)#enablepasswordcisco//以上是配置进入到路由器特权模式的密码Router(config)#end3）通过Telnet访问路由器在计算机上配置网卡的IP地址为172.16.0.100/255.255.0.0，打开DOS命令窗口，首先测试计算机和路由器的IP连通性，再Telnet远程登录，如下所述PC>ping172.16.0.1Pinging172.16.0.1with32bytesofdata:Replyfrom172.16.0.1:bytes=32time=130msTTL=255Replyfrom172.16.0.1:byt es=32time=40msTTL=255Replyfrom172.16.0.1:bytes=32time=63msTTL=255Replyfr om172.16.0.1:bytes=32time=62msTTL=255Pingstatisticsfor172.16.0.1: Packets:Sent=4,Received=4,Lost=0(0%loss),Approximateroundtriptimesin milli-seconds:Minimum=40ms,Maximum=130ms,Average=73ms//表明计算机能Ping通路由器PC>telnet172.16.0.1//Telnet路由器以太网卡上的IP地址Trying172.16.0.1...OpenUserAccessVerificationPassword:（输入密码cisco）Router>enablePassword:（输入密码cisco）Router#exit//输入VTY的密码cisco、输入enable的密码cisco，能正常进入路由器的特权模式按以上方法是否正常进入路由器的特权模式？四、思考与分析以Cisco为例，什么是VTY，一般情况下，路由器支持几个虚拟终端，分别是什么？交换机支持几个虚拟终端，为别是什么？实验成绩评定表序号实验名称：123456实验方法：□有创新□有改进□有缺陷□合理实验步骤：□掌握□理解，不熟练□未掌握实验结果：□正确□部分正确□错误文字表述：□简明通顺□重复冗长□逻辑性差□有语病实验态度：□严谨认真□循规蹈矩□敷衍应付综合评价：□优秀□良好□中□及格□不及格指导教师签名指导教师：年月日扩展阅读：计算机网络操作系统实验报告1辽宁工程技术大学上机实验报告课程名称实验题目院系姓名实验目的实验准备实验进度实验内容成绩计算机网络操作系统实验WindowsServer201*的安装及环境设置软件学院王玉专业学号软件工程1220980122班级实验日期软升本12-1201*.5.251.能够独立的安装windowsserver201*网络操作系统。
网络实验报告1
网络实验报告1一、实验目的本次网络实验的主要目的是深入了解网络的工作原理，掌握网络配置和管理的基本技能，以及探究网络性能优化的方法。
通过实践操作，提高对网络技术的实际应用能力，为今后在网络领域的学习和工作打下坚实的基础。
二、实验环境本次实验在学校的网络实验室进行，实验室配备了多台计算机、网络交换机、路由器等设备。
操作系统为 Windows 10，使用的网络模拟软件为 Packet Tracer。
三、实验内容（一）网络拓扑结构设计首先，根据实验要求设计了一个简单的网络拓扑结构。
该结构包括一个核心交换机、两个接入交换机、多个终端设备（如计算机、服务器等）以及一个路由器，用于连接不同的网段。
（二）IP 地址规划与分配为了确保网络中的设备能够正常通信，需要对各个设备进行合理的IP 地址分配。
根据网络拓扑结构，划分了不同的子网，并为每个子网分配了相应的 IP 地址范围。
同时，还设置了子网掩码、网关等参数。
（三）网络设备配置1、交换机配置对核心交换机和接入交换机进行了基本配置，包括创建 VLAN、将端口划分到相应的 VLAN 中、设置端口速率和双工模式等。
2、路由器配置在路由器上配置了静态路由，实现不同网段之间的通信。
同时，还进行了 NAT 转换，使内网中的设备能够访问外网。
（四）网络性能测试1、带宽测试使用测速软件对网络的带宽进行测试，测量了不同设备之间的数据传输速率，以评估网络的性能。
2、延迟测试通过 Ping 命令对网络中的设备进行延迟测试，测量了数据包从发送到接收所经历的时间，以了解网络的响应速度。
（五）网络安全设置为了提高网络的安全性，设置了访问控制列表（ACL），限制了某些设备对特定网络资源的访问。
同时，还启用了防火墙功能，对网络中的数据包进行过滤和监控。
四、实验步骤（一）网络拓扑结构搭建1、打开 Packet Tracer 软件，从设备库中选择所需的网络设备，如交换机、路由器、计算机等，并将它们拖放到工作区中。
计算机网络实验报告(6篇)
计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。
二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。
4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。
三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。
二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。
三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。
计算机网络实践报告5篇
计算机网络实践报告5篇（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如职场文书、书信函件、教学范文、演讲致辞、心得体会、学生作文、合同范本、规章制度、工作报告、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, this store provides various types of practical materials for everyone, such as workplace documents, correspondence, teaching samples, speeches, insights, student essays, contract templates, rules and regulations, work reports, and other materials. If you want to learn about different data formats and writing methods, please pay attention!计算机网络实践报告5篇计算机网络实践报告1开学第一周我们就迎来了计算机网络实训，这门课程与上学期所学的计算机网络相对应，给了我们一个更深刻理解和掌握所学知识的机会。
网络安全实验报告[共五篇]
![网络安全实验报告[共五篇]](https://img.taocdn.com/s3/m/1aa839ecd05abe23482fb4daa58da0116c171f0c.png)
网络安全实验报告[共五篇]第一篇：网络安全实验报告实验一：网络扫描实验【实验目的】了解扫描的基本原理，掌握基本方法，最终巩固主机安全【实验内容】1、学习使用Nmap的使用方法2、学习使用漏洞扫描工具【实验环境】1、硬件 PC机一台。
2、系统配置：操作系统windows XP以上。
【实验步骤】1、端口扫描1）解压并安装ipscan15.zip，扫描本局域网内的主机2）解压nmap-4.00-win32.zip，安装WinPcap运行cmd.exe，熟悉nmap命令(详见“Nmap详解.mht”)。
3）试图做以下扫描：扫描局域网内存活主机，扫描某一台主机或某一个网段的开放端口扫描目标主机的操作系统试图使用Nmap的其他扫描方式，伪源地址、隐蔽扫描等2、漏洞扫描解压X-Scan-v3.3-cn.rar，运行程序xscan_gui.exe，将所有模块选择扫描，扫描本机，或局域网内某一台主机的漏洞【实验背景知识】1、扫描及漏洞扫描原理见第四章黑客攻击技术.ppt2、NMAP使用方法扫描器是帮助你了解自己系统的绝佳助手。
象Windows 2K/XP 这样复杂的操作系统支持应用软件打开数百个端口与其他客户程序或服务器通信，端口扫描是检测服务器上运行了哪些服务和应用、向Internet或其他网络开放了哪些联系通道的一种办法，不仅速度快，而且效果也很不错。
Nmap被开发用于允许系统管理员察看一个大的网络系统有哪些主机以及其上运行何种服务。
它支持多种协议的扫描如UDP，TCP connect(),TCP SYN(half open), ftp proxy(bounce attack),Reverse-ident, ICMP(ping sweep), FIN, ACK sweep,Xmas Tree, SYN sweep，1 和Null扫描。
可以从SCAN TYPES一节中察看相关细节。
Nmap还提供一些实用功能如通过tcp/ip来甄别操作系统类型、秘密扫描、动态延迟和重发、平行扫描、通过并行的PING侦测下属的主机、欺骗扫描、端口过滤探测、直接的RPC扫描、分布扫描、灵活的目标选择以及端口的描述。

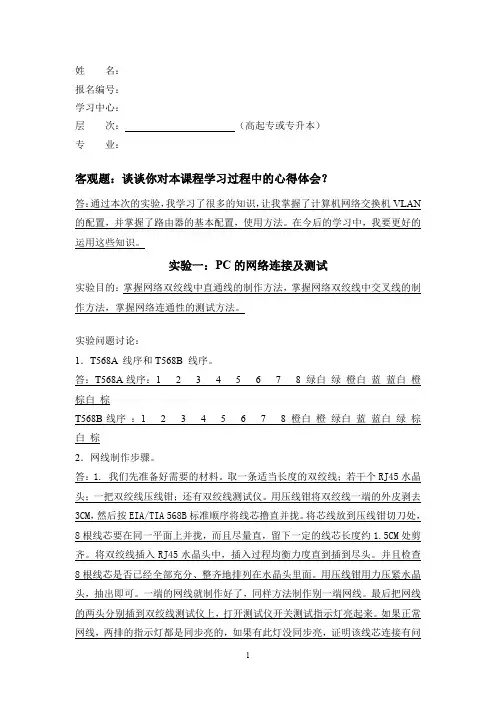

《计算机网络实验(一)》实验报告
姓名：报名编号：学习中心：层次：（高起专或专升本）专业：客观题：谈谈你对本课程学习过程中的心得体会？答：通过本次的实验，我学习了很多的知识，让我掌握了计算机网络交换机VLAN 的配置，并掌握了路由器的基本配置，使用方法。
在今后的学习中，我要更好的运用这些知识。
实验一：PC的网络连接及测试实验目的：掌握网络双绞线中直通线的制作方法，掌握网络双绞线中交叉线的制作方法，掌握网络连通性的测试方法。
实验问题讨论：1．T568A 线序和T568B 线序。
答：T568A线序：1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕T568B线序：1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕2．网线制作步骤。
答：1. 我们先准备好需要的材料。
取一条适当长度的双绞线；若干个RJ45水晶头；一把双绞线压线钳；还有双绞线测试仪。
用压线钳将双绞线一端的外皮剥去3CM，然后按EIA/TIA 568B标准顺序将线芯撸直并拢。
将芯线放到压线钳切刀处，8根线芯要在同一平面上并拢，而且尽量直，留下一定的线芯长度约1.5CM处剪齐。
将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。
并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面。
用压线钳用力压紧水晶头，抽出即可。
一端的网线就制作好了，同样方法制作别一端网线。
最后把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。
如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作实验二：交换机VLAN的基本配置实验目的：1.掌握交换机在网络中的作用及交换机设备的选型2. 掌握交换机的工作原理3.掌握windows下超级终端的配置方法4 掌握交换机的基本配置方法，了解各配置命令对的作用。
实验问题讨论：1．哪些命令是将Switch B的1-6号端口划分到VLAN2？答：Switch(Config)Interface Range Fa 0/1 - 6或者 Switch(Config)Interface Range Fa 0/1,0/2,0/3, 0/4-0/6 然后Switch(Config-if-range)Switchport Access Vlan 22．4台PC机之间能够ping通吗？请写出结果及其原因。
计算机网络实践实验报告
《计算机网络实践实验报告》实验一：传输介质的实验实验思考题：1.左右两侧线序完全一致，但不是标准线序。
问：能否当正线使用？2.8根线中有4根是实际用于数据传输。
问：是哪4根？3.直通线和交叉线实际的应用环境是什么？4.列出3中功能不同的测线仪，并简述其功能。
实验二：常用网络命令介绍实验思考题：1.如何通过常用网络命令判断目标主机的操作系统？2.作为一名网管，应对于网络拓扑有详尽的了解。
如何通过网络命令判断故障点。
3.分析网关的作用。
实验三：在Windows Server 2003 环境下配置WWW服务实验思考题：1.WWW服务的支撑组件事ISS，最新的IIS版本是什么？支撑WWW所必须的IIS组件事什么？(internet信息服务管理器公用文件万维网服务)2.同一IP能否搭配两个或多个WWW服务器？能3.如何设计非80端口访问服务器？默认网站右键属性tcp端口浏览器输入http：//10.0.56.77:80804.Windows 默认的站点主目录是什么？C:\Inetpub\wwwroot5.描述hTTP协议工作的过称及原理。
实验四：在Windows Server 2003 下搭建DNS 服务器实验思考题：1.把本机搭成DNS服务器，能否为主机某一网站分配两个或多个域名？能2.在同一DNS服务器内，能否为不同的网站（不同的IP）分配相同的域名？不能3.在实验实内为本机安装了DNS组件，但没有添加任何记录。
在TCP/IP 属性里，将本机的IP设成唯一的DNS 服务器。
在外网连通的情况下，你能否通过域名访问百度网站？不能4.在TCP/IP属性里面，将本机IP设成唯一DNS服务器，在外网连通的情况下，能否通过域名访问百度网站。
不能5.某主机IP掩码网关配置正常，未设DNS服务器，该主机能否访问某一网站，如可以，通过什么来访问？能通过代理访问6.反向搜索区域的作用实验五：搭建DHCP实验思考题：1. 能否通过交换机充当DHCP服务器？如可以，用二层交换机还是三层交换机？2. DHCP服务器的IP是否必须要和IP值在同一子网，说明原因，如果在同一子网，该IP是否需要做排除？如果不做排除，地址租约中会出现什么样的效果？3. 设计一个实验，使租约生效。
计算机网络实验报告-实验一：双绞线的制作精选全文完整版
可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。
其中，T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、熟练掌握抓包软件ethereal，通过抓包回答问题。
实验结果一、网络常用命令的使用
1.ping命令：
，
2.tracert命令
第1级路由是本地网关，第9级到第10级路由延时骤增，原因是分组正在经过海底光缆通向国外，之后的延时都比较大，超时现象也比较严重，此时的分组已经到达了国外，在国外的路由器上进行转发。
3.Ipconfig命令
stat命令
查看路由表：
5."
6.arp命令：
二、DNS层次查询
美国国防部国防信息系统局的根名称服务器从上到下查询：
从本地DNS服务器缓存中查询，本地的DNS服务器：[
三、利用TELNET进行SMTP的邮件发送发送邮件：
查看邮件：-
通过查看可知，这封邮件伪造了发件人地址。
真实发件人
虚假发件人
四：熟练掌握抓包软件ethereal
1、抓包抓到的报文涉及的协议有：TCP,UDP,DNS，HTTP
2、从发出HTTP GET报文到接收到HTTP OK响应报文共需要大约8s的时间
3、我的主机IP：
所访问的主页所在服务器的IP地址：
4.按时间排序，第一条报文
(
第二条报文
实验当中问题及解决方法问题1:ping舍友时发生如下情况：
解决方案：让目的主机关闭了防火墙，再ping就可以了。
2.smtp服务器连接成功，但是过一会连接就断了，还得重新登录。
@
解决方案:将要输入的命令先存入txt文档，然后通过复制粘贴加快对smtp服务器的相应速度，来保持连接。
3.网络命令使用的收获：
命令的基本原理就是通过向目的主机发送一定数量的数据包，接收应答信息，来判读当前主机和目的主机之间是否有一条通路，以此来判断网络故障。
失败了，说明有这样的故障：网线故障，网络适配器配置不正确，IP地址不正确。
命令向目的主机发送数据包，经过每一个路由器时都要求返回一个应答信息，通过这些来记录并显示经过的节点信息和路径信息。
D.该命令可以显示两台主机之间的网络的实时状态，包括网络延时和网络拥塞的情况。
E.通过解析目的主机的域名，可以发现好多我们常用的域名，并不是其最初的域名，其实其别名，另外一个网站可能对应多个域名。
收获：
命令可以查看当前主机各种网络状态，TCP，UDP等协议的工作状态,该命令还可以查看当前主机中运行的进程中，哪些进程使用哪种协议通过哪个端口向外进行网络连接，并显示了网络连接的状态。
还可以查看路由表分。
