《光纤通信技术》综合测试4 含答案

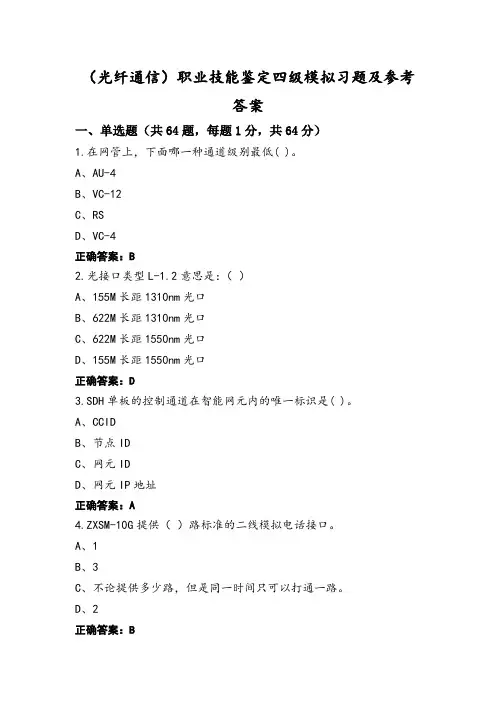

(光纤通信)职业技能鉴定四级模拟习题及参考答案
（光纤通信）职业技能鉴定四级模拟习题及参考答案一、单选题（共64题，每题1分，共64分）1.在网管上，下面哪一种通道级别最低( )。
A、AU-4B、VC-12C、RSD、VC-4正确答案：B2.光接口类型L-1.2意思是：（）A、155M长距1310nm光口B、622M长距1310nm光口C、622M长距1550nm光口D、155M长距1550nm光口正确答案：D3.SDH单板的控制通道在智能网元内的唯一标识是( )。
A、CCIDB、节点IDC、网元IDD、网元IP地址正确答案：A4.ZXSM-10G提供（）路标准的二线模拟电话接口。
A、1B、3C、不论提供多少路，但是同一时间只可以打通一路。
D、2正确答案：B5.SDH 自愈保护方法很多，从网络的功能功能结构来划分，可以分为( )。
A、路径保护B、路径保护和子网连接保护C、子网连接保护D、SNCP保护正确答案：B6.SDH信号每秒传送( )帧。
A、4000B、6000C、8000D、10000正确答案：C7.音频电路调度每次10分钟，每经一次转接增加( )分钟。
A、5B、2C、8D、3正确答案：A8.关于密集波分复用系统关键技术，以下描述不正确的是（）。
A、光复用技术B、放大技术C、光监控技术D、光缆技术正确答案：D9.LOS代表的含义是 ( )。
A、帧丢失B、指针丢失C、复帧丢失D、信号丢失正确答案：D10.通常一个VC-4由( )个VC-12组成。
A、32B、64C、33D、63正确答案：D11.数字光纤通信系统故障判断的首先的步骤是( )。
A、第一步判断故障性质B、第一步进行故障定位C、第一步进行故障处理D、第一步进行光口自环正确答案：A12.如果某光纤线路由于距离过长速率过高，受色散影响较大，需要在线路中增加( )。
A、法兰盘B、DCFC、固定的衰减器D、NZDSF正确答案：B13.关于时分和空分业务描述不正确的是（）。
A、将一个STM-1中的时隙调整到另一个STM-1中的同一时隙，则为空分交叉B、时分业务只是低阶业务VC12、VC3的时分C、是否是时分业务关键是看低阶业务的时隙号是否相同，相同则是空分业务，不同则是时分业务D、常见于SDH网络的业务主要为时分业务正确答案：D14.既可在中继站接入，又可在终端设备处接入的开销信息是( )。
(光纤通信)职业技能鉴定四级练习题及答案
（光纤通信）职业技能鉴定四级练习题及答案一、单选题（共65题，每题1分，共65分）1.在SDH系统中定义S1字节的目的是（）。
A、避免定时成环B、当定时信号丢失后向网管告警C、能使两个不同厂家的SDH网络组成一个时钟同步网D、能使网管监测告警更准确正确答案：A2.数字通道故障修复后进行误码性能恢复业务测试，测试时间15分钟，结果为：ES=17 SES=0 则( )。
A、将测试时间延长至7天，再看结果而定B、该通道误码性能合格C、将测试时间延长至3天，再看结果而定D、该通道误码率性能不合格正确答案：B3.传输站之间倒通一对光纤不得超过( )分钟。
A、20分钟B、10分钟C、5分钟D、15分钟正确答案：D4.真空中光的折射率等于( )。
A、0B、10C、1D、无穷正确答案：C5.半导体三极管的主要由发射区、( )及集电区组成。
A、P区B、发光区C、势垒区D、基区正确答案：D6.设备上电前，测试-48V电源和工作地，PGND接线柱之间的电阻，在电源开关闭合的情况下，其电阻值应小于（）欧。
A、1B、10C、100正确答案：A7.光纤通信系统的不中断业务监测常在( )中使用。
A、日常维护B、系统调制C、故障检查D、工程验收正确答案：A8.对性能事件的监视可分析判断网络的运行质量，（）反映网络的同步性能，（）反映网络的误码性能。
支路环回分为（）和（）。
①信号丢失告警②误码记数③通道告警指示④指针调整记数⑤内环回⑥外环回按顺序依次选择为：A、① ④ ⑤⑥B、② ④ ⑤⑥C、④ ② ⑤⑥D、① ② ⑤⑥正确答案：C9.SDH再生段开销中用于帧定位字节是( )。
A、B1、B2B、A1、A2C、H1、H2D、K1、K2正确答案：B10.ZXSM-150/600/2500设备不具备哪种特点？（）A、从155M可平滑升级到2.5GB、高阶交叉容量可达96×96C、可安装配置EDFA单板；D、可直接提供大量的ISDN 2B+D接口电路正确答案：D11.SDH传输设备复用段投入业务时，需利用网管系统对误码性能进行为期( )的在线测试。

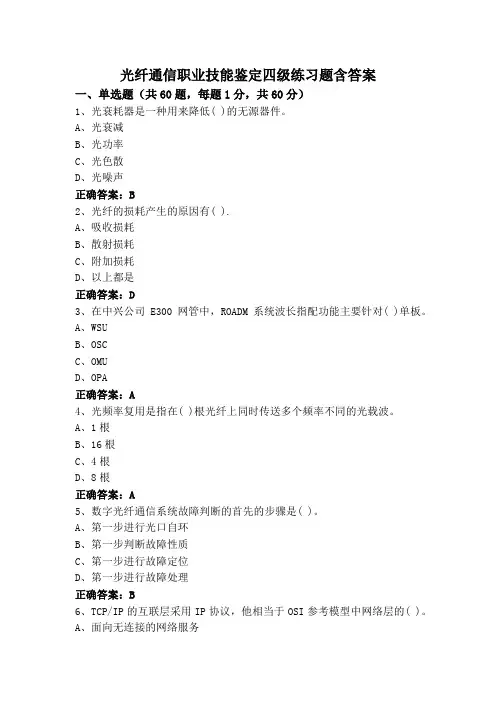

光纤通信职业技能鉴定四级练习题含答案
光纤通信职业技能鉴定四级练习题含答案一、单选题（共60题，每题1分，共60分）1、光衰耗器是一种用来降低( )的无源器件。
A、光衰减B、光功率C、光色散D、光噪声正确答案：B2、光纤的损耗产生的原因有( ).A、吸收损耗B、散射损耗C、附加损耗D、以上都是正确答案：D3、在中兴公司E300网管中，ROADM系统波长指配功能主要针对( )单板。
A、WSUB、OSCC、OMUD、OPA正确答案：A4、光频率复用是指在( )根光纤上同时传送多个频率不同的光载波。
A、1根B、16根C、4根D、8根正确答案：A5、数字光纤通信系统故障判断的首先的步骤是( )。
A、第一步进行光口自环B、第一步判断故障性质C、第一步进行故障定位D、第一步进行故障处理正确答案：B6、TCP/IP的互联层采用IP协议，他相当于OSI参考模型中网络层的( )。
A、面向无连接的网络服务B、面向连接的服务C、传输控制协议D、X.25协议正确答案：A7、SDH所特有的帧结构是( )。
A、块状帧结构B、环状帧结构C、链状帧结构D、网状帧结构正确答案：A8、PCM30/32脉码调制系统中，每一帧的TS16传送( )个话路的标志信号码。
A、1B、2C、3D、32正确答案：B9、PCM设备预检测试主要使用( )进行指标测试。
A、话路特性分析仪B、2M误码测试仪C、光功率计D、网络分析仪正确答案：A10、当要求误码率值越小时，则系统( )。
A、灵敏度值越小B、灵敏度不变C、抖动增加D、灵敏度值越大正确答案：D11、下列哪种OTN网络保护可不需要APS协议（）。
A、1+1的单向通道保护B、1:n的通道保护C、共享环保护D、1+1的双向通道保护正确答案：A12、GF2488-01B设备上指示灯( )的是备用机盘。
A、快闪B、慢闪C、常亮D、常暗正确答案：B13、本站时钟为跟踪上游站，本站时钟频率高于上游站时，本站将发生( )A、指针先正调整、后负调整B、指针正调整C、指针不调整D、指针负调整正确答案：D14、在ZXSM-10G(V1.0)设备中,SC板可以抽取线路时钟（）。

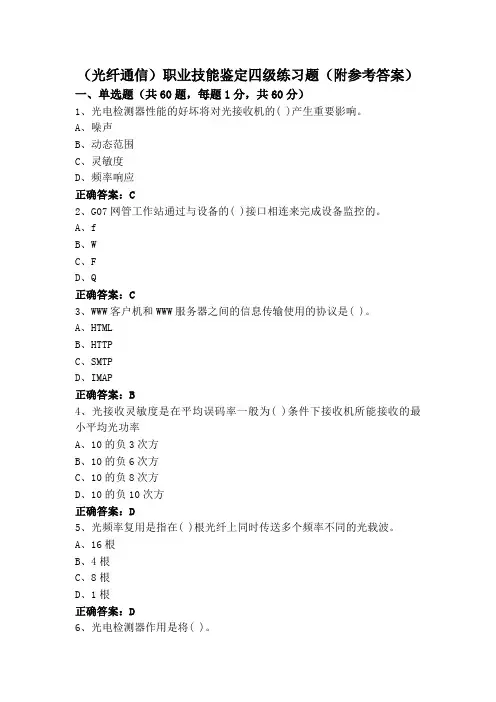

(光纤通信)职业技能鉴定四级练习题(附参考答案)
（光纤通信）职业技能鉴定四级练习题（附参考答案）一、单选题（共60题，每题1分，共60分）1、光电检测器性能的好坏将对光接收机的( )产生重要影响。
A、噪声B、动态范围C、灵敏度D、频率响应正确答案：C2、G07网管工作站通过与设备的( )接口相连来完成设备监控的。
A、fB、WC、FD、Q正确答案：C3、WWW客户机和WWW服务器之间的信息传输使用的协议是( )。
A、HTMLB、HTTPC、SMTPD、IMAP正确答案：B4、光接收灵敏度是在平均误码率一般为( )条件下接收机所能接收的最小平均光功率A、10的负3次方B、10的负6次方C、10的负8次方D、10的负10次方正确答案：D5、光频率复用是指在( )根光纤上同时传送多个频率不同的光载波。
A、16根B、4根C、8根D、1根正确答案：D6、光电检测器作用是将( )。
A、电信号转换成光信号B、对光信号进行纠错C、光信号转换成电信号D、对光信号放大正确答案：C7、我国的PCM系列中量化级是( )。
A、100B、128C、130D、138正确答案：B8、SDH单板的控制通道在智能网元内的唯一标识是( )。
A、CCIDB、节点IDC、网元IDD、网元IP地址正确答案：A9、SDH再生段开销中用于帧定位字节是( )。
A、B1、B2B、A1、A2C、H1、H2D、K1、K2正确答案：B10、（）时隙是STM-4级别的分插复用器ADM中处理的最小单位, 可以容纳一个2M的业务信号。
A、VC-12B、VC-2C、VC-3D、VC-4正确答案：A11、在SDH传输体制中，国际电联（ITU-T）G.709建议规定了( )种标准容器。
A、4B、5C、8D、10正确答案：B12、( )是完成中心工作的基本要素，在上级领导下，负责落实通信台站业务工作。
A、通信机房B、连（中队）C、营（站）、连（中队）D、营（站）正确答案：A13、网元管理器是网管系统的重要组成部分，是( )运行维护管理的主要手段，必须加强维护管理，确保其稳定、可靠运行。

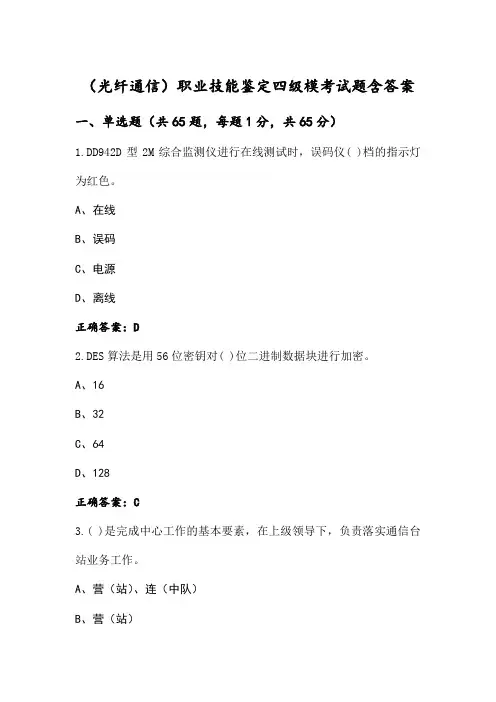

(光纤通信)职业技能鉴定四级模考试题含答案
（光纤通信）职业技能鉴定四级模考试题含答案一、单选题（共65题，每题1分，共65分）1.DD942D型2M综合监测仪进行在线测试时，误码仪( )档的指示灯为红色。
A、在线B、误码C、电源D、离线正确答案：D2.DES算法是用56位密钥对( )位二进制数据块进行加密。
A、16B、32C、64D、128正确答案：C3.( )是完成中心工作的基本要素，在上级领导下，负责落实通信台站业务工作。
A、营（站）、连（中队）B、营（站）C、通信机房D、连（中队）正确答案：C4.SDH分插复用设备：( )。
A、无需分接和终结信号B、无需分接，但要终结信号C、需要分接和终结信号D、需要分接，但无需终结信号正确答案：A5.各级应当结合( )对所属人员进行经常性的战备教育。
形式A、实际B、任务C、形势和任务D、环境情况正确答案：C6.关于监控信道处理单元的说法正确的是（）。
A、SC1板具有3R功能B、SC2为单路监控板C、SC1板可以保证主控板不在位时的ECC字节的串通D、SC1、SC2主要完成对光通道的监控正确答案：A7.( )是指不仅在时间上是离散的，而且在幅度上也是离散的信号。
A、模拟信号B、数字信号C、话音信号D、电压信号正确答案：B8.SDH 自愈保护方法很多，从网络的功能功能结构来划分，可以分为( )。
A、路径保护B、路径保护和子网连接保护C、子网连接保护D、SNCP保护正确答案：B9.某OTM的MCA查询发送光放OBU-MON的某波长比其他波长光功率偏低，但查询此波LWF的波分侧输出光功率正常，不可能的原因（）。
A、此波长发送信号中心频率偏移超标；B、LWF-OUT到V40的光纤损坏或弯曲半径过小；C、V40到OBU的衰减器损坏；D、在发端的V40调节衰减使收端OSNR平坦所致。
正确答案：C10.ANT-20的接收口标称过载光功率为( )dbm。
A、0B、-10C、-3D、-8正确答案：D11.在ZXSM-150/600/2500设备中，可提供的2M接口板有（）。
(光纤通信)职业技能鉴定四级考试模拟题(含答案)
（光纤通信）职业技能鉴定四级考试模拟题（含答案）一、单选题（共65题，每题1分，共65分）1.在波分系统中，经过一段距离的传输后，收端信号的光信噪比都会有一定程度的降低，最主要的原因是（）。
A、没有使用新型光纤B、分波合波器的使用C、EDFA的使用D、光线纤衰减太大正确答案：C2.在一根光纤上可传输多个光载波信号的是( )。
A、波分复用系统B、外差光纤通信系统C、全光通信系统D、光纤模拟通信系统正确答案：A3.数字通道、音频电路以传输站配线架为界，配线架内侧（含配线架和跳接缆线）由( )负责。
A、维修中心B、传输站C、线路维护分队D、监控站正确答案：B4.同步数字传输体系SDH具有( )帧结构。
A、块状B、串行C、链形D、三维正确答案：A5.通道的交叉连接属于SDH( )的功能。
A、故障管理B、配置管理C、性能管理D、安全管理正确答案：B6.下列哪项技术能实现端到端Qos保证( )。
A、链路容量调整方案(L||S)B、二层交换技术C、光源技术D、内嵌MPLS技术正确答案：D7.VDF架临时跳线超过24小时，按( )处理。
A、临时跳线B、永久跳线C、固定跳线D、代通跳线正确答案：C8.三级以下传输系统每年巡修不少于( )次。
A、二B、一C、三D、四正确答案：A9.一个VC-4时隙包含个VC-3时隙, 可以容纳（）个34M信号。
A、1, 3B、1, 1C、3, 1D、3, 3正确答案：D10.PCM(脉冲编码调制)设备分路故障处理时限不超过( )分钟。
A、5B、8C、10D、15正确答案：C11.PCM 30/32路制式一帧共有( )。
A、256位码B、2048位码C、32位码D、30位码正确答案：A12.在SDH体系的下列容器，( )容器在我国不涉及。
A、C11B、C12C、C3D、C4正确答案：A13.SDH设备的映射抖动是指( )。
A、由异步映射,码速调整等引起的抖动B、由指针调整和复用过程引入的抖动C、由复用过程和映射过程引起的抖动D、由映射抖动和指针调整产生抖动的组合正确答案：D14.下列违反规章制度的行为属于通信差错的是( )。
(光纤通信)职业技能鉴定四级试题库(附答案)
（光纤通信）职业技能鉴定四级试题库（附答案）一、单选题（共60题，每题1分，共60分）1、G07网管工作站通过与设备的( )接口相连来完成设备监控的。
A、WB、FC、QD、f正确答案：B2、我国主要采用的支路单元有TU12和( )两种。
A、AU-12B、TU－2C、TU-3D、AU－4正确答案：C3、线路板红灯常亮是何种故障（）？A、本板硬件故障B、B1超限C、发端时钟丢失D、LOS正确答案：A4、A1.A2字节完成（）功能。
A、时钟跟踪B、帧定位C、误码校验D、码型变换正确答案：B5、G02系统的公务群呼号码是( )。
A、0000B、#0000C、00**D、#00**正确答案：D6、MS-AIS的告警是指在c点的信号为全( )。
A、0B、1C、2D、3正确答案：B7、II型机的两块交叉板的工作方式是（）。
A、热备份B、并行C、冷备分D、负荷分担正确答案：A8、误码秒的指标具有任意误码的1秒钟时间间隔应小于（）。
A、8%B、0.2%C、1%D、10%正确答案：A9、全军有线电长途通信传输网标号规定，标示军方通信系统的标号一律用( )色。
A、绿色B、黑色C、蓝色D、红色正确答案：B10、一根光纤是单模还是多模主要决定于( )。
A、包层外径B、光纤长度C、涂覆层D、导模的数量正确答案：D11、在网管上，下面哪-种是光板支持的环回( )。
A、AU-4B、VC-12C、RSD、TU-12正确答案：A12、Synchronous Digital Hierarchy 指的是( )。
A、准同步数字体系B、异步传递模式C、同步数字体系D、同步传送模块正确答案：C13、OTNM2000中每个网块最多不能超过( )个网元。
A、64B、32C、16D、48正确答案：C14、T2000对网元用户的操作划分为5个等级，其中级别最高的是( )。
A、操作级别B、监视级别C、调试级别D、系统级别正确答案：C15、PCM(脉冲编码调制)设备分路故障处理时限不超过( )分钟。
光纤通信职业技能鉴定四级测试题(含答案)
光纤通信职业技能鉴定四级测试题（含答案）一、单选题（共60题，每题1分，共60分）1、再生器用字母( )表示。
A、TMB、REGC、DXCD、ADM正确答案：B2、在DWDM系统中，依据ITU-T建议和标准，激光器的波长漂移应小于( )。
A、±△λ/10B、±△λC、±△λ/20D、±△λ/5正确答案：D3、尾纤在ODF架断裂后，光端机会显示( )告警。
A、发无光B、收无光C、AISD、小误码正确答案：B4、全军有线电长途通信传输网标号规定，标示军方通信系统的标号一律用( )色。
A、绿色B、蓝色C、红色D、黑色正确答案：D5、在/T2000/server/database目录下，对mo目录打包的方式正确的是（）。
A、tar xvf ./mo mo.tarB、tar cvf ./mo mo.tarC、tar xvf mo.tar ./moD、tar cvf mo.tar ./mo正确答案：D6、当前数字光纤通信系统采用的最多的调制方式为( )。
A、普通调幅（AM）B、双边带调幅（DS B A M）C、单边带调幅（SS B A M）D、直接强度调制（IM）正确答案：D7、SDH中STM-N采用的复用方式为( )。
A、SDMB、CDMC、WDMD、TDM正确答案：D8、PCM30/32脉码调制系统中，每一复帧占用( )微秒。
A、125B、128C、2000D、3000正确答案：C9、STM-16的信号比特率是( )kBit/s。
A、155520B、622080C、2488320D、9953280正确答案：C10、由于速率太高，10G系统须要解决色散和光功率波动对信噪比的影响，10G系统采用下面那些技术以提高信号的信噪比（）。
A、采用色散管理B、提高光板的接收灵敏度C、研发性能更好的网管系统D、提高发光功率正确答案：A11、实现对光源调制的方法有( )。
A、耦合调制B、混合调制C、直接调制D、分离调制正确答案：C12、光接收机灵敏度一般采用的的单位是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX学院期末模拟试题
一、填空题(20分)
1.目前光纤通信所用光波的光波波长范围为:_____________,属于电磁波谱中的______________区。
2、光纤的典型结构是多层同轴圆柱体，它由、和三部分组成。
3、光纤通信中常用的三个低损耗窗口的中心波长是：，，___________；最低损耗窗口的中心波长是在：。
4、光纤的色散分为色散色散和色散。
5、光与物质的粒子体系的相互作用主要有三个过程是：，，___________；产生激光的最主要过程是：。
6、光源的作用是将__________变换为__________；光检测器的作用是将____________转换为___________。
二、单项选择题(15分)
1光纤通信指的是：[]
A以电波作载波、以光纤为传输媒介的通信方式；
B以光波作载波、以光纤为传输媒介的通信方式；
C以光波作载波、以电缆为传输媒介的通信方式；
D以激光作载波、以导线为传输媒介的通信方式。
2光纤单模传输条件，归一化频率V应满足：[]
A V>2.405
B V<2.405
C V>3.832
D V<3.832
3使用连接器进行光纤连接时，如果接续点不连续，将会造成：[]
A光功率无法传输；
B光功率的菲涅耳反射；
C光功率的散射损耗；
D光功率的一部分散射损耗，或以反射波形式返回发送端。
4在激光器中，光的放大是通过：[]
A光学谐振腔来实现；
B泵浦光源来实现；
C粒子数反转分布的激活物质来实现；
D外加直流来实现。
5掺铒光纤的激光特性：[]
A主要由起主介质作用的石英光纤决定；
B主要由掺铒元素决定；
C主要由泵浦光源决定；
D主要由入射光的工作波长决定。
三、(15分)如图所示，用射线理论分析子午光线在阶跃光纤中的传输原理。
四、(15分)简答下列问题：
1、什么是光纤色散？光纤色散主要有几种类型？其对光纤通信系统有何影响？
2、分别说明G.652、G.653光纤的性能及应用。
五、(10分)如图所示，分析说明雪崩光电二极管的工作原理。
六、(10分)如图所示，分析说明掺铒光纤放大器主要由几部分构成？各部分的作用是什么？
七、(15分)光纤通信系统构成的框图如图所示，分析说明各部分的作用。
答案：
一、填空题(20分)
1、目前光纤通信所用光波的光波波长范围为:0.8～1.8μm,属于电磁波谱中的近红外区。
2、光纤的典型结构是多层同轴圆柱体，它由纤芯、包层和涂覆层三部分组成。
3、光纤通信中常用的三个低损耗窗口的中心波长：0.85μm，1.31μm，1.55μm；最低损耗窗口的中心波长是在：1.55μm。
4、光纤的色散分为材料色散波导色散和模式色散。
5、光与物质的粒子体系的相互作用主要有三个过程是：自发辐射，受激吸收，受激辐射；产生激光的最主要过程是：受激辐射。
6、光源的作用是将电信号电流变换为光信号功率；光检测器的作用是将光信号功转换为电信号电流。
二、单项选择题(15分)
1光纤通信指的是：[B]
A以电波作载波、以光纤为传输媒介的通信方式；
B以光波作载波、以光纤为传输媒介的通信方式；
C以光波作载波、以电缆为传输媒介的通信方式；
D以激光作载波、以导线为传输媒介的通信方式。
2光纤单模传输条件，归一化频率V应满足：[B]
----A-V>2.405------B-V<2.405------C-V>3.832-----D-V<3.832
3使用连接器进行光纤连接时，如果接续点不连续，将会造成：[C]
A光功率无法传输；
B光功率的菲涅耳反射；
C光功率的散射损耗；
D光功率的一部分散射损耗，或以反射波形式返回发送端。
4在激光器中，光的放大是通过：[D]
A光学谐振腔来实现；
B泵浦光源来实现；
C外加直流来实现；
D粒子数反转分布的激活物质来实现。
5掺铒光纤的激光特性：[A]
A主要由掺铒元素决定；
B主要由起主介质作用的石英光纤决定；
C主要由泵浦光源决定；
D主要由入射光的工作波长决定。
三、（15分）如图所示，用射线理论分析子午光线在阶跃光纤中的传输原理。
---简答：
---射线光学的基本关系式是反射和折射的菲涅耳定律：
反射定律：折射定律：
反射临界角：，相应的光纤端面的入射角为入射临界角。
在图中如光线1所示。
当子午光线以大于入射临界角从空气入射纤芯端面的入射角时，该光线将进入包层，并从光纤透射出来被损耗掉，如光线2所示。
当子午光线以小于入射角从空气入射纤芯端面的入射角时，如光线3所示，进入纤芯的光线将会不断在芯包界面间产生全反射，从而使光波向前传播。
这就是光纤的传光原理。
四、(15分)简答下列问题：
1、什么是光纤色散？光纤色散主要有几种类型？其对光纤通信系统有何影响？
简答：由于光纤中所传信号的不同频率成分，或信号能量的各种模式成分，在传输过程中，因群速度不同互相散开，引起传输信号波形失真，脉冲展宽的物理现象称为色散。
光纤色散的存在使传输的信号脉冲畸变，从而限制了光纤的传输容量和传输带宽。
从机理上说，光纤色散分为材料色散，波导色散和模式色散。
前两种色散由于信号不是单一频率所引起，后一种色散由于信号不是单一模式所引起。
2、分别说明G.652、G.653光纤的性能及应用。
简答：G.652称为非色散位移单模光纤，也称为常规单模光纤，其性能特点是：(1)在1310nm波长处的色散为零。
(2)在波长为1550nm附近衰减系数最小，约为0.22dB/km，但在1550nm附近其具有最大色散系数，为17ps/(nm·km)。
(3)这种光纤工作波长即可选在1310nm波长区域，又可选在1550nm波长区域，它的最佳工作波长在1310nm区域。
G.652光纤是当前使用最为广泛的光纤。
G.653称为色散位移单模光纤。
色散位移光纤是通过改变光纤的结构参数、折射率分布形状，力求加大波导色散，从而将零色散点从1310nm位移到1550nm，实现1550nm处最低衰减和零色散波长一致。
这种光纤工作波长在1550nm区域。
它非常适合于长距离单信道光纤通信系统。
五、(10分)如图所示，分析说明雪崩光电二极管的工作原理。
简答：雪崩光电二极管如图所示
雪崩光电二极管
雪崩光电二极管工作时外加高反向偏压（约100V～150V），在
PN结内部形成一高电场区，入射光功率产生的电子空穴对经过高场区时不断被加速而获得很高的能量，这些高能量的电子或空穴在运动过程中与价带中的束缚电子碰撞，使晶格中的原子电离，产生新的电子空穴对。
新的电子空穴对受到同样加速运动，又与
原子碰撞电离，产生电子空穴对，称为二次电子空穴对。
如此重复，使载流子和反向光生电流迅速增大，这个物理过程称为雪崩倍增效应，雪崩过程倍增了一次光生电流，因此，在雪崩光电二极管内部就产生了放大作用。
六、(10分)如图所示，分析说明掺铒光纤放大器主要由几部分构成？各部分的作用是什么？
简答：
掺铒光纤放大器
掺铒光纤放大器主要由一段掺铒光纤、泵浦光源、光耦合器及光隔离器等构成。
采用掺铒单模光纤作为增益物质，在泵浦光激发下产生粒子数反转，在信号光诱导下实现受激辐射放大。
泵浦光和信号光一起通过光耦合器注入掺铒光纤；光隔离器作用是只允许光单向传输，用于隔离反馈光信号，提高稳定性。
七、(15分)光纤通信系统构成的框图如图所示，分析说明各部分的作用。
光纤通信系统构成的框图
简答：（1）光发信机：光发信机是实现电/光转换的光端机。
它由光源、驱动器和调制器组成。
其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。
（2）光收信机：光收信机是实现光/电转换的光端机。
它由光检测器和光放大器组成。
其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端汲去。
（3）光纤或光缆：
光纤或光缆构成光的传输通路。
其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。
（4）中继器：中继器由光检测器、光源和判决再生电路组成。
它的作用有两个：一个是补偿光信
号在光纤中传输时受到的衰减；另一个是对波形失真的脉冲近行政性。
（5）光纤连接器、耦合器等无源器件：由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制，且光纤的拉制长度也是有限度的（如1Km)。
因此一条光纤线路可能存在多根光纤相连接的问题。
于是，光纤间的连接、光纤与光端机的连接及耦合，对光纤连接器、耦合器等无源器件的使用是必不可少的。
